Устройство для биологической очистки сточных вод

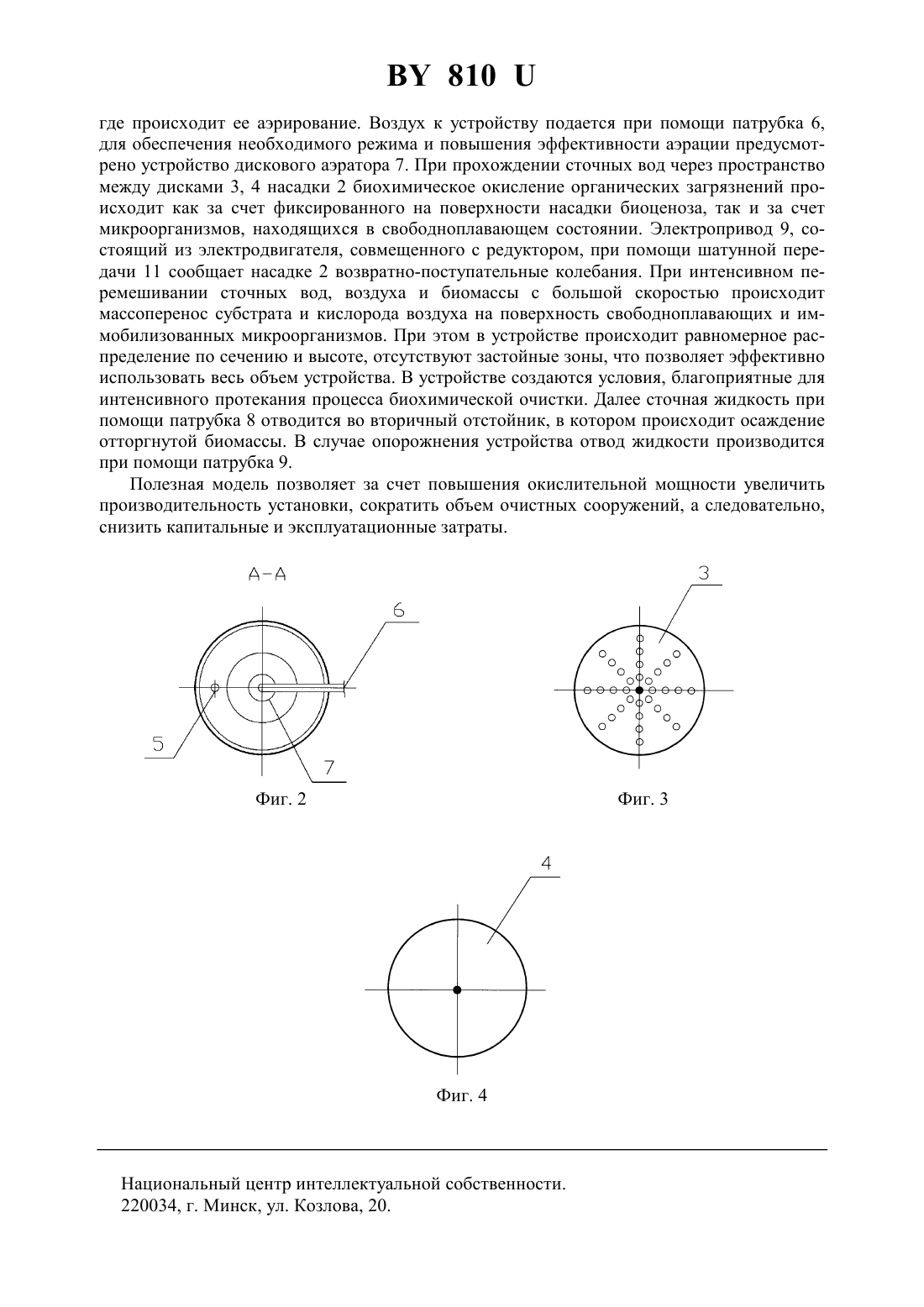

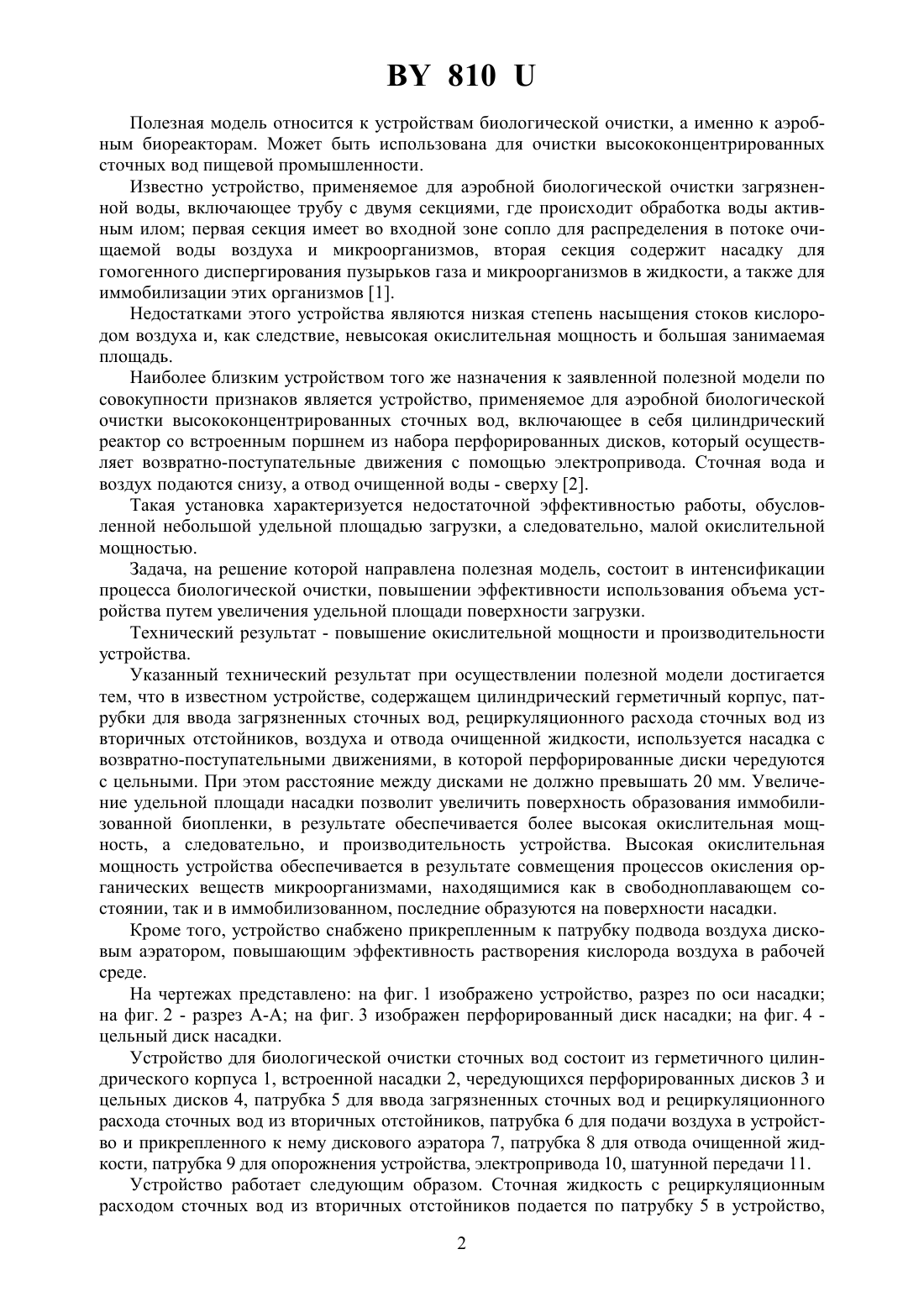

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Яромский Виктор Николаевич Яковчиц Михаил Владимирович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для биологической очистки сточных вод, содержащее герметичный цилиндрический корпус со встроенной насадкой из набора перфорированных дисков, которая осуществляет возвратно-поступательные движения, патрубки для ввода загрязненных сточных вод, рециркуляционного расхода сточных вод из вторичных отстойников, воздуха и вывода очищенной жидкости, отличающееся тем, что перфорированные диски насадки чередуются с цельными, при этом расстояние между дисками принимается в пределах 10-20 мм. 2. Устройство по п. 1, отличающееся тем, что оно снабжено прикрепленным к патрубку подачи воздуха дисковым аэратором.(56) 1. Патент США 4940546, МПК С 02 3/06, 3/22, 1991 (аналог). 2./. //(.). - 1991.8 - . 53-55. // РЖ Химия, 19 И. Общие вопросы химической технологии. -6. - М. 1992. - С. 48 (прототип). 810 Полезная модель относится к устройствам биологической очистки, а именно к аэробным биореакторам. Может быть использована для очистки высококонцентрированных сточных вод пищевой промышленности. Известно устройство, применяемое для аэробной биологической очистки загрязненной воды, включающее трубу с двумя секциями, где происходит обработка воды активным илом первая секция имеет во входной зоне сопло для распределения в потоке очищаемой воды воздуха и микроорганизмов, вторая секция содержит насадку для гомогенного диспергирования пузырьков газа и микроорганизмов в жидкости, а также для иммобилизации этих организмов 1. Недостатками этого устройства являются низкая степень насыщения стоков кислородом воздуха и, как следствие, невысокая окислительная мощность и большая занимаемая площадь. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является устройство, применяемое для аэробной биологической очистки высококонцентрированных сточных вод, включающее в себя цилиндрический реактор со встроенным поршнем из набора перфорированных дисков, который осуществляет возвратно-поступательные движения с помощью электропривода. Сточная вода и воздух подаются снизу, а отвод очищенной воды - сверху 2. Такая установка характеризуется недостаточной эффективностью работы, обусловленной небольшой удельной площадью загрузки, а следовательно, малой окислительной мощностью. Задача, на решение которой направлена полезная модель, состоит в интенсификации процесса биологической очистки, повышении эффективности использования объема устройства путем увеличения удельной площади поверхности загрузки. Технический результат - повышение окислительной мощности и производительности устройства. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве, содержащем цилиндрический герметичный корпус, патрубки для ввода загрязненных сточных вод, рециркуляционного расхода сточных вод из вторичных отстойников, воздуха и отвода очищенной жидкости, используется насадка с возвратно-поступательными движениями, в которой перфорированные диски чередуются с цельными. При этом расстояние между дисками не должно превышать 20 мм. Увеличение удельной площади насадки позволит увеличить поверхность образования иммобилизованной биопленки, в результате обеспечивается более высокая окислительная мощность, а следовательно, и производительность устройства. Высокая окислительная мощность устройства обеспечивается в результате совмещения процессов окисления органических веществ микроорганизмами, находящимися как в свободноплавающем состоянии, так и в иммобилизованном, последние образуются на поверхности насадки. Кроме того, устройство снабжено прикрепленным к патрубку подвода воздуха дисковым аэратором, повышающим эффективность растворения кислорода воздуха в рабочей среде. На чертежах представлено на фиг. 1 изображено устройство, разрез по оси насадки на фиг. 2 - разрез А-А на фиг. 3 изображен перфорированный диск насадки на фиг. 4 цельный диск насадки. Устройство для биологической очистки сточных вод состоит из герметичного цилиндрического корпуса 1, встроенной насадки 2, чередующихся перфорированных дисков 3 и цельных дисков 4, патрубка 5 для ввода загрязненных сточных вод и рециркуляционного расхода сточных вод из вторичных отстойников, патрубка 6 для подачи воздуха в устройство и прикрепленного к нему дискового аэратора 7, патрубка 8 для отвода очищенной жидкости, патрубка 9 для опорожнения устройства, электропривода 10, шатунной передачи 11. Устройство работает следующим образом. Сточная жидкость с рециркуляционным расходом сточных вод из вторичных отстойников подается по патрубку 5 в устройство,2 810 где происходит ее аэрирование. Воздух к устройству подается при помощи патрубка 6,для обеспечения необходимого режима и повышения эффективности аэрации предусмотрено устройство дискового аэратора 7. При прохождении сточных вод через пространство между дисками 3, 4 насадки 2 биохимическое окисление органических загрязнений происходит как за счет фиксированного на поверхности насадки биоценоза, так и за счет микроорганизмов, находящихся в свободноплавающем состоянии. Электропривод 9, состоящий из электродвигателя, совмещенного с редуктором, при помощи шатунной передачи 11 сообщает насадке 2 возвратно-поступательные колебания. При интенсивном перемешивании сточных вод, воздуха и биомассы с большой скоростью происходит массоперенос субстрата и кислорода воздуха на поверхность свободноплавающих и иммобилизованных микроорганизмов. При этом в устройстве происходит равномерное распределение по сечению и высоте, отсутствуют застойные зоны, что позволяет эффективно использовать весь объем устройства. В устройстве создаются условия, благоприятные для интенсивного протекания процесса биохимической очистки. Далее сточная жидкость при помощи патрубка 8 отводится во вторичный отстойник, в котором происходит осаждение отторгнутой биомассы. В случае опорожнения устройства отвод жидкости производится при помощи патрубка 9. Полезная модель позволяет за счет повышения окислительной мощности увеличить производительность установки, сократить объем очистных сооружений, а следовательно,снизить капитальные и эксплуатационные затраты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
