Культиватор для междурядной обработки почвы на полях с микрорельефным способом посева

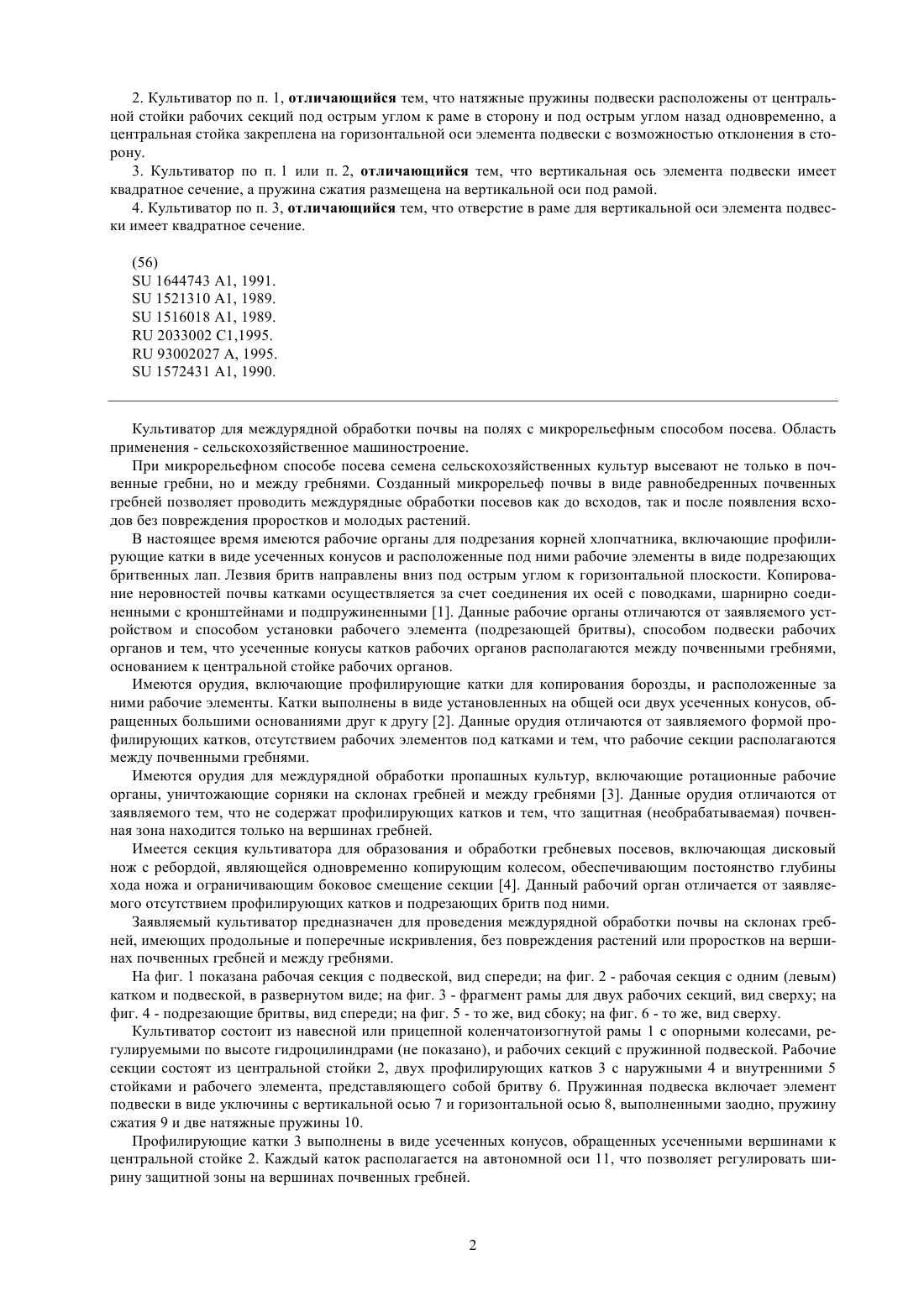

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КУЛЬТИВАТОР ДЛЯ МЕЖДУРЯДНОЙ ОБРАБОТКИ ПОЧВЫ НА ПОЛЯХ С МИКРОРЕЛЬЕФНЫМ СПОСОБОМ ПОСЕВА(57) 1. Культиватор для междурядной обработки почвы на полях с микрорельефным способом посева, содержащий навесную или прицепную раму с опорными колесами, рабочие секции, включающие пару профилирующих катков в виде усеченных конусов с подрезающими бритвами и центральную стойку между катками,отличающийся тем, что рабочие секции снабжены подвеской, включающей натяжные пружины, пружину сжатия и элемент подвески в виде выполненных заодно горизонтальной и вертикальной осей, причем вертикальная ось установлена в отверстие в раме, профилирующие катки рабочих секций обращены малыми основаниями к центральной стойке, а лезвия подрезающих бритв установлены под профилирующими катками в плоскостях, расположенных под углом 45 к осям вращения катков от малых оснований и под острым углом вперед по ходу движения. 2. Культиватор по п. 1, отличающийся тем, что натяжные пружины подвески расположены от центральной стойки рабочих секций под острым углом к раме в сторону и под острым углом назад одновременно, а центральная стойка закреплена на горизонтальной оси элемента подвески с возможностью отклонения в сторону. 3. Культиватор по п. 1 или п. 2, отличающийся тем, что вертикальная ось элемента подвески имеет квадратное сечение, а пружина сжатия размещена на вертикальной оси под рамой. 4. Культиватор по п. 3, отличающийся тем, что отверстие в раме для вертикальной оси элемента подвески имеет квадратное сечение. Культиватор для междурядной обработки почвы на полях с микрорельефным способом посева. Область применения - сельскохозяйственное машиностроение. При микрорельефном способе посева семена сельскохозяйственных культур высевают не только в почвенные гребни, но и между гребнями. Созданный микрорельеф почвы в виде равнобедренных почвенных гребней позволяет проводить междурядные обработки посевов как до всходов, так и после появления всходов без повреждения проростков и молодых растений. В настоящее время имеются рабочие органы для подрезания корней хлопчатника, включающие профилирующие катки в виде усеченных конусов и расположенные под ними рабочие элементы в виде подрезающих бритвенных лап. Лезвия бритв направлены вниз под острым углом к горизонтальной плоскости. Копирование неровностей почвы катками осуществляется за счет соединения их осей с поводками, шарнирно соединенными с кронштейнами и подпружиненными 1. Данные рабочие органы отличаются от заявляемого устройством и способом установки рабочего элемента (подрезающей бритвы), способом подвески рабочих органов и тем, что усеченные конусы катков рабочих органов располагаются между почвенными гребнями,основанием к центральной стойке рабочих органов. Имеются орудия, включающие профилирующие катки для копирования борозды, и расположенные за ними рабочие элементы. Катки выполнены в виде установленных на общей оси двух усеченных конусов, обращенных большими основаниями друг к другу 2. Данные орудия отличаются от заявляемого формой профилирующих катков, отсутствием рабочих элементов под катками и тем, что рабочие секции располагаются между почвенными гребнями. Имеются орудия для междурядной обработки пропашных культур, включающие ротационные рабочие органы, уничтожающие сорняки на склонах гребней и между гребнями 3. Данные орудия отличаются от заявляемого тем, что не содержат профилирующих катков и тем, что защитная (необрабатываемая) почвенная зона находится только на вершинах гребней. Имеется секция культиватора для образования и обработки гребневых посевов, включающая дисковый нож с ребордой, являющейся одновременно копирующим колесом, обеспечивающим постоянство глубины хода ножа и ограничивающим боковое смещение секции 4. Данный рабочий орган отличается от заявляемого отсутствием профилирующих катков и подрезающих бритв под ними. Заявляемый культиватор предназначен для проведения междурядной обработки почвы на склонах гребней, имеющих продольные и поперечные искривления, без повреждения растений или проростков на вершинах почвенных гребней и между гребнями. На фиг. 1 показана рабочая секция с подвеской, вид спереди на фиг. 2 - рабочая секция с одним (левым) катком и подвеской, в развернутом виде на фиг. 3 - фрагмент рамы для двух рабочих секций, вид сверху на фиг. 4 - подрезающие бритвы, вид спереди на фиг. 5 - то же, вид сбоку на фиг. 6 - то же, вид сверху. Культиватор состоит из навесной или прицепной коленчатоизогнутой рамы 1 с опорными колесами, регулируемыми по высоте гидроцилиндрами (не показано), и рабочих секций с пружинной подвеской. Рабочие секции состоят из центральной стойки 2, двух профилирующих катков 3 с наружными 4 и внутренними 5 стойками и рабочего элемента, представляющего собой бритву 6. Пружинная подвеска включает элемент подвески в виде уключины с вертикальной осью 7 и горизонтальной осью 8, выполненными заодно, пружину сжатия 9 и две натяжные пружины 10. Профилирующие катки 3 выполнены в виде усеченных конусов, обращенных усеченными вершинами к центральной стойке 2. Каждый каток располагается на автономной оси 11, что позволяет регулировать ширину защитной зоны на вершинах почвенных гребней. На оси вращения 11 катков 3 надеты подрезающие бритвы 6 через центральные отверстия 12 в боковых частях бритв. Лезвие бритвы 13 левого катка (вид спереди) повернуто вправо под острым углом, наружная боковая часть бритвы расположена под углом 45 к лезвию и повернута вправо под острым углом, а внутренняя боковая часть бритвы располагается под углом 135 к лезвию. Лезвие бритвы 14 правого катка (вид спереди) повернуто влево под острым углом, наружная боковая часть бритвы располагается под углом 45 к лезвию и повернута влево под острым углом, а внутренняя боковая часть бритвы располагается под углом 135 к лезвию. На каждый каток с внешней стороны надета наружная стойка 4, а с внутренней стороны - внутренняя стойка 5, которые скреплены между собой винтами 15. Верхние концы бритвы 6 крепятся на поперечных пластинах 16 стоек катка, на наружной стойке 4 спереди, на внутренней стойке 5 сзади (по ходу движения). Благодаря такому креплению и формам бритв 6 лезвия бритв располагаются под профилирующими катками, в плоскостях, расположенных под углом 45 к осям вращения 11 катков 3 от малых оснований и под острым углом к указанным осям вперед по ходу движения,что снижает сопротивление почвы и улучшает качество обработки. На концы осей вращения 11 с наружных сторон катков закручены гайки 17. Наружные 4 и внутренние 5 стойки катков 3 прикреплены болтами 18 к центральной стойке 2 одновременно с двух сторон. Если защитную зону на вершинах гребней необходимо увеличить, то между центральной 2 и внутренней 5 стойками устанавливается прокладка требуемой толщины (не показано). Тогда защитная зона между гребнями уменьшается. Центральная стойка 2 рабочей секции свободно надета на горизонтальную ось 8 элемента подвески,круглую в поперечном сечении, что позволяет рабочей секции отклоняться в сторону при поперечной (горизонтальной) криволинейности почвенных гребней. Вертикальная ось 7 элемента подвески имеет квадратное сечение и вставлена в квадратное отверстие в раме 1, что исключает проворачивание вертикальной оси 7 вокруг своей оси. Снизу на вертикальную ось 7 надета пружина сжатия 9, поджимаемая ограничителем 19, которая возвращает ось 7 в исходное положение при вертикальном перемещении. Натяжные пружины 10 нижним концом крепятся к раме 1 за выступы 20, а верхним концом к натяжникам 21, которыми регулируется натяжение пружин, обуславливаемое плотностью почвы. Пружины 10 располагают от центральной стойки 2 под острым углом в сторону и под острым углом назад одновременно. Натяжные пружины 10 служат для возврата рабочих секций в исходное положение при их горизонтальном и вертикальном отклонении, вызванном продольной и поперечной кривизной почвенных гребней. Пружина сжатия 9 предотвращает заклинивание вертикальной оси 7 в раме 1. Коленчато-изогнутая форма рамы 1 обеспечивает размещение рабочих секций без их соприкосновения. Передние и задние колеса трактора расставляют на расстояние необходимое для размещения колес между почвенными гребнями (не показано),а культиватор навешивают или прицепляют таким образом, чтобы после опускания рамы в рабочее положение стойки 2 рабочих секций располагались над вершинами почвенных гребней. Опорные колеса культиватора (не показано) располагаются на раме 1 таким образом, чтобы они размещались между почвенными гребнями. Культиватор работает следующим образом. Узкоколесный, легкий трактор с навесным или прицепным культиватором или же мотоблок с прицепным культиватором заезжает на поле, направляя передние колеса между почвенными гребнями. Опорные колеса рамы 1 поднимаются гидроцилиндрами (не показано) и рама 1 культиватора опускается в рабочее положение, которое определяется визуально по степени вертикального подъема центральных стоек 2 относительно рамы 1. При движении острый скошенный вниз угол заточки (угол вхождения) бритвы обеспечивает ее заглубление в почву до полного касания почвы профилирующими катками 3. Вращающиеся на осях 11 профилирующие катки 3 копируют почвенные гребни, уменьшая поперечные колебания рабочих секций и исключая тем самым повреждение культурных растений на вершинах почвенных гребней и между гребнями. Подрезание корней сорняков осуществляется лишь на склонах гребней. Поскольку над подрезающими бритвами 6 располагаются профилирующие катки 3, верхний слой почвы не разрушается. Этим сохраняется форма почвенных гребней и почвенная влага. Кроме того, семена сорняков, находящиеся в нижних горизонтах почвы,не выворачиваются к ее поверхности и не прорастают. При поперечной (горизонтальной) искривленности отдельного почвенного гребня находящаяся над ним рабочая секция отклоняется в соответствующую сторону, а ее возврат в исходное положение осуществляется пружинами 10. При продольной (вертикальной) искривленности почвенного гребня вертикальная ось 7 соответствующего элемента подвески поднимается вверх, а ее возврат в исходное положение осуществляется натяжными пружинами 10 и пружиной сжатия 9, которая также предотвращает заклинивание вертикальной оси 7 в квадратном отверстии рамы 1. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 4
