Электрокультиватор “Вяпрук”

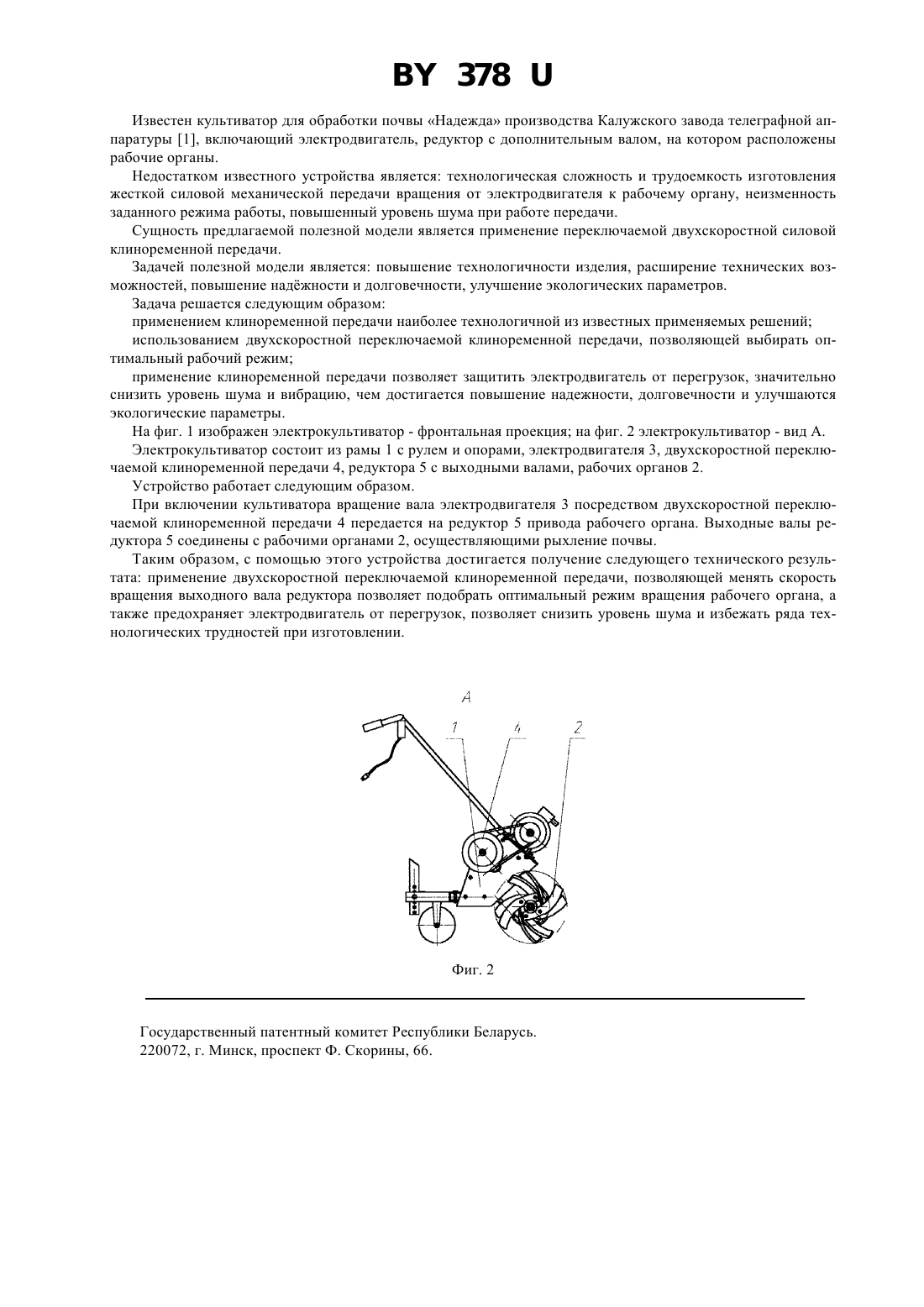

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Республиканское унитарное предприятие Могилевский завод транспортного машиностроения,Могилевтрансмаш(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод транспортного машиностроения,Могилевтрансмаш(57) Электрокультиватор, включающий раму, приводной электродвигатель, редуктор, рабочие органы, отличающийся тем, что передача вращения от приводного двигателя к редуктору привода рабочего органа осуществляется посредством двухскоростной переключаемой клиноременной передачи. Фиг. 1 Полезная модель используется в сельском хозяйстве, применяется для обработки почвы и может быть использована на приусадебных и садово-огородных участках. 1 378 Известен культиватор для обработки почвы Надежда производства Калужского завода телеграфной аппаратуры 1, включающий электродвигатель, редуктор с дополнительным валом, на котором расположены рабочие органы. Недостатком известного устройства является технологическая сложность и трудоемкость изготовления жесткой силовой механической передачи вращения от электродвигателя к рабочему органу, неизменность заданного режима работы, повышенный уровень шума при работе передачи. Сущность предлагаемой полезной модели является применение переключаемой двухскоростной силовой клиноременной передачи. Задачей полезной модели является повышение технологичности изделия, расширение технических возможностей, повышение наджности и долговечности, улучшение экологических параметров. Задача решается следующим образом применением клиноременной передачи наиболее технологичной из известных применяемых решений использованием двухскоростной переключаемой клиноременной передачи, позволяющей выбирать оптимальный рабочий режим применение клиноременной передачи позволяет защитить электродвигатель от перегрузок, значительно снизить уровень шума и вибрацию, чем достигается повышение надежности, долговечности и улучшаются экологические параметры. На фиг. 1 изображен электрокультиватор - фронтальная проекция на фиг. 2 электрокультиватор - вид А. Электрокультиватор состоит из рамы 1 с рулем и опорами, электродвигателя 3, двухскоростной переключаемой клиноременной передачи 4, редуктора 5 с выходными валами, рабочих органов 2. Устройство работает следующим образом. При включении культиватора вращение вала электродвигателя 3 посредством двухскоростной переключаемой клиноременной передачи 4 передается на редуктор 5 привода рабочего органа. Выходные валы редуктора 5 соединены с рабочими органами 2, осуществляющими рыхление почвы. Таким образом, с помощью этого устройства достигается получение следующего технического результата применение двухскоростной переключаемой клиноременной передачи, позволяющей менять скорость вращения выходного вала редуктора позволяет подобрать оптимальный режим вращения рабочего органа, а также предохраняет электродвигатель от перегрузок, позволяет снизить уровень шума и избежать ряда технологических трудностей при изготовлении. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
