Зрительная труба с внешней фокусировкой

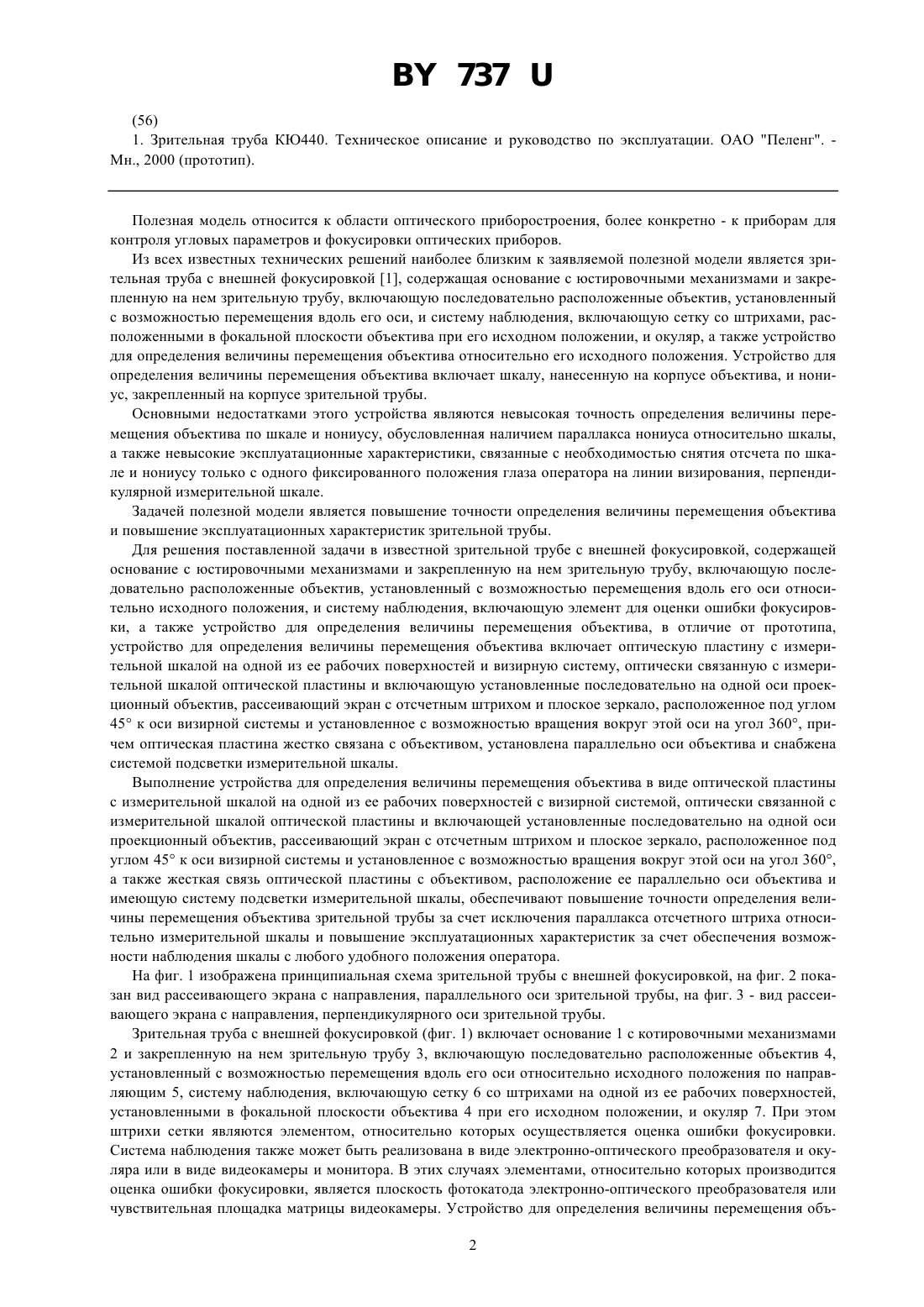

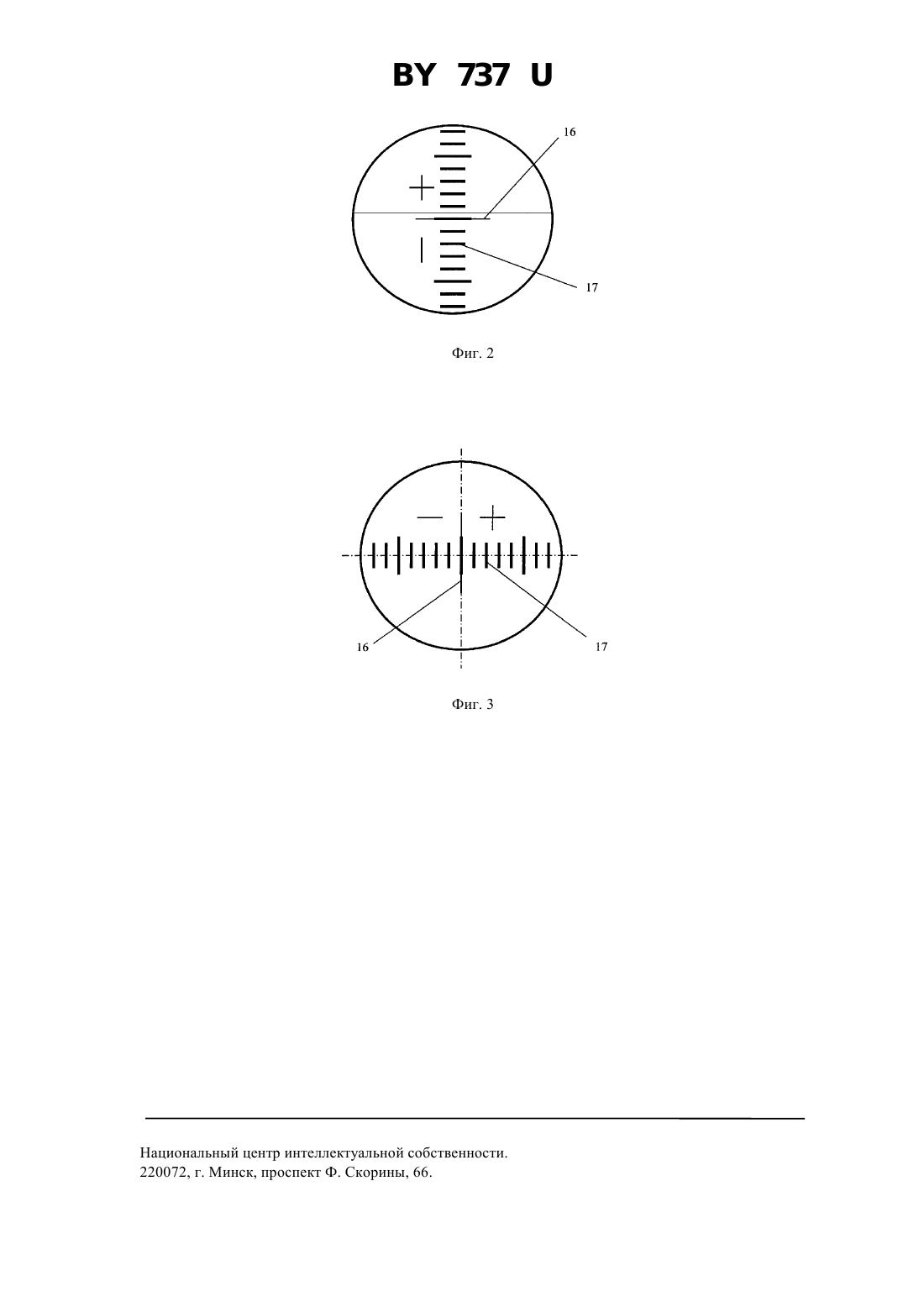

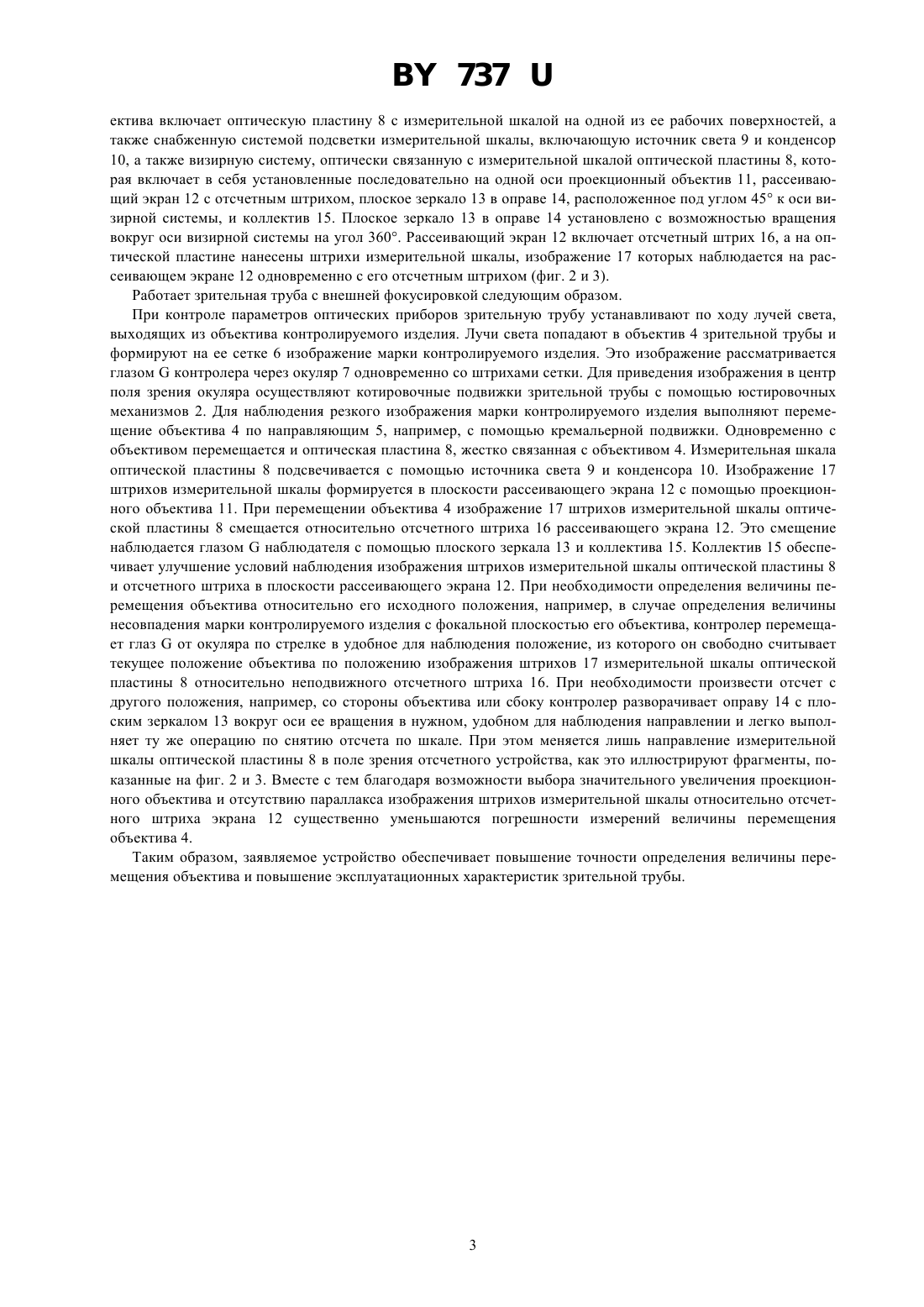

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное общество Пеленг(57) Зрительная труба с внешней фокусировкой, содержащая основание с юстировочными механизмами и закрепленную на нем зрительную трубу, включающую последовательно расположенные объектив, установленный с возможностью перемещения вдоль его оси относительно исходного положения, и систему наблюдения, включающую элемент для оценки ошибки фокусировки, а также устройство для определения величины перемещения объектива, отличающаяся тем, что устройство для определения величины перемещения объектива включает оптическую пластину с измерительной шкалой на одной из ее рабочих поверхностей и визирную систему, оптически связанную с измерительной шкалой оптической пластины и включающую установленные последовательно на одной оси проекционный объектив, рассеивающий экран с отсчетным штрихом и плоское зеркало, расположенное под углом 45 к оси визирной системы и установленное с возможностью вращения вокруг этой оси на угол 360, причем оптическая пластина жестко связана с объективом, установлена параллельно оси объектива и снабжена системой подсветки измерительной шкалы.(56) 1. Зрительная труба КЮ 440. Техническое описание и руководство по эксплуатации. ОАО Пеленг. Мн., 2000 (прототип). Полезная модель относится к области оптического приборостроения, более конкретно - к приборам для контроля угловых параметров и фокусировки оптических приборов. Из всех известных технических решений наиболее близким к заявляемой полезной модели является зрительная труба с внешней фокусировкой 1, содержащая основание с юстировочными механизмами и закрепленную на нем зрительную трубу, включающую последовательно расположенные объектив, установленный с возможностью перемещения вдоль его оси, и систему наблюдения, включающую сетку со штрихами, расположенными в фокальной плоскости объектива при его исходном положении, и окуляр, а также устройство для определения величины перемещения объектива относительно его исходного положения. Устройство для определения величины перемещения объектива включает шкалу, нанесенную на корпусе объектива, и нониус, закрепленный на корпусе зрительной трубы. Основными недостатками этого устройства являются невысокая точность определения величины перемещения объектива по шкале и нониусу, обусловленная наличием параллакса нониуса относительно шкалы,а также невысокие эксплуатационные характеристики, связанные с необходимостью снятия отсчета по шкале и нониусу только с одного фиксированного положения глаза оператора на линии визирования, перпендикулярной измерительной шкале. Задачей полезной модели является повышение точности определения величины перемещения объектива и повышение эксплуатационных характеристик зрительной трубы. Для решения поставленной задачи в известной зрительной трубе с внешней фокусировкой, содержащей основание с юстировочными механизмами и закрепленную на нем зрительную трубу, включающую последовательно расположенные объектив, установленный с возможностью перемещения вдоль его оси относительно исходного положения, и систему наблюдения, включающую элемент для оценки ошибки фокусировки, а также устройство для определения величины перемещения объектива, в отличие от прототипа,устройство для определения величины перемещения объектива включает оптическую пластину с измерительной шкалой на одной из ее рабочих поверхностей и визирную систему, оптически связанную с измерительной шкалой оптической пластины и включающую установленные последовательно на одной оси проекционный объектив, рассеивающий экран с отсчетным штрихом и плоское зеркало, расположенное под углом 45 к оси визирной системы и установленное с возможностью вращения вокруг этой оси на угол 360, причем оптическая пластина жестко связана с объективом, установлена параллельно оси объектива и снабжена системой подсветки измерительной шкалы. Выполнение устройства для определения величины перемещения объектива в виде оптической пластины с измерительной шкалой на одной из ее рабочих поверхностей с визирной системой, оптически связанной с измерительной шкалой оптической пластины и включающей установленные последовательно на одной оси проекционный объектив, рассеивающий экран с отсчетным штрихом и плоское зеркало, расположенное под углом 45 к оси визирной системы и установленное с возможностью вращения вокруг этой оси на угол 360,а также жесткая связь оптической пластины с объективом, расположение ее параллельно оси объектива и имеющую систему подсветки измерительной шкалы, обеспечивают повышение точности определения величины перемещения объектива зрительной трубы за счет исключения параллакса отсчетного штриха относительно измерительной шкалы и повышение эксплуатационных характеристик за счет обеспечения возможности наблюдения шкалы с любого удобного положения оператора. На фиг. 1 изображена принципиальная схема зрительной трубы с внешней фокусировкой, на фиг. 2 показан вид рассеивающего экрана с направления, параллельного оси зрительной трубы, на фиг. 3 - вид рассеивающего экрана с направления, перпендикулярного оси зрительной трубы. Зрительная труба с внешней фокусировкой (фиг. 1) включает основание 1 с котировочными механизмами 2 и закрепленную на нем зрительную трубу 3, включающую последовательно расположенные объектив 4,установленный с возможностью перемещения вдоль его оси относительно исходного положения по направляющим 5, систему наблюдения, включающую сетку 6 со штрихами на одной из ее рабочих поверхностей,установленными в фокальной плоскости объектива 4 при его исходном положении, и окуляр 7. При этом штрихи сетки являются элементом, относительно которых осуществляется оценка ошибки фокусировки. Система наблюдения также может быть реализована в виде электронно-оптического преобразователя и окуляра или в виде видеокамеры и монитора. В этих случаях элементами, относительно которых производится оценка ошибки фокусировки, является плоскость фотокатода электронно-оптического преобразователя или чувствительная площадка матрицы видеокамеры. Устройство для определения величины перемещения объ 2 737 ектива включает оптическую пластину 8 с измерительной шкалой на одной из ее рабочих поверхностей, а также снабженную системой подсветки измерительной шкалы, включающую источник света 9 и конденсор 10, а также визирную систему, оптически связанную с измерительной шкалой оптической пластины 8, которая включает в себя установленные последовательно на одной оси проекционный объектив 11, рассеивающий экран 12 с отсчетным штрихом, плоское зеркало 13 в оправе 14, расположенное под углом 45 к оси визирной системы, и коллектив 15. Плоское зеркало 13 в оправе 14 установлено с возможностью вращения вокруг оси визирной системы на угол 360. Рассеивающий экран 12 включает отсчетный штрих 16, а на оптической пластине нанесены штрихи измерительной шкалы, изображение 17 которых наблюдается на рассеивающем экране 12 одновременно с его отсчетным штрихом (фиг. 2 и 3). Работает зрительная труба с внешней фокусировкой следующим образом. При контроле параметров оптических приборов зрительную трубу устанавливают по ходу лучей света,выходящих из объектива контролируемого изделия. Лучи света попадают в объектив 4 зрительной трубы и формируют на ее сетке 6 изображение марки контролируемого изделия. Это изображение рассматривается глазомконтролера через окуляр 7 одновременно со штрихами сетки. Для приведения изображения в центр поля зрения окуляра осуществляют котировочные подвижки зрительной трубы с помощью юстировочных механизмов 2. Для наблюдения резкого изображения марки контролируемого изделия выполняют перемещение объектива 4 по направляющим 5, например, с помощью кремальерной подвижки. Одновременно с объективом перемещается и оптическая пластина 8, жестко связанная с объективом 4. Измерительная шкала оптической пластины 8 подсвечивается с помощью источника света 9 и конденсора 10. Изображение 17 штрихов измерительной шкалы формируется в плоскости рассеивающего экрана 12 с помощью проекционного объектива 11. При перемещении объектива 4 изображение 17 штрихов измерительной шкалы оптической пластины 8 смещается относительно отсчетного штриха 16 рассеивающего экрана 12. Это смещение наблюдается глазомнаблюдателя с помощью плоского зеркала 13 и коллектива 15. Коллектив 15 обеспечивает улучшение условий наблюдения изображения штрихов измерительной шкалы оптической пластины 8 и отсчетного штриха в плоскости рассеивающего экрана 12. При необходимости определения величины перемещения объектива относительно его исходного положения, например, в случае определения величины несовпадения марки контролируемого изделия с фокальной плоскостью его объектива, контролер перемещает глазот окуляра по стрелке в удобное для наблюдения положение, из которого он свободно считывает текущее положение объектива по положению изображения штрихов 17 измерительной шкалы оптической пластины 8 относительно неподвижного отсчетного штриха 16. При необходимости произвести отсчет с другого положения, например, со стороны объектива или сбоку контролер разворачивает оправу 14 с плоским зеркалом 13 вокруг оси ее вращения в нужном, удобном для наблюдения направлении и легко выполняет ту же операцию по снятию отсчета по шкале. При этом меняется лишь направление измерительной шкалы оптической пластины 8 в поле зрения отсчетного устройства, как это иллюстрируют фрагменты, показанные на фиг. 2 и 3. Вместе с тем благодаря возможности выбора значительного увеличения проекционного объектива и отсутствию параллакса изображения штрихов измерительной шкалы относительно отсчетного штриха экрана 12 существенно уменьшаются погрешности измерений величины перемещения объектива 4. Таким образом, заявляемое устройство обеспечивает повышение точности определения величины перемещения объектива и повышение эксплуатационных характеристик зрительной трубы. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
