Зажим для листов книги

Номер патента: 6

Опубликовано: 30.05.1994

Авторы: Усова Л. И., Усов Владлен Иванович

Скачать PDF файл.

Текст

Смотреть все

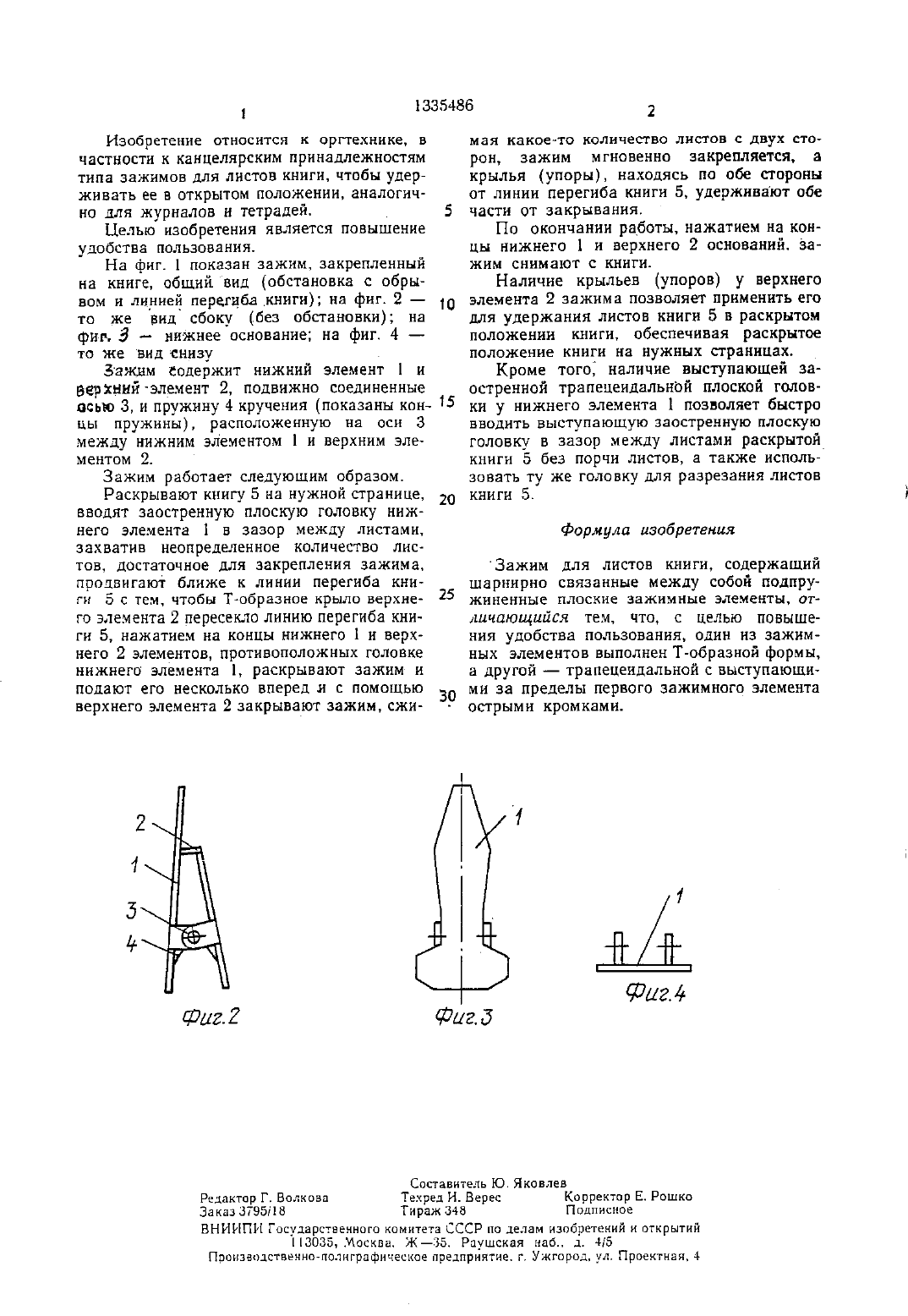

БЕЛАРУСЬМАТ ЕНТ не д тГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССР Не 537669, кл. А 41 Н 15/00. 1974.(54) ЗАЖИМ ДЛЯ ЛИСТОВ КНИГИ(57) Изобретение относится к канцелярским принадлежностям, а именно к зажимам, удер живающим книги (журнальх, тетради) в раскрытом положении. Целью изобретенияявляется повышениеудобства пользования. Зажим содержит шарнирно соединенныеосью 3 нижний 1 и верхний 2 зажимные элементы с отогнутыми концами и прдгжину 4 на оси 3. Нижний зажимной элемент 1 имеет заострениую плоскую головку, выступающую за пределы верхнего элемента 2, т. е. за пределы прижимной части зажима. Кроме того, верхний элемент 2 имеет крылья(упоры), т. е. Т-образную форму. Зажим позволяет удерживать журналы н книги в открытом положении, для чего между их страницами вводится нижний зажимной элемент 1, а верхний элемент 2 воздействует крыльями-упорами на эти страницы и удер живает их силой пружины.4 размещенной наиЗОбрЕТЕННЕ ОТНОСИТСЯ К ОРГТЕХННКЕ, В частности к канцелярским принадлежностям типа зажимов для листов книги, чтобы удерживать ее в открытом положении. аналогично для журналов и тетрадей. , Целью изобретения является повышениеНа фиг. 1 показан зажим, закрепленный на книге. общий вид (обстановка с обрывом и линией перегиба книги) на фиг. 2 то же вид сбоку (без обстановки) на фиг. З - нижнее основание на фиг. 4 то же вид снизуЗажим содержит нижний элемент 1 и верхиийтэлемент 2, подвижно соединенныевы пружины), расположенную на оси З между нижним элементом 1 и верхним элементом 2.Зажим работает следующим образом.Раскрывают книгу 5 на нужной странице,вводят заострениую плоскую головку нижнего элемента 1 в зазор между листами,захватив неопределенное количество листов, достаточное для закрепления зажима. продвигают ближе к линии перегиба книги 5 с тем, чтобы Т-образное крыло верхнего элемента 2 пересекло линию перегиба книги 5, нажатием на концы нижнего 1 и верхнего 2 элементов, противоположных головке нижнего элемента 1, раскрывают зажим и подают его несколько вперед и с помощью верхнего элемента 2 закрывают зажим, сжи Фиг. 2мая КЕКОЬТО КОЛИЧеСТВО ЛИСТОВ С ДВУХ СТОрон зажим мгновенно закрепляется, а крылья (упоры), находясь по обе стороны от линии перегиба книги 5, удерживают обе части от закрывания.По окончании работы, нажатием на концы нижнего 1 и верхнего 2 оснований. зажим снимают с книги.Наличие крыльев (упоров) у верхнего элемента 2 зажима позволяет применить его для удержания листов книги 5 в раскрытом положении книги, обеспечивая раскрытое положение книги на нужных страницах.Кроме того, наличие выступающей заостренной трапецеидальной плоской головки у нижнего элемента 1 позволяет быстро вводить выступающую заостренную плоскуюголовку в зазор между листами раскрытой, книги 5 без порчи листов, а также использовать ту же головку для разрезания листов книги 5.20 Формула изобретения Зажим для листов книги, содержащий шариирно связанные между собой подпру 25 ЖИНЕННЫЕ ПЛОСКНЕ зажимные ЭЛЕМЕНТЫ, ОТличающийся тем, что, с целью повышения удобства пользования, один из зажимных элементов выполнен Т-образной формы,а другой трапецеидальной с выступающи 30 ми за пределы первого зажимного элемента ОСТРЫМН КРОМКЗМИ. в п 4271124 дриадБНИИПР Государственного комитета СССР по телам изобретений и открытий НЗОЗБ. Москва. Ж-Зб. Раушская наб 1. 4/5 Производственно-полиграфическое предприятие. г. Ужгород. ул. Проектная, 4

МПК / Метки

МПК: B42D 9/00

Метки: книги, листов, зажим
