Зажим с губками, отклоняющимися от параллельности на угол расхождения плоскостей детали

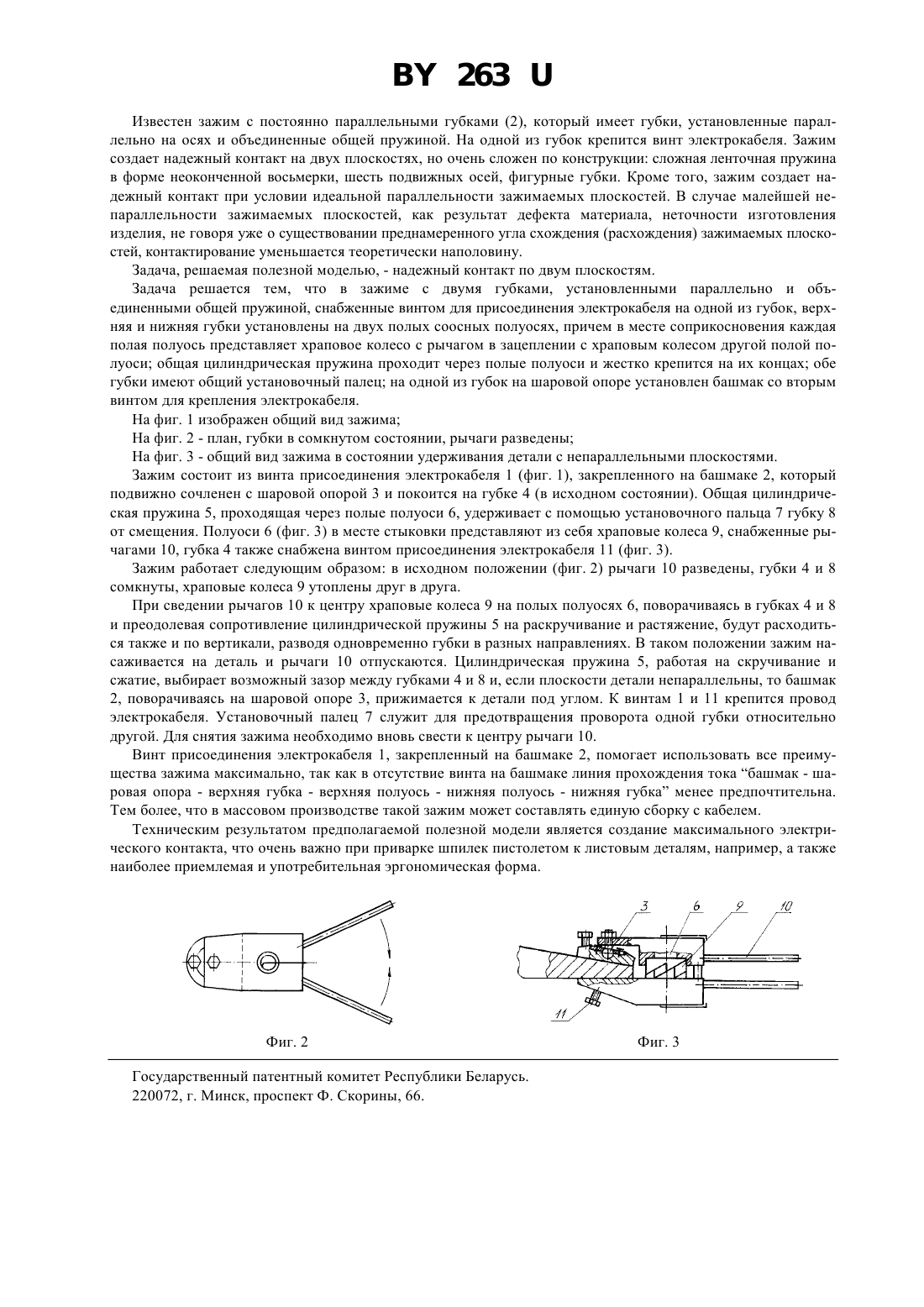

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЗАЖИМ С ГУБКАМИ, ОТКЛОНЯЮЩИМИСЯ ОТ ПАРАЛЛЕЛЬНОСТИ НА УГОЛ РАСХОЖДЕНИЯ ПЛОСКОСТЕЙ ДЕТАЛИ(57) Зажим с губками, отклоняющимися от параллельности на угол расхождения плоскостей детали, содержащий две губки, установленные параллельно и объединенные общей пружиной, снабженные винтом для присоединения электрокабеля на одной из губок, отличающийся тем, что губки установлены на двух полых соосных полуосях, причем в месте соприкосновения каждая полая полуось представляет храповое колесо с рычагом в зацеплении с храповым колесом другой полой полуоси общая цилиндрическая пружина проходит через полые полуоси и жестко крепится на их концах обе губки имеют общий установочный палец на одной из губок на шаровой опоре установлен башмак со вторым винтом для крепления электрокабеля. Предполагаемая полезная модель Зажим с губками, отклоняющимися от параллельности на угол расхождения плоскостей детали относится к сварке, к зажимам, используемым для присоединения детали к электрической цепи. Известен зажим присоединения детали ( ) (1) по принципу бельевой прищепки, где контакт осуществляется с одной стороны по плоскости, с другой - по линии. Зажим имеет две губки, ось,пружину, прост в обращении. Недостатком устройства является малая площадь контакта (половину из возможной). 263 Известен зажим с постоянно параллельными губками (2), который имеет губки, установленные параллельно на осях и объединенные общей пружиной. На одной из губок крепится винт электрокабеля. Зажим создает надежный контакт на двух плоскостях, но очень сложен по конструкции сложная ленточная пружина в форме неоконченной восьмерки, шесть подвижных осей, фигурные губки. Кроме того, зажим создает надежный контакт при условии идеальной параллельности зажимаемых плоскостей. В случае малейшей непараллельности зажимаемых плоскостей, как результат дефекта материала, неточности изготовления изделия, не говоря уже о существовании преднамеренного угла схождения (расхождения) зажимаемых плоскостей, контактирование уменьшается теоретически наполовину. Задача, решаемая полезной моделью, - надежный контакт по двум плоскостям. Задача решается тем, что в зажиме с двумя губками, установленными параллельно и объединенными общей пружиной, снабженные винтом для присоединения электрокабеля на одной из губок, верхняя и нижняя губки установлены на двух полых соосных полуосях, причем в месте соприкосновения каждая полая полуось представляет храповое колесо с рычагом в зацеплении с храповым колесом другой полой полуоси общая цилиндрическая пружина проходит через полые полуоси и жестко крепится на их концах обе губки имеют общий установочный палец на одной из губок на шаровой опоре установлен башмак со вторым винтом для крепления электрокабеля. На фиг. 1 изображен общий вид зажима На фиг. 2 - план, губки в сомкнутом состоянии, рычаги разведены На фиг. 3 - общий вид зажима в состоянии удерживания детали с непараллельными плоскостями. Зажим состоит из винта присоединения электрокабеля 1 (фиг. 1), закрепленного на башмаке 2, который подвижно сочленен с шаровой опорой 3 и покоится на губке 4 (в исходном состоянии). Общая цилиндрическая пружина 5, проходящая через полые полуоси 6, удерживает с помощью установочного пальца 7 губку 8 от смещения. Полуоси 6 (фиг. 3) в месте стыковки представляют из себя храповые колеса 9, снабженные рычагами 10, губка 4 также снабжена винтом присоединения электрокабеля 11 (фиг. 3). Зажим работает следующим образом в исходном положении (фиг. 2) рычаги 10 разведены, губки 4 и 8 сомкнуты, храповые колеса 9 утоплены друг в друга. При сведении рычагов 10 к центру храповые колеса 9 на полых полуосях 6, поворачиваясь в губках 4 и 8 и преодолевая сопротивление цилиндрической пружины 5 на раскручивание и растяжение, будут расходиться также и по вертикали, разводя одновременно губки в разных направлениях. В таком положении зажим насаживается на деталь и рычаги 10 отпускаются. Цилиндрическая пружина 5, работая на скручивание и сжатие, выбирает возможный зазор между губками 4 и 8 и, если плоскости детали непараллельны, то башмак 2, поворачиваясь на шаровой опоре 3, прижимается к детали под углом. К винтам 1 и 11 крепится провод электрокабеля. Установочный палец 7 служит для предотвращения проворота одной губки относительно другой. Для снятия зажима необходимо вновь свести к центру рычаги 10. Винт присоединения электрокабеля 1, закрепленный на башмаке 2, помогает использовать все преимущества зажима максимально, так как в отсутствие винта на башмаке линия прохождения тока башмак - шаровая опора - верхняя губка - верхняя полуось - нижняя полуось - нижняя губка менее предпочтительна. Тем более, что в массовом производстве такой зажим может составлять единую сборку с кабелем. Техническим результатом предполагаемой полезной модели является создание максимального электрического контакта, что очень важно при приварке шпилек пистолетом к листовым деталям, например, а также наиболее приемлемая и употребительная эргономическая форма. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
