Зажим для листов книги

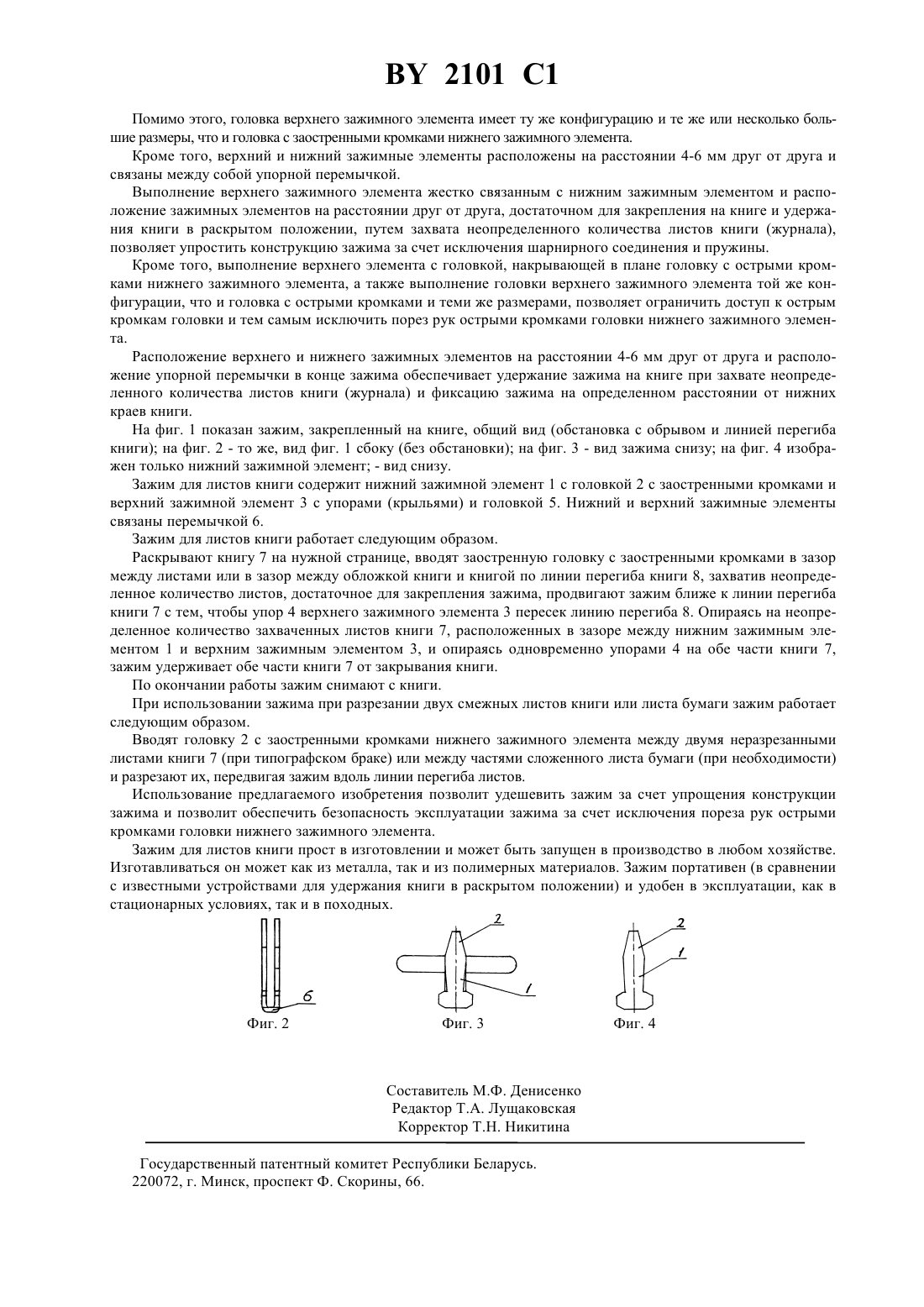

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЗАЖИМ ДЛЯ ЛИСТОВ КНИГИ(73) Патентообладатели Усов Владлен Иванович,Усова Людмила Иосифовна(57) 1. Зажим для листов книги, содержащий связанные между собой и расположенные на расстоянии друг от друга зажимные элементы, верхний из которых выполнен с упорами, а нижний элемент имеет головку с заостренными кромками, отличающийся тем, что верхний зажимной элемент жестко связан с нижним зажимным элементом на нерабочем конце зажима, при этом верхний зажимной элемент содержит выступающую за пределы упоров головку, накрывающую в плане головку с заостренными кромками нижнего зажимного элемента. 2. Зажим по п.1, отличающийся тем, что головка верхнего зажимного элемента имеет ту же конфигурацию и те же или несколько большие размеры, что и головка с заостренными кромками нижнего зажимного элемента. 3. Зажим по п.1, отличающийся тем, что верхний и нижний зажимные элементы расположены на расстоянии 4-6 мм друг от друга и связаны между собой упорной перемычкой.(журналы) в раскрытом положении. Известен зажим 1, содержащий шарнирно соединенные осью нижнее и верхнее основания и пружину между основаниями для удержания листов между основаниями. Однако с помощью этого зажима нельзя решить техническую задачу удержания книги в раскрытом положении. Известен зажим для листов книги 2, содержащий шарнирно связанные между собой подпружиненные плоские элементы, один из которых выполнен Т-образной формы, а другой - трапециедальной с выступающими за пределы первого зажимного элемента острыми кромками. Недостаток этого зажима - усложненная конструкция, опасность пореза острыми кромками головки нижнего зажимного элемента. Задачей настоящего изобретения является упрощение конструкции. Это достигается тем, что в известном зажиме для листов книги, содержащем связанные между собой и расположенные на расстоянии друг от друга зажимные элементы, верхний из которых выполнен с упорами,а нижний элемент имеет головку с заостренными кромками, верхний зажимной элемент жестко связан с нижним зажимным элементом на нерабочем конце зажима, при этом верхний зажимной элемент содержит выступающую за пределы упоров головку, накрывающую в плане головку с заостренными кромками нижнего зажимного элемента. 2101 1 Помимо этого, головка верхнего зажимного элемента имеет ту же конфигурацию и те же или несколько большие размеры, что и головка с заостренными кромками нижнего зажимного элемента. Кроме того, верхний и нижний зажимные элементы расположены на расстоянии 4-6 мм друг от друга и связаны между собой упорной перемычкой. Выполнение верхнего зажимного элемента жестко связанным с нижним зажимным элементом и расположение зажимных элементов на расстоянии друг от друга, достаточном для закрепления на книге и удержания книги в раскрытом положении, путем захвата неопределенного количества листов книги (журнала),позволяет упростить конструкцию зажима за счет исключения шарнирного соединения и пружины. Кроме того, выполнение верхнего элемента с головкой, накрывающей в плане головку с острыми кромками нижнего зажимного элемента, а также выполнение головки верхнего зажимного элемента той же конфигурации, что и головка с острыми кромками и теми же размерами, позволяет ограничить доступ к острым кромкам головки и тем самым исключить порез рук острыми кромками головки нижнего зажимного элемента. Расположение верхнего и нижнего зажимных элементов на расстоянии 4-6 мм друг от друга и расположение упорной перемычки в конце зажима обеспечивает удержание зажима на книге при захвате неопределенного количества листов книги (журнала) и фиксацию зажима на определенном расстоянии от нижних краев книги. На фиг. 1 показан зажим, закрепленный на книге, общий вид (обстановка с обрывом и линией перегиба книги) на фиг. 2 - то же, вид фиг. 1 сбоку (без обстановки) на фиг. 3 - вид зажима снизу на фиг. 4 изображен только нижний зажимной элемент - вид снизу. Зажим для листов книги содержит нижний зажимной элемент 1 с головкой 2 с заостренными кромками и верхний зажимной элемент 3 с упорами (крыльями) и головкой 5. Нижний и верхний зажимные элементы связаны перемычкой 6. Зажим для листов книги работает следующим образом. Раскрывают книгу 7 на нужной странице, вводят заостренную головку с заостренными кромками в зазор между листами или в зазор между обложкой книги и книгой по линии перегиба книги 8, захватив неопределенное количество листов, достаточное для закрепления зажима, продвигают зажим ближе к линии перегиба книги 7 с тем, чтобы упор 4 верхнего зажимного элемента 3 пересек линию перегиба 8. Опираясь на неопределенное количество захваченных листов книги 7, расположенных в зазоре между нижним зажимным элементом 1 и верхним зажимным элементом 3, и опираясь одновременно упорами 4 на обе части книги 7,зажим удерживает обе части книги 7 от закрывания книги. По окончании работы зажим снимают с книги. При использовании зажима при разрезании двух смежных листов книги или листа бумаги зажим работает следующим образом. Вводят головку 2 с заостренными кромками нижнего зажимного элемента между двумя неразрезанными листами книги 7 (при типографском браке) или между частями сложенного листа бумаги (при необходимости) и разрезают их, передвигая зажим вдоль линии перегиба листов. Использование предлагаемого изобретения позволит удешевить зажим за счет упрощения конструкции зажима и позволит обеспечить безопасность эксплуатации зажима за счет исключения пореза рук острыми кромками головки нижнего зажимного элемента. Зажим для листов книги прост в изготовлении и может быть запущен в производство в любом хозяйстве. Изготавливаться он может как из металла, так и из полимерных материалов. Зажим портативен (в сравнении с известными устройствами для удержания книги в раскрытом положении) и удобен в эксплуатации, как в стационарных условиях, так и в походных. оставитель М.Ф. Денисенко Редактор Т.А. Лущаковская Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
