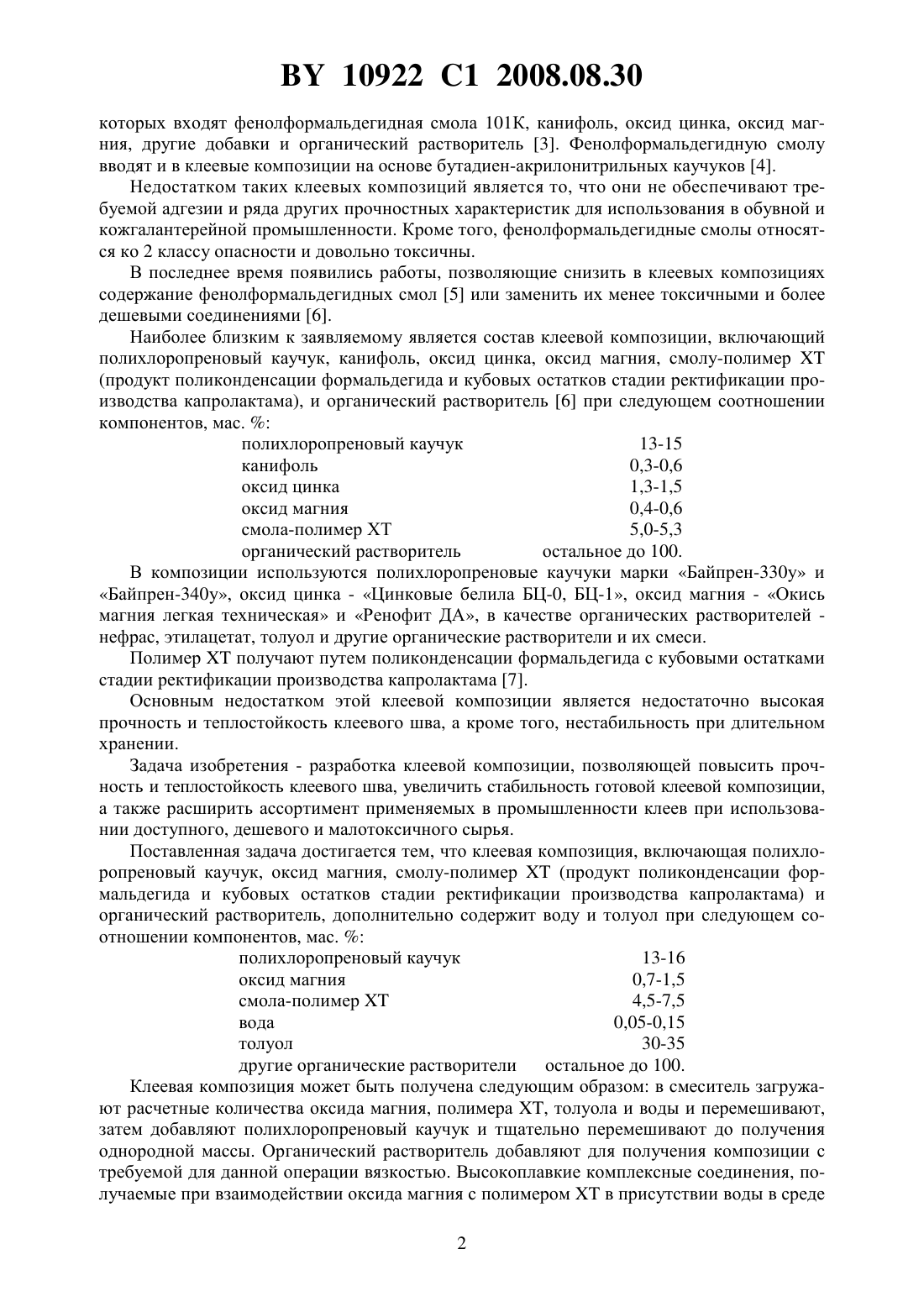

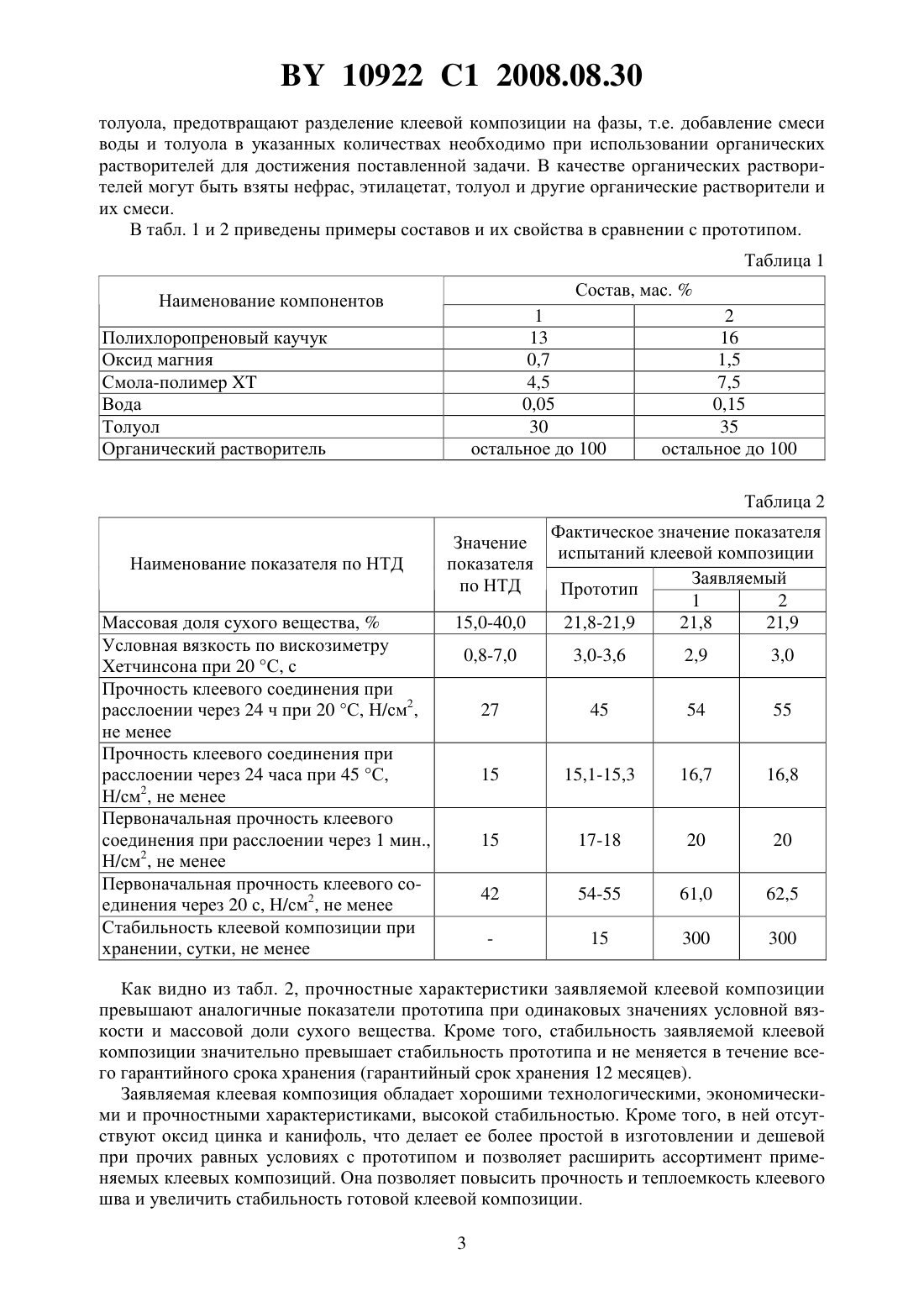

Клеевая композиция

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физикохимических проблем(72) Авторы Некрашевич Анна Иосифовна Андреева Татьяна Николаевна Григорьев Юрий Викторович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(57) Клеевая композиция, включающая полихлоропреновый каучук, оксид магния, полимер ХТ и органический растворитель, отличающаяся тем, что дополнительно содержит воду и толуол при следующем соотношении компонентов, мас.полихлоропреновый каучук 13,0-16,0 оксид магния 0,7-1,5 полимер ХТ 4,5-7,5 вода 0,05-0,15 толуол 30,0-35,0 органический растворитель остальное. Настоящее изобретение относится к области клеящих материалов, которые используются в обувном и кожгалантерейном производствах, машиностроительной и мебельной промышленности и обеспечивают приклеивание натуральных и искусственных кож в обувных производствах и резины к металлам и полимерным материалам. В промышленности широко используются клеевые композиции, представляющие собой растворы полихлоропреновых каучуков в органическом растворителе или их смесях с различными добавками 1. Недостатками таких клеевых композиций являются невысокие адгезионные характеристики, низкая термостойкость, нестабильность при хранении, которые затрудняют их использование в обувном и кожгалантерейном производстве. В машиностроении используются клеевые композиции на основе каучуков, в которые для улучшения эксплуатационных характеристик добавляют фенолформальдегидные смолы 2. Известны клеевые композиции на основе полихлоропренового каучука, в состав 10922 1 2008.08.30 которых входят фенолформальдегидная смола 101 К, канифоль, оксид цинка, оксид магния, другие добавки и органический растворитель 3. Фенолформальдегидную смолу вводят и в клеевые композиции на основе бутадиен-акрилонитрильных каучуков 4. Недостатком таких клеевых композиций является то, что они не обеспечивают требуемой адгезии и ряда других прочностных характеристик для использования в обувной и кожгалантерейной промышленности. Кроме того, фенолформальдегидные смолы относятся ко 2 классу опасности и довольно токсичны. В последнее время появились работы, позволяющие снизить в клеевых композициях содержание фенолформальдегидных смол 5 или заменить их менее токсичными и более дешевыми соединениями 6. Наиболее близким к заявляемому является состав клеевой композиции, включающий полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, смолу-полимер(продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама), и органический растворитель 6 при следующем соотношении компонентов, мас.полихлоропреновый каучук 13-15 канифоль 0,3-0,6 оксид цинка 1,3-1,5 оксид магния 0,4-0,6 смола-полимер ХТ 5,0-5,3 органический растворитель остальное до 100. В композиции используются полихлоропреновые каучуки марки Байпрен-330 у и Байпрен-340 у, оксид цинка - Цинковые белила БЦ-0, БЦ-1, оксид магния - Окись магния легкая техническая и Ренофит ДА, в качестве органических растворителей нефрас, этилацетат, толуол и другие органические растворители и их смеси. Полимерполучают путем поликонденсации формальдегида с кубовыми остатками стадии ректификации производства капролактама 7. Основным недостатком этой клеевой композиции является недостаточно высокая прочность и теплостойкость клеевого шва, а кроме того, нестабильность при длительном хранении. Задача изобретения - разработка клеевой композиции, позволяющей повысить прочность и теплостойкость клеевого шва, увеличить стабильность готовой клеевой композиции,а также расширить ассортимент применяемых в промышленности клеев при использовании доступного, дешевого и малотоксичного сырья. Поставленная задача достигается тем, что клеевая композиция, включающая полихлоропреновый каучук, оксид магния, смолу-полимер(продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама) и органический растворитель, дополнительно содержит воду и толуол при следующем соотношении компонентов, мас.полихлоропреновый каучук 13-16 оксид магния 0,7-1,5 смола-полимер 4,5-7,5 вода 0,05-0,15 толуол 30-35 другие органические растворители остальное до 100. Клеевая композиция может быть получена следующим образом в смеситель загружают расчетные количества оксида магния, полимера , толуола и воды и перемешивают,затем добавляют полихлоропреновый каучук и тщательно перемешивают до получения однородной массы. Органический растворитель добавляют для получения композиции с требуемой для данной операции вязкостью. Высокоплавкие комплексные соединения, получаемые при взаимодействии оксида магния с полимеромв присутствии воды в среде 2 10922 1 2008.08.30 толуола, предотвращают разделение клеевой композиции на фазы, т.е. добавление смеси воды и толуола в указанных количествах необходимо при использовании органических растворителей для достижения поставленной задачи. В качестве органических растворителей могут быть взяты нефрас, этилацетат, толуол и другие органические растворители и их смеси. В табл. 1 и 2 приведены примеры составов и их свойства в сравнении с прототипом. Таблица 1 Состав, мас. Полихлоропреновый каучук Оксид магния Смола-полимерВода Толуол Органический растворитель Наименование показателя по НТД Массовая доля сухого вещества,Условная вязкость по вискозиметру Хетчинсона при 20 С, с Прочность клеевого соединения при расслоении через 24 ч при 20 С, Н/см 2,не менее Прочность клеевого соединения при расслоении через 24 часа при 45 С,Н/см 2, не менее Первоначальная прочность клеевого соединения при расслоении через 1 мин.,Н/см 2, не менее Первоначальная прочность клеевого соединения через 20 с, Н/см 2, не менее Стабильность клеевой композиции при хранении, сутки, не менее Значение показателя по НТД 15,0-40,0 Фактическое значение показателя испытаний клеевой композиции Заявляемый Прототип 1 2 21,8-21,9 21,8 21,9 Как видно из табл. 2, прочностные характеристики заявляемой клеевой композиции превышают аналогичные показатели прототипа при одинаковых значениях условной вязкости и массовой доли сухого вещества. Кроме того, стабильность заявляемой клеевой композиции значительно превышает стабильность прототипа и не меняется в течение всего гарантийного срока хранения (гарантийный срок хранения 12 месяцев). Заявляемая клеевая композиция обладает хорошими технологическими, экономическими и прочностными характеристиками, высокой стабильностью. Кроме того, в ней отсутствуют оксид цинка и канифоль, что делает ее более простой в изготовлении и дешевой при прочих равных условиях с прототипом и позволяет расширить ассортимент применяемых клеевых композиций. Она позволяет повысить прочность и теплоемкость клеевого шва и увеличить стабильность готовой клеевой композиции. 3 10922 1 2008.08.30 Источники информации 1. Кардашов Д.А. Синтетические клеи. - М. Химия, 1976. 2. А.с. СССР 530696, 1976. 3. А.с. СССР 479795, 1975. 4. Технология производства обуви. Ч. . Рецептура клеев, отделочных и вспомогательных материалов. Методы их приготовления и применение. - М ЦНИИТЭИлегпром, 1989. 5. Патент РБ 7630, 2004. 6. Патент РБ 7629, 2004. 7. А.с. СССР 690029, 1979. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
