Устройство для очистки ленты конвейера

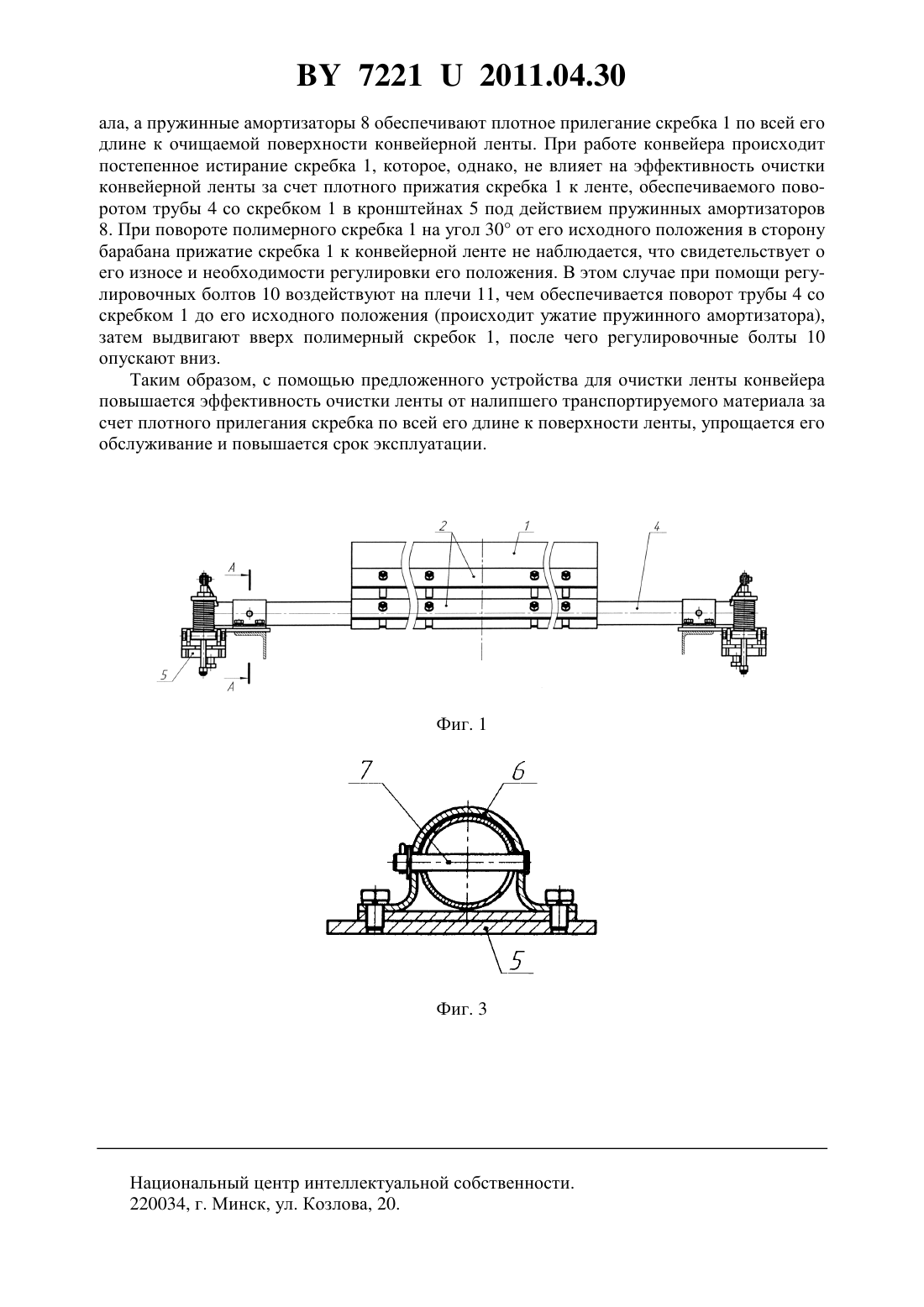

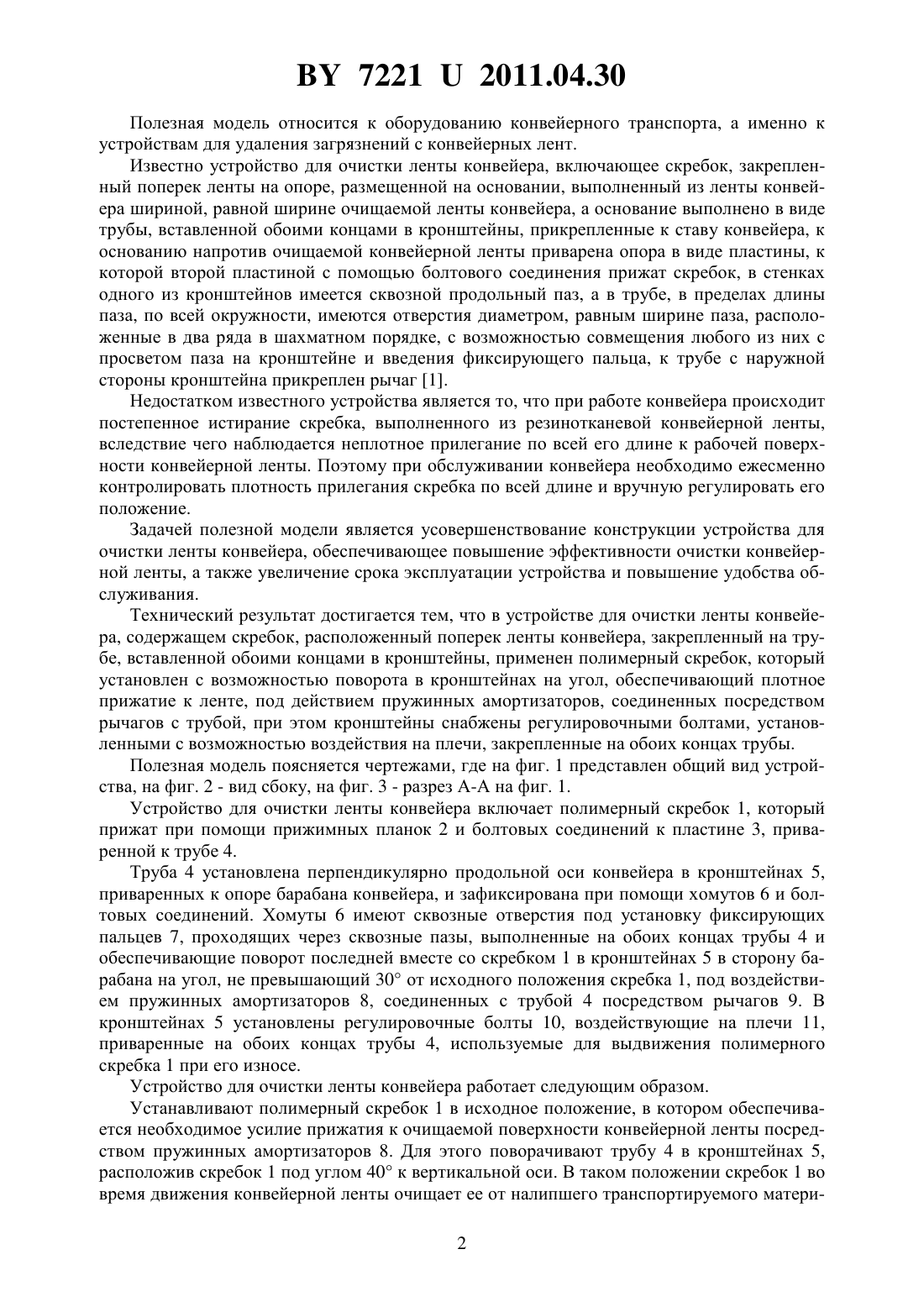

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЛЕНТЫ КОНВЕЙЕРА(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Шацев Сергей Леонидович Довнар Дмитрий Николаевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Устройство для очистки ленты конвейера, содержащее скребок, расположенный поперек ленты конвейера, закрепленный на трубе, вставленной обоими концами в кронштейны, отличающееся тем, что применен полимерный скребок, который установлен с возможностью поворота в кронштейнах на угол, обеспечивающий плотное прижатие к ленте, под действием пружинных амортизаторов, соединенных посредством рычагов с трубой, при этом кронштейны снабжены регулировочными болтами, установленными с возможностью воздействия на плечи, закрепленные на обоих концах трубы. 72212011.04.30 Полезная модель относится к оборудованию конвейерного транспорта, а именно к устройствам для удаления загрязнений с конвейерных лент. Известно устройство для очистки ленты конвейера, включающее скребок, закрепленный поперек ленты на опоре, размещенной на основании, выполненный из ленты конвейера шириной, равной ширине очищаемой ленты конвейера, а основание выполнено в виде трубы, вставленной обоими концами в кронштейны, прикрепленные к ставу конвейера, к основанию напротив очищаемой конвейерной ленты приварена опора в виде пластины, к которой второй пластиной с помощью болтового соединения прижат скребок, в стенках одного из кронштейнов имеется сквозной продольный паз, а в трубе, в пределах длины паза, по всей окружности, имеются отверстия диаметром, равным ширине паза, расположенные в два ряда в шахматном порядке, с возможностью совмещения любого из них с просветом паза на кронштейне и введения фиксирующего пальца, к трубе с наружной стороны кронштейна прикреплен рычаг 1. Недостатком известного устройства является то, что при работе конвейера происходит постепенное истирание скребка, выполненного из резинотканевой конвейерной ленты,вследствие чего наблюдается неплотное прилегание по всей его длине к рабочей поверхности конвейерной ленты. Поэтому при обслуживании конвейера необходимо ежесменно контролировать плотность прилегания скребка по всей длине и вручную регулировать его положение. Задачей полезной модели является усовершенствование конструкции устройства для очистки ленты конвейера, обеспечивающее повышение эффективности очистки конвейерной ленты, а также увеличение срока эксплуатации устройства и повышение удобства обслуживания. Технический результат достигается тем, что в устройстве для очистки ленты конвейера, содержащем скребок, расположенный поперек ленты конвейера, закрепленный на трубе, вставленной обоими концами в кронштейны, применен полимерный скребок, который установлен с возможностью поворота в кронштейнах на угол, обеспечивающий плотное прижатие к ленте, под действием пружинных амортизаторов, соединенных посредством рычагов с трубой, при этом кронштейны снабжены регулировочными болтами, установленными с возможностью воздействия на плечи, закрепленные на обоих концах трубы. Полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид устройства, на фиг. 2 - вид сбоку, на фиг. 3 - разрез А-А на фиг. 1. Устройство для очистки ленты конвейера включает полимерный скребок 1, который прижат при помощи прижимных планок 2 и болтовых соединений к пластине 3, приваренной к трубе 4. Труба 4 установлена перпендикулярно продольной оси конвейера в кронштейнах 5,приваренных к опоре барабана конвейера, и зафиксирована при помощи хомутов 6 и болтовых соединений. Хомуты 6 имеют сквозные отверстия под установку фиксирующих пальцев 7, проходящих через сквозные пазы, выполненные на обоих концах трубы 4 и обеспечивающие поворот последней вместе со скребком 1 в кронштейнах 5 в сторону барабана на угол, не превышающий 30 от исходного положения скребка 1, под воздействием пружинных амортизаторов 8, соединенных с трубой 4 посредством рычагов 9. В кронштейнах 5 установлены регулировочные болты 10, воздействующие на плечи 11,приваренные на обоих концах трубы 4, используемые для выдвижения полимерного скребка 1 при его износе. Устройство для очистки ленты конвейера работает следующим образом. Устанавливают полимерный скребок 1 в исходное положение, в котором обеспечивается необходимое усилие прижатия к очищаемой поверхности конвейерной ленты посредством пружинных амортизаторов 8. Для этого поворачивают трубу 4 в кронштейнах 5,расположив скребок 1 под углом 40 к вертикальной оси. В таком положении скребок 1 во время движения конвейерной ленты очищает ее от налипшего транспортируемого матери 2 72212011.04.30 ала, а пружинные амортизаторы 8 обеспечивают плотное прилегание скребка 1 по всей его длине к очищаемой поверхности конвейерной ленты. При работе конвейера происходит постепенное истирание скребка 1, которое, однако, не влияет на эффективность очистки конвейерной ленты за счет плотного прижатия скребка 1 к ленте, обеспечиваемого поворотом трубы 4 со скребком 1 в кронштейнах 5 под действием пружинных амортизаторов 8. При повороте полимерного скребка 1 на угол 30 от его исходного положения в сторону барабана прижатие скребка 1 к конвейерной ленте не наблюдается, что свидетельствует о его износе и необходимости регулировки его положения. В этом случае при помощи регулировочных болтов 10 воздействуют на плечи 11, чем обеспечивается поворот трубы 4 со скребком 1 до его исходного положения (происходит ужатие пружинного амортизатора),затем выдвигают вверх полимерный скребок 1, после чего регулировочные болты 10 опускают вниз. Таким образом, с помощью предложенного устройства для очистки ленты конвейера повышается эффективность очистки ленты от налипшего транспортируемого материала за счет плотного прилегания скребка по всей его длине к поверхности ленты, упрощается его обслуживание и повышается срок эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
