Устройство для сепарации почвы

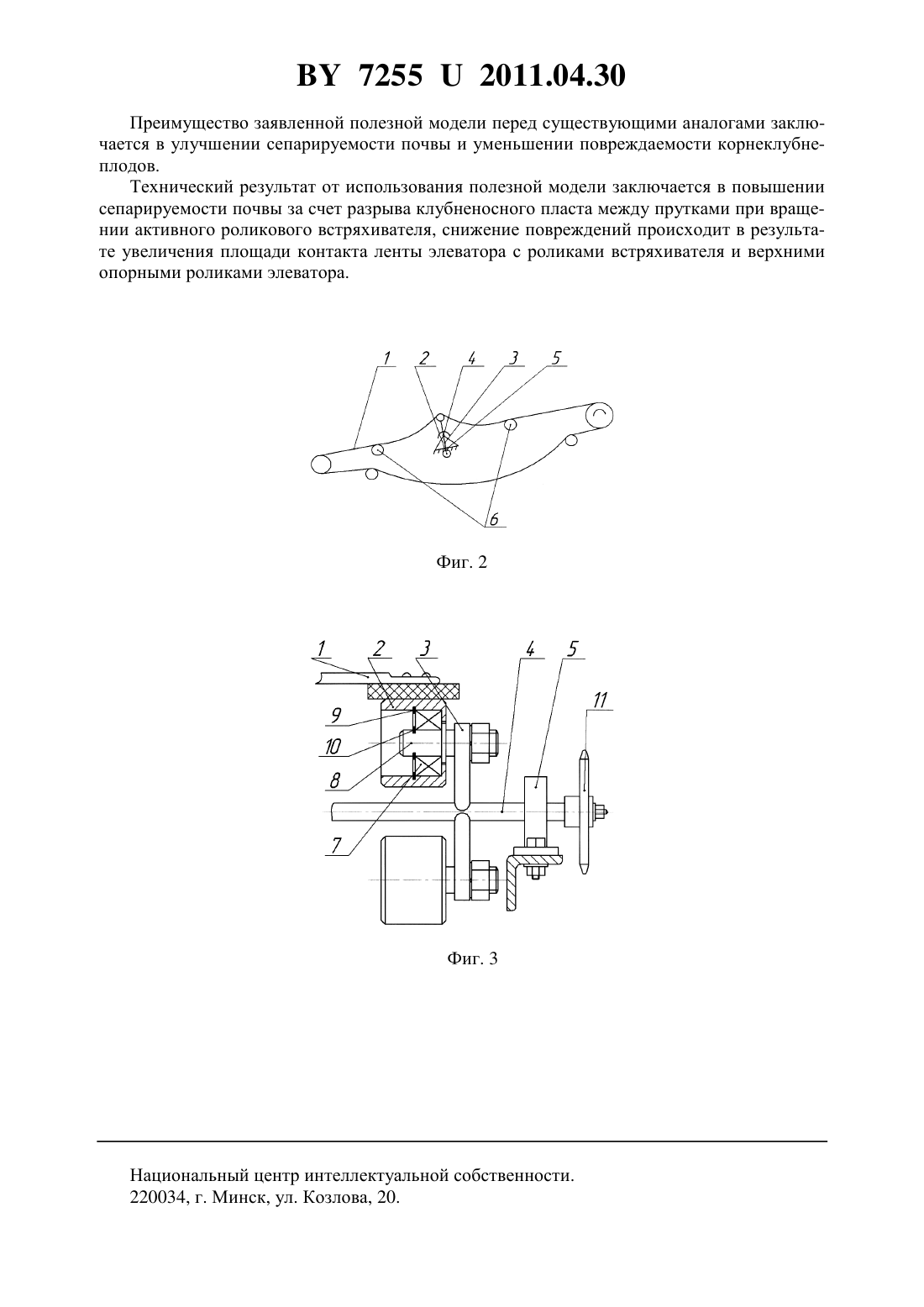

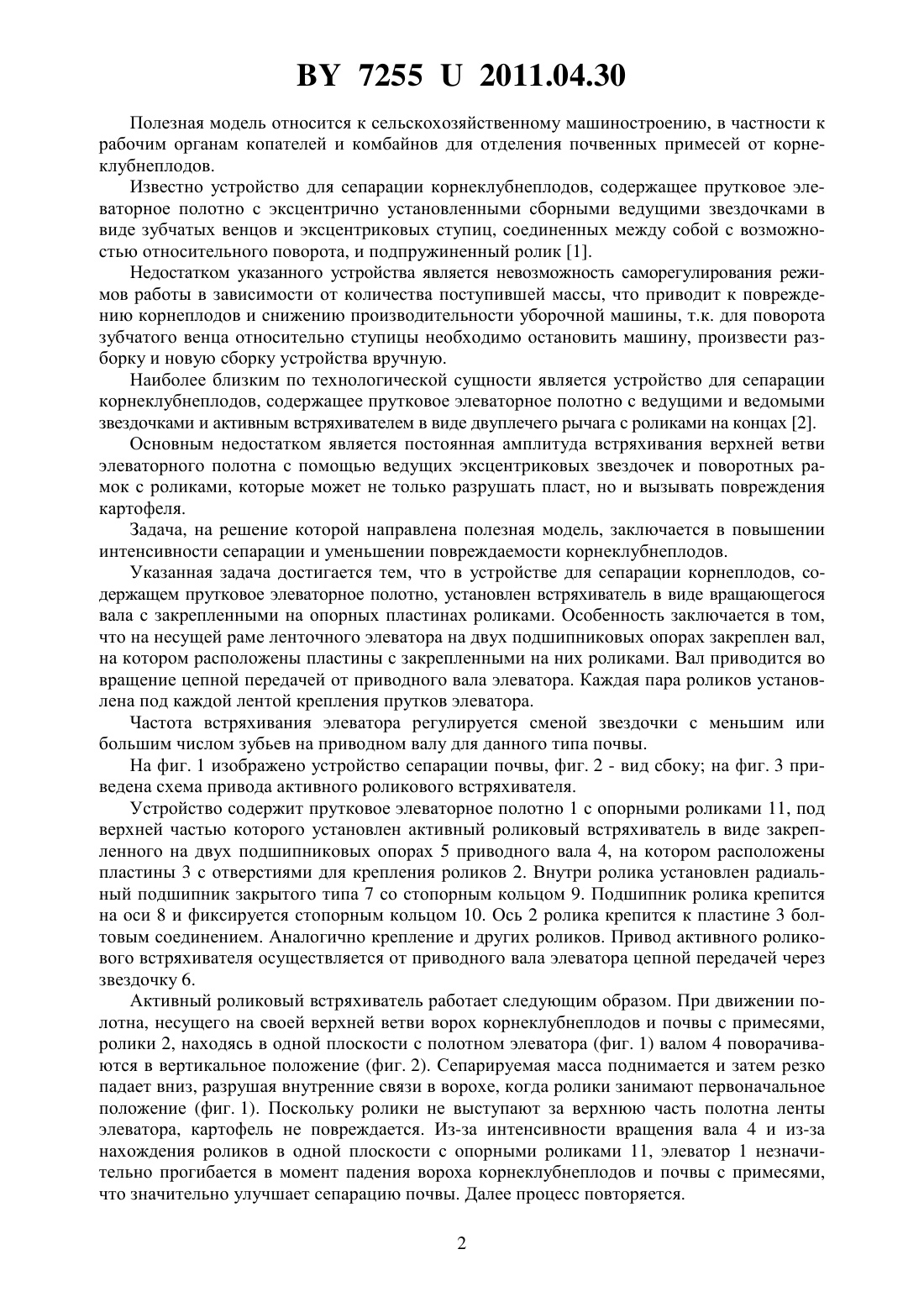

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Прищепов Михаил Александрович Вабищевич Антон Григорьевич Барановский Иван Андреевич Барановский Андрей Иосифович Ходосевич Валерий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с опорными роликами, отличающееся тем, что под верхней частью пруткового элеваторного полотна установлен активный роликовый встряхиватель в виде закрепленного на двух подшипниковых опорах приводного вала, на котором расположены пластины с отверстиями для крепления роликов, внутри которого установлен радиальный подшипник закрытого типа со стопорным кольцом, при этом подшипник ролика закреплен на оси,с возможностью фиксации стопорным кольцом, а ось ролика закреплена к пластине болтовым соединением.(56) 1. Патент Российской федерации 2021660, МПК 01 17/08, 1994. 2. Петров Г.Д. Картофелеуборочные машины. - М. Машиностроение, 1984. - С. 109,рис. 61. 72552011.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам копателей и комбайнов для отделения почвенных примесей от корнеклубнеплодов. Известно устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с эксцентрично установленными сборными ведущими звездочками в виде зубчатых венцов и эксцентриковых ступиц, соединенных между собой с возможностью относительного поворота, и подпружиненный ролик 1. Недостатком указанного устройства является невозможность саморегулирования режимов работы в зависимости от количества поступившей массы, что приводит к повреждению корнеплодов и снижению производительности уборочной машины, т.к. для поворота зубчатого венца относительно ступицы необходимо остановить машину, произвести разборку и новую сборку устройства вручную. Наиболее близким по технологической сущности является устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с ведущими и ведомыми звездочками и активным встряхивателем в виде двуплечего рычага с роликами на концах 2. Основным недостатком является постоянная амплитуда встряхивания верхней ветви элеваторного полотна с помощью ведущих эксцентриковых звездочек и поворотных рамок с роликами, которые может не только разрушать пласт, но и вызывать повреждения картофеля. Задача, на решение которой направлена полезная модель, заключается в повышении интенсивности сепарации и уменьшении повреждаемости корнеклубнеплодов. Указанная задача достигается тем, что в устройстве для сепарации корнеплодов, содержащем прутковое элеваторное полотно, установлен встряхиватель в виде вращающегося вала с закрепленными на опорных пластинах роликами. Особенность заключается в том,что на несущей раме ленточного элеватора на двух подшипниковых опорах закреплен вал,на котором расположены пластины с закрепленными на них роликами. Вал приводится во вращение цепной передачей от приводного вала элеватора. Каждая пара роликов установлена под каждой лентой крепления прутков элеватора. Частота встряхивания элеватора регулируется сменой звездочки с меньшим или большим числом зубьев на приводном валу для данного типа почвы. На фиг. 1 изображено устройство сепарации почвы, фиг. 2 - вид сбоку на фиг. 3 приведена схема привода активного роликового встряхивателя. Устройство содержит прутковое элеваторное полотно 1 с опорными роликами 11, под верхней частью которого установлен активный роликовый встряхиватель в виде закрепленного на двух подшипниковых опорах 5 приводного вала 4, на котором расположены пластины 3 с отверстиями для крепления роликов 2. Внутри ролика установлен радиальный подшипник закрытого типа 7 со стопорным кольцом 9. Подшипник ролика крепится на оси 8 и фиксируется стопорным кольцом 10. Ось 2 ролика крепится к пластине 3 болтовым соединением. Аналогично крепление и других роликов. Привод активного роликового встряхивателя осуществляется от приводного вала элеватора цепной передачей через звездочку 6. Активный роликовый встряхиватель работает следующим образом. При движении полотна, несущего на своей верхней ветви ворох корнеклубнеплодов и почвы с примесями,ролики 2, находясь в одной плоскости с полотном элеватора (фиг. 1) валом 4 поворачиваются в вертикальное положение (фиг. 2). Сепарируемая масса поднимается и затем резко падает вниз, разрушая внутренние связи в ворохе, когда ролики занимают первоначальное положение (фиг. 1). Поскольку ролики не выступают за верхнюю часть полотна ленты элеватора, картофель не повреждается. Из-за интенсивности вращения вала 4 и из-за нахождения роликов в одной плоскости с опорными роликами 11, элеватор 1 незначительно прогибается в момент падения вороха корнеклубнеплодов и почвы с примесями,что значительно улучшает сепарацию почвы. Далее процесс повторяется. 2 72552011.04.30 Преимущество заявленной полезной модели перед существующими аналогами заключается в улучшении сепарируемости почвы и уменьшении повреждаемости корнеклубнеплодов. Технический результат от использования полезной модели заключается в повышении сепарируемости почвы за счет разрыва клубненосного пласта между прутками при вращении активного роликового встряхивателя, снижение повреждений происходит в результате увеличения площади контакта ленты элеватора с роликами встряхивателя и верхними опорными роликами элеватора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
