Номер патента: U 4101

Опубликовано: 30.12.2007

Автор: Тимошенко Василий Яковлевич

Скачать PDF файл.

Текст

Смотреть все

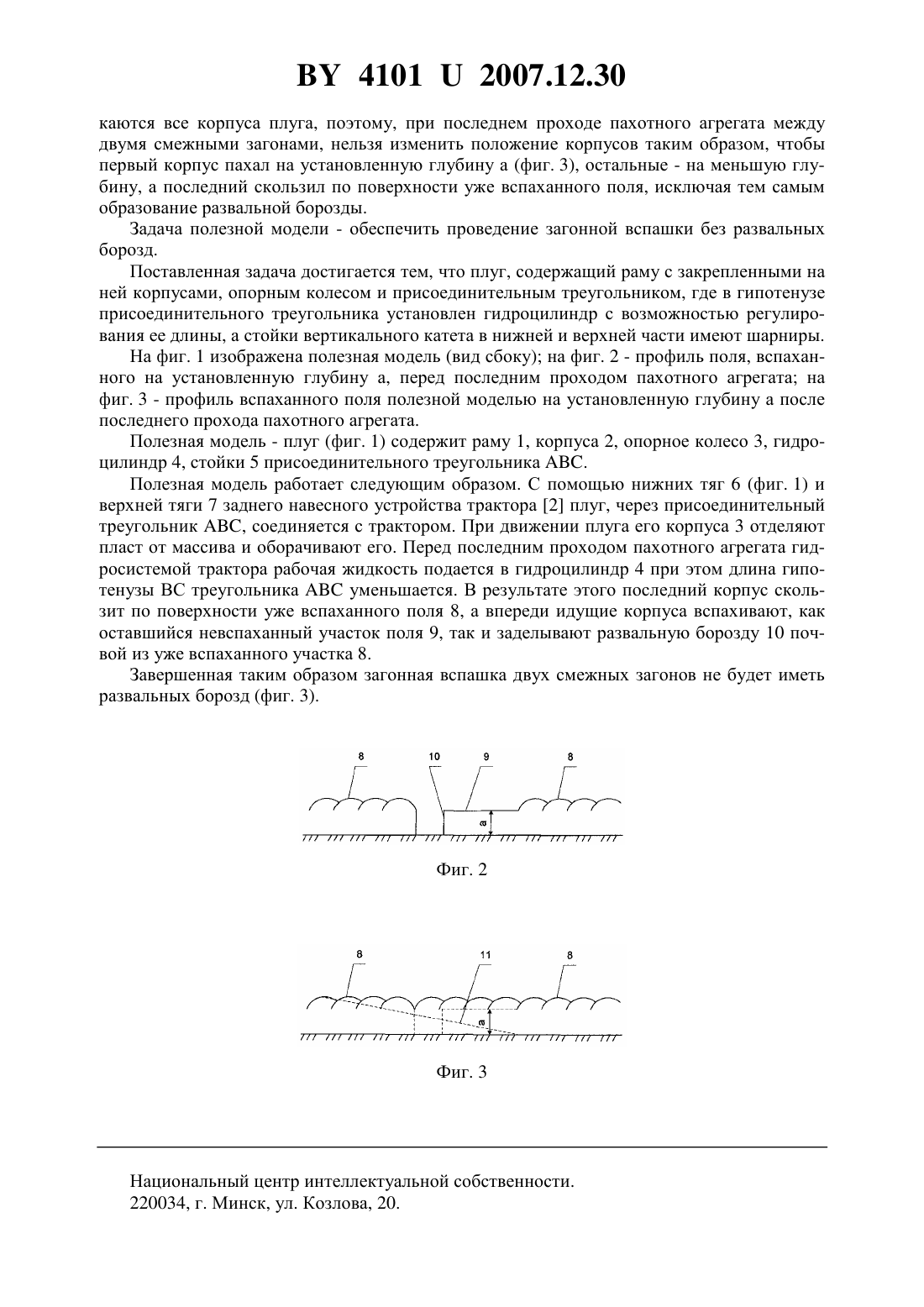

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Тимошенко Василий Яковлевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий раму с закрепленными на ней корпусами, опорным колесом и присоединительным треугольником, отличающийся тем, что в гипотенузе присоединительного треугольника установлен гидроцилиндр с возможностью регулирования ее длины, а стойки вертикального катета в нижней и верхней части имеют шарниры. Полезная модель относится к сельскохозяйственной технике и может быть использована при загонной вспашке полей без образования развальных борозд. Известен плуг, на котором установлен присоединительный треугольник для соединения его с трактором 1. Недостатком данного устройства является то, что изменение положения корпусов плуга в вертикальной плоскости можно производить только за счет подъема или опускания нижних тяг заднего навесного устройства трактора. При этом поднимаются или опус 41012007.12.30 каются все корпуса плуга, поэтому, при последнем проходе пахотного агрегата между двумя смежными загонами, нельзя изменить положение корпусов таким образом, чтобы первый корпус пахал на установленную глубину а (фиг. 3), остальные - на меньшую глубину, а последний скользил по поверхности уже вспаханного поля, исключая тем самым образование развальной борозды. Задача полезной модели - обеспечить проведение загонной вспашки без развальных борозд. Поставленная задача достигается тем, что плуг, содержащий раму с закрепленными на ней корпусами, опорным колесом и присоединительным треугольником, где в гипотенузе присоединительного треугольника установлен гидроцилиндр с возможностью регулирования ее длины, а стойки вертикального катета в нижней и верхней части имеют шарниры. На фиг. 1 изображена полезная модель (вид сбоку) на фиг. 2 - профиль поля, вспаханного на установленную глубину а, перед последним проходом пахотного агрегата на фиг. 3 - профиль вспаханного поля полезной моделью на установленную глубину а после последнего прохода пахотного агрегата. Полезная модель - плуг (фиг. 1) содержит раму 1, корпуса 2, опорное колесо 3, гидроцилиндр 4, стойки 5 присоединительного треугольника . Полезная модель работает следующим образом. С помощью нижних тяг 6 (фиг. 1) и верхней тяги 7 заднего навесного устройства трактора 2 плуг, через присоединительный треугольник , соединяется с трактором. При движении плуга его корпуса 3 отделяют пласт от массива и оборачивают его. Перед последним проходом пахотного агрегата гидросистемой трактора рабочая жидкость подается в гидроцилиндр 4 при этом длина гипотенузы ВС треугольникауменьшается. В результате этого последний корпус скользит по поверхности уже вспаханного поля 8, а впереди идущие корпуса вспахивают, как оставшийся невспаханный участок поля 9, так и заделывают развальную борозду 10 почвой из уже вспаханного участка 8. Завершенная таким образом загонная вспашка двух смежных загонов не будет иметь развальных борозд (фиг. 3). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2

МПК / Метки

МПК: A01B 15/00

Метки: плуг
