Плуг для задернелых почв

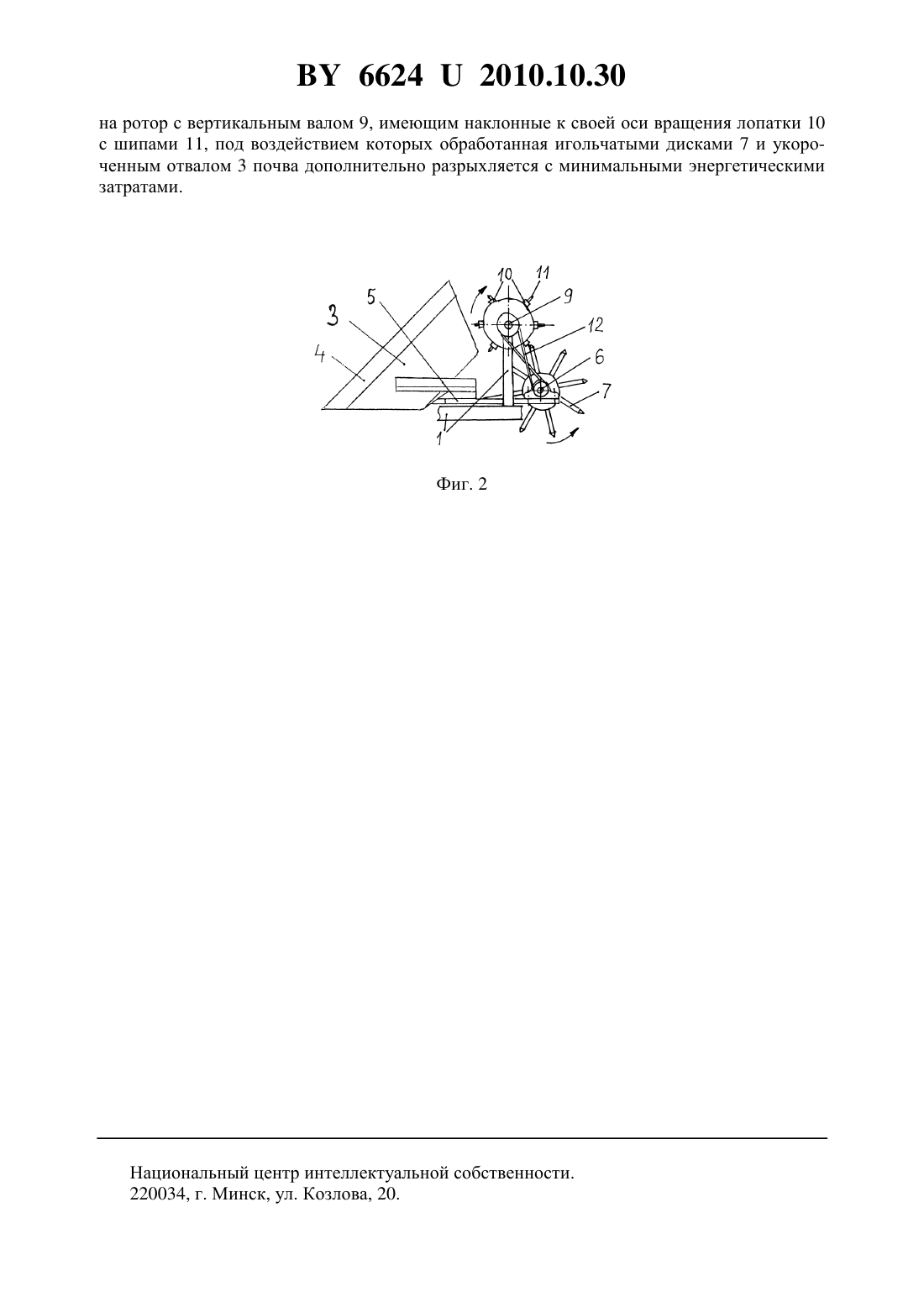

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛУГ ДЛЯ ЗАДЕРНЕЛЫХ ПОЧВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Еднач Валерий Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг для задернелых почв, состоящий из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также роторов с вертикальными валами с возможностью вращения, имеющих наклонные к оси вращения лопатки, причем на наклонных лопатках установлены шипы, отличающийся тем, что каждая полевая доска выполнена в виде установленных на вертикальном валу с возможностью вращения совместно с ним игольчатых дисков и расположенных между ними цилиндрических проставок, при этом вертикальные валы роторов и игольчатых дисков связаны между собой перекрестной ременной передачей с возможностью их совместного вращения.(56) 1. Патент на изобретение РФ 2182750, МПК 01 17/00 // Бюл.15. - 2002. 2. Патент на полезную модель РБ 3824 , МПК 01 17/00, 2007. 66242010.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам. Известен плуг 1, состоящий из корпусов, каждый из которых содержит стойку, отвал, лемех и выполненную в виде барабана полевую доску, причем барабан выполнен цилиндрическим с возможностью вращения в виде дисковых ножей и цилиндрических проставок. Такой плуг не обеспечивает, особенно в условиях повышенной влажности, задернелой, связной и глинистой почвы необходимый уровень крошения пласта. Известен плуг для задернелых почв 2, состоящий из установленных на раме корпусов с полевыми досками и укороченными лемешно-отвальными поверхностями, а также из активных роторов с вертикальными осями вращения, имеющих наклонные к оси вращения лопатки, причем на наклонных лопатках установлены шипы. Такой плуг не обеспечивает в полной мере, особенно в условиях повышенной влажности, задернелой, связной и глинистой почвы необходимый уровень крошения пласта, является энергоемким, обладает высокой степенью сложности и металлоемкости из-за применения в его конструкции подключенных к гидросистеме трактора, установленных на каждом корпусе дорогостоящих и сложных конструктивно гидромоторов. Задача, которую решает полезная модель, заключается в повышении качества крошения задернелого почвенного пласта, снижении энергоемкости процесса, сложности и металлоемкости конструкции. Поставленная задача решается с помощью плуга для задернелых почв, состоящего из установленных на раме корпусов с полевыми досками и укороченными лемешноотвальными поверхностями, а также роторов с вертикальными валами с возможностью вращения, имеющих наклонные к оси вращения лопатки, причем на наклонных лопатках установлены шипы, где каждая полевая доска выполнена в виде установленных на вертикальном валу с возможностью вращения совместно с ним игольчатых дисков и расположенных между ними цилиндрических проставок, при этом вертикальные валы роторов и игольчатых дисков связаны между собой перекрестной ременной передачей с возможностью их совместного вращения. На фиг. 1 изображен корпус плуга, вид сбоку на фиг. 2 - то же, вид сверху. Плуг содержит закрепленные на раме 1 корпуса, каждый из которых содержит стойку 2 и закрепленные на ней укороченный отвал 3, лемех 4 и планки 5 с присоединенной к ним полевой доской, выполненной в виде установленных на вертикальном валу 6 с возможностью вращения в подшипниках (на фиг. не показаны) совместно с ним игольчатых дисков 7 и расположенных между ними цилиндрических проставок 8. Со стороны укороченной части каждого отвала 3 на раме плуга 1 закреплен в подшипниках (на фиг. не показаны) ротор с вертикальным валом 9 с возможностью вращения, имеющий наклонные к оси вращения лопатки 10, причем на наклонных лопатках установлены шипы 11. Вертикальные валы 9 и 6 роторов и игольчатых дисков связаны между собой перекрестной ременной передачей 12 с возможностью их совместного вращения. Плуг работает следующим образом. При движении корпусов плуга игольчатые диски 7 внедряются в стенки борозд, оставленных предыдущими корпусами, рыхлят почву и подрезают корни сорняков или многолетних трав. Это позволяет при обороте пласта улучшить качество заделки сорняков и крошения почвы при одновременном снижении энергоемкости процесса, так как на преодоление усилия резания и крошения со стороны игольчатых дисков 7 используется реакция оборачивания и крошения пласта отвалом 3 и лемехом 4, а боковая реакция со стороны почвы помимо игольчатых дисков 7 воспринимается цилиндрическими проставками 8, использование которых замещает трение скольжения на менее энергоемкое трение качения. Вращающий момент от взаимодействующих с плотной почвой игольчатых дисков 7 с помощью вертикального вала 6 и перекрестной ременной передачи 12 передается 2 66242010.10.30 на ротор с вертикальным валом 9, имеющим наклонные к своей оси вращения лопатки 10 с шипами 11, под воздействием которых обработанная игольчатыми дисками 7 и укороченным отвалом 3 почва дополнительно разрыхляется с минимальными энергетическими затратами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
