Плуг

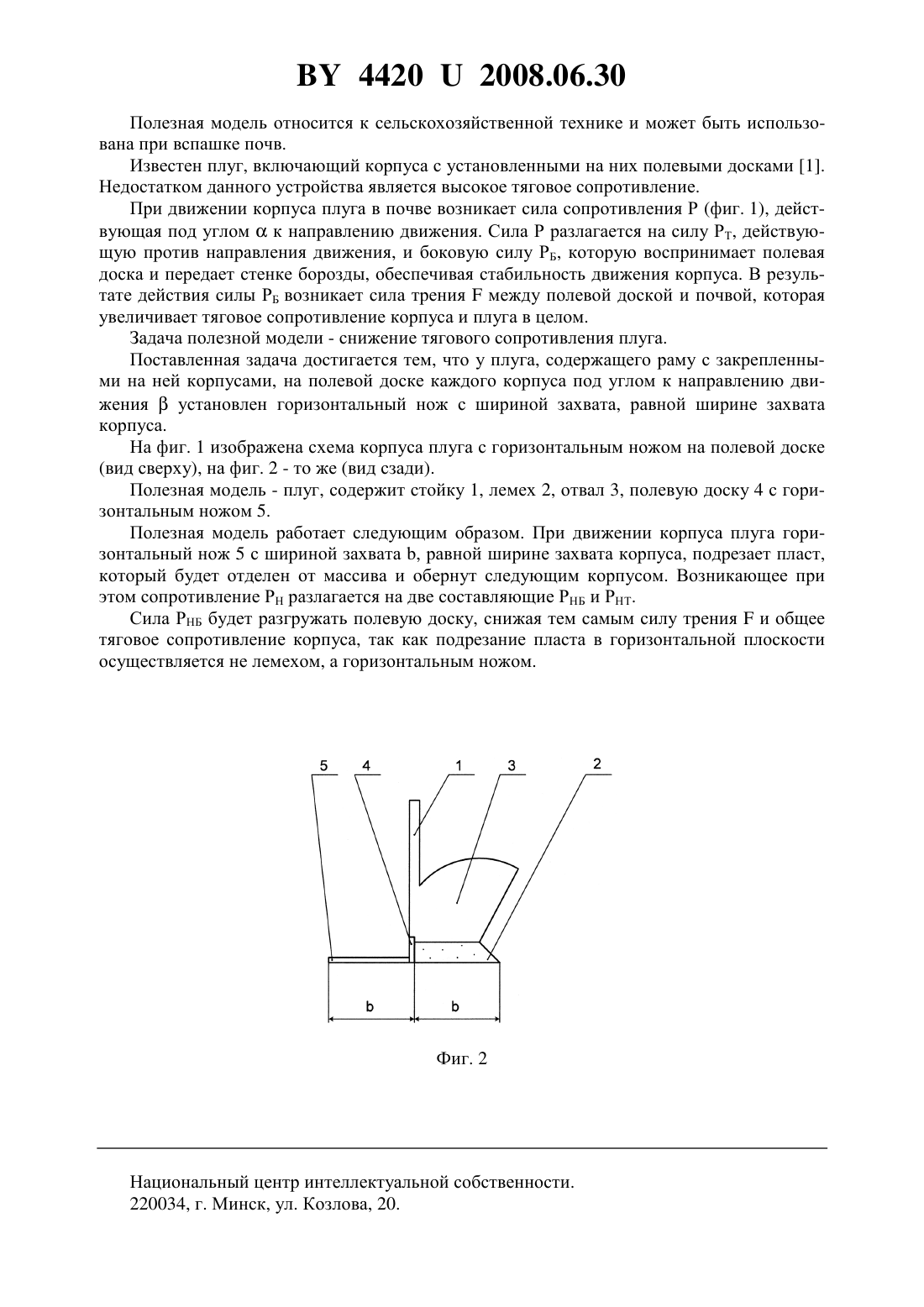

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Серебрякова Наталья Григорьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий раму с закрепленными на ней корпусами, отличающийся тем, что на полевой доске каждого корпуса под углом к направлению движения установлен горизонтальный нож с шириной захвата, равной ширине захвата корпуса.(56) 1. Босой Е.С., Верняев О.В., Смирнов И.И., Султан-Шах Е.Г. Теория, конструкция и расчет сельскохозяйственных машин Учебник для вузов сельскохозяйственного машиностроения / Под ред. Е.С.Босого. 2-е изд. перераб. и доп. - М. Машиностроение, 1977. - С. 70. 44202008.06.30 Полезная модель относится к сельскохозяйственной технике и может быть использована при вспашке почв. Известен плуг, включающий корпуса с установленными на них полевыми досками 1. Недостатком данного устройства является высокое тяговое сопротивление. При движении корпуса плуга в почве возникает сила сопротивления Р (фиг. 1), действующая под угломк направлению движения. Сила Р разлагается на силу РТ, действующую против направления движения, и боковую силу РБ, которую воспринимает полевая доска и передает стенке борозды, обеспечивая стабильность движения корпуса. В результате действия силы РБ возникает сила трениямежду полевой доской и почвой, которая увеличивает тяговое сопротивление корпуса и плуга в целом. Задача полезной модели - снижение тягового сопротивления плуга. Поставленная задача достигается тем, что у плуга, содержащего раму с закрепленными на ней корпусами, на полевой доске каждого корпуса под углом к направлению движенияустановлен горизонтальный нож с шириной захвата, равной ширине захвата корпуса. На фиг. 1 изображена схема корпуса плуга с горизонтальным ножом на полевой доске(вид сверху), на фиг. 2 - то же (вид сзади). Полезная модель - плуг, содержит стойку 1, лемех 2, отвал 3, полевую доску 4 с горизонтальным ножом 5. Полезная модель работает следующим образом. При движении корпуса плуга горизонтальный нож 5 с шириной захвата , равной ширине захвата корпуса, подрезает пласт,который будет отделен от массива и обернут следующим корпусом. Возникающее при этом сопротивление РН разлагается на две составляющие РНБ и РНТ. Сила РНБ будет разгружать полевую доску, снижая тем самым силу тренияи общее тяговое сопротивление корпуса, так как подрезание пласта в горизонтальной плоскости осуществляется не лемехом, а горизонтальным ножом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
