Фрезерный плуг

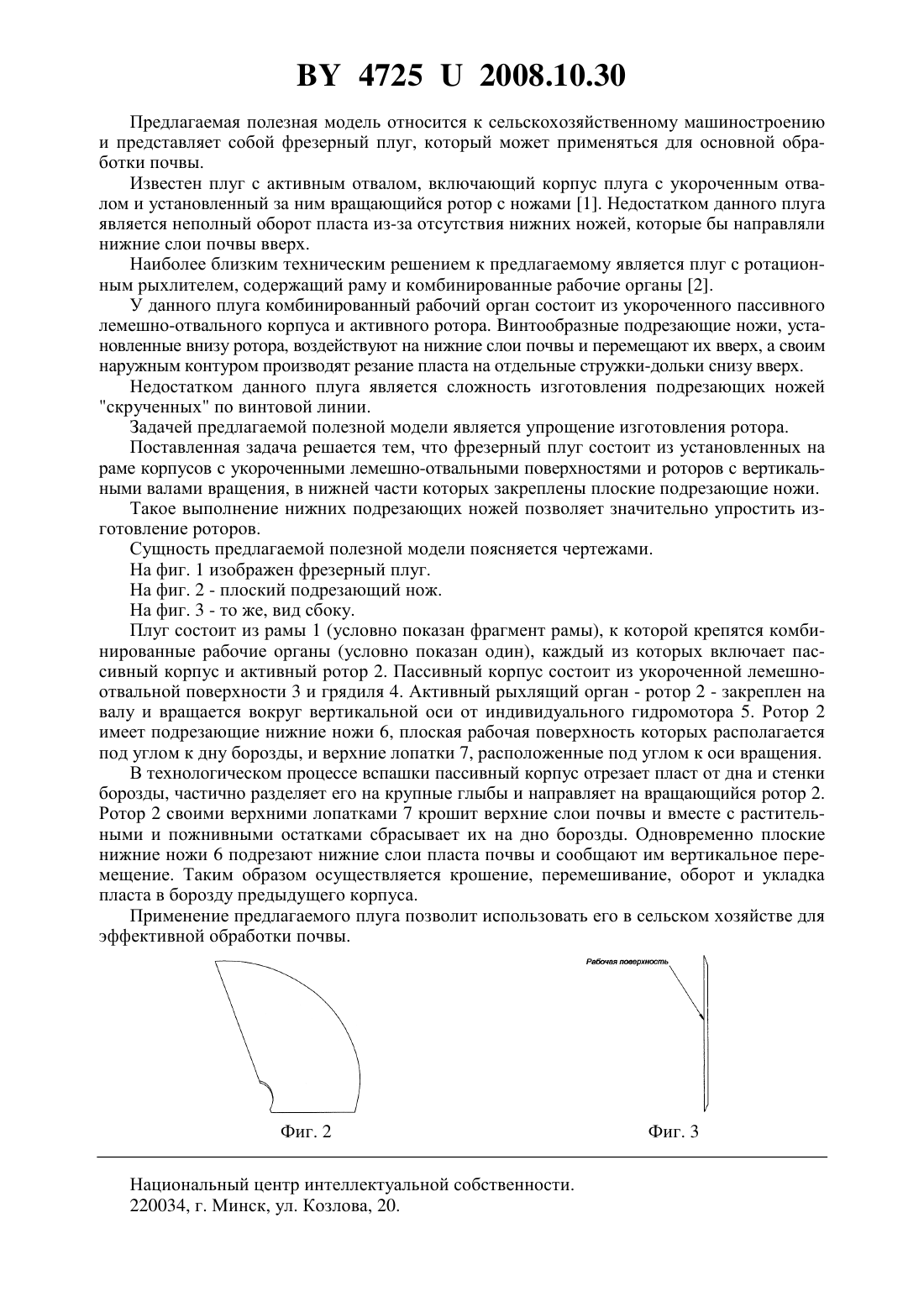

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Мисуно Олег Иосифович Оскирко Александр Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Фрезерный плуг, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов с вертикальными валами вращения, в нижней части которых закреплены подрезающие ножи, отличающийся тем, что подрезающие ножи выполнены плоскими. 47252008.10.30 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению и представляет собой фрезерный плуг, который может применяться для основной обработки почвы. Известен плуг с активным отвалом, включающий корпус плуга с укороченным отвалом и установленный за ним вращающийся ротор с ножами 1. Недостатком данного плуга является неполный оборот пласта из-за отсутствия нижних ножей, которые бы направляли нижние слои почвы вверх. Наиболее близким техническим решением к предлагаемому является плуг с ротационным рыхлителем, содержащий раму и комбинированные рабочие органы 2. У данного плуга комбинированный рабочий орган состоит из укороченного пассивного лемешно-отвального корпуса и активного ротора. Винтообразные подрезающие ножи, установленные внизу ротора, воздействуют на нижние слои почвы и перемещают их вверх, а своим наружным контуром производят резание пласта на отдельные стружки-дольки снизу вверх. Недостатком данного плуга является сложность изготовления подрезающих ножей скрученных по винтовой линии. Задачей предлагаемой полезной модели является упрощение изготовления ротора. Поставленная задача решается тем, что фрезерный плуг состоит из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов с вертикальными валами вращения, в нижней части которых закреплены плоские подрезающие ножи. Такое выполнение нижних подрезающих ножей позволяет значительно упростить изготовление роторов. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен фрезерный плуг. На фиг. 2 - плоский подрезающий нож. На фиг. 3 - то же, вид сбоку. Плуг состоит из рамы 1 (условно показан фрагмент рамы), к которой крепятся комбинированные рабочие органы (условно показан один), каждый из которых включает пассивный корпус и активный ротор 2. Пассивный корпус состоит из укороченной лемешноотвальной поверхности 3 и грядиля 4. Активный рыхлящий орган - ротор 2 - закреплен на валу и вращается вокруг вертикальной оси от индивидуального гидромотора 5. Ротор 2 имеет подрезающие нижние ножи 6, плоская рабочая поверхность которых располагается под углом к дну борозды, и верхние лопатки 7, расположенные под углом к оси вращения. В технологическом процессе вспашки пассивный корпус отрезает пласт от дна и стенки борозды, частично разделяет его на крупные глыбы и направляет на вращающийся ротор 2. Ротор 2 своими верхними лопатками 7 крошит верхние слои почвы и вместе с растительными и пожнивными остатками сбрасывает их на дно борозды. Одновременно плоские нижние ножи 6 подрезают нижние слои пласта почвы и сообщают им вертикальное перемещение. Таким образом осуществляется крошение, перемешивание, оборот и укладка пласта в борозду предыдущего корпуса. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
