Плуг

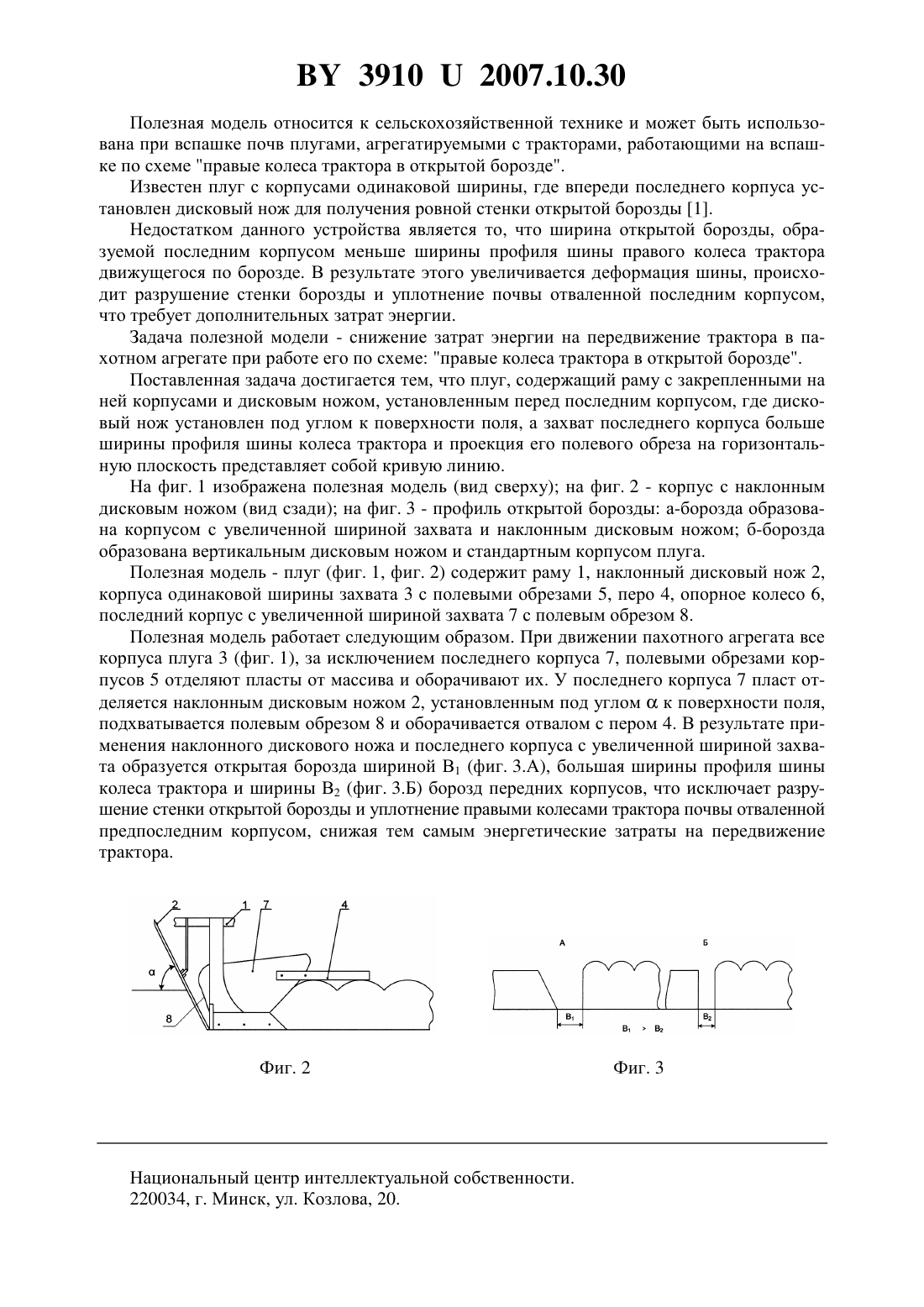

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Трибуналов Михаил Николаевич Баранец Леонид Федорович Серебрякова Наталья Григорьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий раму с закрепленными на ней корпусами и установленным перед последним корпусом дисковым ножом, отличающийся тем, что дисковый нож установлен под углом к поверхности поля, а захват последнего корпуса больше ширины профиля шины колеса трактора и проекция его полевого обреза на горизонтальную плоскость представляет собой кривую линию. 39102007.10.30 Полезная модель относится к сельскохозяйственной технике и может быть использована при вспашке почв плугами, агрегатируемыми с тракторами, работающими на вспашке по схеме правые колеса трактора в открытой борозде. Известен плуг с корпусами одинаковой ширины, где впереди последнего корпуса установлен дисковый нож для получения ровной стенки открытой борозды 1. Недостатком данного устройства является то, что ширина открытой борозды, образуемой последним корпусом меньше ширины профиля шины правого колеса трактора движущегося по борозде. В результате этого увеличивается деформация шины, происходит разрушение стенки борозды и уплотнение почвы отваленной последним корпусом,что требует дополнительных затрат энергии. Задача полезной модели - снижение затрат энергии на передвижение трактора в пахотном агрегате при работе его по схеме правые колеса трактора в открытой борозде. Поставленная задача достигается тем, что плуг, содержащий раму с закрепленными на ней корпусами и дисковым ножом, установленным перед последним корпусом, где дисковый нож установлен под углом к поверхности поля, а захват последнего корпуса больше ширины профиля шины колеса трактора и проекция его полевого обреза на горизонтальную плоскость представляет собой кривую линию. На фиг. 1 изображена полезная модель (вид сверху) на фиг. 2 - корпус с наклонным дисковым ножом (вид сзади) на фиг. 3 - профиль открытой борозды а-борозда образована корпусом с увеличенной шириной захвата и наклонным дисковым ножом б-борозда образована вертикальным дисковым ножом и стандартным корпусом плуга. Полезная модель - плуг (фиг. 1, фиг. 2) содержит раму 1, наклонный дисковый нож 2,корпуса одинаковой ширины захвата 3 с полевыми обрезами 5, перо 4, опорное колесо 6,последний корпус с увеличенной шириной захвата 7 с полевым обрезом 8. Полезная модель работает следующим образом. При движении пахотного агрегата все корпуса плуга 3 (фиг. 1), за исключением последнего корпуса 7, полевыми обрезами корпусов 5 отделяют пласты от массива и оборачивают их. У последнего корпуса 7 пласт отделяется наклонным дисковым ножом 2, установленным под угломк поверхности поля,подхватывается полевым обрезом 8 и оборачивается отвалом с пером 4. В результате применения наклонного дискового ножа и последнего корпуса с увеличенной шириной захвата образуется открытая борозда шириной В 1 (фиг. 3.А), большая ширины профиля шины колеса трактора и ширины В 2 (фиг. 3.Б) борозд передних корпусов, что исключает разрушение стенки открытой борозды и уплотнение правыми колесами трактора почвы отваленной предпоследним корпусом, снижая тем самым энергетические затраты на передвижение трактора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
