Устройство для отделочной и упрочняющей обработки плоских поверхностей

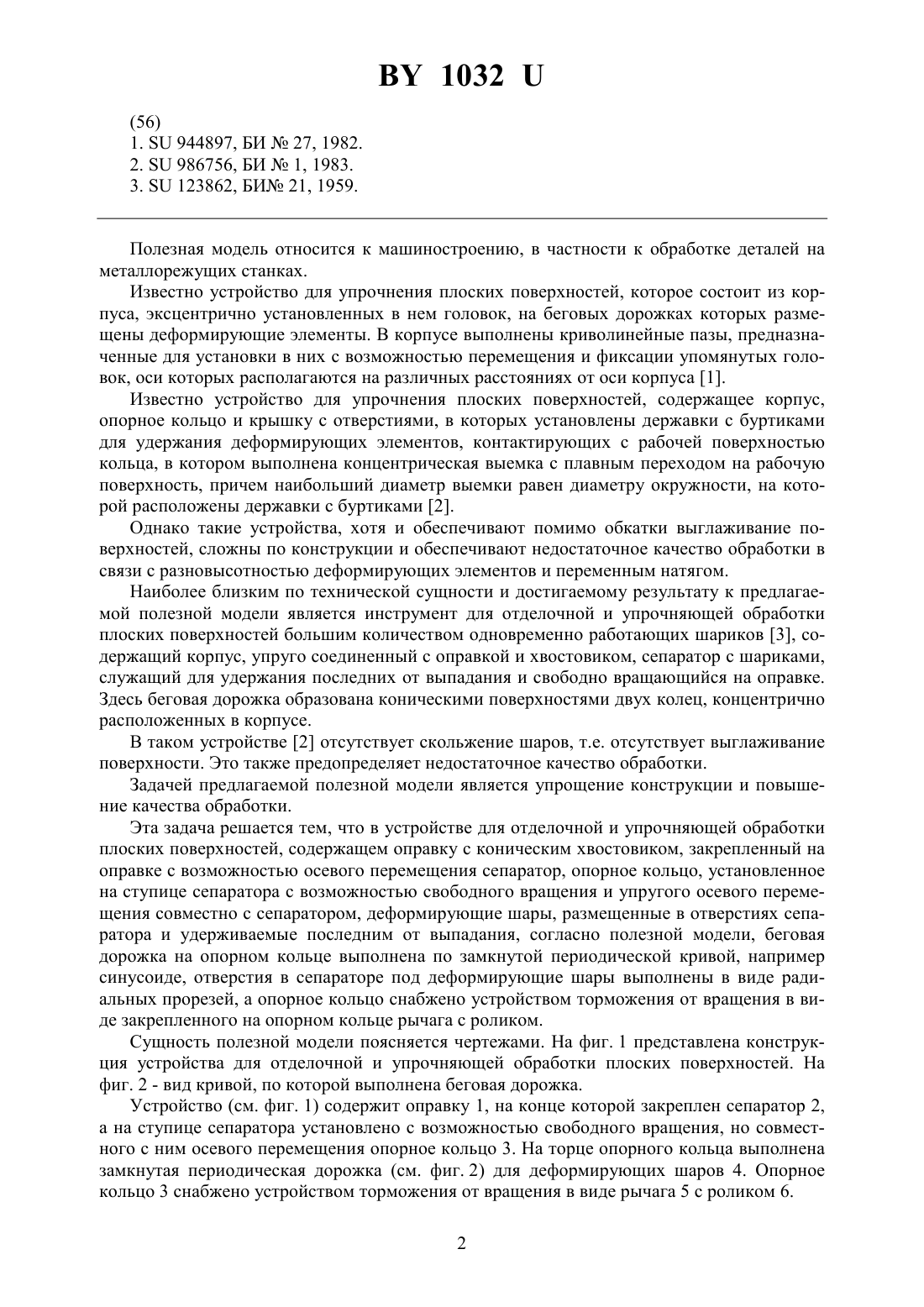

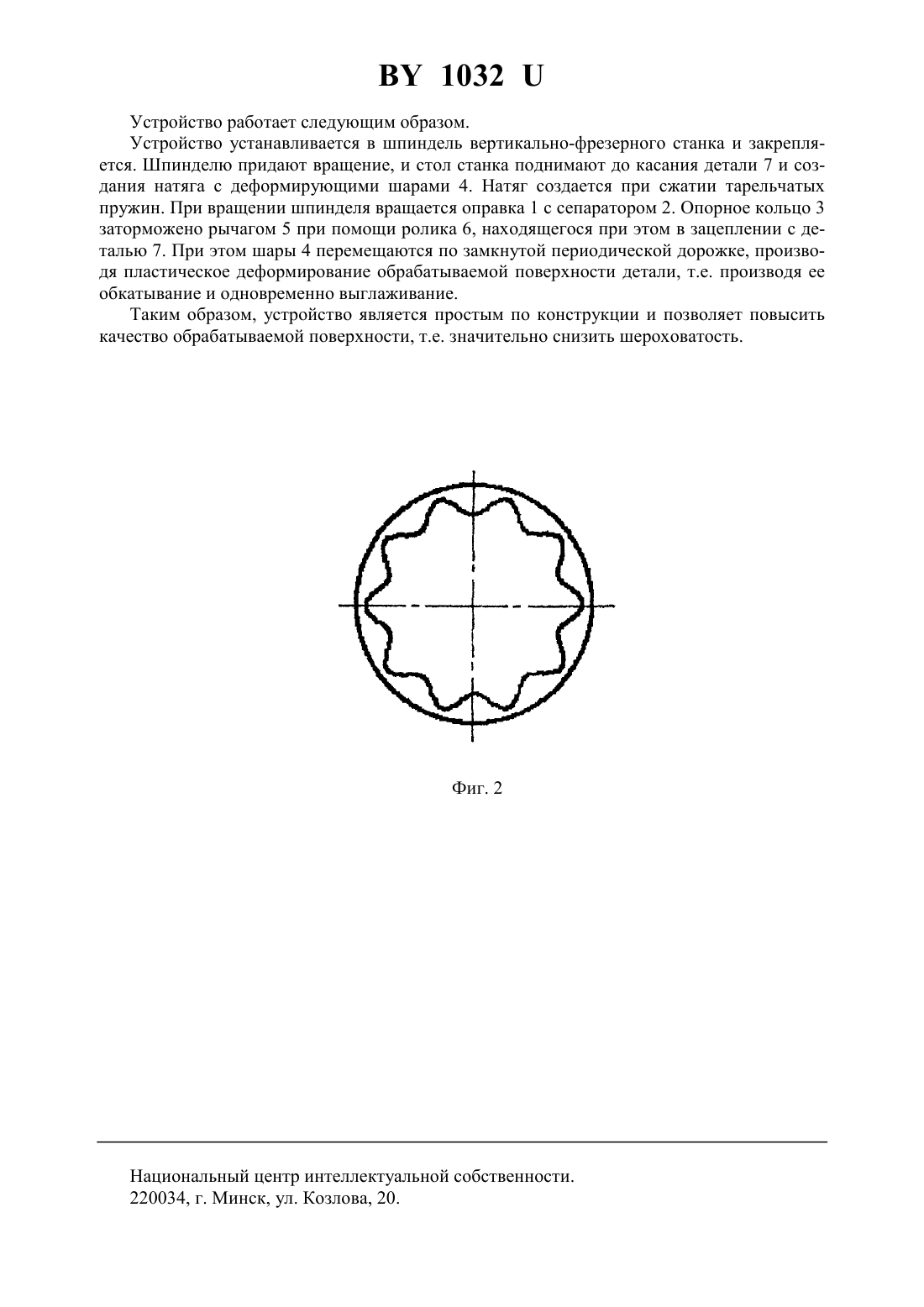

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛОЧНОЙ И УПРОЧНЯЮЩЕЙ ОБРАБОТКИ ПЛОСКИХ ПОВЕРХНОСТЕЙ(71) Заявитель Могилевский государственный технический университет(72) Авторы Пашкевич Михаил Федорович Пашкевич Виктор Михайлович Варанец Ангелина Александровна(73) Патентообладатель Могилевский государственный технический университет(57) Устройство для отделочной и упрочняющей обработки плоских поверхностей, содержащее оправку с коническим хвостиком, закрепленный на оправке с возможностью осевого перемещения сепаратор, опорное кольцо, установленное на ступице сепаратора с возможностью свободного вращения и упругого осевого перемещения совместно с сепаратором, деформирующие шары, размещенные в отверстиях сепаратора и удерживаемые последним от выпадания, отличающееся тем, что беговая дорожка на опорном кольце выполнена по замкнутой периодической кривой, например синусоиде, отверстия в сепараторе под деформирующие шары выполнены в виде радиальных прорезей, а опорное кольцо снабжено устройством торможения от вращения в виде закрепленного на опорном кольце рычага с роликом.(56) 1.944897, БИ 27, 1982. 2.986756, БИ 1, 1983. 3.123862, БИ 21, 1959. Полезная модель относится к машиностроению, в частности к обработке деталей на металлорежущих станках. Известно устройство для упрочнения плоских поверхностей, которое состоит из корпуса, эксцентрично установленных в нем головок, на беговых дорожках которых размещены деформирующие элементы. В корпусе выполнены криволинейные пазы, предназначенные для установки в них с возможностью перемещения и фиксации упомянутых головок, оси которых располагаются на различных расстояниях от оси корпуса 1. Известно устройство для упрочнения плоских поверхностей, содержащее корпус,опорное кольцо и крышку с отверстиями, в которых установлены державки с буртиками для удержания деформирующих элементов, контактирующих с рабочей поверхностью кольца, в котором выполнена концентрическая выемка с плавным переходом на рабочую поверхность, причем наибольший диаметр выемки равен диаметру окружности, на которой расположены державки с буртиками 2. Однако такие устройства, хотя и обеспечивают помимо обкатки выглаживание поверхностей, сложны по конструкции и обеспечивают недостаточное качество обработки в связи с разновысотностью деформирующих элементов и переменным натягом. Наиболее близким по технической сущности и достигаемому результату к предлагаемой полезной модели является инструмент для отделочной и упрочняющей обработки плоских поверхностей большим количеством одновременно работающих шариков 3, содержащий корпус, упруго соединенный с оправкой и хвостовиком, сепаратор с шариками,служащий для удержания последних от выпадания и свободно вращающийся на оправке. Здесь беговая дорожка образована коническими поверхностями двух колец, концентрично расположенных в корпусе. В таком устройстве 2 отсутствует скольжение шаров, т.е. отсутствует выглаживание поверхности. Это также предопределяет недостаточное качество обработки. Задачей предлагаемой полезной модели является упрощение конструкции и повышение качества обработки. Эта задача решается тем, что в устройстве для отделочной и упрочняющей обработки плоских поверхностей, содержащем оправку с коническим хвостовиком, закрепленный на оправке с возможностью осевого перемещения сепаратор, опорное кольцо, установленное на ступице сепаратора с возможностью свободного вращения и упругого осевого перемещения совместно с сепаратором, деформирующие шары, размещенные в отверстиях сепаратора и удерживаемые последним от выпадания, согласно полезной модели, беговая дорожка на опорном кольце выполнена по замкнутой периодической кривой, например синусоиде, отверстия в сепараторе под деформирующие шары выполнены в виде радиальных прорезей, а опорное кольцо снабжено устройством торможения от вращения в виде закрепленного на опорном кольце рычага с роликом. Сущность полезной модели поясняется чертежами. На фиг. 1 представлена конструкция устройства для отделочной и упрочняющей обработки плоских поверхностей. На фиг. 2 - вид кривой, по которой выполнена беговая дорожка. Устройство (см. фиг. 1) содержит оправку 1, на конце которой закреплен сепаратор 2,а на ступице сепаратора установлено с возможностью свободного вращения, но совместного с ним осевого перемещения опорное кольцо 3. На торце опорного кольца выполнена замкнутая периодическая дорожка (см. фиг. 2) для деформирующих шаров 4. Опорное кольцо 3 снабжено устройством торможения от вращения в виде рычага 5 с роликом 6. 2 1032 Устройство работает следующим образом. Устройство устанавливается в шпиндель вертикально-фрезерного станка и закрепляется. Шпинделю придают вращение, и стол станка поднимают до касания детали 7 и создания натяга с деформирующими шарами 4. Натяг создается при сжатии тарельчатых пружин. При вращении шпинделя вращается оправка 1 с сепаратором 2. Опорное кольцо 3 заторможено рычагом 5 при помощи ролика 6, находящегося при этом в зацеплении с деталью 7. При этом шары 4 перемещаются по замкнутой периодической дорожке, производя пластическое деформирование обрабатываемой поверхности детали, т.е. производя ее обкатывание и одновременно выглаживание. Таким образом, устройство является простым по конструкции и позволяет повысить качество обрабатываемой поверхности, т.е. значительно снизить шероховатость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
