Инструмент для пневмовибродинамической обработки плоских поверхностей

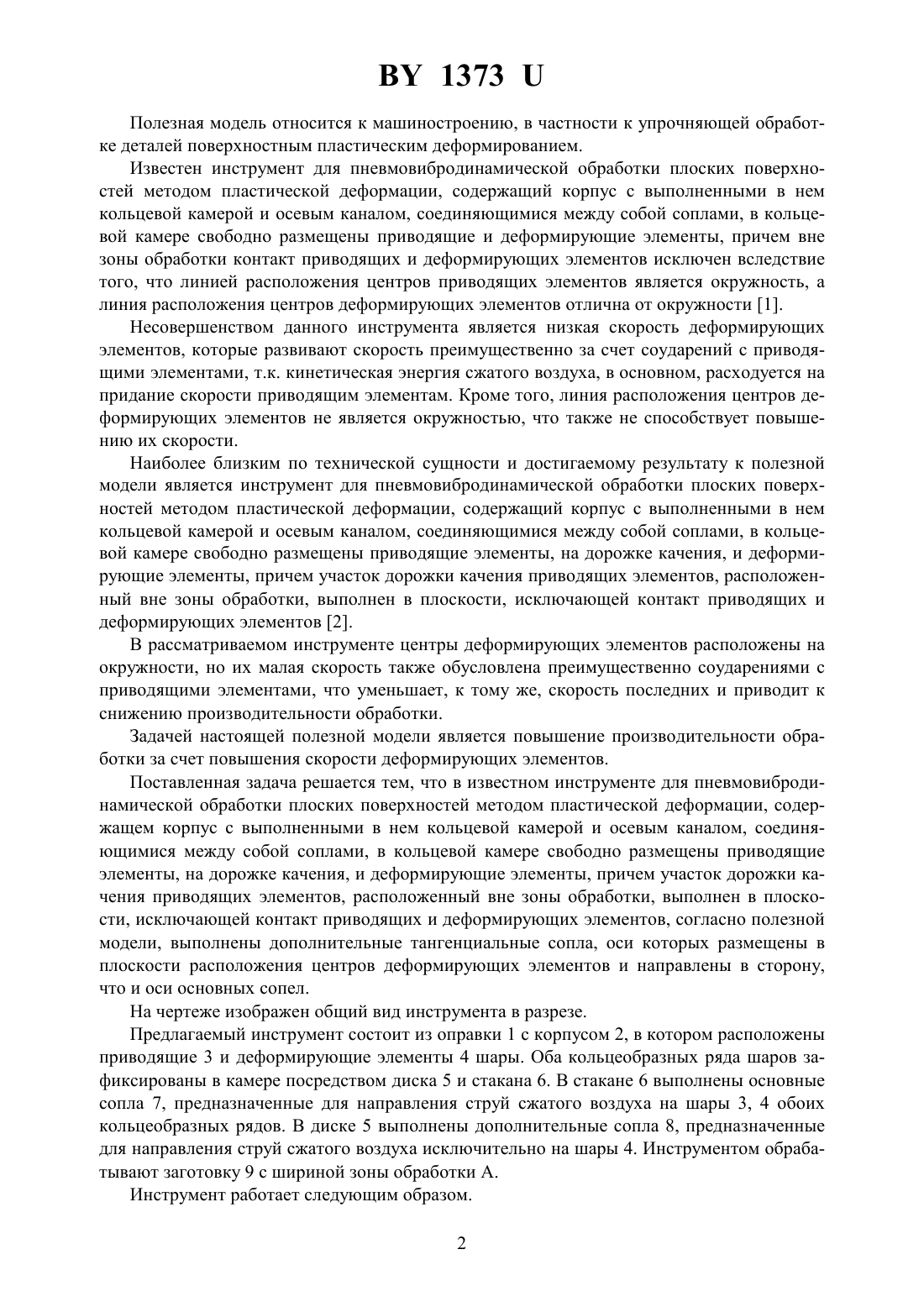

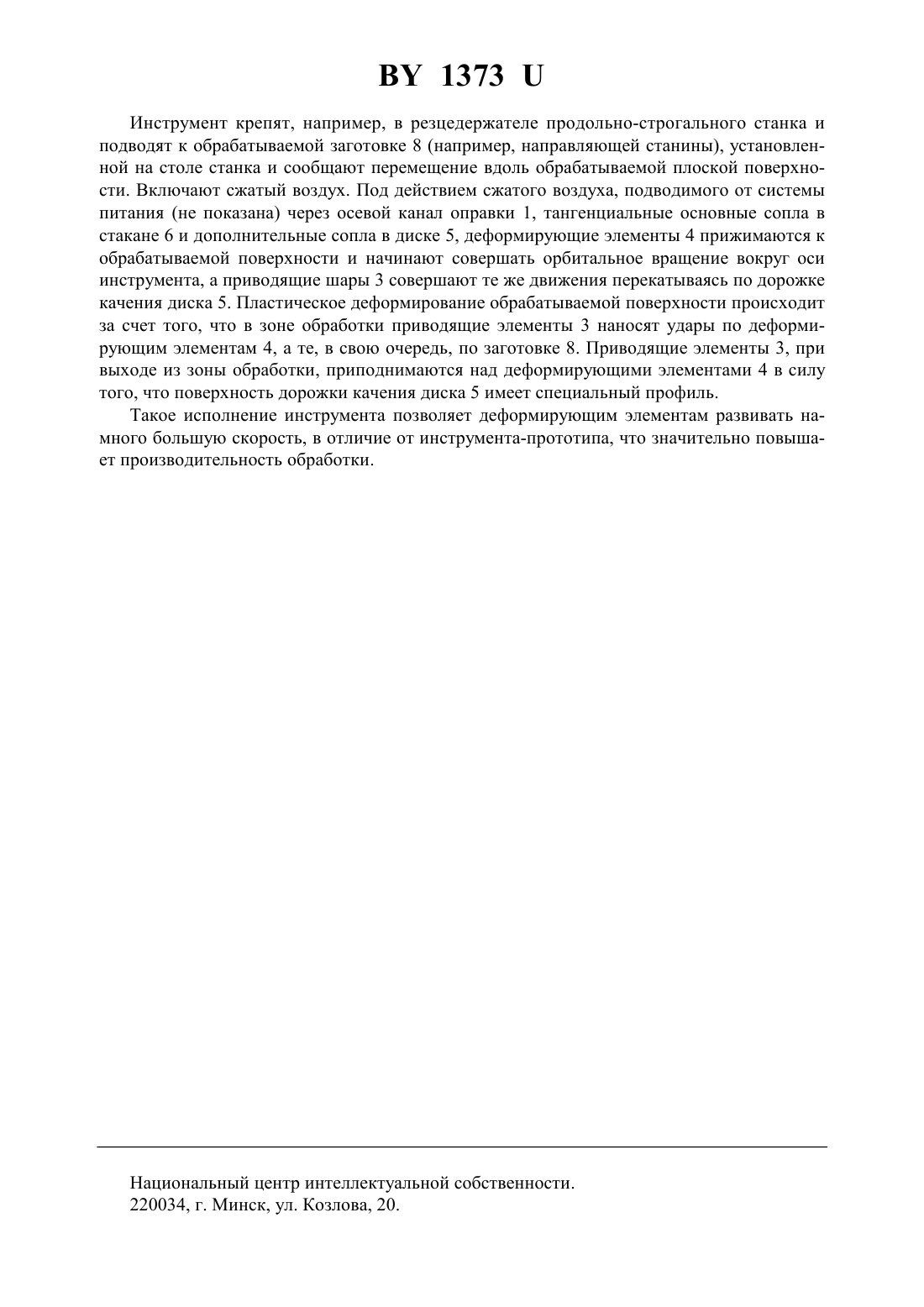

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ПНЕВМОВИБРОДИНАМИЧЕСКОЙ ОБРАБОТКИ ПЛОСКИХ ПОВЕРХНОСТЕЙ(71) Заявители Минаков Анатолий Петрович Ящук Олег Викторович Камчицкая Ирина Дмитриевна(72) Авторы Минаков Анатолий Петрович Ящук Олег Викторович Камчицкая Ирина Дмитриевна(73) Патентообладатели Минаков Анатолий Петрович Ящук Олег Викторович Камчицкая Ирина Дмитриевна(57) Инструмент для пневмовибродинамической обработки плоских поверхностей, содержащий корпус с выполненными в нем кольцевой камерой и осевым каналом, соединяющимися между собой соплами, в кольцевой камере свободно размещены приводящие элементы, на дорожке качения, и деформирующие элементы, причем участок дорожки качения приводящих элементов, расположенный вне зоны обработки, выполнен в плоскости, исключающей контакт приводящих и деформирующих элементов, отличающийся тем, что в нем выполнены дополнительные тангенциальные сопла, оси которых размещены в плоскости расположения центров деформирующих элементов и направлены в сторону, что и оси основных сопел. 1373 Полезная модель относится к машиностроению, в частности к упрочняющей обработке деталей поверхностным пластическим деформированием. Известен инструмент для пневмовибродинамической обработки плоских поверхностей методом пластической деформации, содержащий корпус с выполненными в нем кольцевой камерой и осевым каналом, соединяющимися между собой соплами, в кольцевой камере свободно размещены приводящие и деформирующие элементы, причем вне зоны обработки контакт приводящих и деформирующих элементов исключен вследствие того, что линией расположения центров приводящих элементов является окружность, а линия расположения центров деформирующих элементов отлична от окружности 1. Несовершенством данного инструмента является низкая скорость деформирующих элементов, которые развивают скорость преимущественно за счет соударений с приводящими элементами, т.к. кинетическая энергия сжатого воздуха, в основном, расходуется на придание скорости приводящим элементам. Кроме того, линия расположения центров деформирующих элементов не является окружностью, что также не способствует повышению их скорости. Наиболее близким по технической сущности и достигаемому результату к полезной модели является инструмент для пневмовибродинамической обработки плоских поверхностей методом пластической деформации, содержащий корпус с выполненными в нем кольцевой камерой и осевым каналом, соединяющимися между собой соплами, в кольцевой камере свободно размещены приводящие элементы, на дорожке качения, и деформирующие элементы, причем участок дорожки качения приводящих элементов, расположенный вне зоны обработки, выполнен в плоскости, исключающей контакт приводящих и деформирующих элементов 2. В рассматриваемом инструменте центры деформирующих элементов расположены на окружности, но их малая скорость также обусловлена преимущественно соударениями с приводящими элементами, что уменьшает, к тому же, скорость последних и приводит к снижению производительности обработки. Задачей настоящей полезной модели является повышение производительности обработки за счет повышения скорости деформирующих элементов. Поставленная задача решается тем, что в известном инструменте для пневмовибродинамической обработки плоских поверхностей методом пластической деформации, содержащем корпус с выполненными в нем кольцевой камерой и осевым каналом, соединяющимися между собой соплами, в кольцевой камере свободно размещены приводящие элементы, на дорожке качения, и деформирующие элементы, причем участок дорожки качения приводящих элементов, расположенный вне зоны обработки, выполнен в плоскости, исключающей контакт приводящих и деформирующих элементов, согласно полезной модели, выполнены дополнительные тангенциальные сопла, оси которых размещены в плоскости расположения центров деформирующих элементов и направлены в сторону,что и оси основных сопел. На чертеже изображен общий вид инструмента в разрезе. Предлагаемый инструмент состоит из оправки 1 с корпусом 2, в котором расположены приводящие 3 и деформирующие элементы 4 шары. Оба кольцеобразных ряда шаров зафиксированы в камере посредством диска 5 и стакана 6. В стакане 6 выполнены основные сопла 7, предназначенные для направления струй сжатого воздуха на шары 3, 4 обоих кольцеобразных рядов. В диске 5 выполнены дополнительные сопла 8, предназначенные для направления струй сжатого воздуха исключительно на шары 4. Инструментом обрабатывают заготовку 9 с шириной зоны обработки А. Инструмент работает следующим образом. 2 1373 Инструмент крепят, например, в резцедержателе продольно-строгального станка и подводят к обрабатываемой заготовке 8 (например, направляющей станины), установленной на столе станка и сообщают перемещение вдоль обрабатываемой плоской поверхности. Включают сжатый воздух. Под действием сжатого воздуха, подводимого от системы питания (не показана) через осевой канал оправки 1, тангенциальные основные сопла в стакане 6 и дополнительные сопла в диске 5, деформирующие элементы 4 прижимаются к обрабатываемой поверхности и начинают совершать орбитальное вращение вокруг оси инструмента, а приводящие шары 3 совершают те же движения перекатываясь по дорожке качения диска 5. Пластическое деформирование обрабатываемой поверхности происходит за счет того, что в зоне обработки приводящие элементы 3 наносят удары по деформирующим элементам 4, а те, в свою очередь, по заготовке 8. Приводящие элементы 3, при выходе из зоны обработки, приподнимаются над деформирующими элементами 4 в силу того, что поверхность дорожки качения диска 5 имеет специальный профиль. Такое исполнение инструмента позволяет деформирующим элементам развивать намного большую скорость, в отличие от инструмента-прототипа, что значительно повышает производительность обработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
