Установка разрывная

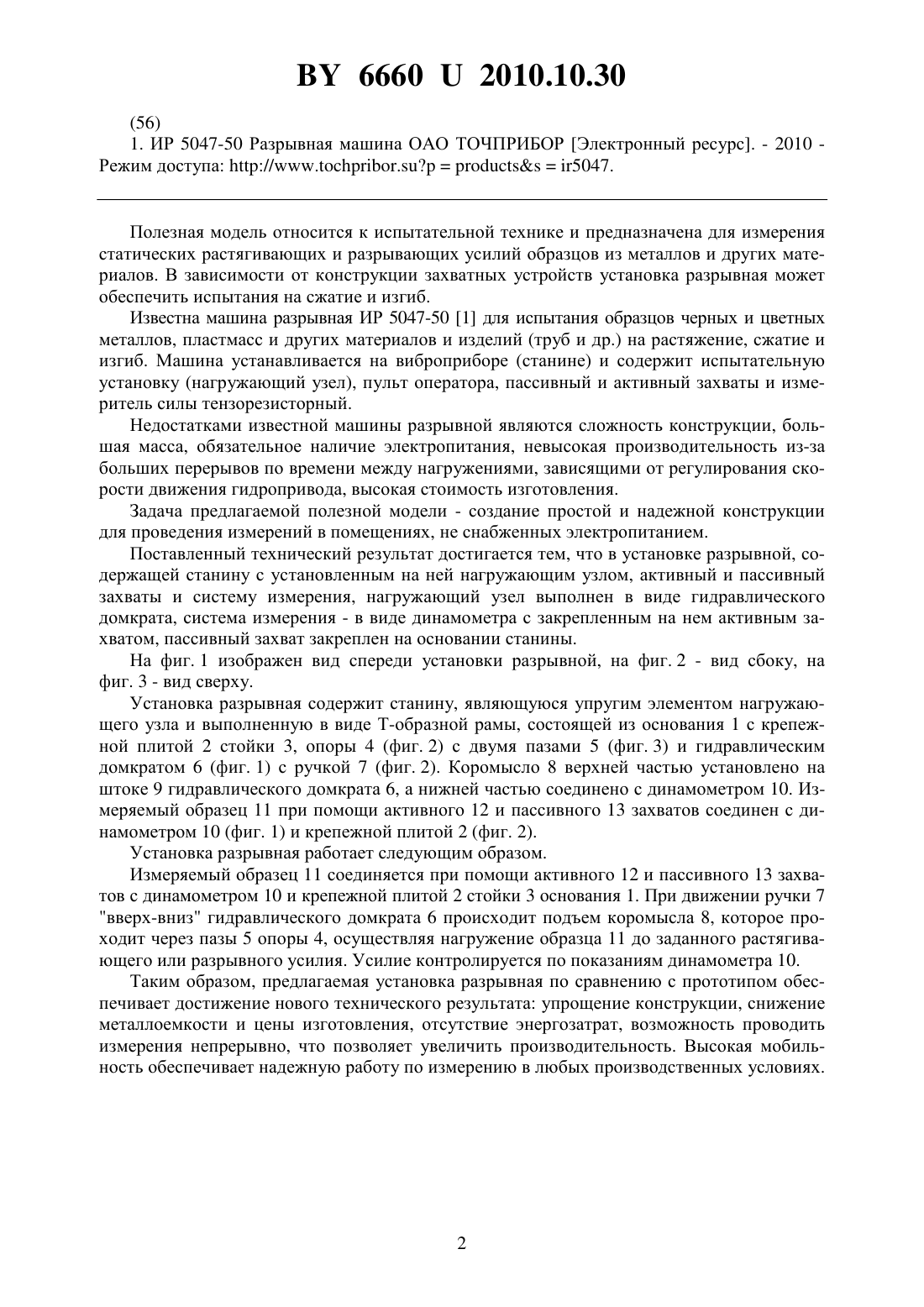

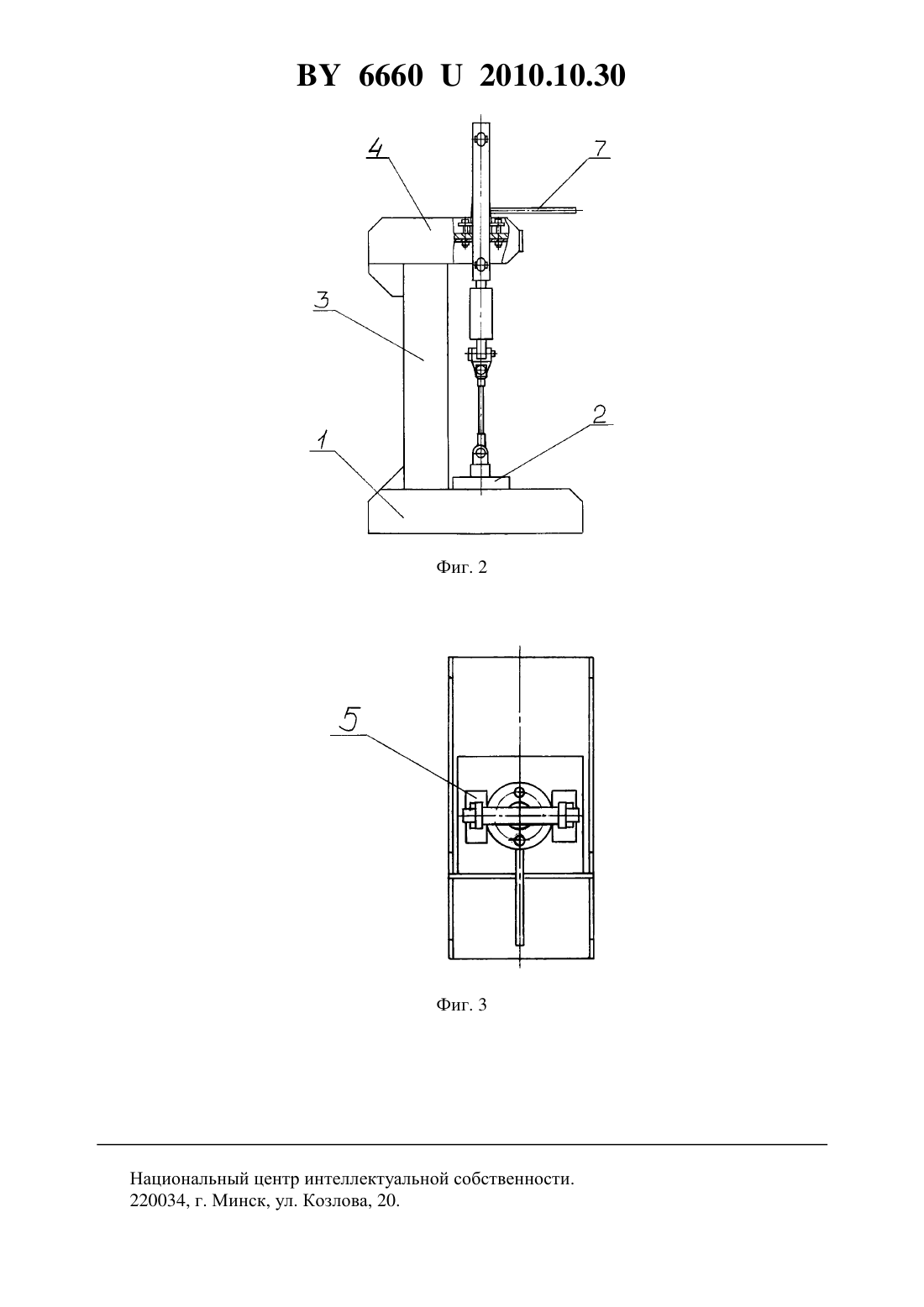

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное научное учреждение Институт порошковой металлургии Республиканское научно-производственное унитарное предприятие СКБ НЕМИГА(72) Авторы Коваленко Михаил Иванович Шевелев Александр Ильич Тимофеев Александр Сергеевич(73) Патентообладатели Государственное научное учреждение Институт порошковой металлургии Республиканское научно-производственное унитарное предприятие СКБ НЕМИГА(57) Установка разрывная, содержащая станину с установленным на ней нагружающим узлом, активный и пассивный захваты и систему измерения, отличающаяся тем, что нагружающий узел выполнен в виде гидравлического домкрата, система измерения - в виде динамометра с закрепленным на нем активным захватом, пассивный захват закреплен на основании станины.(56) 1. ИР 5047-50 Разрывная машина ОАО ТОЧПРИБОР Электронный ресурс. - 2010 Режим доступа //5047. Полезная модель относится к испытательной технике и предназначена для измерения статических растягивающих и разрывающих усилий образцов из металлов и других материалов. В зависимости от конструкции захватных устройств установка разрывная может обеспечить испытания на сжатие и изгиб. Известна машина разрывная ИР 5047-50 1 для испытания образцов черных и цветных металлов, пластмасс и других материалов и изделий (труб и др.) на растяжение, сжатие и изгиб. Машина устанавливается на виброприборе (станине) и содержит испытательную установку (нагружающий узел), пульт оператора, пассивный и активный захваты и измеритель силы тензорезисторный. Недостатками известной машины разрывной являются сложность конструкции, большая масса, обязательное наличие электропитания, невысокая производительность из-за больших перерывов по времени между нагружениями, зависящими от регулирования скорости движения гидропривода, высокая стоимость изготовления. Задача предлагаемой полезной модели - создание простой и надежной конструкции для проведения измерений в помещениях, не снабженных электропитанием. Поставленный технический результат достигается тем, что в установке разрывной, содержащей станину с установленным на ней нагружающим узлом, активный и пассивный захваты и систему измерения, нагружающий узел выполнен в виде гидравлического домкрата, система измерения - в виде динамометра с закрепленным на нем активным захватом, пассивный захват закреплен на основании станины. На фиг. 1 изображен вид спереди установки разрывной, на фиг. 2 - вид сбоку, на фиг. 3 - вид сверху. Установка разрывная содержит станину, являющуюся упругим элементом нагружающего узла и выполненную в виде Т-образной рамы, состоящей из основания 1 с крепежной плитой 2 стойки 3, опоры 4 (фиг. 2) с двумя пазами 5 (фиг. 3) и гидравлическим домкратом 6 (фиг. 1) с ручкой 7 (фиг. 2). Коромысло 8 верхней частью установлено на штоке 9 гидравлического домкрата 6, а нижней частью соединено с динамометром 10. Измеряемый образец 11 при помощи активного 12 и пассивного 13 захватов соединен с динамометром 10 (фиг. 1) и крепежной плитой 2 (фиг. 2). Установка разрывная работает следующим образом. Измеряемый образец 11 соединяется при помощи активного 12 и пассивного 13 захватов с динамометром 10 и крепежной плитой 2 стойки 3 основания 1. При движении ручки 7 вверх-вниз гидравлического домкрата 6 происходит подъем коромысла 8, которое проходит через пазы 5 опоры 4, осуществляя нагружение образца 11 до заданного растягивающего или разрывного усилия. Усилие контролируется по показаниям динамометра 10. Таким образом, предлагаемая установка разрывная по сравнению с прототипом обеспечивает достижение нового технического результата упрощение конструкции, снижение металлоемкости и цены изготовления, отсутствие энергозатрат, возможность проводить измерения непрерывно, что позволяет увеличить производительность. Высокая мобильность обеспечивает надежную работу по измерению в любых производственных условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
