Винтовая свая

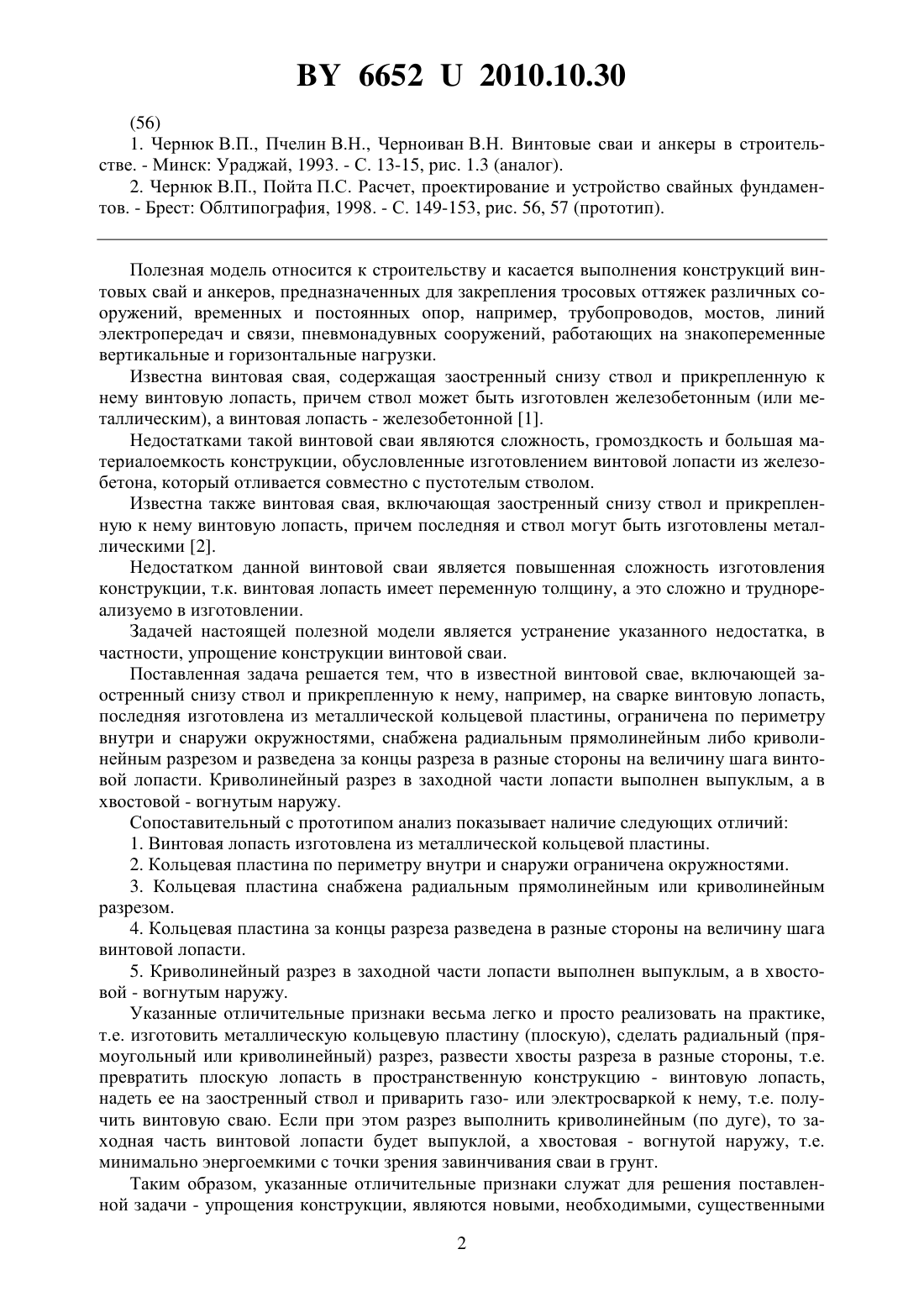

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Савчук Николай Викторович Пчлин Вячеслав Николаевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Винтовая свая, включающая заостренный снизу ствол и прикрепленную к нему,например, на сварке винтовую лопасть, отличающаяся тем, что винтовая лопасть изготовлена из металлической кольцевой пластины, ограничена по периметру внутри и снаружи окружностями, снабжена радиальным прямолинейным либо криволинейным разрезом и разведена за концы разреза в разные стороны на величину шага винтовой лопасти. 2. Винтовая свая по п. 1, отличающаяся тем, что криволинейный разрез в заходной части лопасти выполнен выпуклым, а в хвостовой - вогнутым наружу.(56) 1. Чернюк В.П., Пчелин В.Н., Черноиван В.Н. Винтовые сваи и анкеры в строительстве. - Минск Ураджай, 1993. - С. 13-15, рис. 1.3 (аналог). 2. Чернюк В.П., Пойта П.С. Расчет, проектирование и устройство свайных фундаментов. - Брест Облтипография, 1998. - С. 149-153, рис. 56, 57 (прототип). Полезная модель относится к строительству и касается выполнения конструкций винтовых свай и анкеров, предназначенных для закрепления тросовых оттяжек различных сооружений, временных и постоянных опор, например, трубопроводов, мостов, линий электропередач и связи, пневмонадувных сооружений, работающих на знакопеременные вертикальные и горизонтальные нагрузки. Известна винтовая свая, содержащая заостренный снизу ствол и прикрепленную к нему винтовую лопасть, причем ствол может быть изготовлен железобетонным (или металлическим), а винтовая лопасть - железобетонной 1. Недостатками такой винтовой сваи являются сложность, громоздкость и большая материалоемкость конструкции, обусловленные изготовлением винтовой лопасти из железобетона, который отливается совместно с пустотелым стволом. Известна также винтовая свая, включающая заостренный снизу ствол и прикрепленную к нему винтовую лопасть, причем последняя и ствол могут быть изготовлены металлическими 2. Недостатком данной винтовой сваи является повышенная сложность изготовления конструкции, т.к. винтовая лопасть имеет переменную толщину, а это сложно и труднореализуемо в изготовлении. Задачей настоящей полезной модели является устранение указанного недостатка, в частности, упрощение конструкции винтовой сваи. Поставленная задача решается тем, что в известной винтовой свае, включающей заостренный снизу ствол и прикрепленную к нему, например, на сварке винтовую лопасть,последняя изготовлена из металлической кольцевой пластины, ограничена по периметру внутри и снаружи окружностями, снабжена радиальным прямолинейным либо криволинейным разрезом и разведена за концы разреза в разные стороны на величину шага винтовой лопасти. Криволинейный разрез в заходной части лопасти выполнен выпуклым, а в хвостовой - вогнутым наружу. Сопоставительный с прототипом анализ показывает наличие следующих отличий 1. Винтовая лопасть изготовлена из металлической кольцевой пластины. 2. Кольцевая пластина по периметру внутри и снаружи ограничена окружностями. 3. Кольцевая пластина снабжена радиальным прямолинейным или криволинейным разрезом. 4. Кольцевая пластина за концы разреза разведена в разные стороны на величину шага винтовой лопасти. 5. Криволинейный разрез в заходной части лопасти выполнен выпуклым, а в хвостовой - вогнутым наружу. Указанные отличительные признаки весьма легко и просто реализовать на практике,т.е. изготовить металлическую кольцевую пластину (плоскую), сделать радиальный (прямоугольный или криволинейный) разрез, развести хвосты разреза в разные стороны, т.е. превратить плоскую лопасть в пространственную конструкцию - винтовую лопасть,надеть ее на заостренный ствол и приварить газо- или электросваркой к нему, т.е. получить винтовую сваю. Если при этом разрез выполнить криволинейным (по дуге), то заходная часть винтовой лопасти будет выпуклой, а хвостовая - вогнутой наружу, т.е. минимально энергоемкими с точки зрения завинчивания сваи в грунт. Таким образом, указанные отличительные признаки служат для решения поставленной задачи - упрощения конструкции, являются новыми, необходимыми, существенными 2 66522010.10.30 и достаточными для получения положительного эффекта и реализации устройства. Простота изготовления винтовой сваи и работоспособность объекта, на наш взгляд, очевидны. Конструкцию винтовой сваи можно легко изготовить из отрезков металлических труб и листов при помощи газо- или электросварки. Сравнение заявленного устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну данного объекта. По крайней мере, авторам подобные решения не известны. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображена в аксонометрии предлагаемая винтовая свая с криволинейным разрезом, общий вид на фиг. 2 винтовая лопасть в виде кольцевой пластины с прямолинейным разрезом до разведения заходной и хвостовой частей лопасти, план на фиг. 3 - то же, с криволинейным разрезом. Обозначения 1 - ствол 2 - винтовая лопасть 3 - кольцевая пластина 4 - разрез 5 - выпуклая заходная часть лопасти 6 - вогнутая хвостовая часть лопасти. Винтовая свая состоит из заостренного снизу ствола 1 с прикрепленной к нему сваркой винтовой лопастью 2 в виде металлической кольцевой пластины 3, ограниченной по периметру внутри и снаружи окружностями радиусамии(фиг. 1). Винтовая лопасть 2(ранее кольцевая пластина 3) снабжена радиальным прямолинейным (фиг. 2) или криволинейным (фиг. 3) разрезом 4. Кольцевая пластина 3 после разведения за концы разреза 4 в разные стороны на величину шагапревращается в винтовую лопасть 2, а после приварки ее к стволу 1 - в винтовую сваю (фиг. 1). В зависимости от выполнения разреза 4 прямолинейным (фиг. 2) или криволинейным (фиг. 3) заходная часть винтовой лопасти 2 может быть тупой или скругленной - выпуклой 5 (фиг. 1). Соответственно, также может быть образована и хвостовая часть лопасти 2 - тупой или изогнутой - вогнутой 6 (фиг. 1) Погружают сваю в грунт вращением путем приложения к стволу 1 осевого усилия и крутящего момента. Для снижения энергозатрат на погружение винтовой сваи заходная часть 5 винтовой лопасти 2 после изготовления может быть заострена или превращена в любой режущий грунт профиль (на фиг. 1 не показано). Конструкция сваи весьма проста (авторам проще конструкции не известны). Металлои материалоемкость минимальны. Свая эффективна в промышленном, гражданском и сельскохозяйственном строительстве, может дать существенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
