Установка для динамических испытаний тороидальных неметаллических изделий
Номер патента: U 3845
Опубликовано: 30.08.2007
Авторы: Зайцев Игорь Георгиевич, Прокопчик Юрий Александрович, Суровьев Александр Михайлович, Маршин Игорь Владимирович, Максимов Анатолий Леонидович, Галимский Иван Викторович
Текст

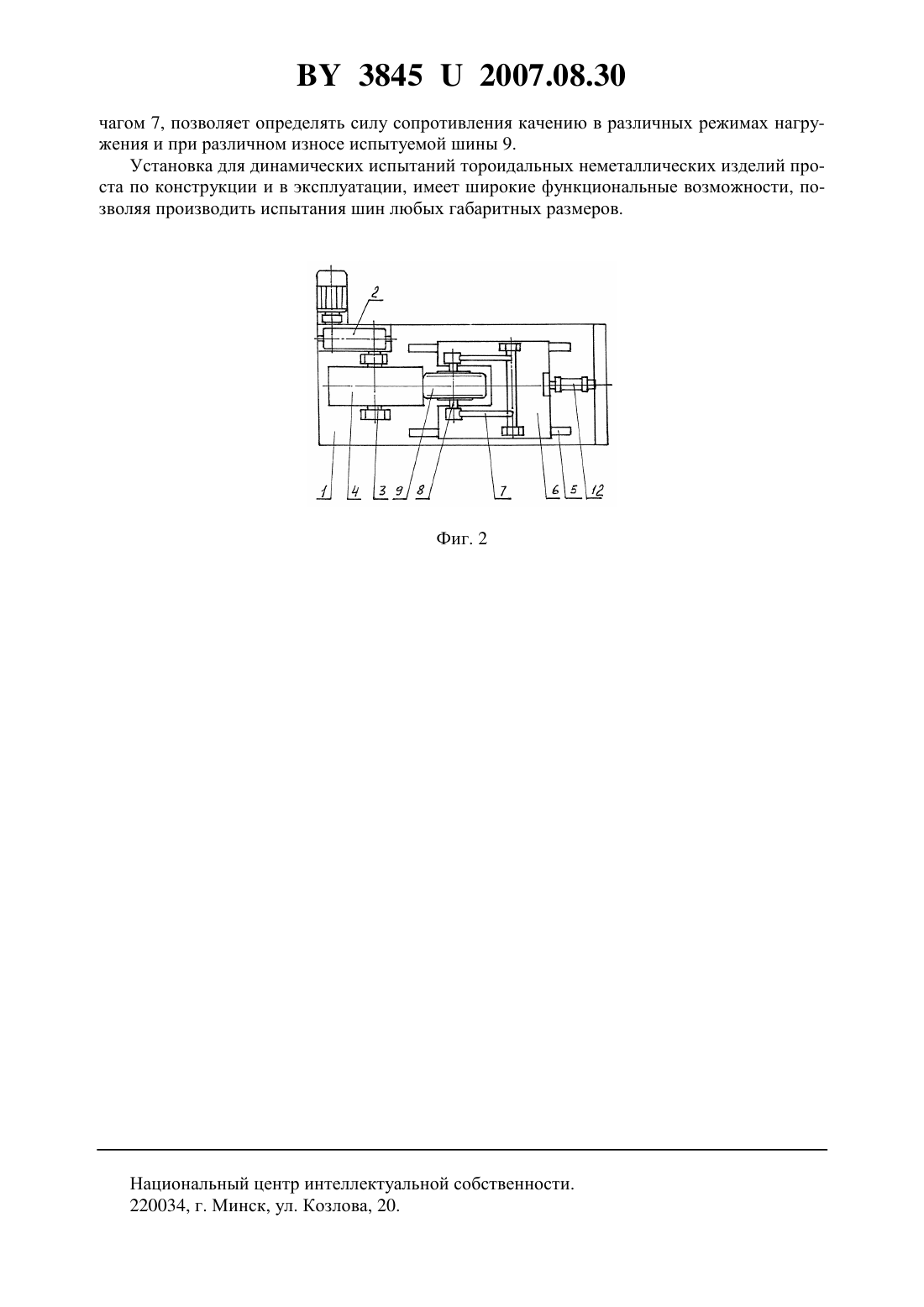

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ ТОРОИДАЛЬНЫХ НЕМЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ(71) Заявитель Открытое акционерное общество БЕЛШИНА(72) Авторы Галимский Иван Викторович Зайцев Игорь Георгиевич Максимов Анатолий Леонидович Маршин Игорь Владимирович Прокопчик Юрий Александрович Суровьев Александр Михайлович(73) Патентообладатель Открытое акционерное общество БЕЛШИНА(57) 1. Установка для динамических испытаний тороидальных неметаллических изделий,содержащая станину с установленным на ней с возможностью свободного вращения на валу привода барабаном, который взаимодействует с испытываемым изделием, силовой цилиндр и датчик силоизмерения, отличающаяся тем, что подвижная платформа с шарнирно укрепленным П-образным поворотным рычагом с испытываемым изделием установлена на станине с возможностью перемещения по направляющим посредством силового цилиндра, при этом П-образный поворотный рычаг смонтирован с возможностью взаимодействия с закрепленным на подвижной платформе датчиком силоизмерения. 2. Установка по п. 1, отличающаяся тем, что на подвижной платформе установлен фиксатор с возможностью взаимодействия с П-образным поворотным рычагом.(56) 1. Рязанское научно-техническое акционерное предприятие Нефтехиммашсистемы,Стенд ИМШ-3 М, руководство по эксплуатации ИМШ-3 М.00.00.00.000.РЗ. Ч. 1, 2, 1994. 2. А.с. СССР 1601542, МПК 501 М 17/02, 1990. 38452007.08.30 Полезная модель относится к оборудованию для испытания транспортных средств, в частности к оборудованию для испытания эксплуатационных свойств шин, и может быть использована для определения выходных характеристик и контроля качества шин. Известен стенд 1 для испытания шин на пробег под нагрузкой, содержащий станину с установленным на ней массивным вращающимся барабаном, подвижную радиально барабану платформу с неподвижно закрепленной на ней покрышкой и механизм нагружения. Однако данная конструкция стенда имеет ограниченные функциональные возможности для определения эксплуатационных характеристик шин. Наиболее близким по достигаемому результату является устройство для динамических испытаний шин 2, содержащее станину, каретку с осью для установки колеса с испытуемой шиной, по меньшей мере два одинаковой длины параллельных рычага, одни концы которых шарнирно связаны со станиной, а другие шарнирно соединены с кареткой. Беговой барабан с приводом, свободно установленный на валу, имеет шарнирно установленный на валу гидроцилиндр нагружения шины. Шток гидроцилиндра шарнирно связан через силоизмерительный датчик с концом одного из рычагов и с кареткой. Устройство имеет дополнительный рычаг, который установлен параллельно двум рычагам шарнирно на станине, имеет с ними равную длину и шарнирно связан со штоком и силоизмерительным датчиком. Недостатком данного устройства является наличие сложной кинематической системы измерения, ее неточности и погрешности измерения, сложность конструкции. Задачами полезной модели являются упрощение конструкции оборудования для испытания, расширение функциональных возможностей. Сущность полезной модели состоит в том, что установка для динамических испытаний тороидальных неметаллических изделий содержит станину с установленным приводом, на валу которого свободно вращается барабан, взаимодействующий с испытуемым изделием, силовой цилиндр и датчик силоизмерения. От известных установка отличается тем, что подвижную платформу с шарнирно укрепленным на последней П-образным поворотным рычагом с испытуемым изделием по направляющим станины перемещает смонтированный на ней силовой цилиндр. П-образный поворотный рычаг взаимодействует с датчиком силоизмерения, закрепленным на подвижной платформе и установленным на ней фиксатором. Заявленную полезную модель поясняют чертежи. На фиг. 1 изображен общий вид установки для динамических испытаний тороидальных неметаллических изделий, на фиг. 2- вид установки сверху. Установка для динамических испытаний тороидальных неметаллических изделий содержит станину 1 с приводом 2, на валу 3 которого смонтирован барабан 4. На станине 1 установлены направляющие 5, по которым перемещают подвижную платформу 6. На подвижной платформе 6 шарнирно укреплен П-образный поворотный рычаг 7 с установленной посредством оси 8 испытуемой шиной 9. На подвижной платформе 6 также установлены датчик силоизмерения 10 и фиксатор 11. Силовой цилиндр 12 укреплен на станине 1 с возможностью взаимодействия с подвижной платформой 6. Работает установка для динамических испытаний тороидальных неметаллических изделий следующим образом. После монтажа испытуемой шины 9 посредством оси 8 на П-образном поворотном рычаге 7 отводится фиксатор 11, и П-образный поворотный рычаг 7 входит во взаимодействие с датчиком силоизмерения 10. Привод 2, установленный на станине 1, посредством вала привода 3 приводит во вращение барабан 4. Силовой цилиндр 12 создает прижимное нагрузочное усилие, передавая его через перемещаемую по направляющим 5 подвижную платформу 6. Испытуемая шина 9 оказывается плотно прижатой к барабану 4, вынужденное вращение. Датчик силоизмерения 10, взаимодействуя с П-образным поворотным ры 2 38452007.08.30 чагом 7, позволяет определять силу сопротивления качению в различных режимах нагружения и при различном износе испытуемой шины 9. Установка для динамических испытаний тороидальных неметаллических изделий проста по конструкции и в эксплуатации, имеет широкие функциональные возможности, позволяя производить испытания шин любых габаритных размеров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01M 17/02
Метки: тороидальных, динамических, изделий, неметаллических, испытаний, установка
