Передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов

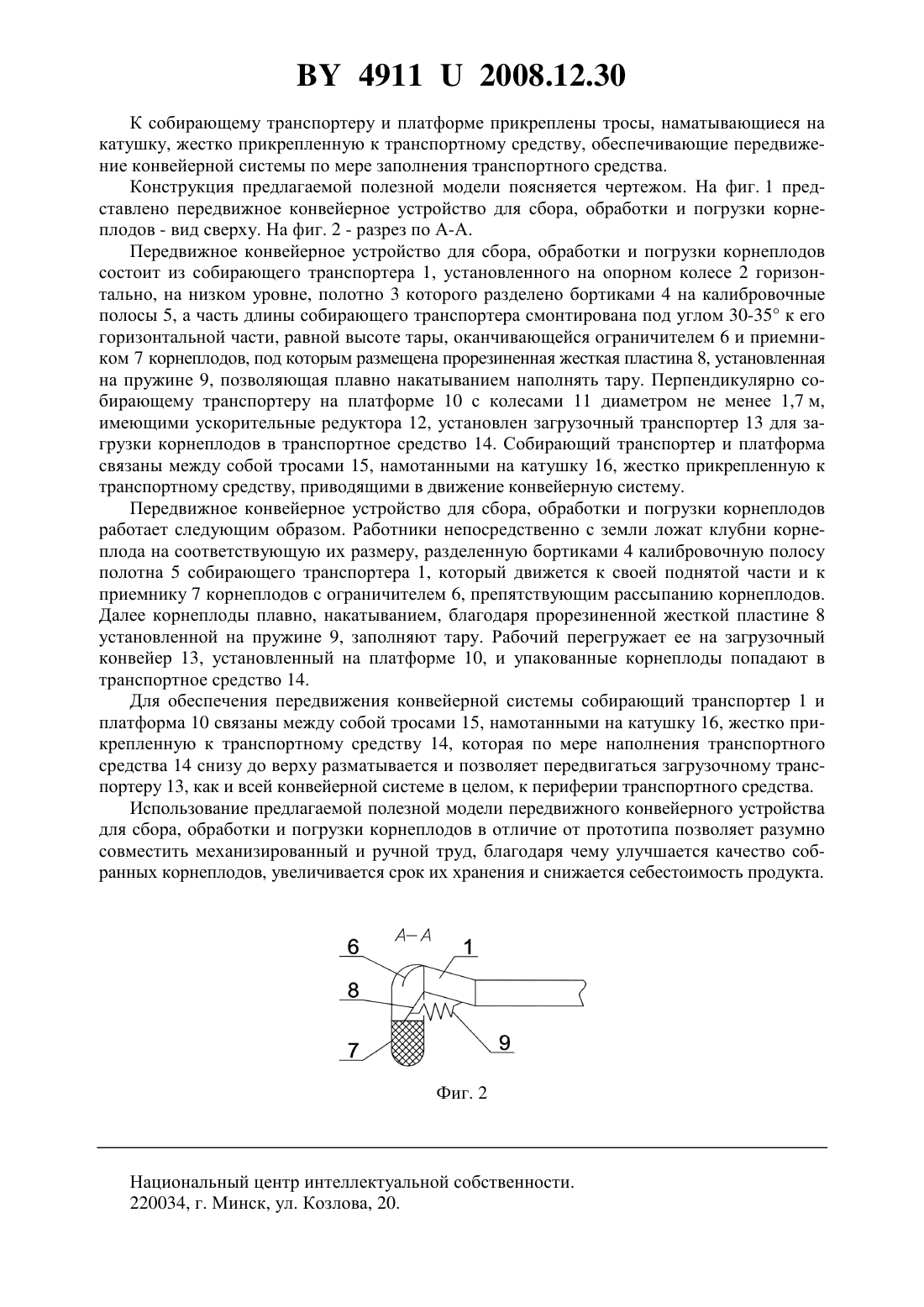

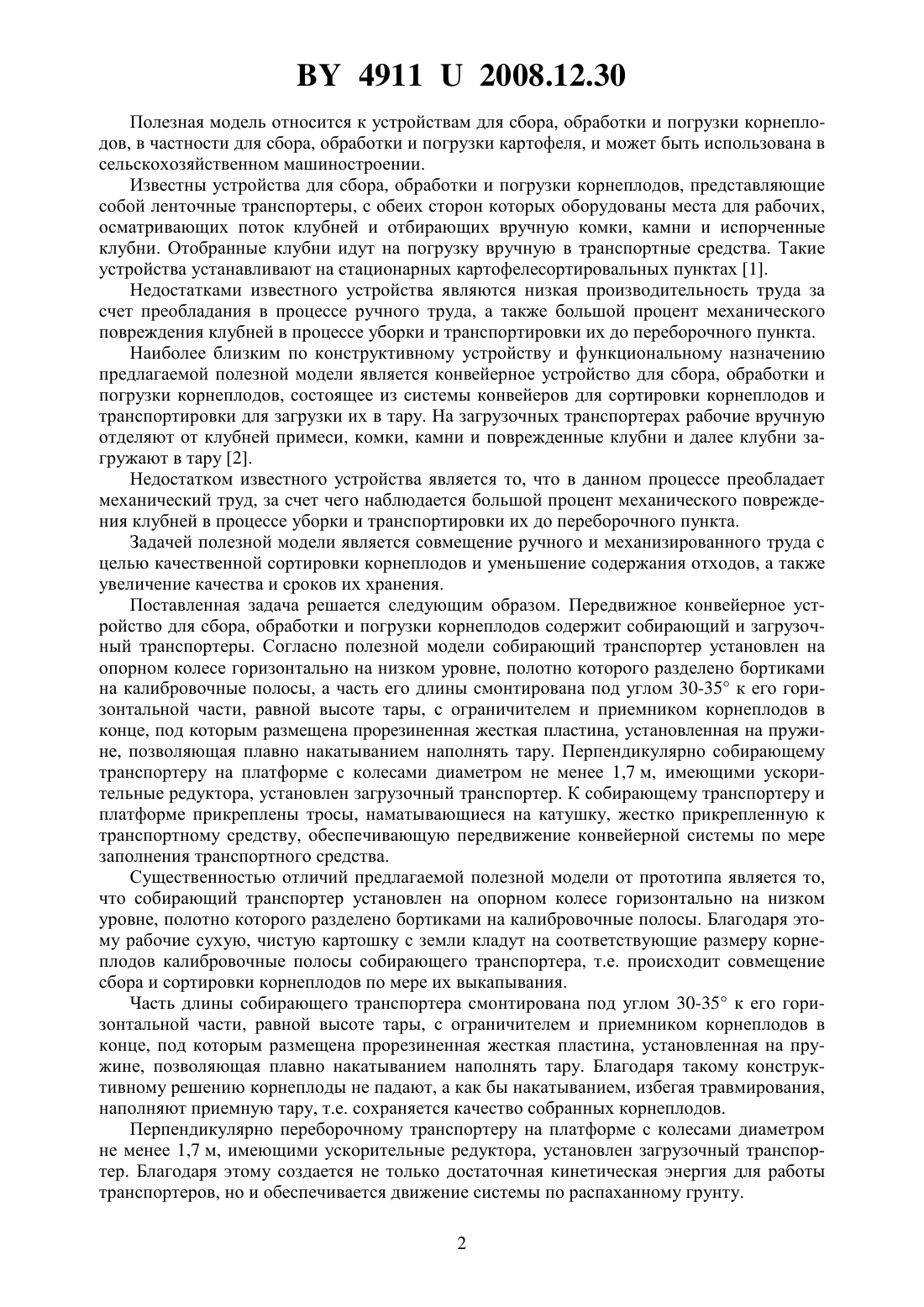

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕДВИЖНОЕ КОНВЕЙЕРНОЕ УСТРОЙСТВО ДЛЯ СБОРА, ОБРАБОТКИ И ПОГРУЗКИ КОРНЕПЛОДОВ(71) Заявитель Петушок Андрей Николаевич(72) Автор Петушок Андрей Николаевич(73) Патентообладатель Петушок Андрей Николаевич(57) Передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов,содержащее собирающий и загрузочный транспортеры, отличающееся тем, что собирающий транспортер установлен на опорном колесе горизонтально земле на низком уровне, полотно которого разделено бортиками на калибровочные полосы, а часть его длины смонтирована под углом 30-35 к его горизонтальной части, равной высоте тары, с ограничителем и приемником корнеплодов в конце, под которым размещена прорезиненная жесткая пластина, установленная на пружине, позволяющая плавно накатыванием наполнять тару, причем перпендикулярно переборочному транспортеру на платформе с колесами диаметром не менее 1,7 м, имеющими ускорительные редуктора, установлен загрузочный транспортер, а к собирающему транспортеру и платформе прикреплены тросы, наматывающиеся на катушку, жестко прикрепленную к транспортному средству, обеспечивающие передвижение конвейерной системы по мере заполнения транспортного средства. 49112008.12.30 Полезная модель относится к устройствам для сбора, обработки и погрузки корнеплодов, в частности для сбора, обработки и погрузки картофеля, и может быть использована в сельскохозяйственном машиностроении. Известны устройства для сбора, обработки и погрузки корнеплодов, представляющие собой ленточные транспортеры, с обеих сторон которых оборудованы места для рабочих,осматривающих поток клубней и отбирающих вручную комки, камни и испорченные клубни. Отобранные клубни идут на погрузку вручную в транспортные средства. Такие устройства устанавливают на стационарных картофелесортировальных пунктах 1. Недостатками известного устройства являются низкая производительность труда за счет преобладания в процессе ручного труда, а также большой процент механического повреждения клубней в процессе уборки и транспортировки их до переборочного пункта. Наиболее близким по конструктивному устройству и функциональному назначению предлагаемой полезной модели является конвейерное устройство для сбора, обработки и погрузки корнеплодов, состоящее из системы конвейеров для сортировки корнеплодов и транспортировки для загрузки их в тару. На загрузочных транспортерах рабочие вручную отделяют от клубней примеси, комки, камни и поврежденные клубни и далее клубни загружают в тару 2. Недостатком известного устройства является то, что в данном процессе преобладает механический труд, за счет чего наблюдается большой процент механического повреждения клубней в процессе уборки и транспортировки их до переборочного пункта. Задачей полезной модели является совмещение ручного и механизированного труда с целью качественной сортировки корнеплодов и уменьшение содержания отходов, а также увеличение качества и сроков их хранения. Поставленная задача решается следующим образом. Передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов содержит собирающий и загрузочный транспортеры. Согласно полезной модели собирающий транспортер установлен на опорном колесе горизонтально на низком уровне, полотно которого разделено бортиками на калибровочные полосы, а часть его длины смонтирована под углом 30-35 к его горизонтальной части, равной высоте тары, с ограничителем и приемником корнеплодов в конце, под которым размещена прорезиненная жесткая пластина, установленная на пружине, позволяющая плавно накатыванием наполнять тару. Перпендикулярно собирающему транспортеру на платформе с колесами диаметром не менее 1,7 м, имеющими ускорительные редуктора, установлен загрузочный транспортер. К собирающему транспортеру и платформе прикреплены тросы, наматывающиеся на катушку, жестко прикрепленную к транспортному средству, обеспечивающую передвижение конвейерной системы по мере заполнения транспортного средства. Существенностью отличий предлагаемой полезной модели от прототипа является то,что собирающий транспортер установлен на опорном колесе горизонтально на низком уровне, полотно которого разделено бортиками на калибровочные полосы. Благодаря этому рабочие сухую, чистую картошку с земли кладут на соответствующие размеру корнеплодов калибровочные полосы собирающего транспортера, т.е. происходит совмещение сбора и сортировки корнеплодов по мере их выкапывания. Часть длины собирающего транспортера смонтирована под углом 30-35 к его горизонтальной части, равной высоте тары, с ограничителем и приемником корнеплодов в конце, под которым размещена прорезиненная жесткая пластина, установленная на пружине, позволяющая плавно накатыванием наполнять тару. Благодаря такому конструктивному решению корнеплоды не падают, а как бы накатыванием, избегая травмирования,наполняют приемную тару, т.е. сохраняется качество собранных корнеплодов. Перпендикулярно переборочному транспортеру на платформе с колесами диаметром не менее 1,7 м, имеющими ускорительные редуктора, установлен загрузочный транспортер. Благодаря этому создается не только достаточная кинетическая энергия для работы транспортеров, но и обеспечивается движение системы по распаханному грунту. 2 49112008.12.30 К собирающему транспортеру и платформе прикреплены тросы, наматывающиеся на катушку, жестко прикрепленную к транспортному средству, обеспечивающие передвижение конвейерной системы по мере заполнения транспортного средства. Конструкция предлагаемой полезной модели поясняется чертежом. На фиг. 1 представлено передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов - вид сверху. На фиг. 2 - разрез по А-А. Передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов состоит из собирающего транспортера 1, установленного на опорном колесе 2 горизонтально, на низком уровне, полотно 3 которого разделено бортиками 4 на калибровочные полосы 5, а часть длины собирающего транспортера смонтирована под углом 30-35 к его горизонтальной части, равной высоте тары, оканчивающейся ограничителем 6 и приемником 7 корнеплодов, под которым размещена прорезиненная жесткая пластина 8, установленная на пружине 9, позволяющая плавно накатыванием наполнять тару. Перпендикулярно собирающему транспортеру на платформе 10 с колесами 11 диаметром не менее 1,7 м,имеющими ускорительные редуктора 12, установлен загрузочный транспортер 13 для загрузки корнеплодов в транспортное средство 14. Собирающий транспортер и платформа связаны между собой тросами 15, намотанными на катушку 16, жестко прикрепленную к транспортному средству, приводящими в движение конвейерную систему. Передвижное конвейерное устройство для сбора, обработки и погрузки корнеплодов работает следующим образом. Работники непосредственно с земли ложат клубни корнеплода на соответствующую их размеру, разделенную бортиками 4 калибровочную полосу полотна 5 собирающего транспортера 1, который движется к своей поднятой части и к приемнику 7 корнеплодов с ограничителем 6, препятствующим рассыпанию корнеплодов. Далее корнеплоды плавно, накатыванием, благодаря прорезиненной жесткой пластине 8 установленной на пружине 9, заполняют тару. Рабочий перегружает ее на загрузочный конвейер 13, установленный на платформе 10, и упакованные корнеплоды попадают в транспортное средство 14. Для обеспечения передвижения конвейерной системы собирающий транспортер 1 и платформа 10 связаны между собой тросами 15, намотанными на катушку 16, жестко прикрепленную к транспортному средству 14, которая по мере наполнения транспортного средства 14 снизу до верху разматывается и позволяет передвигаться загрузочному транспортеру 13, как и всей конвейерной системе в целом, к периферии транспортного средства. Использование предлагаемой полезной модели передвижного конвейерного устройства для сбора, обработки и погрузки корнеплодов в отличие от прототипа позволяет разумно совместить механизированный и ручной труд, благодаря чему улучшается качество собранных корнеплодов, увеличивается срок их хранения и снижается себестоимость продукта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
