Устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном

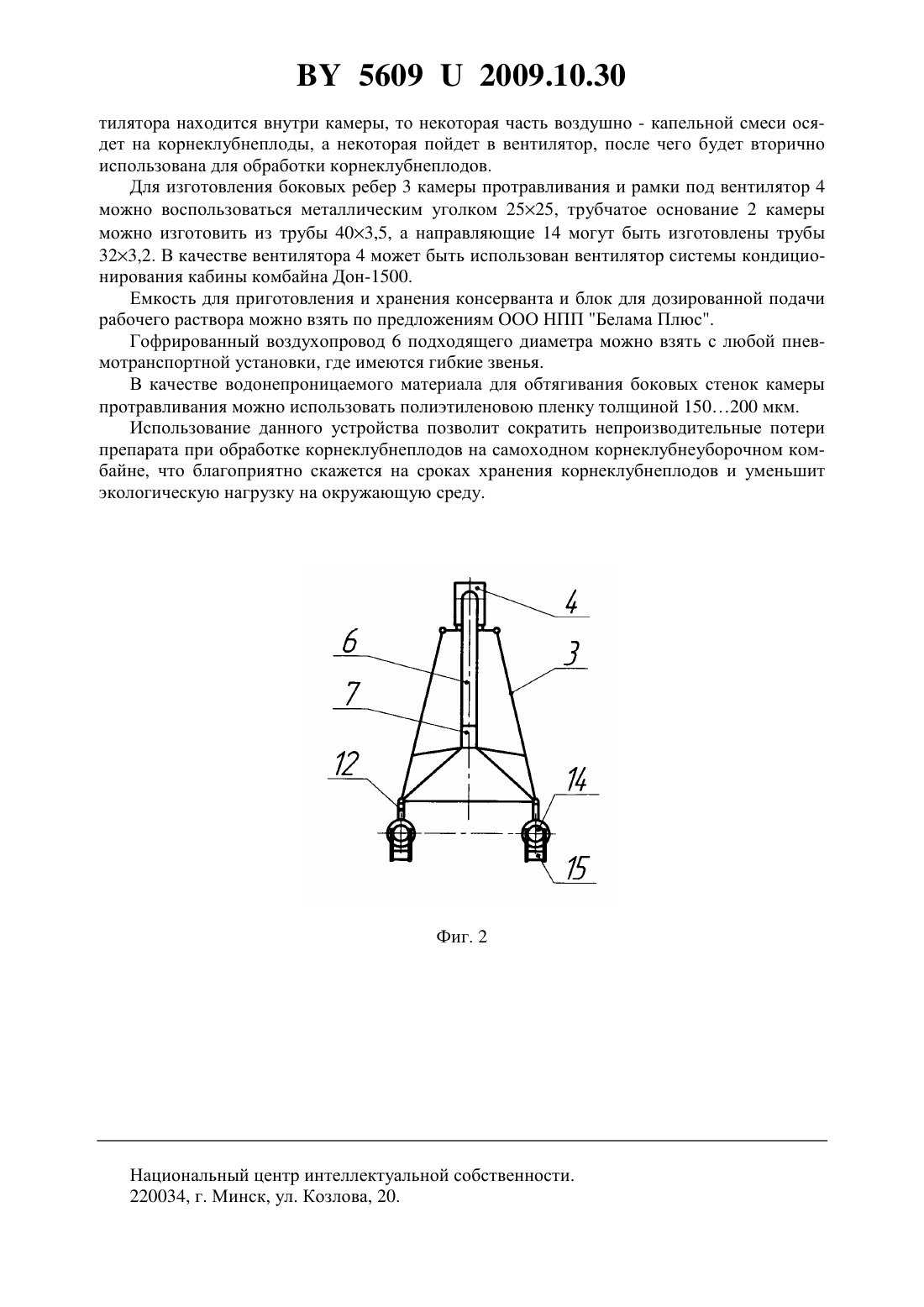

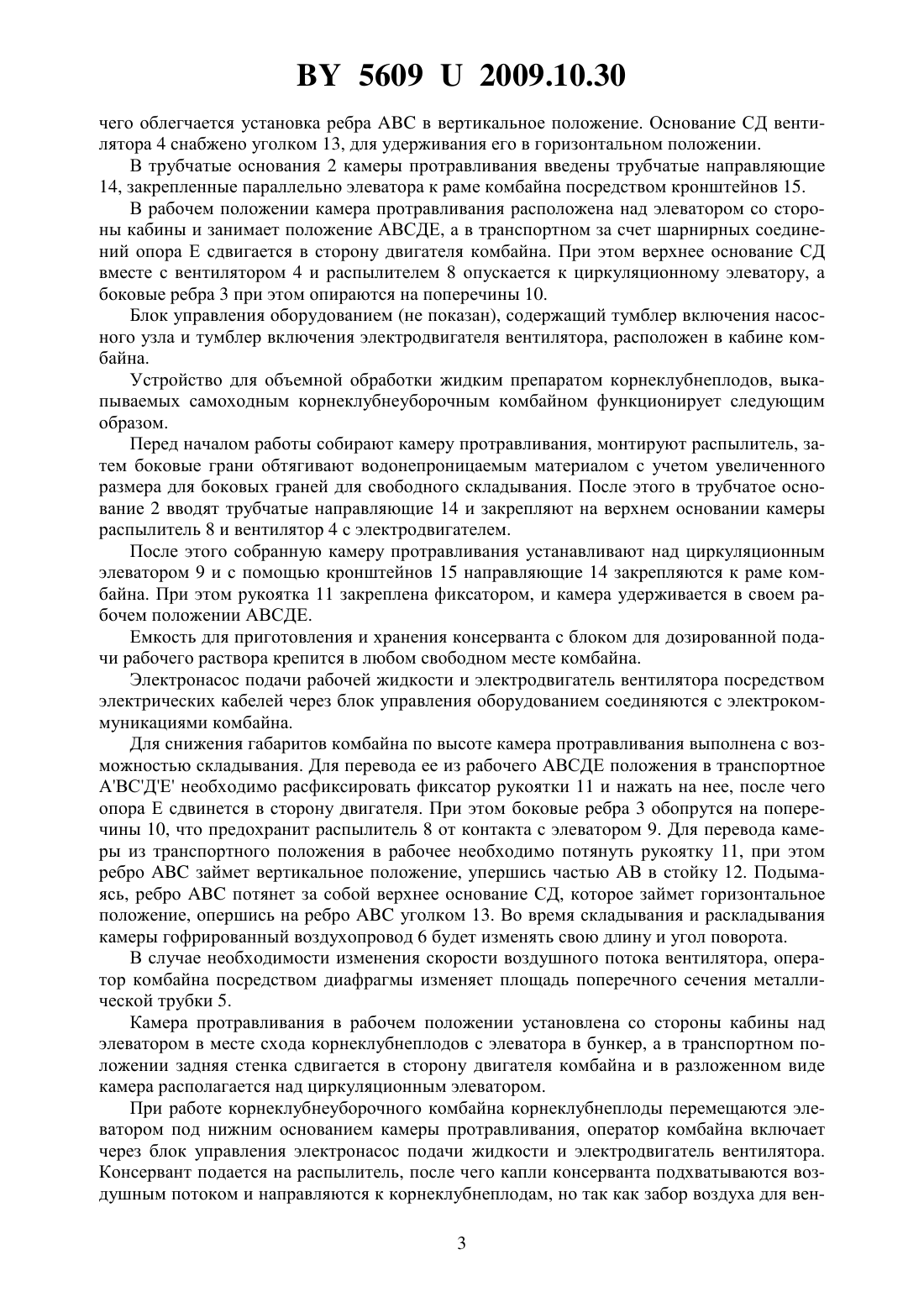

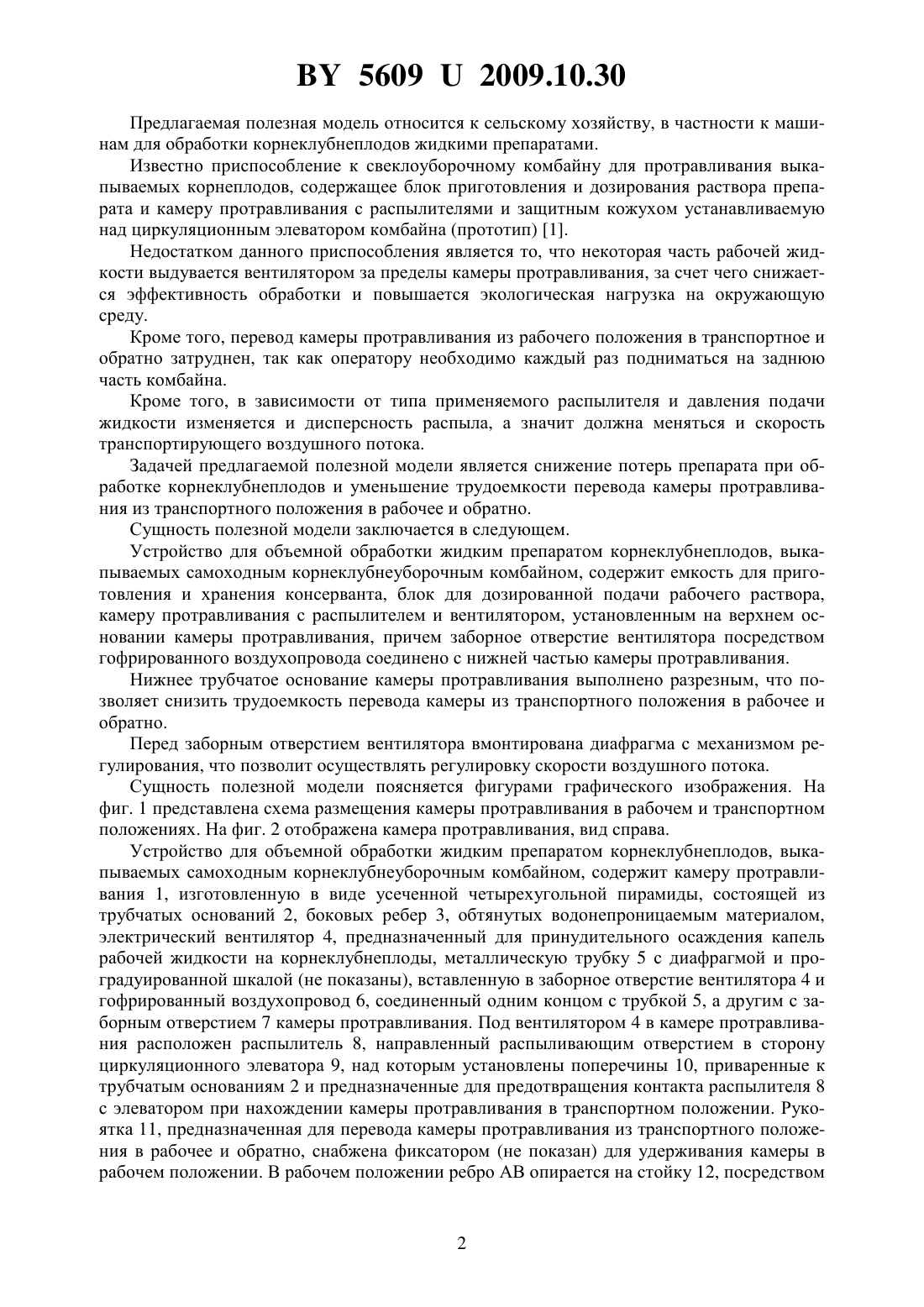

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБЪЕМНОЙ ОБРАБОТКИ ЖИДКИМ ПРЕПАРАТОМ КОРНЕКЛУБНЕПЛОДОВ, ВЫКАПЫВАЕМЫХ САМОХОДНЫМ КОРНЕКЛУБНЕУБОРОЧНЫМ КОМБАЙНОМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Ладутько Сергей Николаевич Заяц Эдуард Владимирович Кузьмицкий Александр Васильевич Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном, содержащее емкость для приготовления и хранения консерванта, блок для дозированной подачи рабочего раствора,камеру протравливания, распылитель, вентилятор, отличающееся тем, что заборное отверстие вентилятора посредством гофрированного воздухопровода соединено с нижней частью камеры протравливания. 2. Устройство по п. 1, отличающееся тем, что нижнее основание камеры протравливания выполнено разрезным. 3. Устройство по п. 1, отличающееся тем, что перед заборным отверстием вентилятора вмонтирована диафрагма с механизмом регулирования. 56092009.10.30 Предлагаемая полезная модель относится к сельскому хозяйству, в частности к машинам для обработки корнеклубнеплодов жидкими препаратами. Известно приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов, содержащее блок приготовления и дозирования раствора препарата и камеру протравливания с распылителями и защитным кожухом устанавливаемую над циркуляционным элеватором комбайна (прототип) 1. Недостатком данного приспособления является то, что некоторая часть рабочей жидкости выдувается вентилятором за пределы камеры протравливания, за счет чего снижается эффективность обработки и повышается экологическая нагрузка на окружающую среду. Кроме того, перевод камеры протравливания из рабочего положения в транспортное и обратно затруднен, так как оператору необходимо каждый раз подниматься на заднюю часть комбайна. Кроме того, в зависимости от типа применяемого распылителя и давления подачи жидкости изменяется и дисперсность распыла, а значит должна меняться и скорость транспортирующего воздушного потока. Задачей предлагаемой полезной модели является снижение потерь препарата при обработке корнеклубнеплодов и уменьшение трудоемкости перевода камеры протравливания из транспортного положения в рабочее и обратно. Сущность полезной модели заключается в следующем. Устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном, содержит емкость для приготовления и хранения консерванта, блок для дозированной подачи рабочего раствора,камеру протравливания с распылителем и вентилятором, установленным на верхнем основании камеры протравливания, причем заборное отверстие вентилятора посредством гофрированного воздухопровода соединено с нижней частью камеры протравливания. Нижнее трубчатое основание камеры протравливания выполнено разрезным, что позволяет снизить трудоемкость перевода камеры из транспортного положения в рабочее и обратно. Перед заборным отверстием вентилятора вмонтирована диафрагма с механизмом регулирования, что позволит осуществлять регулировку скорости воздушного потока. Сущность полезной модели поясняется фигурами графического изображения. На фиг. 1 представлена схема размещения камеры протравливания в рабочем и транспортном положениях. На фиг. 2 отображена камера протравливания, вид справа. Устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном, содержит камеру протравливания 1, изготовленную в виде усеченной четырехугольной пирамиды, состоящей из трубчатых оснований 2, боковых ребер 3, обтянутых водонепроницаемым материалом,электрический вентилятор 4, предназначенный для принудительного осаждения капель рабочей жидкости на корнеклубнеплоды, металлическую трубку 5 с диафрагмой и проградуированной шкалой (не показаны), вставленную в заборное отверстие вентилятора 4 и гофрированный воздухопровод 6, соединенный одним концом с трубкой 5, а другим с заборным отверстием 7 камеры протравливания. Под вентилятором 4 в камере протравливания расположен распылитель 8, направленный распыливающим отверстием в сторону циркуляционного элеватора 9, над которым установлены поперечины 10, приваренные к трубчатым основаниям 2 и предназначенные для предотвращения контакта распылителя 8 с элеватором при нахождении камеры протравливания в транспортном положении. Рукоятка 11, предназначенная для перевода камеры протравливания из транспортного положения в рабочее и обратно, снабжена фиксатором (не показан) для удерживания камеры в рабочем положении. В рабочем положении ребро АВ опирается на стойку 12, посредством 56092009.10.30 чего облегчается установка ребрав вертикальное положение. Основание СД вентилятора 4 снабжено уголком 13, для удерживания его в горизонтальном положении. В трубчатые основания 2 камеры протравливания введены трубчатые направляющие 14, закрепленные параллельно элеватора к раме комбайна посредством кронштейнов 15. В рабочем положении камера протравливания расположена над элеватором со стороны кабины и занимает положение АВСДЕ, а в транспортном за счет шарнирных соединений опора Е сдвигается в сторону двигателя комбайна. При этом верхнее основание СД вместе с вентилятором 4 и распылителем 8 опускается к циркуляционному элеватору, а боковые ребра 3 при этом опираются на поперечины 10. Блок управления оборудованием (не показан), содержащий тумблер включения насосного узла и тумблер включения электродвигателя вентилятора, расположен в кабине комбайна. Устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном функционирует следующим образом. Перед началом работы собирают камеру протравливания, монтируют распылитель, затем боковые грани обтягивают водонепроницаемым материалом с учетом увеличенного размера для боковых граней для свободного складывания. После этого в трубчатое основание 2 вводят трубчатые направляющие 14 и закрепляют на верхнем основании камеры распылитель 8 и вентилятор 4 с электродвигателем. После этого собранную камеру протравливания устанавливают над циркуляционным элеватором 9 и с помощью кронштейнов 15 направляющие 14 закрепляются к раме комбайна. При этом рукоятка 11 закреплена фиксатором, и камера удерживается в своем рабочем положении АВСДЕ. Емкость для приготовления и хранения консерванта с блоком для дозированной подачи рабочего раствора крепится в любом свободном месте комбайна. Электронасос подачи рабочей жидкости и электродвигатель вентилятора посредством электрических кабелей через блок управления оборудованием соединяются с электрокоммуникациями комбайна. Для снижения габаритов комбайна по высоте камера протравливания выполнена с возможностью складывания. Для перевода ее из рабочего АВСДЕ положения в транспортное АВСДЕ необходимо расфиксировать фиксатор рукоятки 11 и нажать на нее, после чего опора Е сдвинется в сторону двигателя. При этом боковые ребра 3 обопрутся на поперечины 10, что предохранит распылитель 8 от контакта с элеватором 9. Для перевода камеры из транспортного положения в рабочее необходимо потянуть рукоятку 11, при этом реброзаймет вертикальное положение, упершись частью АВ в стойку 12. Подымаясь, ребропотянет за собой верхнее основание СД, которое займет горизонтальное положение, опершись на реброуголком 13. Во время складывания и раскладывания камеры гофрированный воздухопровод 6 будет изменять свою длину и угол поворота. В случае необходимости изменения скорости воздушного потока вентилятора, оператор комбайна посредством диафрагмы изменяет площадь поперечного сечения металлической трубки 5. Камера протравливания в рабочем положении установлена со стороны кабины над элеватором в месте схода корнеклубнеплодов с элеватора в бункер, а в транспортном положении задняя стенка сдвигается в сторону двигателя комбайна и в разложенном виде камера располагается над циркуляционным элеватором. При работе корнеклубнеуборочного комбайна корнеклубнеплоды перемещаются элеватором под нижним основанием камеры протравливания, оператор комбайна включает через блок управления электронасос подачи жидкости и электродвигатель вентилятора. Консервант подается на распылитель, после чего капли консерванта подхватываются воздушным потоком и направляются к корнеклубнеплодам, но так как забор воздуха для вен 3 56092009.10.30 тилятора находится внутри камеры, то некоторая часть воздушно - капельной смеси осядет на корнеклубнеплоды, а некоторая пойдет в вентилятор, после чего будет вторично использована для обработки корнеклубнеплодов. Для изготовления боковых ребер 3 камеры протравливания и рамки под вентилятор 4 можно воспользоваться металлическим уголком 2525, трубчатое основание 2 камеры можно изготовить из трубы 403,5, а направляющие 14 могут быть изготовлены трубы 323,2. В качестве вентилятора 4 может быть использован вентилятор системы кондиционирования кабины комбайна Дон-1500. Емкость для приготовления и хранения консерванта и блок для дозированной подачи рабочего раствора можно взять по предложениям ООО НПП Белама Плюс. Гофрированный воздухопровод 6 подходящего диаметра можно взять с любой пневмотранспортной установки, где имеются гибкие звенья. В качестве водонепроницаемого материала для обтягивания боковых стенок камеры протравливания можно использовать полиэтиленовою пленку толщиной 150200 мкм. Использование данного устройства позволит сократить непроизводительные потери препарата при обработке корнеклубнеплодов на самоходном корнеклубнеуборочном комбайне, что благоприятно скажется на сроках хранения корнеклубнеплодов и уменьшит экологическую нагрузку на окружающую среду. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
