Фасонный резцовый блок

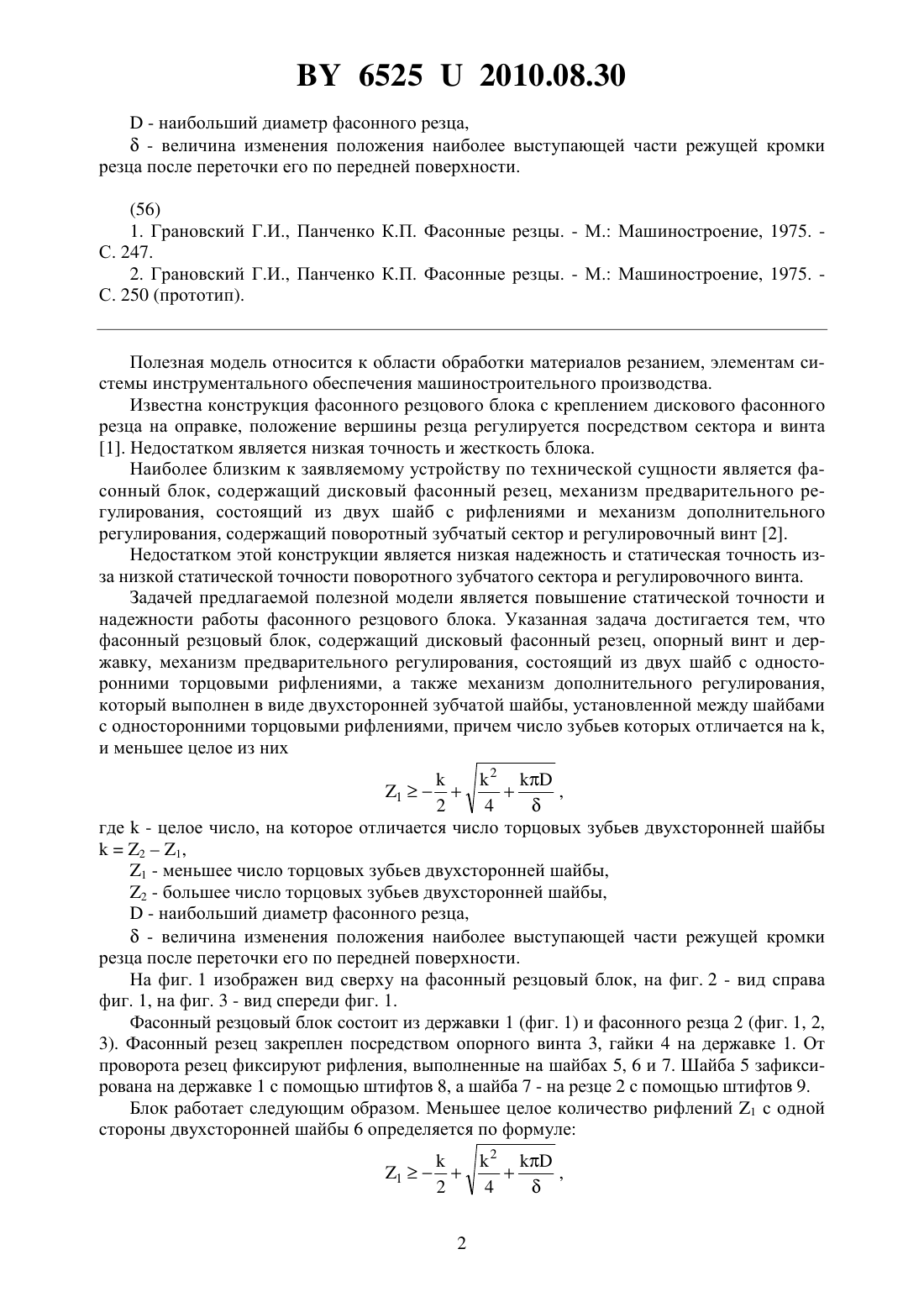

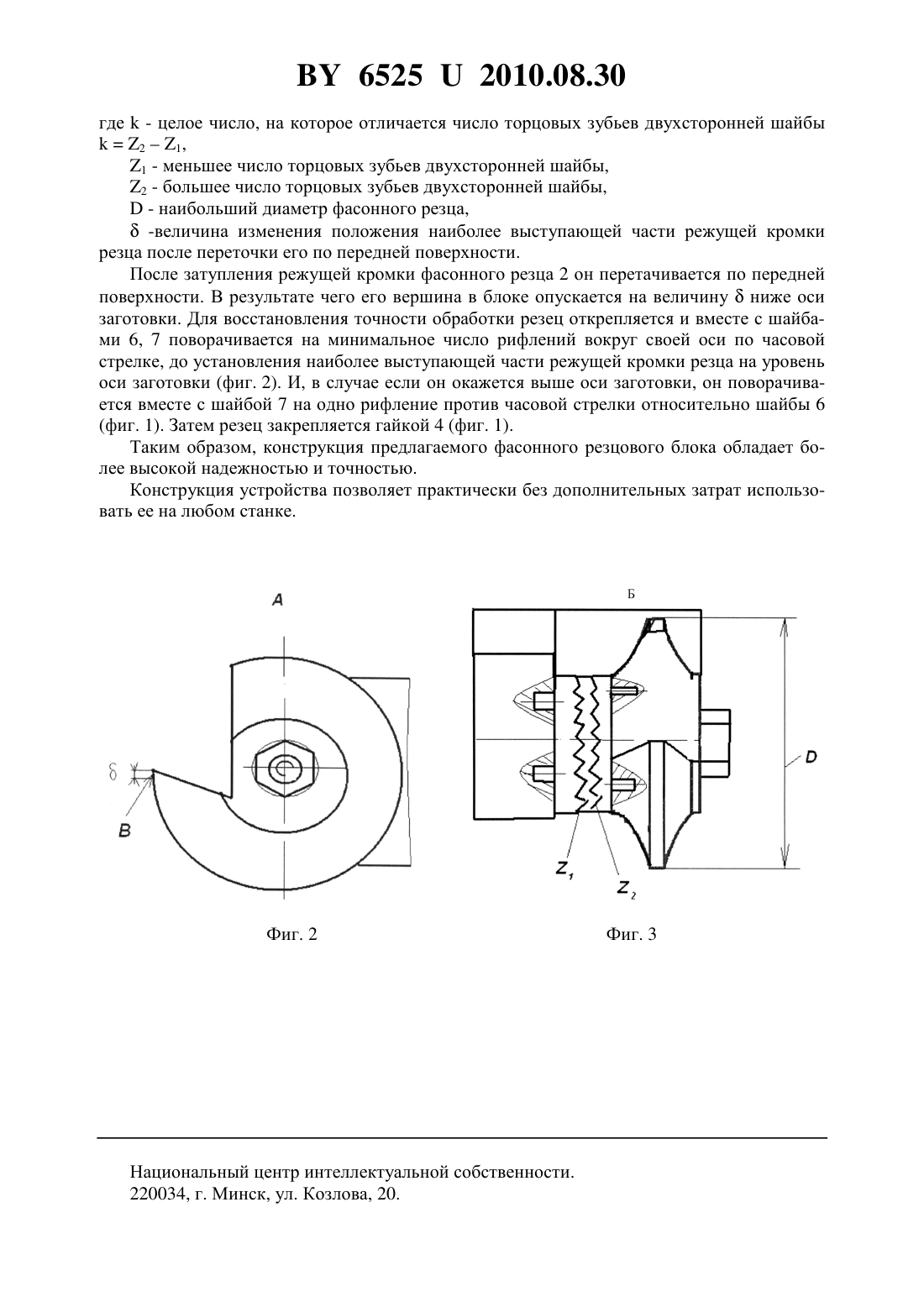

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(72) Автор Михайлов Михаил Иванович(73) Патентообладатель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(57) Фасонный резцовый блок, содержащий дисковый фасонный резец, опорный винт и державку, механизм предварительного регулирования, состоящий из двух шайб с односторонними торцовыми рифлениями, а также механизм дополнительного регулирования,отличающийся тем, что механизм дополнительного регулирования выполнен в виде двухсторонней зубчатой шайбы, установленной между шайбами с односторонними торцовыми рифлениями, число зубьев которых отличается наи меньшее целое из них где- целое число, на которое отличается число торцовых зубьев двухсторонней шайбы 21,1 - меньшее число торцовых зубьев двухсторонней шайбы,2 - большее число торцовых зубьев двухсторонней шайбы,65252010.08.30 65252010.08.30- наибольший диаметр фасонного резца, - величина изменения положения наиболее выступающей части режущей кромки резца после переточки его по передней поверхности.(56) 1. Грановский Г.И., Панченко К.П. Фасонные резцы. - М. Машиностроение, 1975. С. 247. 2. Грановский Г.И., Панченко К.П. Фасонные резцы. - М. Машиностроение, 1975. С. 250 (прототип). Полезная модель относится к области обработки материалов резанием, элементам системы инструментального обеспечения машиностроительного производства. Известна конструкция фасонного резцового блока с креплением дискового фасонного резца на оправке, положение вершины резца регулируется посредством сектора и винта 1. Недостатком является низкая точность и жесткость блока. Наиболее близким к заявляемому устройству по технической сущности является фасонный блок, содержащий дисковый фасонный резец, механизм предварительного регулирования, состоящий из двух шайб с рифлениями и механизм дополнительного регулирования, содержащий поворотный зубчатый сектор и регулировочный винт 2. Недостатком этой конструкции является низкая надежность и статическая точность изза низкой статической точности поворотного зубчатого сектора и регулировочного винта. Задачей предлагаемой полезной модели является повышение статической точности и надежности работы фасонного резцового блока. Указанная задача достигается тем, что фасонный резцовый блок, содержащий дисковый фасонный резец, опорный винт и державку, механизм предварительного регулирования, состоящий из двух шайб с односторонними торцовыми рифлениями, а также механизм дополнительного регулирования,который выполнен в виде двухсторонней зубчатой шайбы, установленной между шайбами с односторонними торцовыми рифлениями, причем число зубьев которых отличается на ,и меньшее целое из них где- целое число, на которое отличается число торцовых зубьев двухсторонней шайбы 21,1 - меньшее число торцовых зубьев двухсторонней шайбы,2 - большее число торцовых зубьев двухсторонней шайбы, - наибольший диаметр фасонного резца, - величина изменения положения наиболее выступающей части режущей кромки резца после переточки его по передней поверхности. На фиг. 1 изображен вид сверху на фасонный резцовый блок, на фиг. 2 - вид справа фиг. 1, на фиг. 3 - вид спереди фиг. 1. Фасонный резцовый блок состоит из державки 1 (фиг. 1) и фасонного резца 2 (фиг. 1, 2,3). Фасонный резец закреплен посредством опорного винта 3, гайки 4 на державке 1. От проворота резец фиксируют рифления, выполненные на шайбах 5, 6 и 7. Шайба 5 зафиксирована на державке 1 с помощью штифтов 8, а шайба 7 - на резце 2 с помощью штифтов 9. Блок работает следующим образом. Меньшее целое количество рифлений 1 с одной стороны двухсторонней шайбы 6 определяется по формуле 1 65252010.08.30 где- целое число, на которое отличается число торцовых зубьев двухсторонней шайбы 21,1 - меньшее число торцовых зубьев двухсторонней шайбы,2 - большее число торцовых зубьев двухсторонней шайбы, - наибольший диаметр фасонного резца, -величина изменения положения наиболее выступающей части режущей кромки резца после переточки его по передней поверхности. После затупления режущей кромки фасонного резца 2 он перетачивается по передней поверхности. В результате чего его вершина в блоке опускается на величинуниже оси заготовки. Для восстановления точности обработки резец открепляется и вместе с шайбами 6, 7 поворачивается на минимальное число рифлений вокруг своей оси по часовой стрелке, до установления наиболее выступающей части режущей кромки резца на уровень оси заготовки (фиг. 2). И, в случае если он окажется выше оси заготовки, он поворачивается вместе с шайбой 7 на одно рифление против часовой стрелки относительно шайбы 6(фиг. 1). Затем резец закрепляется гайкой 4 (фиг. 1). Таким образом, конструкция предлагаемого фасонного резцового блока обладает более высокой надежностью и точностью. Конструкция устройства позволяет практически без дополнительных затрат использовать ее на любом станке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
