Блок управления

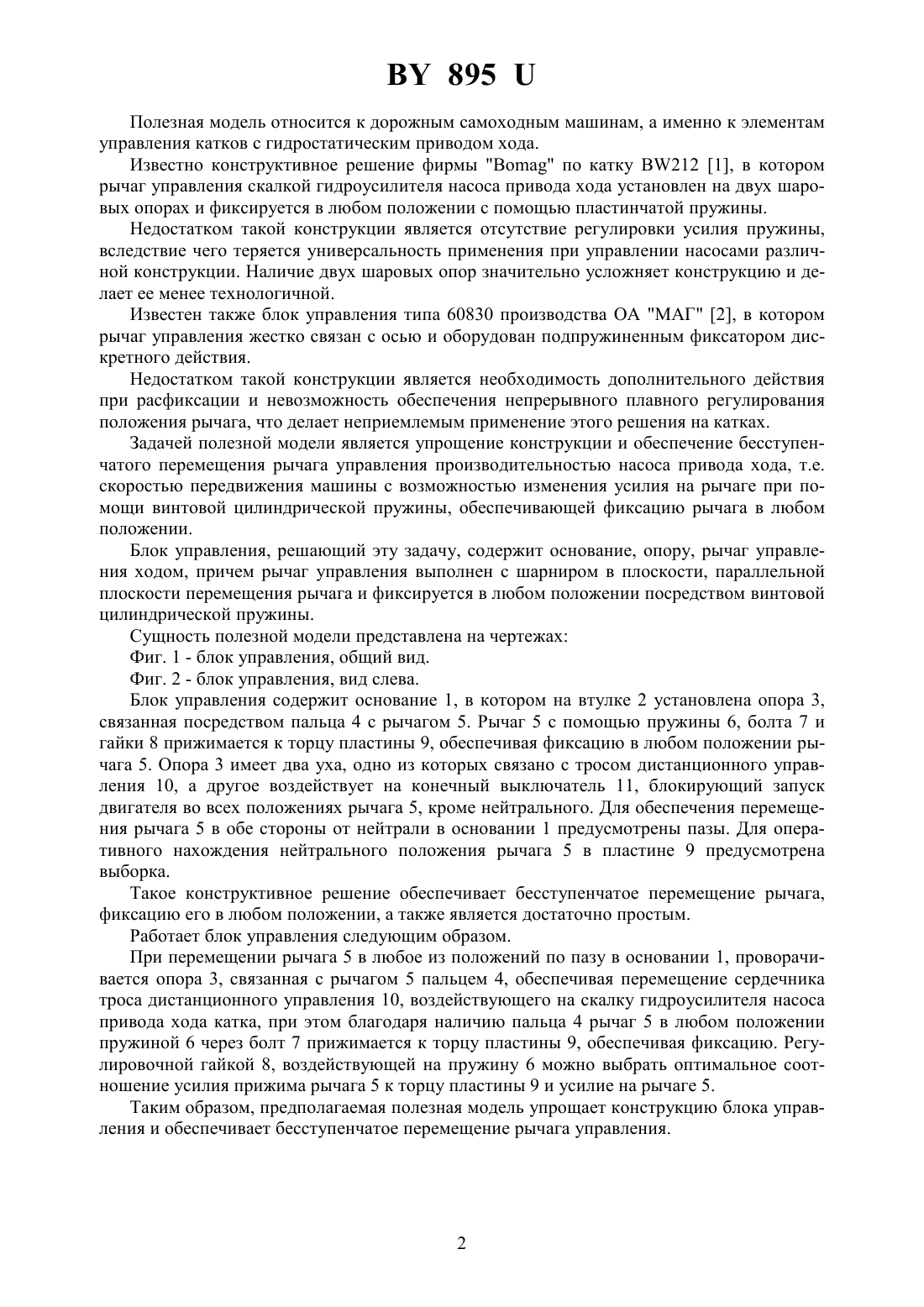

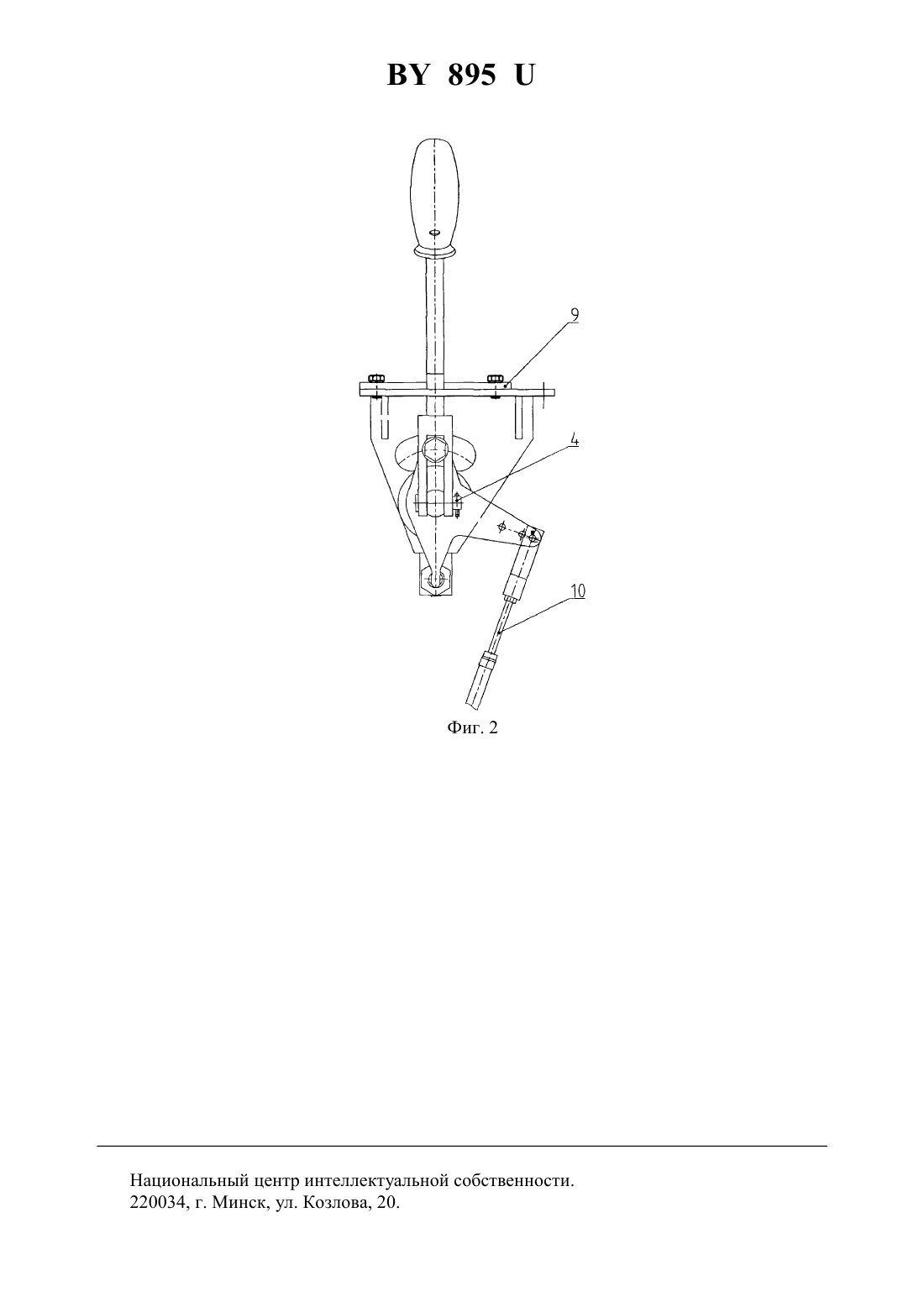

(51)01 19/28, НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор-Ударник(72) Авторы Журавский Сергей Леонидович Шутман Марат Иосифович Холопик Дмитрий Николаевич Канашевский Александр Георгиевич(73) Патентообладатель Открытое акционерное общество Амкодор-Ударник(57) Блок управления, содержащий основание, опору, рычаг управления ходом, отличающийся тем, что рычаг управления ходом выполнен с шарниром в плоскости, параллельной плоскости перемещения рычага и фиксируется в любом положении с помощью винтовой цилиндрической пружины.(56) 1. Блок управления фирмы(проспект). 2. Блок управления типа 60830 производства АО МАГ. - Москва (каталог), (прототип). 895 Полезная модель относится к дорожным самоходным машинам, а именно к элементам управления катков с гидростатическим приводом хода. Известно конструктивное решение фирмыпо катку 212 1, в котором рычаг управления скалкой гидроусилителя насоса привода хода установлен на двух шаровых опорах и фиксируется в любом положении с помощью пластинчатой пружины. Недостатком такой конструкции является отсутствие регулировки усилия пружины,вследствие чего теряется универсальность применения при управлении насосами различной конструкции. Наличие двух шаровых опор значительно усложняет конструкцию и делает ее менее технологичной. Известен также блок управления типа 60830 производства ОА МАГ 2, в котором рычаг управления жестко связан с осью и оборудован подпружиненным фиксатором дискретного действия. Недостатком такой конструкции является необходимость дополнительного действия при расфиксации и невозможность обеспечения непрерывного плавного регулирования положения рычага, что делает неприемлемым применение этого решения на катках. Задачей полезной модели является упрощение конструкции и обеспечение бесступенчатого перемещения рычага управления производительностью насоса привода хода, т.е. скоростью передвижения машины с возможностью изменения усилия на рычаге при помощи винтовой цилиндрической пружины, обеспечивающей фиксацию рычага в любом положении. Блок управления, решающий эту задачу, содержит основание, опору, рычаг управления ходом, причем рычаг управления выполнен с шарниром в плоскости, параллельной плоскости перемещения рычага и фиксируется в любом положении посредством винтовой цилиндрической пружины. Сущность полезной модели представлена на чертежах Фиг. 1 - блок управления, общий вид. Фиг. 2 - блок управления, вид слева. Блок управления содержит основание 1, в котором на втулке 2 установлена опора 3,связанная посредством пальца 4 с рычагом 5. Рычаг 5 с помощью пружины 6, болта 7 и гайки 8 прижимается к торцу пластины 9, обеспечивая фиксацию в любом положении рычага 5. Опора 3 имеет два уха, одно из которых связано с тросом дистанционного управления 10, а другое воздействует на конечный выключатель 11, блокирующий запуск двигателя во всех положениях рычага 5, кроме нейтрального. Для обеспечения перемещения рычага 5 в обе стороны от нейтрали в основании 1 предусмотрены пазы. Для оперативного нахождения нейтрального положения рычага 5 в пластине 9 предусмотрена выборка. Такое конструктивное решение обеспечивает бесступенчатое перемещение рычага,фиксацию его в любом положении, а также является достаточно простым. Работает блок управления следующим образом. При перемещении рычага 5 в любое из положений по пазу в основании 1, проворачивается опора 3, связанная с рычагом 5 пальцем 4, обеспечивая перемещение сердечника троса дистанционного управления 10, воздействующего на скалку гидроусилителя насоса привода хода катка, при этом благодаря наличию пальца 4 рычаг 5 в любом положении пружиной 6 через болт 7 прижимается к торцу пластины 9, обеспечивая фиксацию. Регулировочной гайкой 8, воздействующей на пружину 6 можно выбрать оптимальное соотношение усилия прижима рычага 5 к торцу пластины 9 и усилие на рычаге 5. Таким образом, предполагаемая полезная модель упрощает конструкцию блока управления и обеспечивает бесступенчатое перемещение рычага управления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
