Мансардный объемный структурный блок

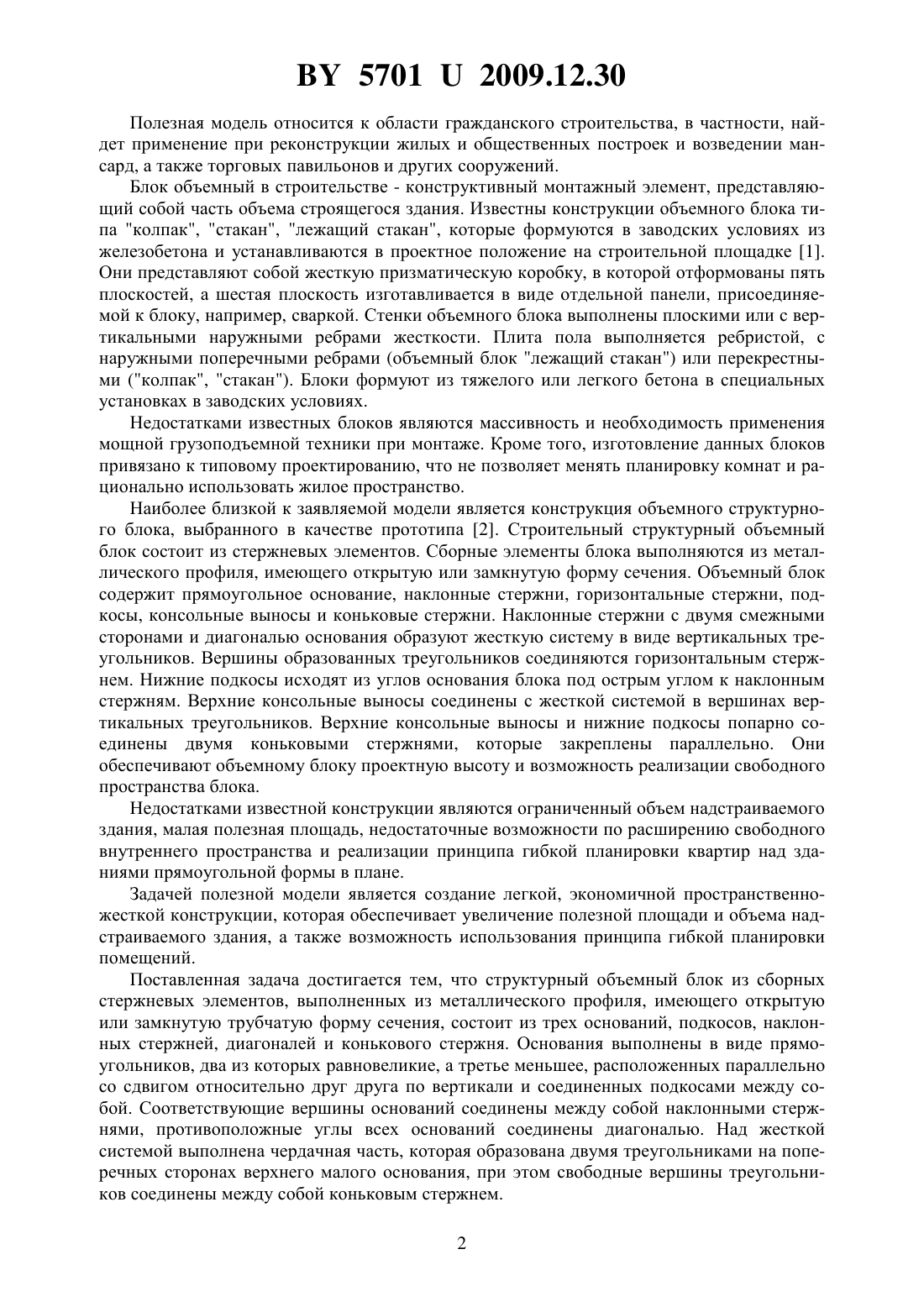

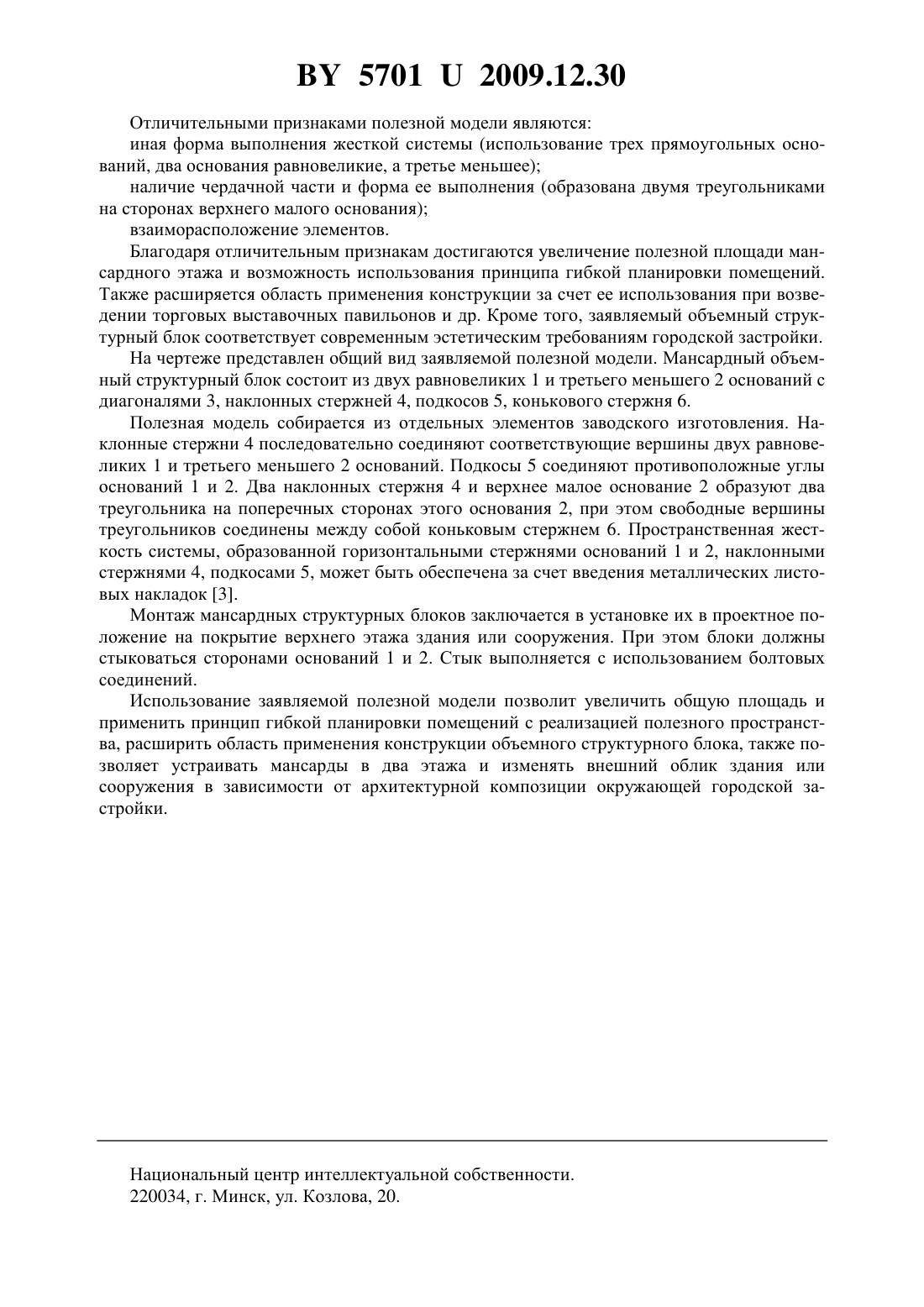

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАНСАРДНЫЙ ОБЪЕМНЫЙ СТРУКТУРНЫЙ БЛОК(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Бурнейко Ирина Сергеевна Шакалова Елена Валерьевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Мансардный объемный структурный блок, содержащий жесткую систему, состоящую из сборных стержневых элементов, которые выполнены из металлического профиля,имеющего открытую или замкнутую трубчатую форму сечения, отличающийся тем, что жесткая система выполнена из трех прямоугольных оснований, два из которых равновеликие, а третье меньшее, расположенных параллельно со сдвигом относительно друг друга по вертикали и соединенных подкосами между собой, соответствующие вершины оснований соединены между собой наклонными стержнями, при этом одна пара противоположных углов всех оснований соединена диагональю, а над жесткой системой выполнена чердачная часть, образованная двумя треугольниками на поперечных сторонах верхнего малого основания, при этом свободные вершины треугольников соединены между собой коньковым стержнем.(56) 1. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. - М. Высшая школа, 1975. - С. 125-130. 2. Патент на полезную модель РБ 4184, МПК Е 04 В 1/08, 2008. 3. Металлические конструкции. Общ. курс Учебник для вузов / Е.И. Беленя,В.А. Балдин, Г.С. Веденников и др. под общ. ред. Е.И. Беленя. - 6-е изд., перераб. и доп. Стройиздат, 1986.- С. 80-82. 57012009.12.30 Полезная модель относится к области гражданского строительства, в частности, найдет применение при реконструкции жилых и общественных построек и возведении мансард, а также торговых павильонов и других сооружений. Блок объемный в строительстве - конструктивный монтажный элемент, представляющий собой часть объема строящегося здания. Известны конструкции объемного блока типа колпак, стакан, лежащий стакан, которые формуются в заводских условиях из железобетона и устанавливаются в проектное положение на строительной площадке 1. Они представляют собой жесткую призматическую коробку, в которой отформованы пять плоскостей, а шестая плоскость изготавливается в виде отдельной панели, присоединяемой к блоку, например, сваркой. Стенки объемного блока выполнены плоскими или с вертикальными наружными ребрами жесткости. Плита пола выполняется ребристой, с наружными поперечными ребрами (объемный блок лежащий стакан) или перекрестными (колпак, стакан). Блоки формуют из тяжелого или легкого бетона в специальных установках в заводских условиях. Недостатками известных блоков являются массивность и необходимость применения мощной грузоподъемной техники при монтаже. Кроме того, изготовление данных блоков привязано к типовому проектированию, что не позволяет менять планировку комнат и рационально использовать жилое пространство. Наиболее близкой к заявляемой модели является конструкция объемного структурного блока, выбранного в качестве прототипа 2. Строительный структурный объемный блок состоит из стержневых элементов. Сборные элементы блока выполняются из металлического профиля, имеющего открытую или замкнутую форму сечения. Объемный блок содержит прямоугольное основание, наклонные стержни, горизонтальные стержни, подкосы, консольные выносы и коньковые стержни. Наклонные стержни с двумя смежными сторонами и диагональю основания образуют жесткую систему в виде вертикальных треугольников. Вершины образованных треугольников соединяются горизонтальным стержнем. Нижние подкосы исходят из углов основания блока под острым углом к наклонным стержням. Верхние консольные выносы соединены с жесткой системой в вершинах вертикальных треугольников. Верхние консольные выносы и нижние подкосы попарно соединены двумя коньковыми стержнями, которые закреплены параллельно. Они обеспечивают объемному блоку проектную высоту и возможность реализации свободного пространства блока. Недостатками известной конструкции являются ограниченный объем надстраиваемого здания, малая полезная площадь, недостаточные возможности по расширению свободного внутреннего пространства и реализации принципа гибкой планировки квартир над зданиями прямоугольной формы в плане. Задачей полезной модели является создание легкой, экономичной пространственножесткой конструкции, которая обеспечивает увеличение полезной площади и объема надстраиваемого здания, а также возможность использования принципа гибкой планировки помещений. Поставленная задача достигается тем, что структурный объемный блок из сборных стержневых элементов, выполненных из металлического профиля, имеющего открытую или замкнутую трубчатую форму сечения, состоит из трех оснований, подкосов, наклонных стержней, диагоналей и конькового стержня. Основания выполнены в виде прямоугольников, два из которых равновеликие, а третье меньшее, расположенных параллельно со сдвигом относительно друг друга по вертикали и соединенных подкосами между собой. Соответствующие вершины оснований соединены между собой наклонными стержнями, противоположные углы всех оснований соединены диагональю. Над жесткой системой выполнена чердачная часть, которая образована двумя треугольниками на поперечных сторонах верхнего малого основания, при этом свободные вершины треугольников соединены между собой коньковым стержнем. 2 57012009.12.30 Отличительными признаками полезной модели являются иная форма выполнения жесткой системы (использование трех прямоугольных оснований, два основания равновеликие, а третье меньшее) наличие чердачной части и форма ее выполнения (образована двумя треугольниками на сторонах верхнего малого основания) взаиморасположение элементов. Благодаря отличительным признакам достигаются увеличение полезной площади мансардного этажа и возможность использования принципа гибкой планировки помещений. Также расширяется область применения конструкции за счет ее использования при возведении торговых выставочных павильонов и др. Кроме того, заявляемый объемный структурный блок соответствует современным эстетическим требованиям городской застройки. На чертеже представлен общий вид заявляемой полезной модели. Мансардный объемный структурный блок состоит из двух равновеликих 1 и третьего меньшего 2 оснований с диагоналями 3, наклонных стержней 4, подкосов 5, конькового стержня 6. Полезная модель собирается из отдельных элементов заводского изготовления. Наклонные стержни 4 последовательно соединяют соответствующие вершины двух равновеликих 1 и третьего меньшего 2 оснований. Подкосы 5 соединяют противоположные углы оснований 1 и 2. Два наклонных стержня 4 и верхнее малое основание 2 образуют два треугольника на поперечных сторонах этого основания 2, при этом свободные вершины треугольников соединены между собой коньковым стержнем 6. Пространственная жесткость системы, образованной горизонтальными стержнями оснований 1 и 2, наклонными стержнями 4, подкосами 5, может быть обеспечена за счет введения металлических листовых накладок 3. Монтаж мансардных структурных блоков заключается в установке их в проектное положение на покрытие верхнего этажа здания или сооружения. При этом блоки должны стыковаться сторонами оснований 1 и 2. Стык выполняется с использованием болтовых соединений. Использование заявляемой полезной модели позволит увеличить общую площадь и применить принцип гибкой планировки помещений с реализацией полезного пространства, расширить область применения конструкции объемного структурного блока, также позволяет устраивать мансарды в два этажа и изменять внешний облик здания или сооружения в зависимости от архитектурной композиции окружающей городской застройки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
