Устройство для дозирования жидкотекучих флюсов

Номер патента: U 6423

Опубликовано: 30.08.2010

Авторы: Пасовец Владимир Николаевич, Ковтун Вадим Анатольевич

Скачать PDF файл.

Текст

Смотреть все

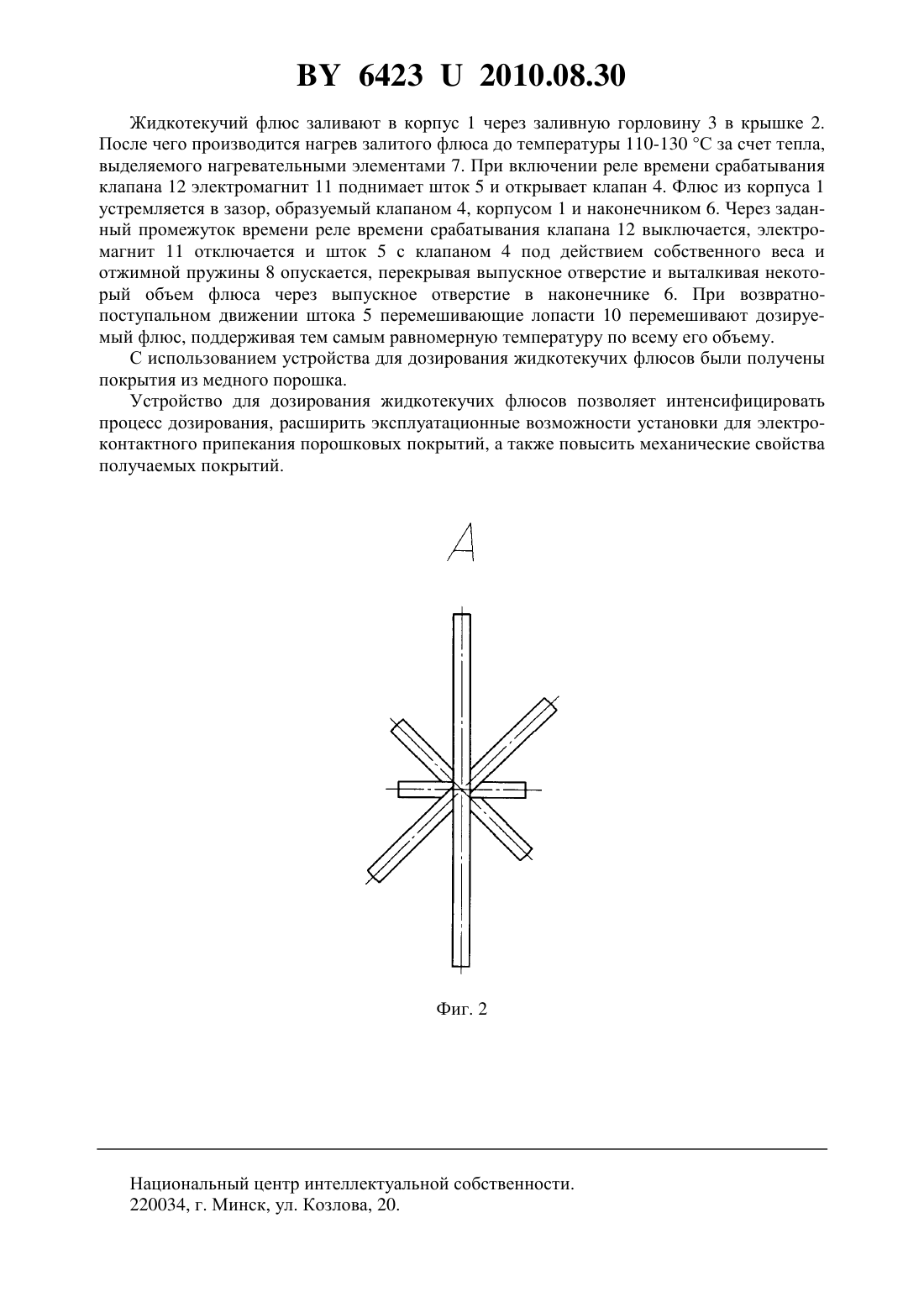

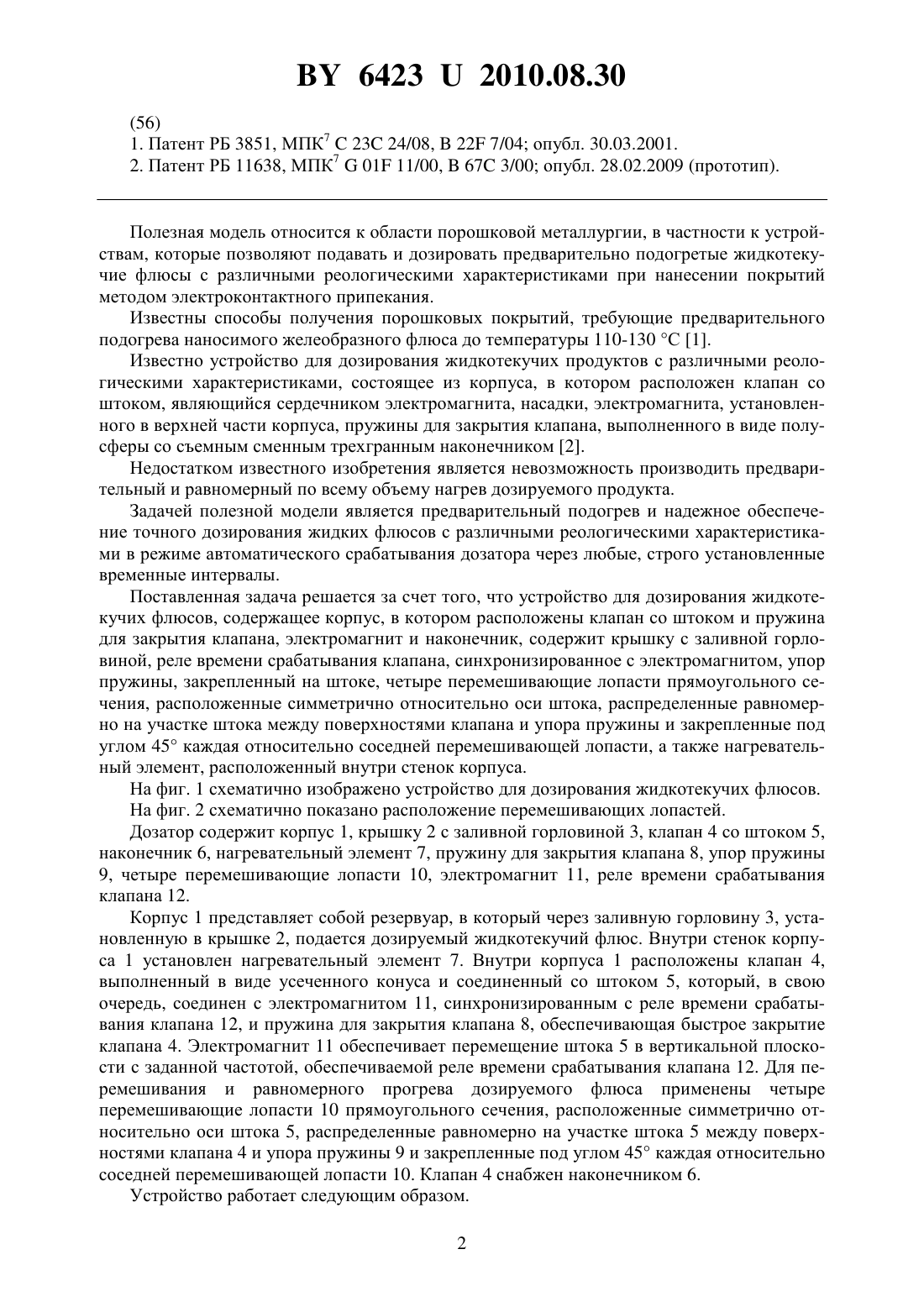

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ ЖИДКОТЕКУЧИХ ФЛЮСОВ(71) Заявитель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(72) Авторы Ковтун Вадим Анатольевич Пасовец Владимир Николаевич(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(57) Устройство для дозирования жидкотекучих флюсов, содержащее корпус, в котором расположены клапан со штоком и пружина для закрытия клапана, электромагнит и наконечник, отличающееся тем, что устройство содержит крышку с заливной горловиной,реле времени срабатывания клапана, синхронизированное с электромагнитом, упор пружины, закрепленный на штоке, четыре перемешивающие лопасти прямоугольного сечения, расположенные симметрично относительно оси штока, распределенные равномерно на участке штока между поверхностями клапана и упора пружины и закрепленные под углом 45 каждая относительно соседней перемешивающей лопасти, а также нагревательный элемент, расположенный внутри стенок корпуса.(56) 1. Патент РБ 3851, МПК 723 24/08,22 7/04 опубл. 30.03.2001. 2. Патент РБ 11638, МПК 701 11/00,67 3/00 опубл. 28.02.2009 (прототип). Полезная модель относится к области порошковой металлургии, в частности к устройствам, которые позволяют подавать и дозировать предварительно подогретые жидкотекучие флюсы с различными реологическими характеристиками при нанесении покрытий методом электроконтактного припекания. Известны способы получения порошковых покрытий, требующие предварительного подогрева наносимого желеобразного флюса до температуры 110-130 С 1. Известно устройство для дозирования жидкотекучих продуктов с различными реологическими характеристиками, состоящее из корпуса, в котором расположен клапан со штоком, являющийся сердечником электромагнита, насадки, электромагнита, установленного в верхней части корпуса, пружины для закрытия клапана, выполненного в виде полусферы со съемным сменным трехгранным наконечником 2. Недостатком известного изобретения является невозможность производить предварительный и равномерный по всему объему нагрев дозируемого продукта. Задачей полезной модели является предварительный подогрев и надежное обеспечение точного дозирования жидких флюсов с различными реологическими характеристиками в режиме автоматического срабатывания дозатора через любые, строго установленные временные интервалы. Поставленная задача решается за счет того, что устройство для дозирования жидкотекучих флюсов, содержащее корпус, в котором расположены клапан со штоком и пружина для закрытия клапана, электромагнит и наконечник, содержит крышку с заливной горловиной, реле времени срабатывания клапана, синхронизированное с электромагнитом, упор пружины, закрепленный на штоке, четыре перемешивающие лопасти прямоугольного сечения, расположенные симметрично относительно оси штока, распределенные равномерно на участке штока между поверхностями клапана и упора пружины и закрепленные под углом 45 каждая относительно соседней перемешивающей лопасти, а также нагревательный элемент, расположенный внутри стенок корпуса. На фиг. 1 схематично изображено устройство для дозирования жидкотекучих флюсов. На фиг. 2 схематично показано расположение перемешивающих лопастей. Дозатор содержит корпус 1, крышку 2 с заливной горловиной 3, клапан 4 со штоком 5,наконечник 6, нагревательный элемент 7, пружину для закрытия клапана 8, упор пружины 9, четыре перемешивающие лопасти 10, электромагнит 11, реле времени срабатывания клапана 12. Корпус 1 представляет собой резервуар, в который через заливную горловину 3, установленную в крышке 2, подается дозируемый жидкотекучий флюс. Внутри стенок корпуса 1 установлен нагревательный элемент 7. Внутри корпуса 1 расположены клапан 4,выполненный в виде усеченного конуса и соединенный со штоком 5, который, в свою очередь, соединен с электромагнитом 11, синхронизированным с реле времени срабатывания клапана 12, и пружина для закрытия клапана 8, обеспечивающая быстрое закрытие клапана 4. Электромагнит 11 обеспечивает перемещение штока 5 в вертикальной плоскости с заданной частотой, обеспечиваемой реле времени срабатывания клапана 12. Для перемешивания и равномерного прогрева дозируемого флюса применены четыре перемешивающие лопасти 10 прямоугольного сечения, расположенные симметрично относительно оси штока 5, распределенные равномерно на участке штока 5 между поверхностями клапана 4 и упора пружины 9 и закрепленные под углом 45 каждая относительно соседней перемешивающей лопасти 10. Клапан 4 снабжен наконечником 6. Устройство работает следующим образом. 2 64232010.08.30 Жидкотекучий флюс заливают в корпус 1 через заливную горловину 3 в крышке 2. После чего производится нагрев залитого флюса до температуры 110-130 С за счет тепла,выделяемого нагревательными элементами 7. При включении реле времени срабатывания клапана 12 электромагнит 11 поднимает шток 5 и открывает клапан 4. Флюс из корпуса 1 устремляется в зазор, образуемый клапаном 4, корпусом 1 и наконечником 6. Через заданный промежуток времени реле времени срабатывания клапана 12 выключается, электромагнит 11 отключается и шток 5 с клапаном 4 под действием собственного веса и отжимной пружины 8 опускается, перекрывая выпускное отверстие и выталкивая некоторый объем флюса через выпускное отверстие в наконечнике 6. При возвратнопоступальном движении штока 5 перемешивающие лопасти 10 перемешивают дозируемый флюс, поддерживая тем самым равномерную температуру по всему его объему. С использованием устройства для дозирования жидкотекучих флюсов были получены покрытия из медного порошка. Устройство для дозирования жидкотекучих флюсов позволяет интенсифицировать процесс дозирования, расширить эксплуатационные возможности установки для электроконтактного припекания порошковых покрытий, а также повысить механические свойства получаемых покрытий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: G01F 11/00

Метки: устройство, жидкотекучих, дозирования, флюсов
