Наружное ограждение пропарочной камеры

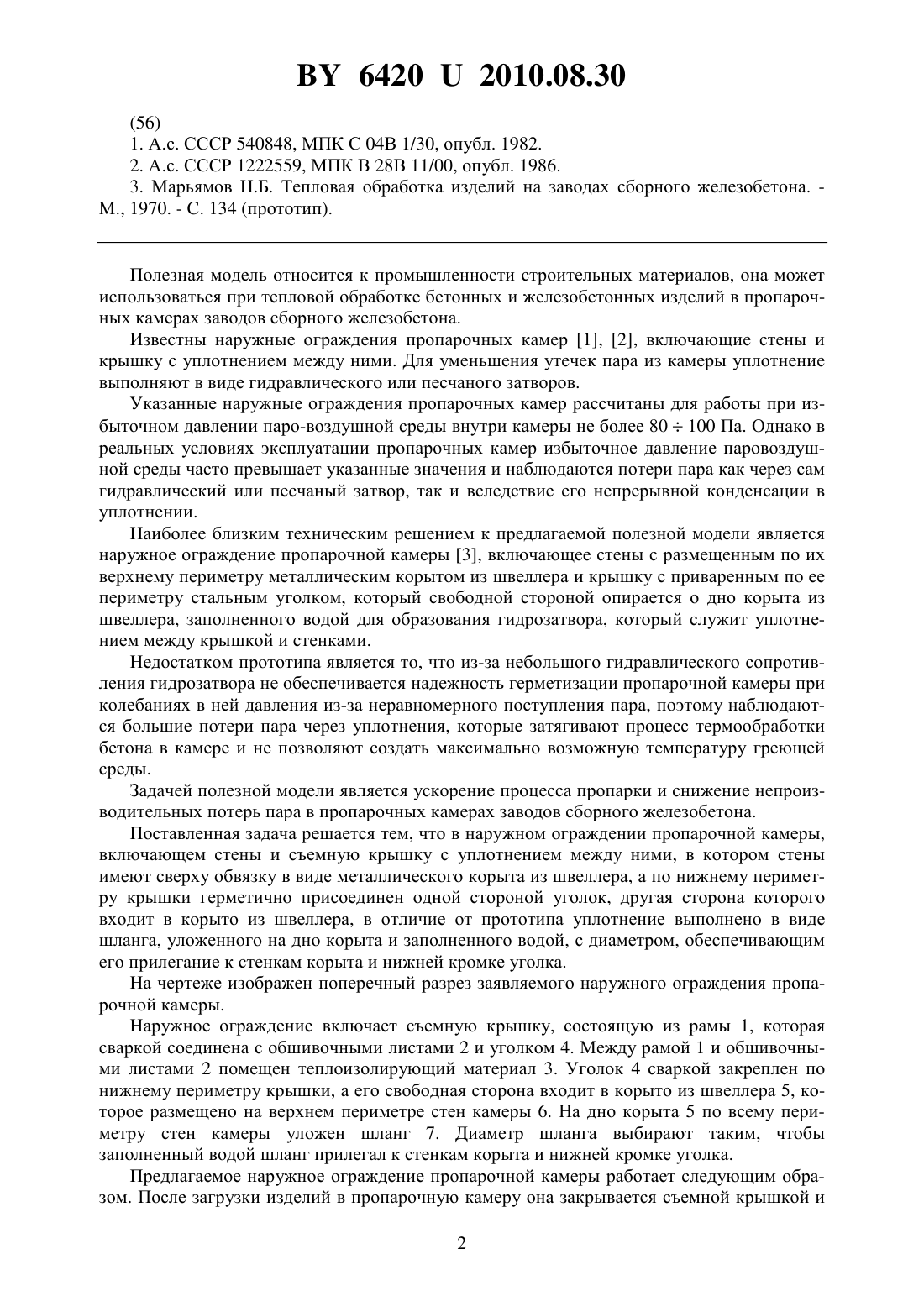

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАРУЖНОЕ ОГРАЖДЕНИЕ ПРОПАРОЧНОЙ КАМЕРЫ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гончаров Эдуард Иванович Пивоварова Светлана Ивановна Королева Татьяна Ивановна Котенок Алексей Сергеевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Наружное ограждение пропарочной камеры, включающее стены и съемную крышку с уплотнением между ними, причем стены имеют сверху обвязку в виде металлического корыта из швеллера, а по нижнему периметру крышки герметично присоединен одной стороной уголок, другая сторона которого входит в корыто из швеллера, отличающееся тем,что уплотнение выполнено в виде шланга, уложенного на дно корыта и заполненного водой, с диаметром, обеспечивающим его прилегание к стенкам корыта и нижней кромке уголка.(56) 1. А.с. СССР 540848, МПК С 04 В 1/30, опубл. 1982. 2. А.с. СССР 1222559, МПК В 28 В 11/00, опубл. 1986. 3. Марьямов Н.Б. Тепловая обработка изделий на заводах сборного железобетона. М., 1970. - С. 134 (прототип). Полезная модель относится к промышленности строительных материалов, она может использоваться при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах заводов сборного железобетона. Известны наружные ограждения пропарочных камер 1, 2, включающие стены и крышку с уплотнением между ними. Для уменьшения утечек пара из камеры уплотнение выполняют в виде гидравлического или песчаного затворов. Указанные наружные ограждения пропарочных камер рассчитаны для работы при избыточном давлении паро-воздушной среды внутри камеры не более 80100 Па. Однако в реальных условиях эксплуатации пропарочных камер избыточное давление паровоздушной среды часто превышает указанные значения и наблюдаются потери пара как через сам гидравлический или песчаный затвор, так и вследствие его непрерывной конденсации в уплотнении. Наиболее близким техническим решением к предлагаемой полезной модели является наружное ограждение пропарочной камеры 3, включающее стены с размещенным по их верхнему периметру металлическим корытом из швеллера и крышку с приваренным по ее периметру стальным уголком, который свободной стороной опирается о дно корыта из швеллера, заполненного водой для образования гидрозатвора, который служит уплотнением между крышкой и стенками. Недостатком прототипа является то, что из-за небольшого гидравлического сопротивления гидрозатвора не обеспечивается надежность герметизации пропарочной камеры при колебаниях в ней давления из-за неравномерного поступления пара, поэтому наблюдаются большие потери пара через уплотнения, которые затягивают процесс термообработки бетона в камере и не позволяют создать максимально возможную температуру греющей среды. Задачей полезной модели является ускорение процесса пропарки и снижение непроизводительных потерь пара в пропарочных камерах заводов сборного железобетона. Поставленная задача решается тем, что в наружном ограждении пропарочной камеры,включающем стены и съемную крышку с уплотнением между ними, в котором стены имеют сверху обвязку в виде металлического корыта из швеллера, а по нижнему периметру крышки герметично присоединен одной стороной уголок, другая сторона которого входит в корыто из швеллера, в отличие от прототипа уплотнение выполнено в виде шланга, уложенного на дно корыта и заполненного водой, с диаметром, обеспечивающим его прилегание к стенкам корыта и нижней кромке уголка. На чертеже изображен поперечный разрез заявляемого наружного ограждения пропарочной камеры. Наружное ограждение включает съемную крышку, состоящую из рамы 1, которая сваркой соединена с обшивочными листами 2 и уголком 4. Между рамой 1 и обшивочными листами 2 помещен теплоизолирующий материал 3. Уголок 4 сваркой закреплен по нижнему периметру крышки, а его свободная сторона входит в корыто из швеллера 5, которое размещено на верхнем периметре стен камеры 6. На дно корыта 5 по всему периметру стен камеры уложен шланг 7. Диаметр шланга выбирают таким, чтобы заполненный водой шланг прилегал к стенкам корыта и нижней кромке уголка. Предлагаемое наружное ограждение пропарочной камеры работает следующим образом. После загрузки изделий в пропарочную камеру она закрывается съемной крышкой и 2 64202010.08.30 в шланг 7 подается вода из водопроводной сети. Под действием давления воды шланг 7 увеличивается в объеме и прилегает к стенкам корыта 5 и нижней кромке уголка 4, тем самым создается надежное уплотнение между стенкой и крышкой пропарочной камеры. При подаче пара в камеру из-за его конденсации на поверхности шланга образуется гидравлический затвор в пространстве 8 между уголком 4, стенками корыта 5 и шлангом 7,что создает дополнительное уплотнение. Температура конденсата близка к температуре пара, поэтому после заполнения конденсатом пространства 8 конденсация пара практически прекращается, что позволит вести процесс пропарки изделий при максимально возможной температуре пара и значительно ускорит весь процесс термообработки железобетонных изделий. Создание такого надежного уплотнения позволит вести процесс пропарки изделий при температуре пара 100 С, в то время как в известных ограждениях из-за тепловых потерь в результате неплотности крышек пропарочных камер он ведется при температуре 7080 С. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
