Крышка пропарочной камеры

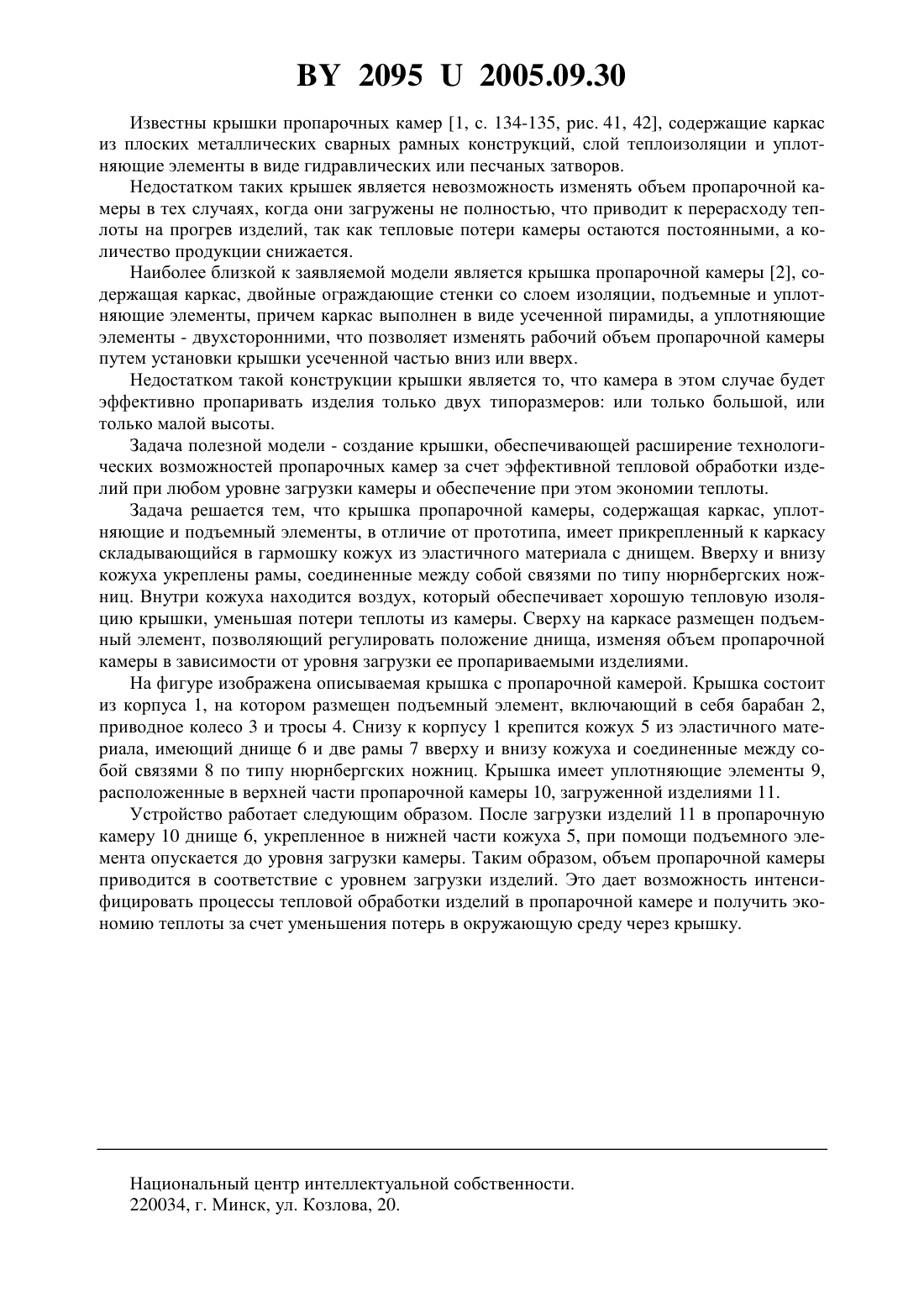

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Королева Татьяна Ивановна Гончаров Эдуард Иванович Добросольцева Елена Сергеевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Крышка пропарочной камеры, содержащая каркас, уплотняющие и подъемный элементы, отличающаяся тем, что она снабжена прикрепленным к каркасу складывающимся в гармошку кожухом из эластичного материала с днищем, вверху и внизу кожуха укреплены рамы, соединенные между собой связями по типу нюрнбергских ножниц.(56) 1. Марьямов .Б. Тепловая обработка изделий на заводах сборного железобетона. ., 1970. - С. 133-141. 2. А.с. СССР 477981, МПК С 04 В 41/30, 1975. Полезная модель относится к промышленности строительных материалов и может быть использована на заводах сборного железобетона при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах ямного типа. 20952005.09.30 Известны крышки пропарочных камер 1, с. 134-135, рис. 41, 42, содержащие каркас из плоских металлических сварных рамных конструкций, слой теплоизоляции и уплотняющие элементы в виде гидравлических или песчаных затворов. Недостатком таких крышек является невозможность изменять объем пропарочной камеры в тех случаях, когда они загружены не полностью, что приводит к перерасходу теплоты на прогрев изделий, так как тепловые потери камеры остаются постоянными, а количество продукции снижается. Наиболее близкой к заявляемой модели является крышка пропарочной камеры 2, содержащая каркас, двойные ограждающие стенки со слоем изоляции, подъемные и уплотняющие элементы, причем каркас выполнен в виде усеченной пирамиды, а уплотняющие элементы - двухсторонними, что позволяет изменять рабочий объем пропарочной камеры путем установки крышки усеченной частью вниз или вверх. Недостатком такой конструкции крышки является то, что камера в этом случае будет эффективно пропаривать изделия только двух типоразмеров или только большой, или только малой высоты. Задача полезной модели - создание крышки, обеспечивающей расширение технологических возможностей пропарочных камер за счет эффективной тепловой обработки изделий при любом уровне загрузки камеры и обеспечение при этом экономии теплоты. Задача решается тем, что крышка пропарочной камеры, содержащая каркас, уплотняющие и подъемный элементы, в отличие от прототипа, имеет прикрепленный к каркасу складывающийся в гармошку кожух из эластичного материала с днищем. Вверху и внизу кожуха укреплены рамы, соединенные между собой связями по типу нюрнбергских ножниц. Внутри кожуха находится воздух, который обеспечивает хорошую тепловую изоляцию крышки, уменьшая потери теплоты из камеры. Сверху на каркасе размещен подъемный элемент, позволяющий регулировать положение днища, изменяя объем пропарочной камеры в зависимости от уровня загрузки ее пропариваемыми изделиями. На фигуре изображена описываемая крышка с пропарочной камерой. Крышка состоит из корпуса 1, на котором размещен подъемный элемент, включающий в себя барабан 2,приводное колесо 3 и тросы 4. Снизу к корпусу 1 крепится кожух 5 из эластичного материала, имеющий днище 6 и две рамы 7 вверху и внизу кожуха и соединенные между собой связями 8 по типу нюрнбергских ножниц. Крышка имеет уплотняющие элементы 9,расположенные в верхней части пропарочной камеры 10, загруженной изделиями 11. Устройство работает следующим образом. После загрузки изделий 11 в пропарочную камеру 10 днище 6, укрепленное в нижней части кожуха 5, при помощи подъемного элемента опускается до уровня загрузки камеры. Таким образом, объем пропарочной камеры приводится в соответствие с уровнем загрузки изделий. Это дает возможность интенсифицировать процессы тепловой обработки изделий в пропарочной камере и получить экономию теплоты за счет уменьшения потерь в окружающую среду через крышку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
