Крышка пропарочной камеры

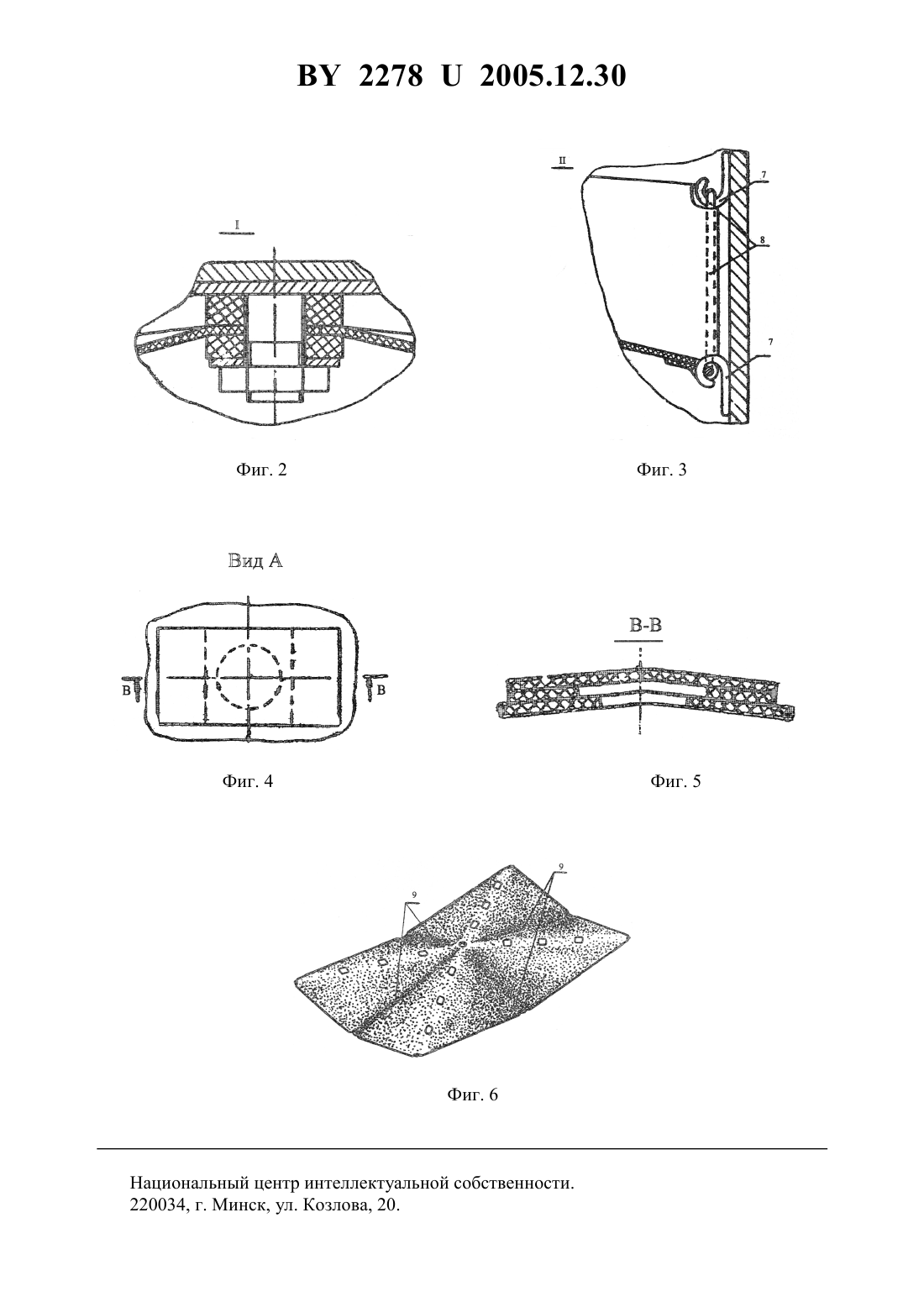

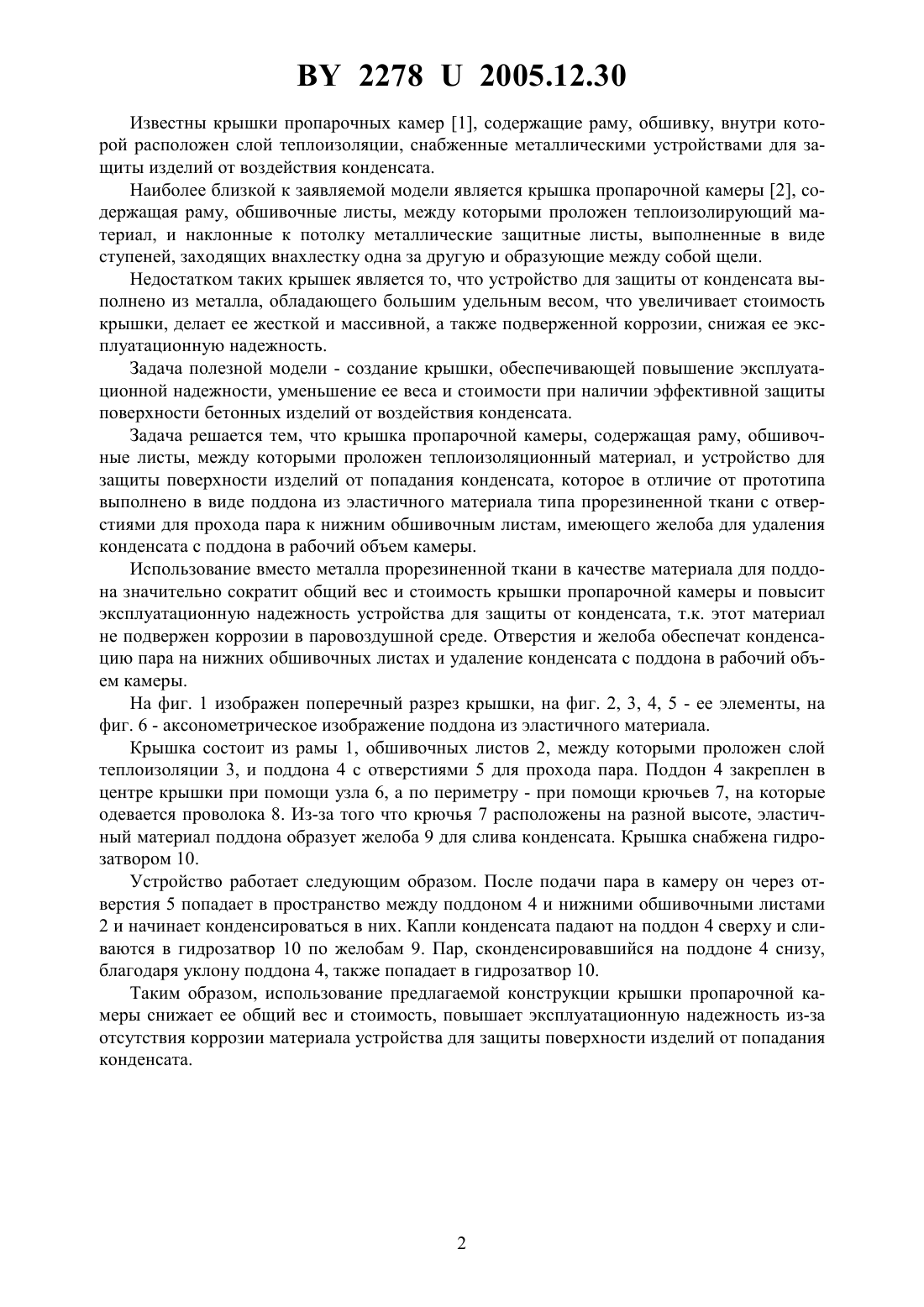

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Королева Татьяна Ивановна Гончаров Эдуард Иванович Добросольцева Елена Сергеевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Крышка пропарочной камеры, содержащая раму, обшивочные листы, между которыми проложен теплоизоляционный материал, и устройство для защиты поверхности изделий от попадания конденсата с отверстиями для прохода пара к нижним обшивочным листам, отличающаяся тем, что устройство для защиты поверхности изделий от попадания конденсата выполнено в виде съемного поддона из эластичного материала типа прорезиненной ткани, в котором образованы желоба для слива конденсата.(56) 1. Марьямов .Б. Тепловая обработка изделий на заводах сборного железобетона. -.,1970. - С. 133-141. 2. .с. СССР 540848, ПК 04 В 41/30, 1976 (прототип). Фиг. 1 Полезная модель относится к промышленности строительных материалов и может быть использована на заводах сборного железобетона при тепловой обработке бетонных и железобетонных изделий с получением качественных поверхностей для последующей шлифовки, окраски и т.п. 22782005.12.30 Известны крышки пропарочных камер 1, содержащие раму, обшивку, внутри которой расположен слой теплоизоляции, снабженные металлическими устройствами для защиты изделий от воздействия конденсата. Наиболее близкой к заявляемой модели является крышка пропарочной камеры 2, содержащая раму, обшивочные листы, между которыми проложен теплоизолирующий материал, и наклонные к потолку металлические защитные листы, выполненные в виде ступеней, заходящих внахлестку одна за другую и образующие между собой щели. Недостатком таких крышек является то, что устройство для защиты от конденсата выполнено из металла, обладающего большим удельным весом, что увеличивает стоимость крышки, делает ее жесткой и массивной, а также подверженной коррозии, снижая ее эксплуатационную надежность. Задача полезной модели - создание крышки, обеспечивающей повышение эксплуатационной надежности, уменьшение ее веса и стоимости при наличии эффективной защиты поверхности бетонных изделий от воздействия конденсата. Задача решается тем, что крышка пропарочной камеры, содержащая раму, обшивочные листы, между которыми проложен теплоизоляционный материал, и устройство для защиты поверхности изделий от попадания конденсата, которое в отличие от прототипа выполнено в виде поддона из эластичного материала типа прорезиненной ткани с отверстиями для прохода пара к нижним обшивочным листам, имеющего желоба для удаления конденсата с поддона в рабочий объем камеры. Использование вместо металла прорезиненной ткани в качестве материала для поддона значительно сократит общий вес и стоимость крышки пропарочной камеры и повысит эксплуатационную надежность устройства для защиты от конденсата, т.к. этот материал не подвержен коррозии в паровоздушной среде. Отверстия и желоба обеспечат конденсацию пара на нижних обшивочных листах и удаление конденсата с поддона в рабочий объем камеры.фиг. 1 изображен поперечный разрез крышки, на фиг. 2, 3, 4, 5 - ее элементы, на фиг. 6 - аксонометрическое изображение поддона из эластичного материала. Крышка состоит из рамы 1, обшивочных листов 2, между которыми проложен слой теплоизоляции 3, и поддона 4 с отверстиями 5 для прохода пара. Поддон 4 закреплен в центре крышки при помощи узла 6, а по периметру - при помощи крючьев 7, на которые одевается проволока 8. Из-за того что крючья 7 расположены на разной высоте, эластичный материал поддона образует желоба 9 для слива конденсата. Крышка снабжена гидрозатвором 10. Устройство работает следующим образом. После подачи пара в камеру он через отверстия 5 попадает в пространство между поддоном 4 и нижними обшивочными листами 2 и начинает конденсироваться в них. Капли конденсата падают на поддон 4 сверху и сливаются в гидрозатвор 10 по желобам 9. Пар, сконденсировавшийся на поддоне 4 снизу,благодаря уклону поддона 4, также попадает в гидрозатвор 10. Таким образом, использование предлагаемой конструкции крышки пропарочной камеры снижает ее общий вес и стоимость, повышает эксплуатационную надежность из-за отсутствия коррозии материала устройства для защиты поверхности изделий от попадания конденсата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
