Насадка

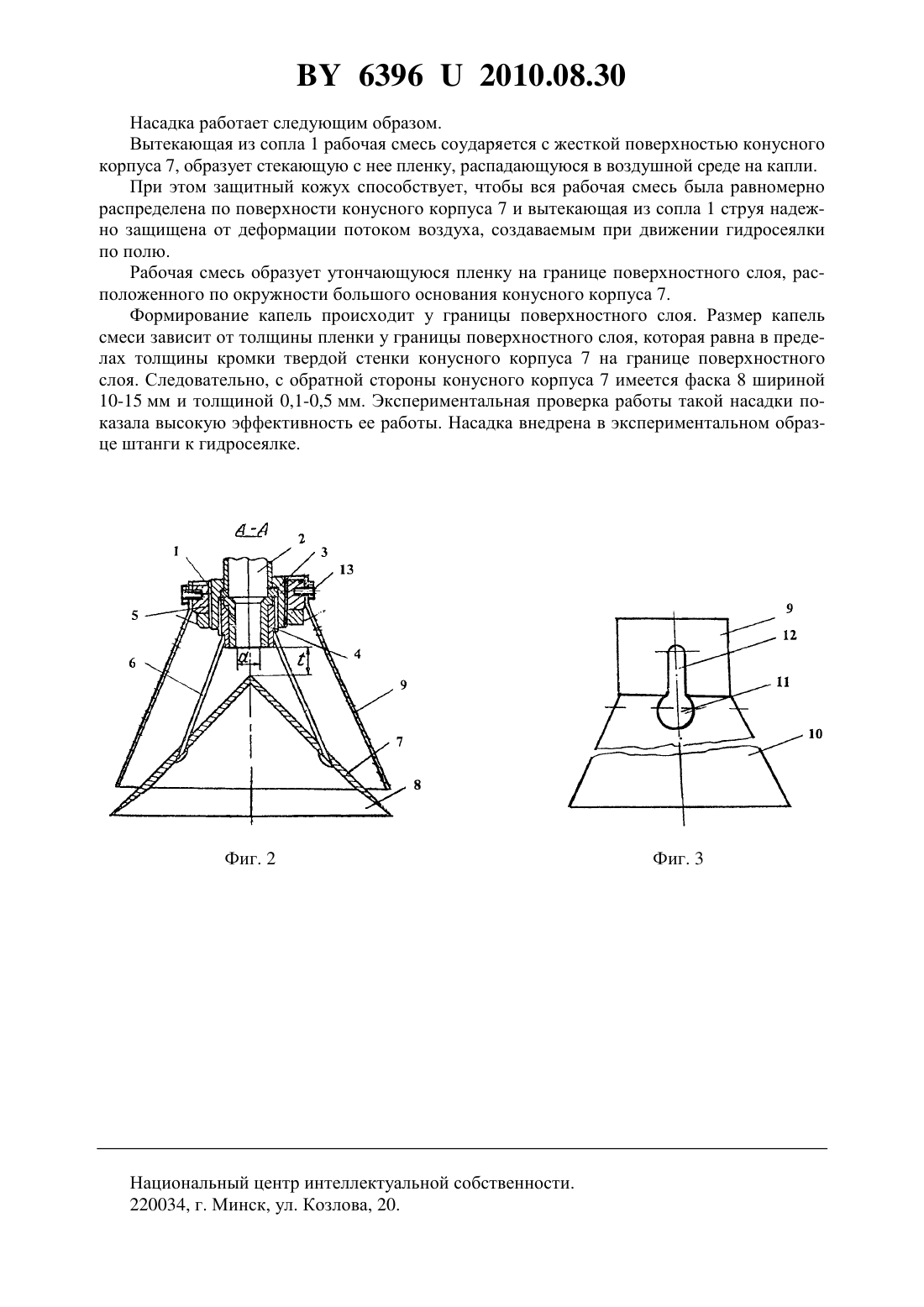

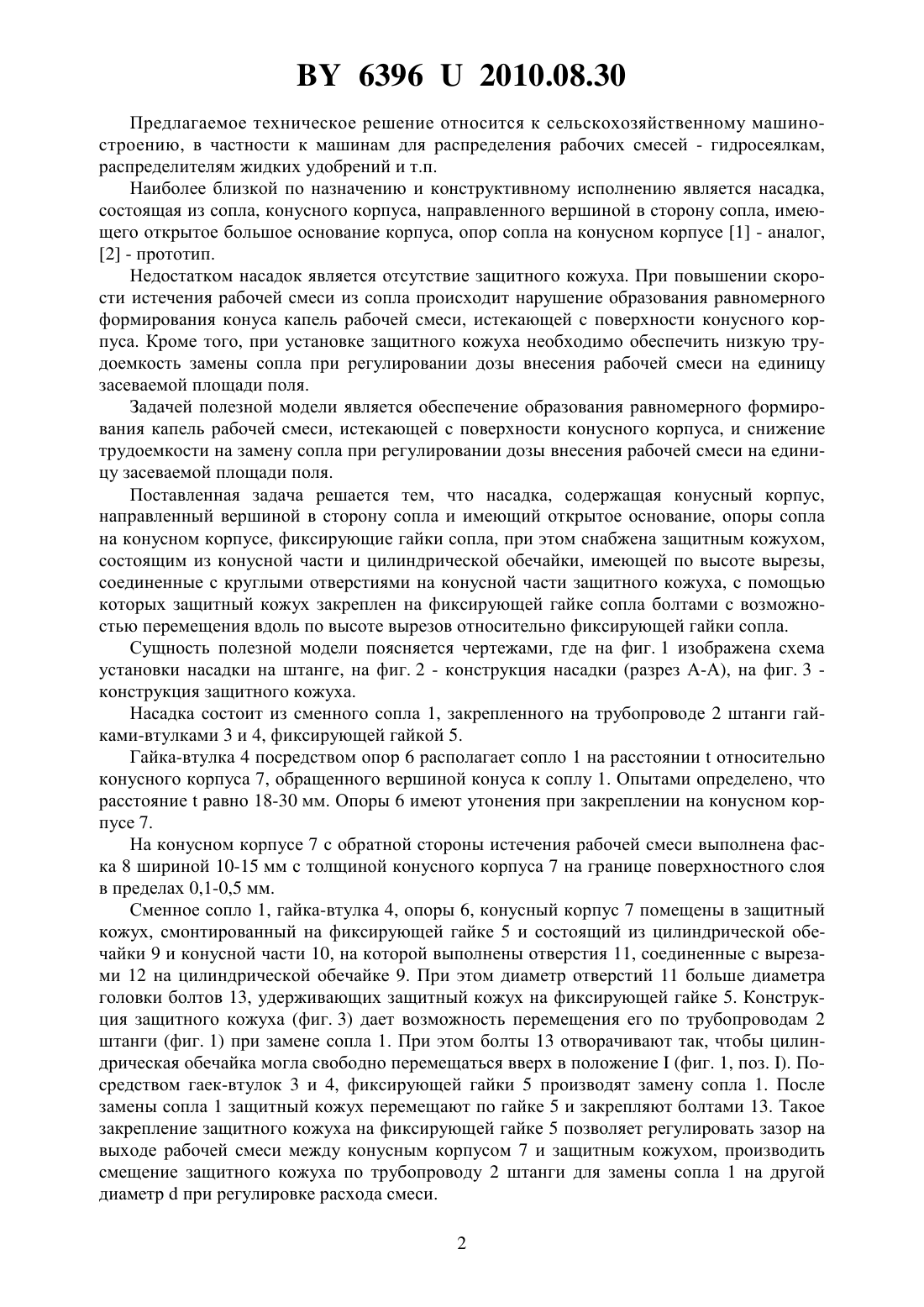

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Напорко Юрий Анатольевич Оскирко Сергей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Насадка, содержащая конусный корпус, направленный вершиной в сторону сопла и имеющий открытое основание, опоры сопла на конусном корпусе, фиксирующие гайки сопла, отличающаяся тем, что снабжена защитным кожухом, состоящим из конусной части и цилиндрической обечайки, имеющей по высоте вырезы, соединенные с круглыми отверстиями на конусной части защитного кожуха, с помощью которых защитный кожух закреплен на фиксирующей гайке сопла болтами с возможностью перемещения вдоль по высоте вырезов относительно фиксирующей гайки сопла.(56) 1. Кондратьев В.Н. и др. Пособие по укреплению откосов каналов, дамб и плотин гидропосевом трав с применением водорастворимых синтетических полимеров. - Минск Ротапринт Белорусского НИИ мелиорации и луговодства, 1997. 2. А.с. СССР 1701223 А 1, 1991. 63962010.08.30 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к машинам для распределения рабочих смесей - гидросеялкам,распределителям жидких удобрений и т.п. Наиболее близкой по назначению и конструктивному исполнению является насадка,состоящая из сопла, конусного корпуса, направленного вершиной в сторону сопла, имеющего открытое большое основание корпуса, опор сопла на конусном корпусе 1 - аналог,2 - прототип. Недостатком насадок является отсутствие защитного кожуха. При повышении скорости истечения рабочей смеси из сопла происходит нарушение образования равномерного формирования конуса капель рабочей смеси, истекающей с поверхности конусного корпуса. Кроме того, при установке защитного кожуха необходимо обеспечить низкую трудоемкость замены сопла при регулировании дозы внесения рабочей смеси на единицу засеваемой площади поля. Задачей полезной модели является обеспечение образования равномерного формирования капель рабочей смеси, истекающей с поверхности конусного корпуса, и снижение трудоемкости на замену сопла при регулировании дозы внесения рабочей смеси на единицу засеваемой площади поля. Поставленная задача решается тем, что насадка, содержащая конусный корпус,направленный вершиной в сторону сопла и имеющий открытое основание, опоры сопла на конусном корпусе, фиксирующие гайки сопла, при этом снабжена защитным кожухом,состоящим из конусной части и цилиндрической обечайки, имеющей по высоте вырезы,соединенные с круглыми отверстиями на конусной части защитного кожуха, с помощью которых защитный кожух закреплен на фиксирующей гайке сопла болтами с возможностью перемещения вдоль по высоте вырезов относительно фиксирующей гайки сопла. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображена схема установки насадки на штанге, на фиг. 2 - конструкция насадки (разрез А-А), на фиг. 3 конструкция защитного кожуха. Насадка состоит из сменного сопла 1, закрепленного на трубопроводе 2 штанги гайками-втулками 3 и 4, фиксирующей гайкой 5. Гайка-втулка 4 посредством опор 6 располагает сопло 1 на расстоянииотносительно конусного корпуса 7, обращенного вершиной конуса к соплу 1. Опытами определено, что расстояниеравно 18-30 мм. Опоры 6 имеют утонения при закреплении на конусном корпусе 7. На конусном корпусе 7 с обратной стороны истечения рабочей смеси выполнена фаска 8 шириной 10-15 мм с толщиной конусного корпуса 7 на границе поверхностного слоя в пределах 0,1-0,5 мм. Сменное сопло 1, гайка-втулка 4, опоры 6, конусный корпус 7 помещены в защитный кожух, смонтированный на фиксирующей гайке 5 и состоящий из цилиндрической обечайки 9 и конусной части 10, на которой выполнены отверстия 11, соединенные с вырезами 12 на цилиндрической обечайке 9. При этом диаметр отверстий 11 больше диаметра головки болтов 13, удерживающих защитный кожух на фиксирующей гайке 5. Конструкция защитного кожуха (фиг. 3) дает возможность перемещения его по трубопроводам 2 штанги (фиг. 1) при замене сопла 1. При этом болты 13 отворачивают так, чтобы цилиндрическая обечайка могла свободно перемещаться вверх в положение(фиг. 1, поз. ). Посредством гаек-втулок 3 и 4, фиксирующей гайки 5 производят замену сопла 1. После замены сопла 1 защитный кожух перемещают по гайке 5 и закрепляют болтами 13. Такое закрепление защитного кожуха на фиксирующей гайке 5 позволяет регулировать зазор на выходе рабочей смеси между конусным корпусом 7 и защитным кожухом, производить смещение защитного кожуха по трубопроводу 2 штанги для замены сопла 1 на другой диаметрпри регулировке расхода смеси. 2 63962010.08.30 Насадка работает следующим образом. Вытекающая из сопла 1 рабочая смесь соударяется с жесткой поверхностью конусного корпуса 7, образует стекающую с нее пленку, распадающуюся в воздушной среде на капли. При этом защитный кожух способствует, чтобы вся рабочая смесь была равномерно распределена по поверхности конусного корпуса 7 и вытекающая из сопла 1 струя надежно защищена от деформации потоком воздуха, создаваемым при движении гидросеялки по полю. Рабочая смесь образует утончающуюся пленку на границе поверхностного слоя, расположенного по окружности большого основания конусного корпуса 7. Формирование капель происходит у границы поверхностного слоя. Размер капель смеси зависит от толщины пленки у границы поверхностного слоя, которая равна в пределах толщины кромки твердой стенки конусного корпуса 7 на границе поверхностного слоя. Следовательно, с обратной стороны конусного корпуса 7 имеется фаска 8 шириной 10-15 мм и толщиной 0,1-0,5 мм. Экспериментальная проверка работы такой насадки показала высокую эффективность ее работы. Насадка внедрена в экспериментальном образце штанги к гидросеялке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
