Устройство для измерения линейных параметров искривленных образований скелета и установления их геометрической формы

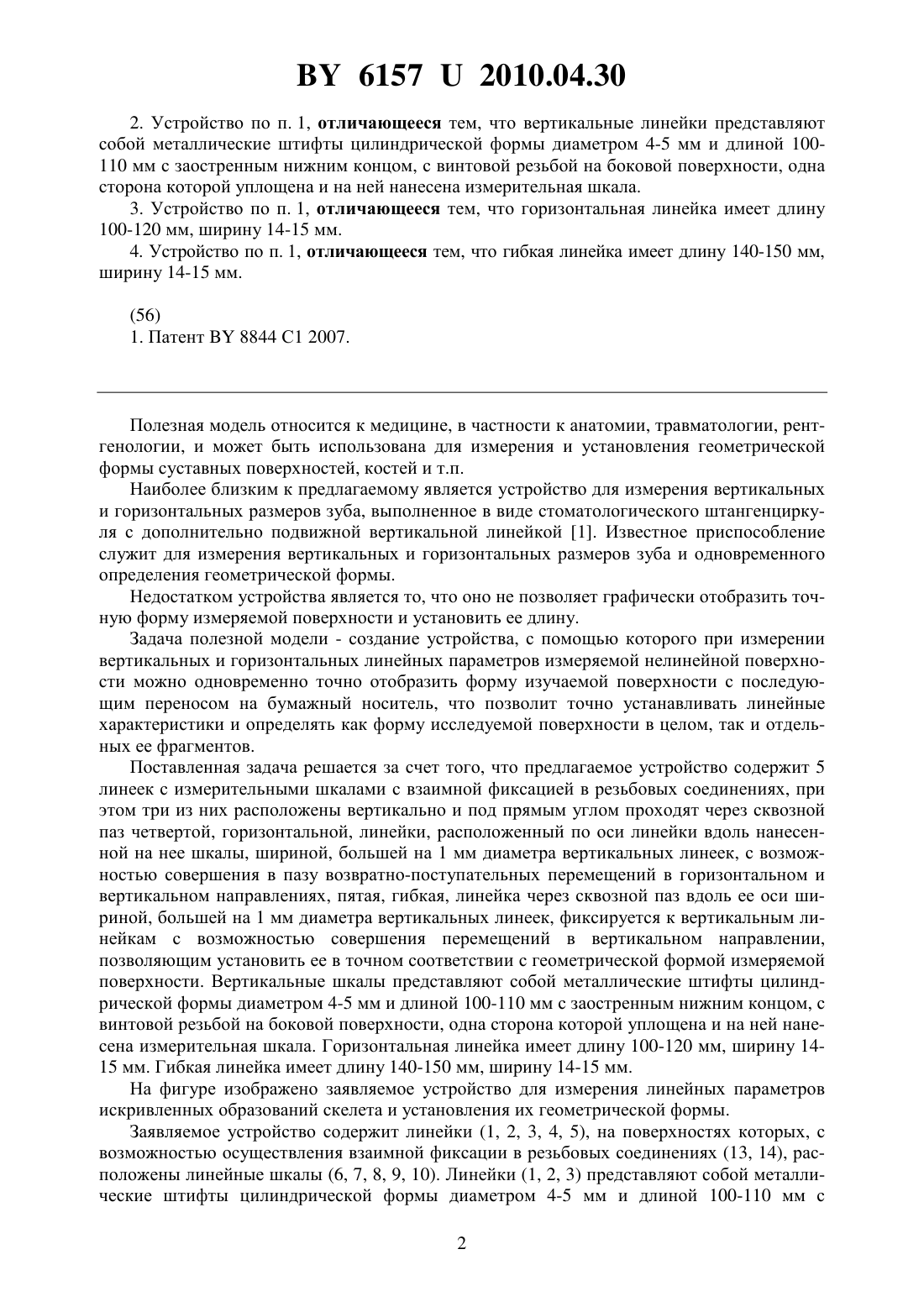

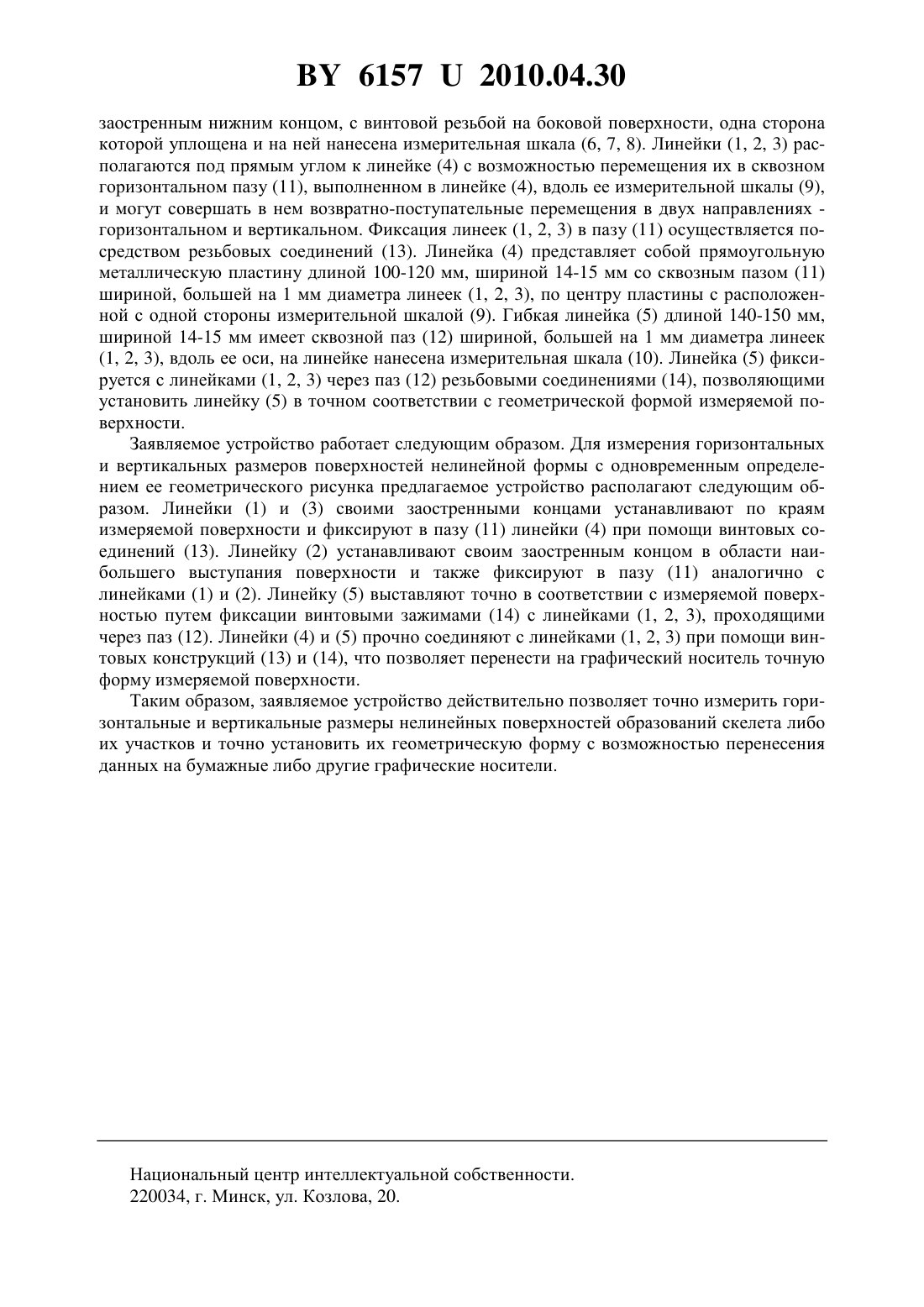

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ ПАРАМЕТРОВ ИСКРИВЛЕННЫХ ОБРАЗОВАНИЙ СКЕЛЕТА И УСТАНОВЛЕНИЯ ИХ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Иванцов Алексей Владимирович Калугин Александр Васильевич Киселевский Юрий Марьянович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) 1. Устройство для измерения линейных параметров искривленных образований скелета и установления их геометрической формы, содержащее линейные измерительные шкалы, отличающееся тем, что устройство содержит 5 линеек с измерительными шкалами с взаимной фиксацией в резьбовых соединениях, при этом три из них расположены вертикально и под прямым углом проходят через сквозной паз четвертой, горизонтальной, линейки, расположенный по оси линейки вдоль нанесенной на нее шкалы, шириной,большей на 1 мм диаметра вертикальных линеек, с возможностью совершения в пазу возвратно-поступательных перемещений в горизонтальном и вертикальном направлениях,пятая, гибкая, линейка через сквозной паз вдоль ее оси шириной, большей на 1 мм диаметра вертикальных линеек, фиксируется к вертикальным линейкам с возможностью совершения перемещений в вертикальном направлении, позволяющим установить ее в точном соответствии с геометрической формой измеряемой поверхности. 61572010.04.30 2. Устройство по п. 1, отличающееся тем, что вертикальные линейки представляют собой металлические штифты цилиндрической формы диаметром 4-5 мм и длиной 100110 мм с заостренным нижним концом, с винтовой резьбой на боковой поверхности, одна сторона которой уплощена и на ней нанесена измерительная шкала. 3. Устройство по п. 1, отличающееся тем, что горизонтальная линейка имеет длину 100-120 мм, ширину 14-15 мм. 4. Устройство по п. 1, отличающееся тем, что гибкая линейка имеет длину 140-150 мм,ширину 14-15 мм. Полезная модель относится к медицине, в частности к анатомии, травматологии, рентгенологии, и может быть использована для измерения и установления геометрической формы суставных поверхностей, костей и т.п. Наиболее близким к предлагаемому является устройство для измерения вертикальных и горизонтальных размеров зуба, выполненное в виде стоматологического штангенциркуля с дополнительно подвижной вертикальной линейкой 1. Известное приспособление служит для измерения вертикальных и горизонтальных размеров зуба и одновременного определения геометрической формы. Недостатком устройства является то, что оно не позволяет графически отобразить точную форму измеряемой поверхности и установить ее длину. Задача полезной модели - создание устройства, с помощью которого при измерении вертикальных и горизонтальных линейных параметров измеряемой нелинейной поверхности можно одновременно точно отобразить форму изучаемой поверхности с последующим переносом на бумажный носитель, что позволит точно устанавливать линейные характеристики и определять как форму исследуемой поверхности в целом, так и отдельных ее фрагментов. Поставленная задача решается за счет того, что предлагаемое устройство содержит 5 линеек с измерительными шкалами с взаимной фиксацией в резьбовых соединениях, при этом три из них расположены вертикально и под прямым углом проходят через сквозной паз четвертой, горизонтальной, линейки, расположенный по оси линейки вдоль нанесенной на нее шкалы, шириной, большей на 1 мм диаметра вертикальных линеек, с возможностью совершения в пазу возвратно-поступательных перемещений в горизонтальном и вертикальном направлениях, пятая, гибкая, линейка через сквозной паз вдоль ее оси шириной, большей на 1 мм диаметра вертикальных линеек, фиксируется к вертикальным линейкам с возможностью совершения перемещений в вертикальном направлении,позволяющим установить ее в точном соответствии с геометрической формой измеряемой поверхности. Вертикальные шкалы представляют собой металлические штифты цилиндрической формы диаметром 4-5 мм и длиной 100-110 мм с заостренным нижним концом, с винтовой резьбой на боковой поверхности, одна сторона которой уплощена и на ней нанесена измерительная шкала. Горизонтальная линейка имеет длину 100-120 мм, ширину 1415 мм. Гибкая линейка имеет длину 140-150 мм, ширину 14-15 мм. На фигуре изображено заявляемое устройство для измерения линейных параметров искривленных образований скелета и установления их геометрической формы. Заявляемое устройство содержит линейки (1, 2, 3, 4, 5), на поверхностях которых, с возможностью осуществления взаимной фиксации в резьбовых соединениях (13, 14), расположены линейные шкалы (6, 7, 8, 9, 10). Линейки (1, 2, 3) представляют собой металлические штифты цилиндрической формы диаметром 4-5 мм и длиной 100-110 мм с 2 61572010.04.30 заостренным нижним концом, с винтовой резьбой на боковой поверхности, одна сторона которой уплощена и на ней нанесена измерительная шкала (6, 7, 8). Линейки (1, 2, 3) располагаются под прямым углом к линейке (4) с возможностью перемещения их в сквозном горизонтальном пазу (11), выполненном в линейке (4), вдоль ее измерительной шкалы (9),и могут совершать в нем возвратно-поступательные перемещения в двух направлениях горизонтальном и вертикальном. Фиксация линеек (1, 2, 3) в пазу (11) осуществляется посредством резьбовых соединений (13). Линейка (4) представляет собой прямоугольную металлическую пластину длиной 100-120 мм, шириной 14-15 мм со сквозным пазом (11) шириной, большей на 1 мм диаметра линеек (1, 2, 3), по центру пластины с расположенной с одной стороны измерительной шкалой (9). Гибкая линейка (5) длиной 140-150 мм,шириной 14-15 мм имеет сквозной паз (12) шириной, большей на 1 мм диаметра линеек(1, 2, 3), вдоль ее оси, на линейке нанесена измерительная шкала (10). Линейка (5) фиксируется с линейками (1, 2, 3) через паз (12) резьбовыми соединениями (14), позволяющими установить линейку (5) в точном соответствии с геометрической формой измеряемой поверхности. Заявляемое устройство работает следующим образом. Для измерения горизонтальных и вертикальных размеров поверхностей нелинейной формы с одновременным определением ее геометрического рисунка предлагаемое устройство располагают следующим образом. Линейки (1) и (3) своими заостренными концами устанавливают по краям измеряемой поверхности и фиксируют в пазу (11) линейки (4) при помощи винтовых соединений (13). Линейку (2) устанавливают своим заостренным концом в области наибольшего выступания поверхности и также фиксируют в пазу (11) аналогично с линейками (1) и (2). Линейку (5) выставляют точно в соответствии с измеряемой поверхностью путем фиксации винтовыми зажимами (14) с линейками (1, 2, 3), проходящими через паз (12). Линейки (4) и (5) прочно соединяют с линейками (1, 2, 3) при помощи винтовых конструкций (13) и (14), что позволяет перенести на графический носитель точную форму измеряемой поверхности. Таким образом, заявляемое устройство действительно позволяет точно измерить горизонтальные и вертикальные размеры нелинейных поверхностей образований скелета либо их участков и точно установить их геометрическую форму с возможностью перенесения данных на бумажные либо другие графические носители. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
