Соколовский Сергей Степанович

Номер патента: U 5921

Опубликовано: 28.02.2010

Авторы: Антипова Алина Петровна, Найденова Вера Ивановна, Соколовский Максим Сергеевич, Скорова Людмила Ивановна, Смирнов Валерий Георгиевич, Соколовский Сергей Степанович

МПК: G01B 5/00

Метки: отклонения, устройство, шага, резьбы, измерения

Текст:

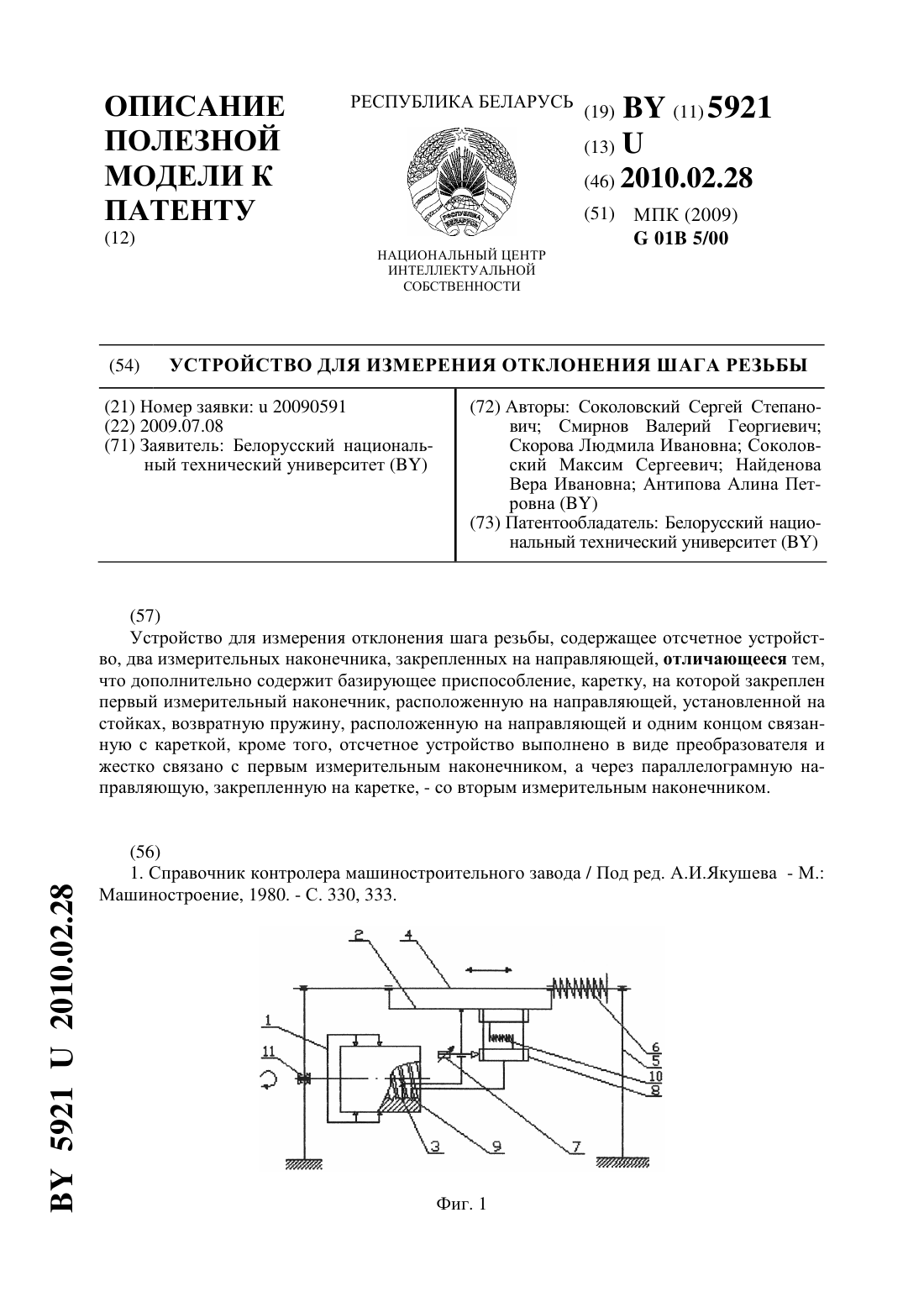

...резьбовой поверхности. Задачей полезной модели является обеспечение возможности контроля внутренней резьбы и определение отклонения шага резьбы на любом участке резьбовой поверхности,увеличение производительности контроля как наружной, так и внутренней резьбы, повышение достоверности контроля за счет непрерывного сканирования (ощупывания) резьбовой поверхности детали. Задача решается за счет того, что устройство для измерения шага резьбы,...

Номер патента: 9356

Опубликовано: 30.06.2007

Авторы: Соломахо Владимир Леонтьевич, Цитович Борис Васильевич, Дадьков Константин Игоревич, Соколовский Сергей Степанович

МПК: G01B 5/004

Метки: способ, формы, отклонений, геометрической, определения, поверхности

Текст:

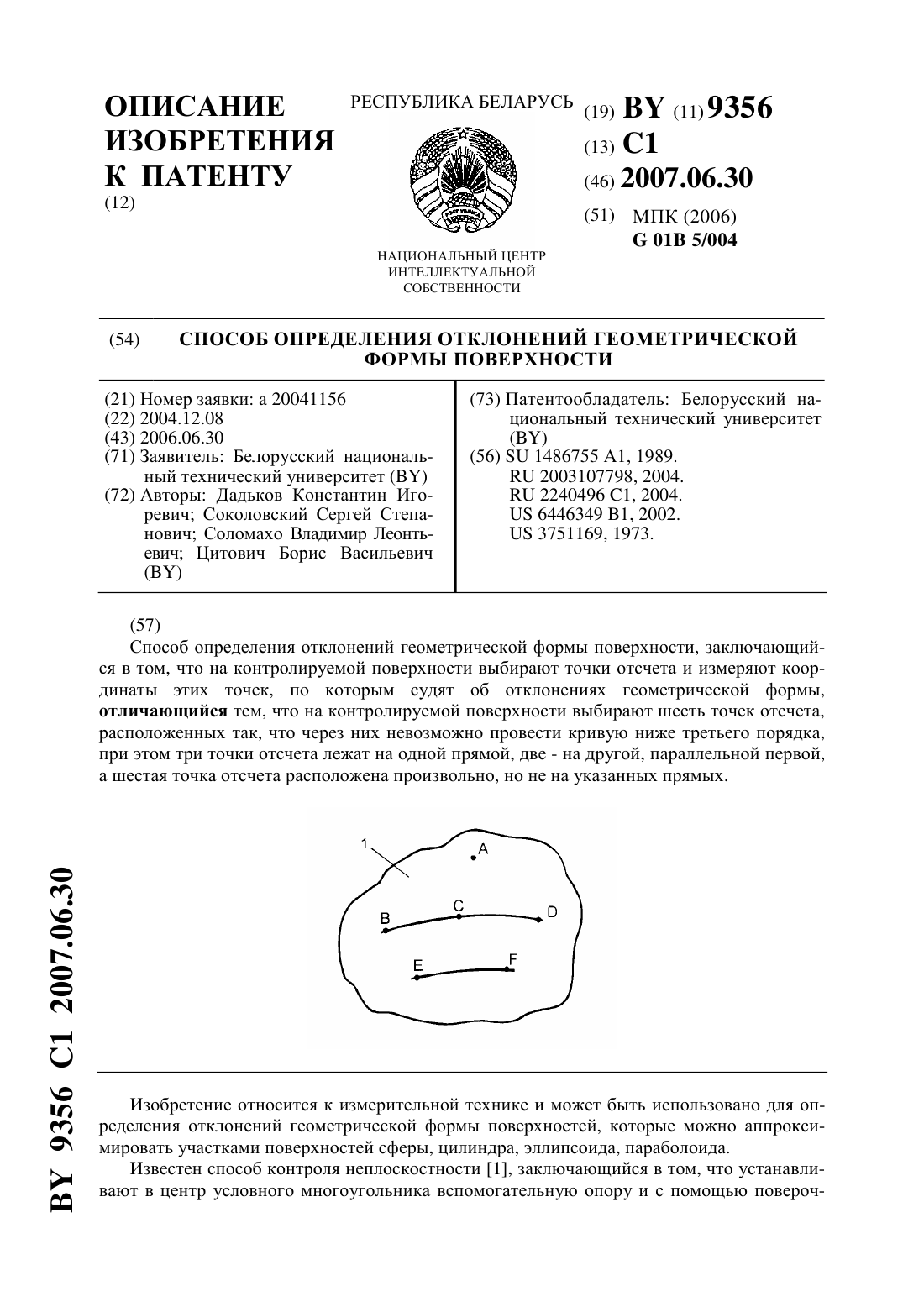

...ограниченность его применения для контроля деталей с элементами прерывания. Задачей изобретения является повышение точности контроля при измерении поверхностей с элементами прерывания за счет получения полной измерительной информации по шести точкам на контролируемой поверхности. Для решения поставленной задачи в способе определения отклонений геометрической формы, заключающемся в том, что на контролируемой поверхности выбирают точки...

Номер патента: U 3045

Опубликовано: 30.10.2006

Авторы: Соломахо Дмитрий Владимирович, Соломахо Владимир Леонтьевич, Соколовский Сергей Степанович

МПК: G01B 5/22

Метки: сферических, отклонений, устройство, центра, внутренних, деталей, элементов, измерения

Текст:

...элементы, выполненные в виде роликов и установленные на узле регулировки так, что их оси расположены в плоскости, параллельной установочной плоскости, узел регулировки выполнен в виде равноплечих рычагов, одни концы которых закреплены шарнирно в корпусе симметрично его оси, а на других концах которых закреплены базовые элементы,средняя часть рычагов с помощью промежуточных звеньев одной длины шарнирно связана с втулкой, расположенной на...

Номер патента: U 2792

Опубликовано: 30.06.2006

Авторы: Соломахо Владимир Леонтьевич, Соломахо Дмитрий Владимирович, Соколовский Сергей Степанович

МПК: G01B 5/00

Метки: параметров, измерения, устройство, отверстий, конических

Текст:

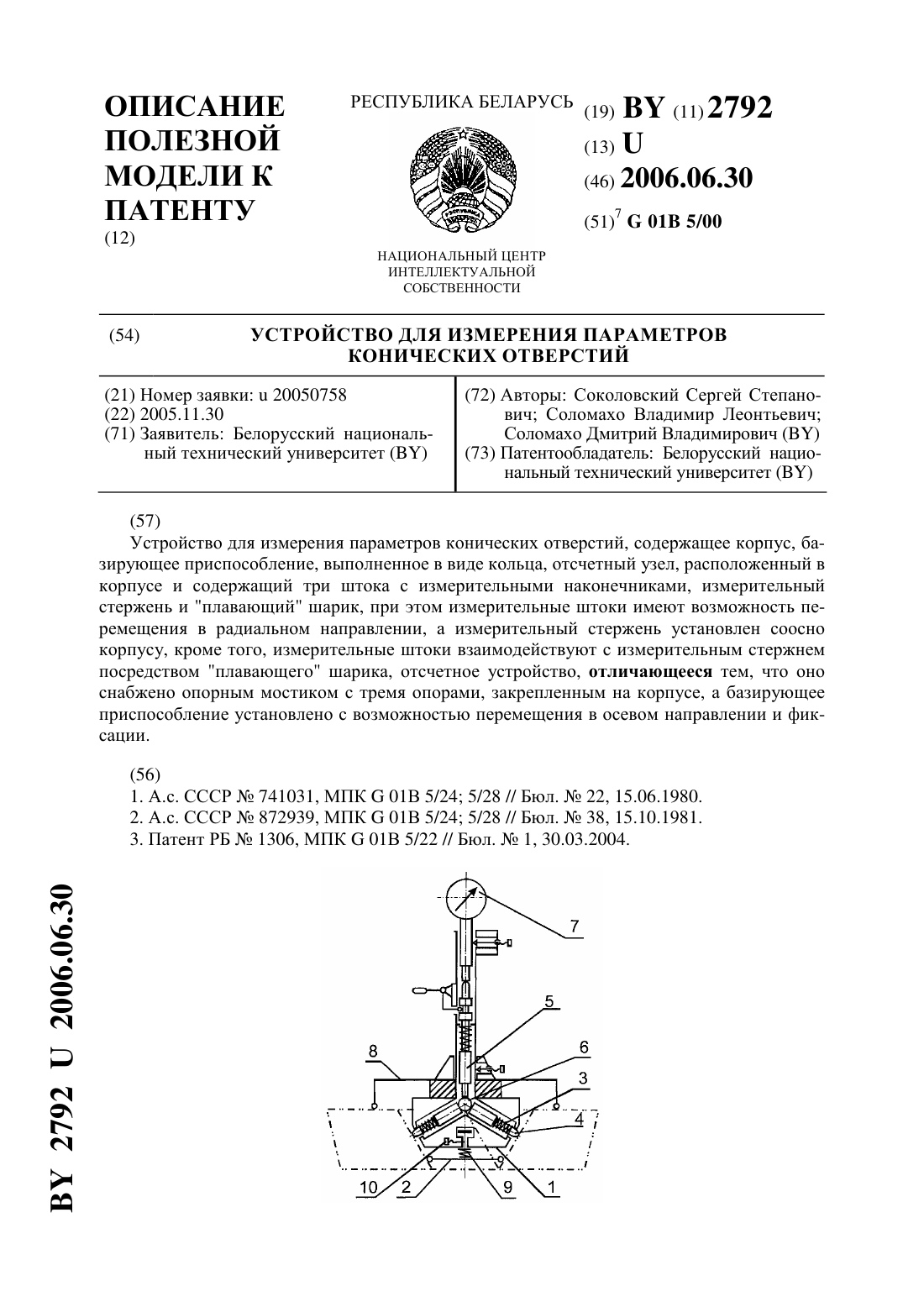

...корпусе с возможностью поступательного перемещения в радиальном направлении, а измерительный стержень - соосно корпусу, при этом измерительные штоки и измерительный стержень взаимодействуют с плавающим шариком. Недостатком прототипа является невозможность перемещения в осевом направлении,что делает невозможным измерение угла конуса и отклонения от конусности конического отверстия. Задачей предлагаемой полезной модели является расширение...

Номер патента: U 1306

Опубликовано: 30.03.2004

Авторы: Демидович Ольга Анатольевна, Прохоренко Андрей Александрович, Соколовский Сергей Степанович, Венгер Константин Дмитриевич, Смирнов Валерий Георгиевич, Соломахо Владимир Леонтьевич

МПК: G01B 5/22

Метки: кривизны, сферической, устройство, радиуса, отклонений, поверхности, измерения

Текст:

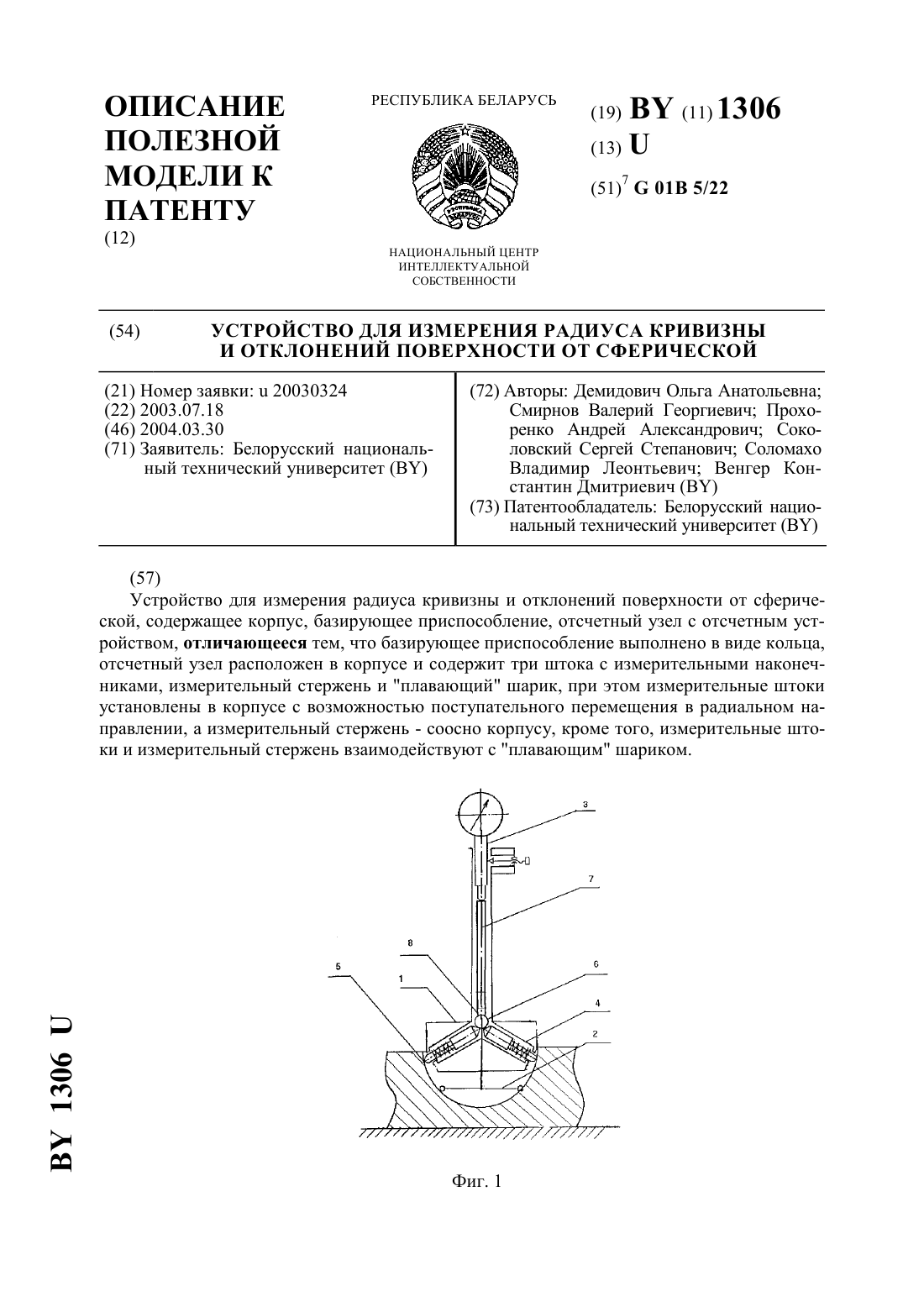

...устройство с измерительным наконечником. Недостатком данного устройства является сложность конструкции, сложность его настройки и невысокая точность и производительность измерений, что обусловлено достаточно сложной и трудоемкой процедурой настройки, а также смещением условного центра измерительного устройства (центра сферического вкладыша шарнира) по отношению к центру контролируемой сферической поверхности при отклонении действительного...

Номер патента: U 982

Опубликовано: 30.09.2003

Авторы: Соколовский Сергей Степанович, Боровец Юлия Георгиевна, Соломахо Владимир Леонтьевич, Смирнов Валерий Георгиевич, Тростянко Вероника Юрьевна

МПК: G01B 7/00

Метки: измерительный, щуп

Текст:

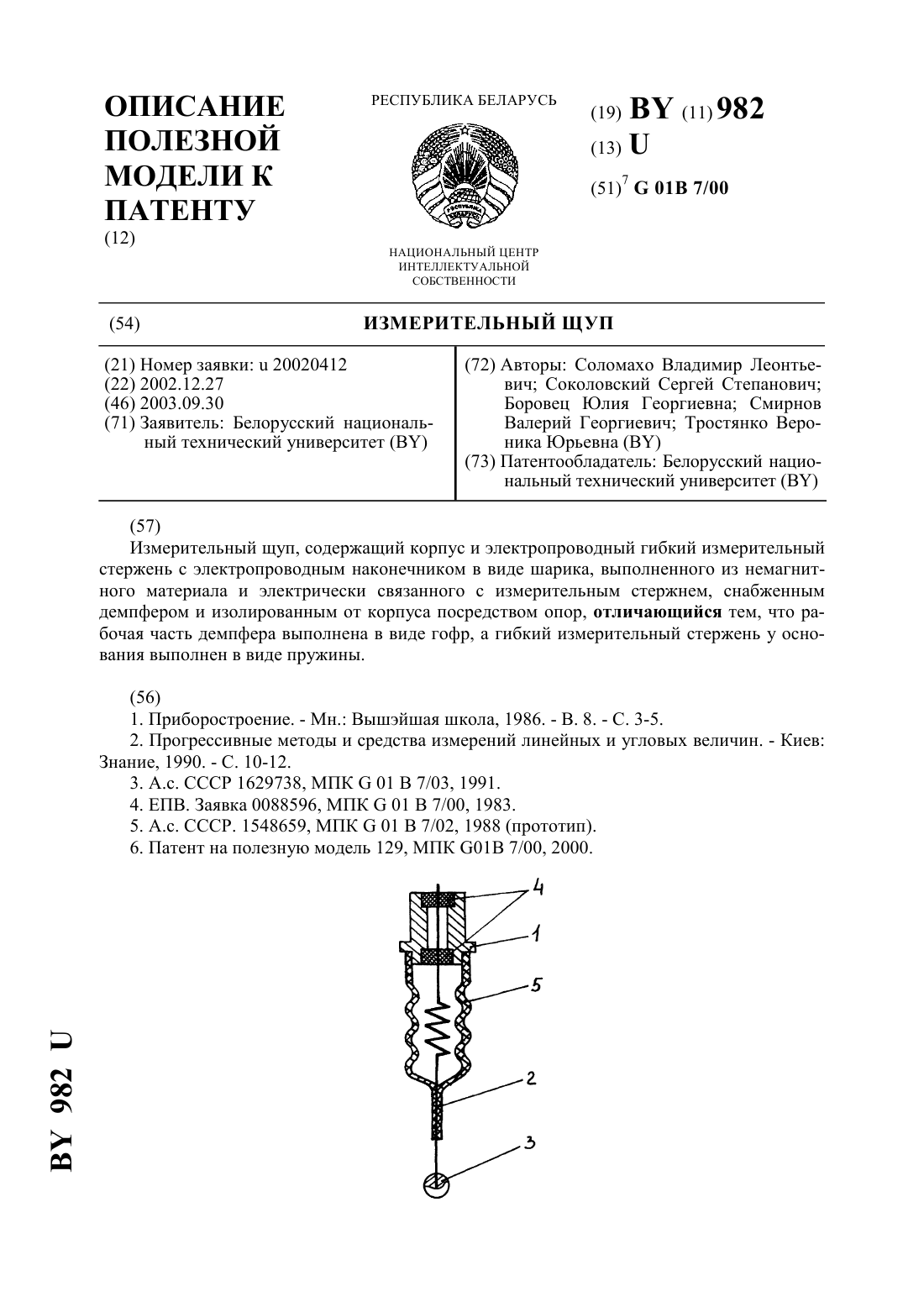

...Наиболее близким по технической сущности является измерительный щуп 6, содержащий корпус и электропроводный гибкий измерительный стержень с электропроводным наконечником в виде шарика, причем наконечник выполнен из немагнитного материала и электрически связан с измерительным стержнем, снабженным демпфером и изолированным от корпуса посредством опор. Недостатками устройства являются ограниченные функциональные возможности,вследствие...

Номер патента: U 145

Опубликовано: 30.06.2000

Авторы: Котельников Алексей Геннадьевич, Соколовский Сергей Степанович, Соломахо Владимир Леонтьевич, Смирнов Валерий Георгиевич

МПК: G01B 5/00

Метки: щуп, измерительный

Текст:

...чувствительности при выполнении измерений внаправлениях,перпендикулярных оси щупа (поперечных направлениях), повышения точности фиксирования положений контролируемых точек объектов измерения, уменьшения габаритных размеров, расширить его функциональные возможности с точки зрения использования в составе многомерных многощуповых средств измерений. Сущность полезной модели заключается в том, что измерительный щуп, содержащий корпус в виде...

Номер патента: U 129

Опубликовано: 30.06.2000

Авторы: Соколовский Сергей Степанович, Смирнов Валерий Георгиевич, Соломахо Владимир Леонтьевич, Круталевич Ольга Владимировна

МПК: G01B 5/00

Метки: щуп, измерительный

Текст:

...вследствие невозможности восприятия наконечником воздействия в продольном направлении, недостаточно высокой точности измерения, сложности конструкции, что ограничивает применение таких щупов в многомерных многощуповых средствах измерения. В основу полезной модели положена задача создания измерительного щупа, конструктивное выполнение которого позволило бы расширить его функциональные возможности с точки зрения использования в составе...

Номер патента: U 85

Опубликовано: 30.03.2000

Авторы: Соколовский Сергей Степанович, Соломахо Владимир Леонтьевич

МПК: G01B 5/00

Метки: щуп, измерительный

Текст:

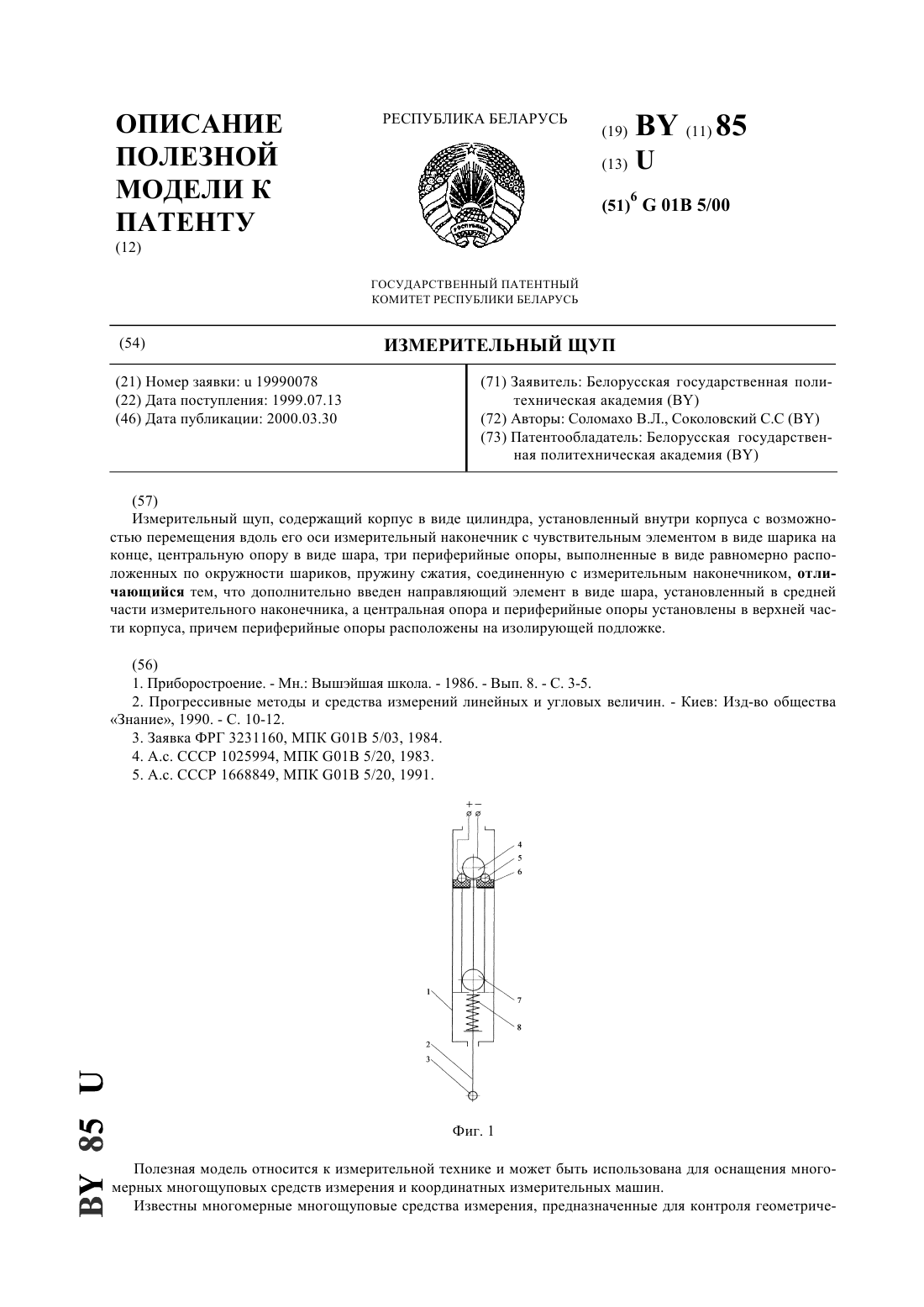

...позволило бы, за счет увеличения свободного хода чувствительного элемента измерительного наконечника в осевом и поперечном направлениях, уменьшения габаритных размеров, расширить его функциональные возможности. Сущность полезной модели заключается в том, что в измерительный щуп, содержащий корпус в виде цилиндра, установленный внутри корпуса с возможностью перемещения вдоль его оси измерительный наконечник с чувствительным элементом в виде...

Номер патента: U 72

Опубликовано: 30.12.1999

Авторы: Соломахо Владимир Леонтьевич, Соколовский Сергей Степанович

МПК: G01B 5/00

Метки: измерительный, щуп

Текст:

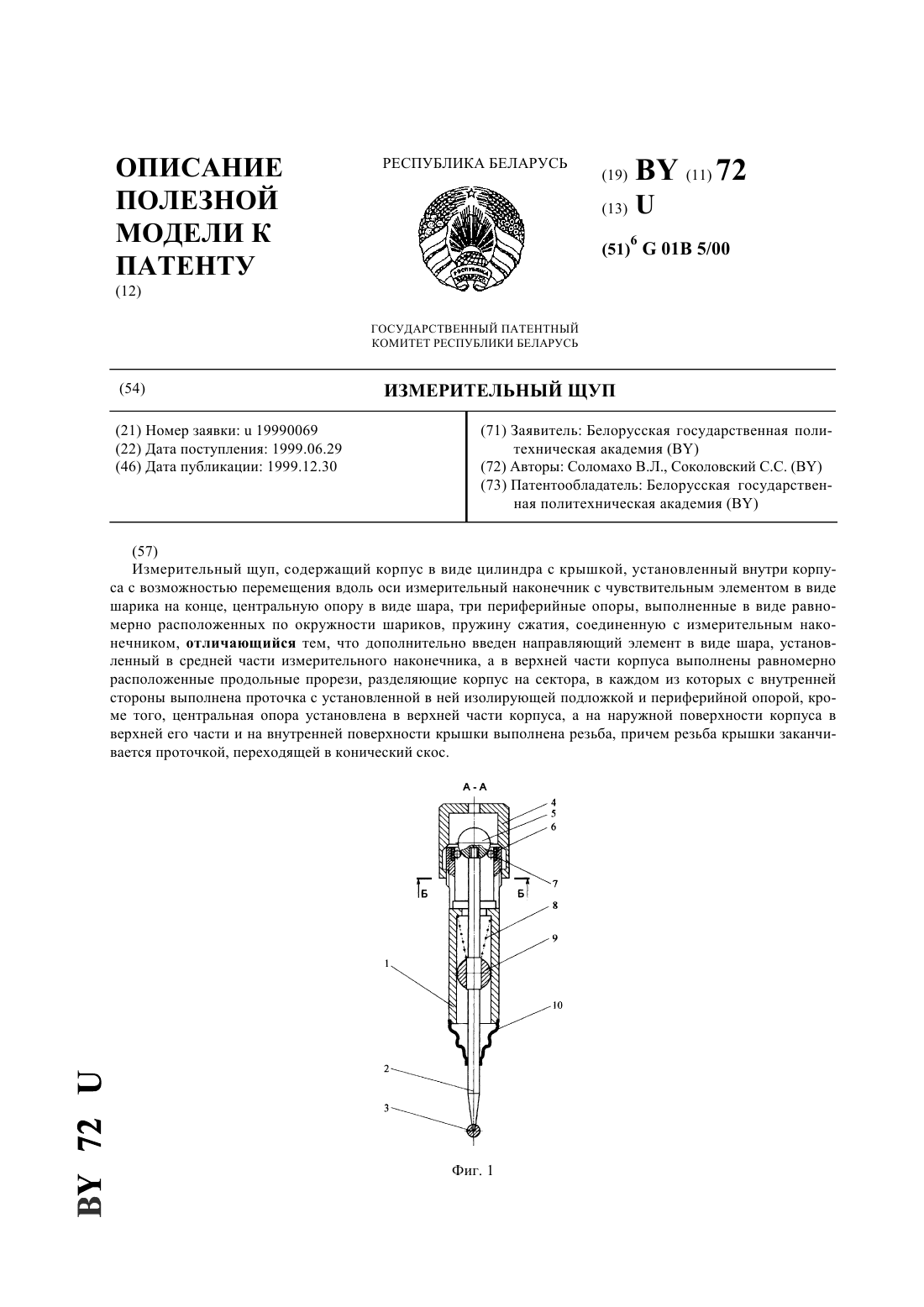

...измерительного щупа. На фиг. 2 - принципиальная схема регулирования положения чувствительного элемента измерительного наконечника в осевом направлении. На фиг. 3 - поперечный разрез измерительного щупа. Измерительный щуп содержит корпус 1 в виде цилиндра, установленный внутри корпуса 1 с возможностью перемещения вдоль его оси измерительный наконечник 2 с чувствительным элементом 3 в виде шарика на конце, крышку 4, центральную опору 5...
