Композиционный фильтр-сепаратор

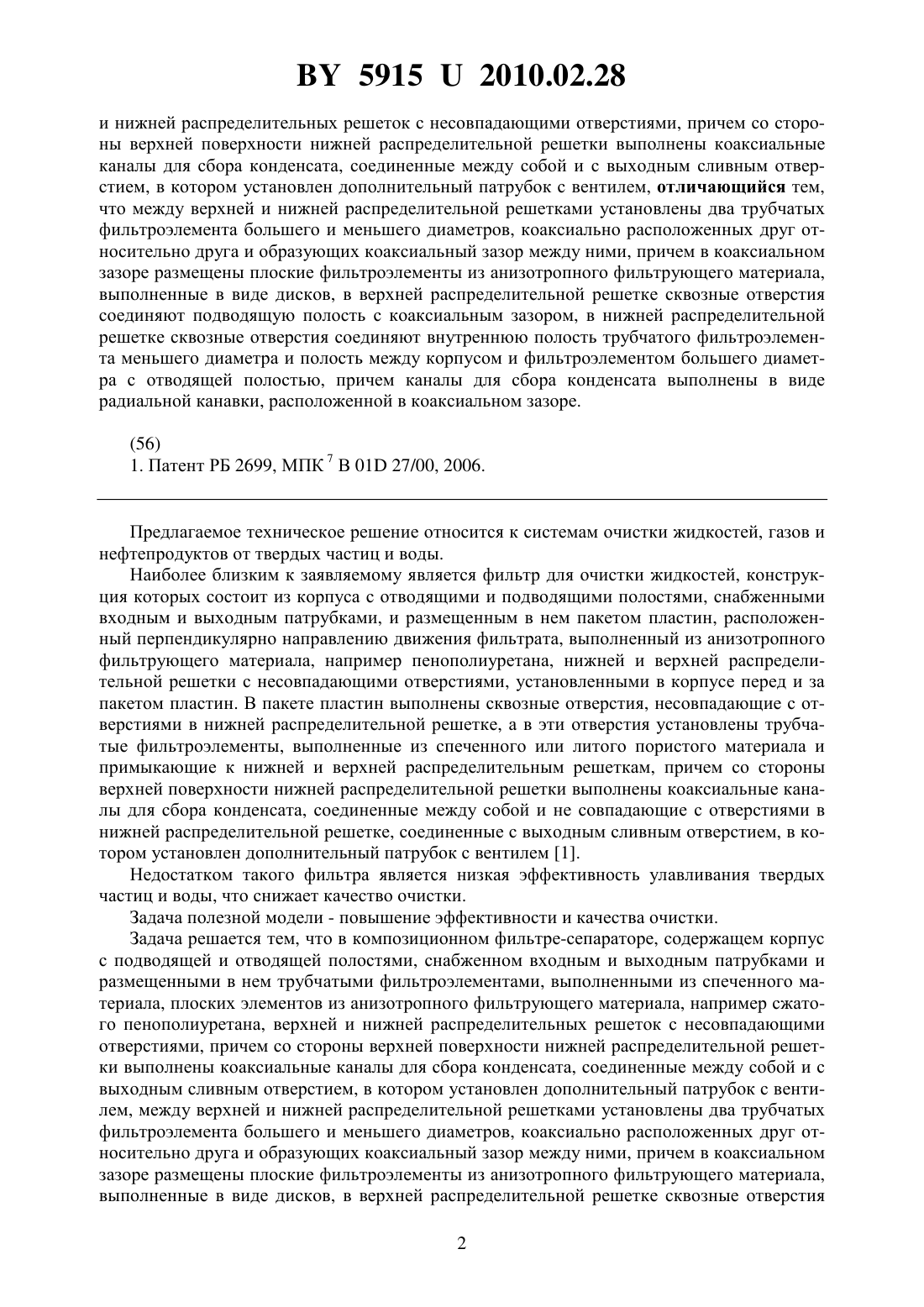

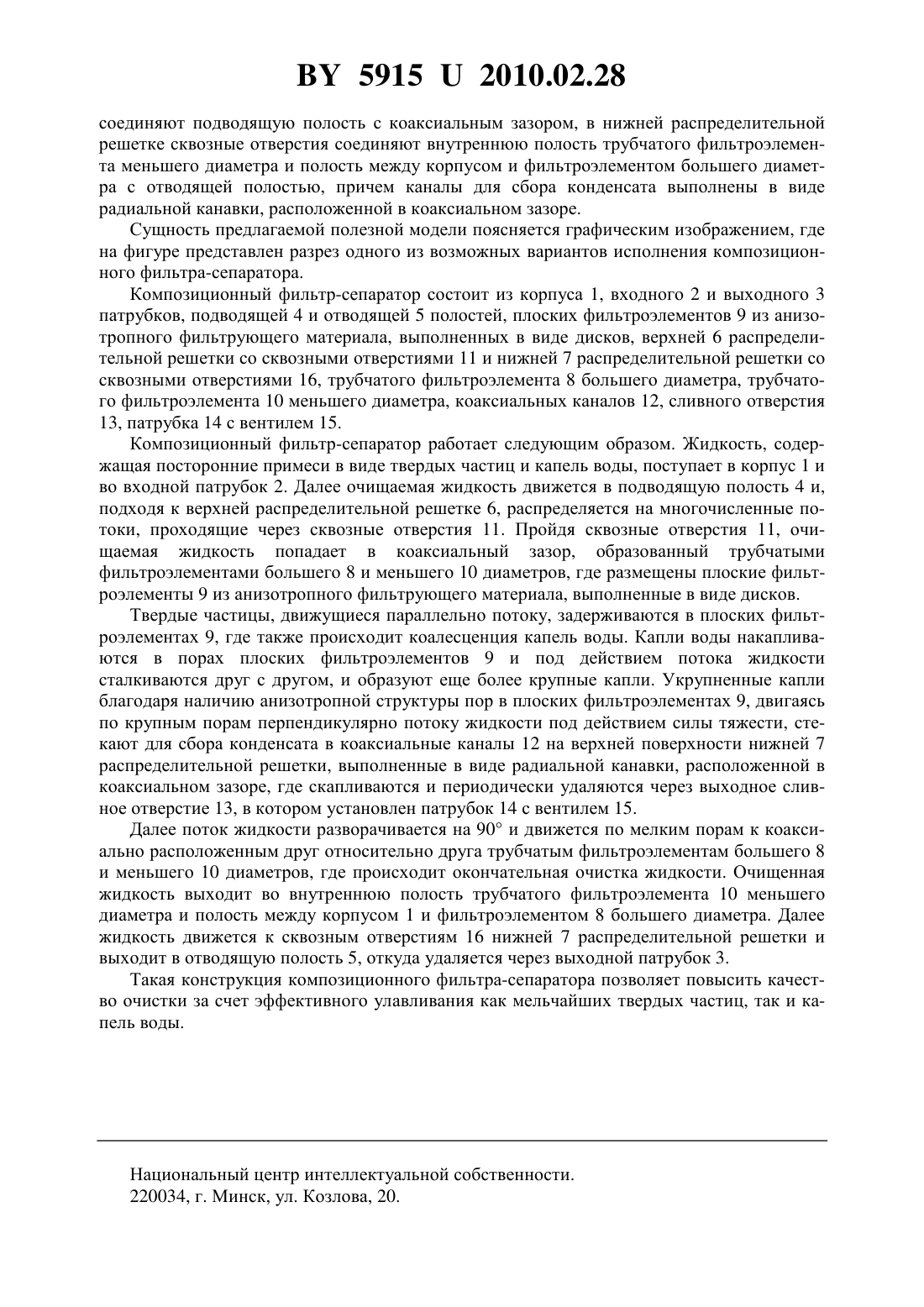

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Кривальцевич Дмитрий Иосифович Чугаев Павел Сергеевич Корнеева Валерия Константиновна Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Лисай Николай Константинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Композиционный фильтр-сепаратор, содержащий корпус с подводящей и отводящей полостями, снабженный входным и выходным патрубками и размещенными в нем трубчатыми фильтроэлементами, выполненными из спеченного материала, плоских элементов из анизотропного фильтрующего материала, например сжатого пенополиуретана, верхней 59152010.02.28 и нижней распределительных решеток с несовпадающими отверстиями, причем со стороны верхней поверхности нижней распределительной решетки выполнены коаксиальные каналы для сбора конденсата, соединенные между собой и с выходным сливным отверстием, в котором установлен дополнительный патрубок с вентилем, отличающийся тем,что между верхней и нижней распределительной решетками установлены два трубчатых фильтроэлемента большего и меньшего диаметров, коаксиально расположенных друг относительно друга и образующих коаксиальный зазор между ними, причем в коаксиальном зазоре размещены плоские фильтроэлементы из анизотропного фильтрующего материала,выполненные в виде дисков, в верхней распределительной решетке сквозные отверстия соединяют подводящую полость с коаксиальным зазором, в нижней распределительной решетке сквозные отверстия соединяют внутреннюю полость трубчатого фильтроэлемента меньшего диаметра и полость между корпусом и фильтроэлементом большего диаметра с отводящей полостью, причем каналы для сбора конденсата выполнены в виде радиальной канавки, расположенной в коаксиальном зазоре.(56) 1. Патент РБ 2699, МПК 7 В 01 27/00, 2006. Предлагаемое техническое решение относится к системам очистки жидкостей, газов и нефтепродуктов от твердых частиц и воды. Наиболее близким к заявляемому является фильтр для очистки жидкостей, конструкция которых состоит из корпуса с отводящими и подводящими полостями, снабженными входным и выходным патрубками, и размещенным в нем пакетом пластин, расположенный перпендикулярно направлению движения фильтрата, выполненный из анизотропного фильтрующего материала, например пенополиуретана, нижней и верхней распределительной решетки с несовпадающими отверстиями, установленными в корпусе перед и за пакетом пластин. В пакете пластин выполнены сквозные отверстия, несовпадающие с отверстиями в нижней распределительной решетке, а в эти отверстия установлены трубчатые фильтроэлементы, выполненные из спеченного или литого пористого материала и примыкающие к нижней и верхней распределительным решеткам, причем со стороны верхней поверхности нижней распределительной решетки выполнены коаксиальные каналы для сбора конденсата, соединенные между собой и не совпадающие с отверстиями в нижней распределительной решетке, соединенные с выходным сливным отверстием, в котором установлен дополнительный патрубок с вентилем 1. Недостатком такого фильтра является низкая эффективность улавливания твердых частиц и воды, что снижает качество очистки. Задача полезной модели - повышение эффективности и качества очистки. Задача решается тем, что в композиционном фильтре-сепараторе, содержащем корпус с подводящей и отводящей полостями, снабженном входным и выходным патрубками и размещенными в нем трубчатыми фильтроэлементами, выполненными из спеченного материала, плоских элементов из анизотропного фильтрующего материала, например сжатого пенополиуретана, верхней и нижней распределительных решеток с несовпадающими отверстиями, причем со стороны верхней поверхности нижней распределительной решетки выполнены коаксиальные каналы для сбора конденсата, соединенные между собой и с выходным сливным отверстием, в котором установлен дополнительный патрубок с вентилем, между верхней и нижней распределительной решетками установлены два трубчатых фильтроэлемента большего и меньшего диаметров, коаксиально расположенных друг относительно друга и образующих коаксиальный зазор между ними, причем в коаксиальном зазоре размещены плоские фильтроэлементы из анизотропного фильтрующего материала,выполненные в виде дисков, в верхней распределительной решетке сквозные отверстия 2 59152010.02.28 соединяют подводящую полость с коаксиальным зазором, в нижней распределительной решетке сквозные отверстия соединяют внутреннюю полость трубчатого фильтроэлемента меньшего диаметра и полость между корпусом и фильтроэлементом большего диаметра с отводящей полостью, причем каналы для сбора конденсата выполнены в виде радиальной канавки, расположенной в коаксиальном зазоре. Сущность предлагаемой полезной модели поясняется графическим изображением, где на фигуре представлен разрез одного из возможных вариантов исполнения композиционного фильтра-сепаратора. Композиционный фильтр-сепаратор состоит из корпуса 1, входного 2 и выходного 3 патрубков, подводящей 4 и отводящей 5 полостей, плоских фильтроэлементов 9 из анизотропного фильтрующего материала, выполненных в виде дисков, верхней 6 распределительной решетки со сквозными отверстиями 11 и нижней 7 распределительной решетки со сквозными отверстиями 16, трубчатого фильтроэлемента 8 большего диаметра, трубчатого фильтроэлемента 10 меньшего диаметра, коаксиальных каналов 12, сливного отверстия 13, патрубка 14 с вентилем 15. Композиционный фильтр-сепаратор работает следующим образом. Жидкость, содержащая посторонние примеси в виде твердых частиц и капель воды, поступает в корпус 1 и во входной патрубок 2. Далее очищаемая жидкость движется в подводящую полость 4 и,подходя к верхней распределительной решетке 6, распределяется на многочисленные потоки, проходящие через сквозные отверстия 11. Пройдя сквозные отверстия 11, очищаемая жидкость попадает в коаксиальный зазор, образованный трубчатыми фильтроэлементами большего 8 и меньшего 10 диаметров, где размещены плоские фильтроэлементы 9 из анизотропного фильтрующего материала, выполненные в виде дисков. Твердые частицы, движущиеся параллельно потоку, задерживаются в плоских фильтроэлементах 9, где также происходит коалесценция капель воды. Капли воды накапливаются в порах плоских фильтроэлементов 9 и под действием потока жидкости сталкиваются друг с другом, и образуют еще более крупные капли. Укрупненные капли благодаря наличию анизотропной структуры пор в плоских фильтроэлементах 9, двигаясь по крупным порам перпендикулярно потоку жидкости под действием силы тяжести, стекают для сбора конденсата в коаксиальные каналы 12 на верхней поверхности нижней 7 распределительной решетки, выполненные в виде радиальной канавки, расположенной в коаксиальном зазоре, где скапливаются и периодически удаляются через выходное сливное отверстие 13, в котором установлен патрубок 14 с вентилем 15. Далее поток жидкости разворачивается на 90 и движется по мелким порам к коаксиально расположенным друг относительно друга трубчатым фильтроэлементам большего 8 и меньшего 10 диаметров, где происходит окончательная очистка жидкости. Очищенная жидкость выходит во внутреннюю полость трубчатого фильтроэлемента 10 меньшего диаметра и полость между корпусом 1 и фильтроэлементом 8 большего диаметра. Далее жидкость движется к сквозным отверстиям 16 нижней 7 распределительной решетки и выходит в отводящую полость 5, откуда удаляется через выходной патрубок 3. Такая конструкция композиционного фильтра-сепаратора позволяет повысить качество очистки за счет эффективного улавливания как мельчайших твердых частиц, так и капель воды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
