Армирующий металлический профиль для пластиковых оконных или дверных блоков

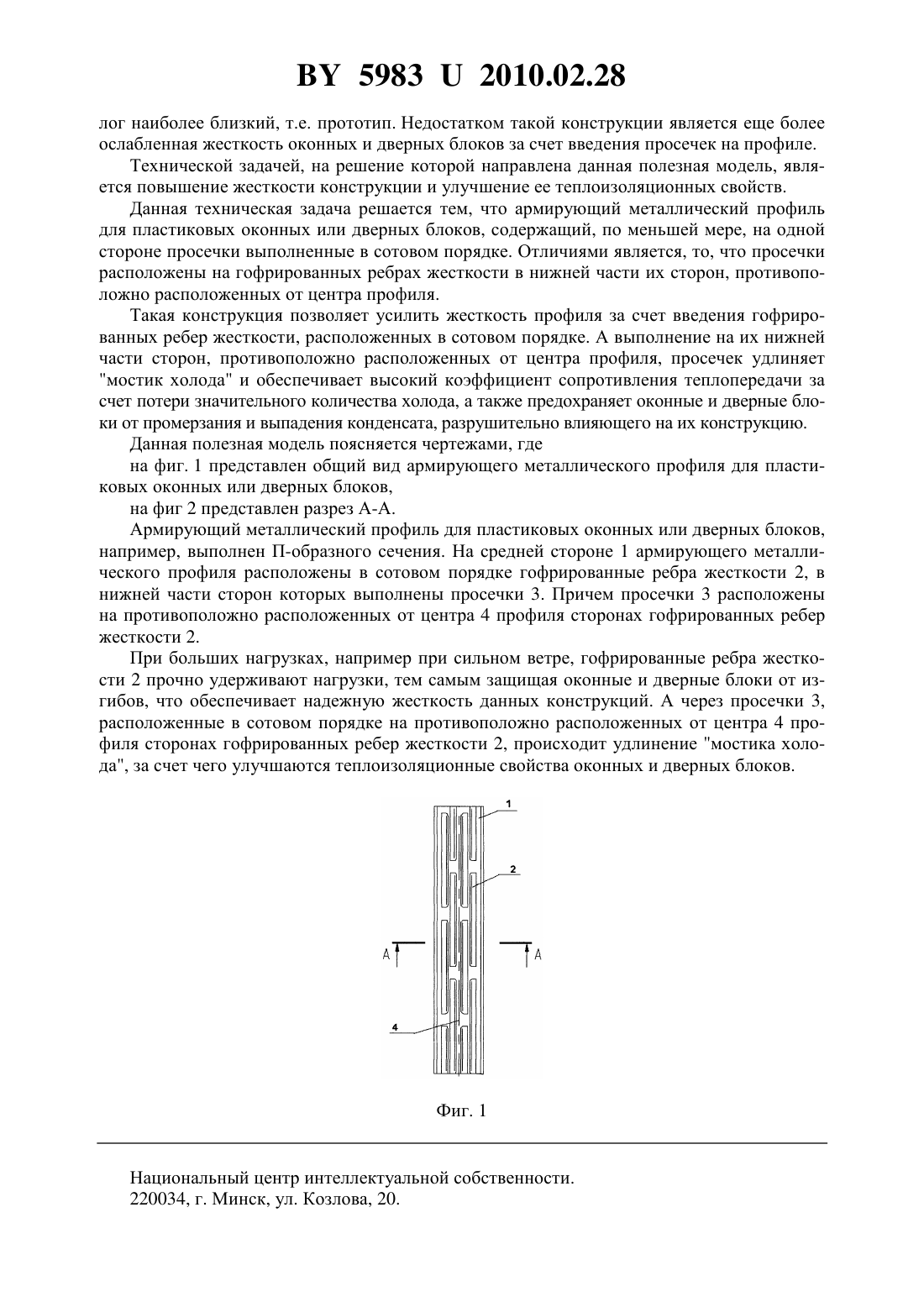

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АРМИРУЮЩИЙ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ ДЛЯ ПЛАСТИКОВЫХ ОКОННЫХ ИЛИ ДВЕРНЫХ БЛОКОВ(72) Авторы Веремко Вадим Григорьевич Веремко Андрей Григорьевич(57) Армирующий металлический профиль для пластиковых оконных или дверных блоков,содержащий, по меньшей мере, на одной стороне просечки, выполненные в сотовом порядке, отличающийся тем, что просечки расположены на гофрированных ребрах жесткости в нижней части их сторон, противоположно расположенных от центра профиля.(56) 1. Патентна изобретение 2230867. - Опубл. 20.06.2004. 2. Патентна полезную модель 20122533.- Опубл. 13.04.2006 (прототип). Фиг. 2 Полезная модель относится к области строительства, а именно к конструкциям пластиковых оконных или дверных блоков. Из уровня техники известен армирующий металлический профиль П-образного сечения, устанавливаемый в камеры пластиковых оконных и дверных блоков 1. Недостатками такой конструкции являются низкая жесткость оконных и дверных блоков, низкий коэффициент сопротивления теплопередачи. Известен армирующий металлический профиль П-образного сечения, на средней стороне которого расположены просечки, выполненные в сотовом порядке 2. Данный ана 59832010.02.28 лог наиболее близкий, т.е. прототип. Недостатком такой конструкции является еще более ослабленная жесткость оконных и дверных блоков за счет введения просечек на профиле. Технической задачей, на решение которой направлена данная полезная модель, является повышение жесткости конструкции и улучшение ее теплоизоляционных свойств. Данная техническая задача решается тем, что армирующий металлический профиль для пластиковых оконных или дверных блоков, содержащий, по меньшей мере, на одной стороне просечки выполненные в сотовом порядке. Отличиями является, то, что просечки расположены на гофрированных ребрах жесткости в нижней части их сторон, противоположно расположенных от центра профиля. Такая конструкция позволяет усилить жесткость профиля за счет введения гофрированных ребер жесткости, расположенных в сотовом порядке. А выполнение на их нижней части сторон, противоположно расположенных от центра профиля, просечек удлиняет мостик холода и обеспечивает высокий коэффициент сопротивления теплопередачи за счет потери значительного количества холода, а также предохраняет оконные и дверные блоки от промерзания и выпадения конденсата, разрушительно влияющего на их конструкцию. Данная полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид армирующего металлического профиля для пластиковых оконных или дверных блоков,на фиг 2 представлен разрез А-А. Армирующий металлический профиль для пластиковых оконных или дверных блоков,например, выполнен П-образного сечения. На средней стороне 1 армирующего металлического профиля расположены в сотовом порядке гофрированные ребра жесткости 2, в нижней части сторон которых выполнены просечки 3. Причем просечки 3 расположены на противоположно расположенных от центра 4 профиля сторонах гофрированных ребер жесткости 2. При больших нагрузках, например при сильном ветре, гофрированные ребра жесткости 2 прочно удерживают нагрузки, тем самым защищая оконные и дверные блоки от изгибов, что обеспечивает надежную жесткость данных конструкций. А через просечки 3,расположенные в сотовом порядке на противоположно расположенных от центра 4 профиля сторонах гофрированных ребер жесткости 2, происходит удлинение мостика холода, за счет чего улучшаются теплоизоляционные свойства оконных и дверных блоков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
