Композиционный фильтр

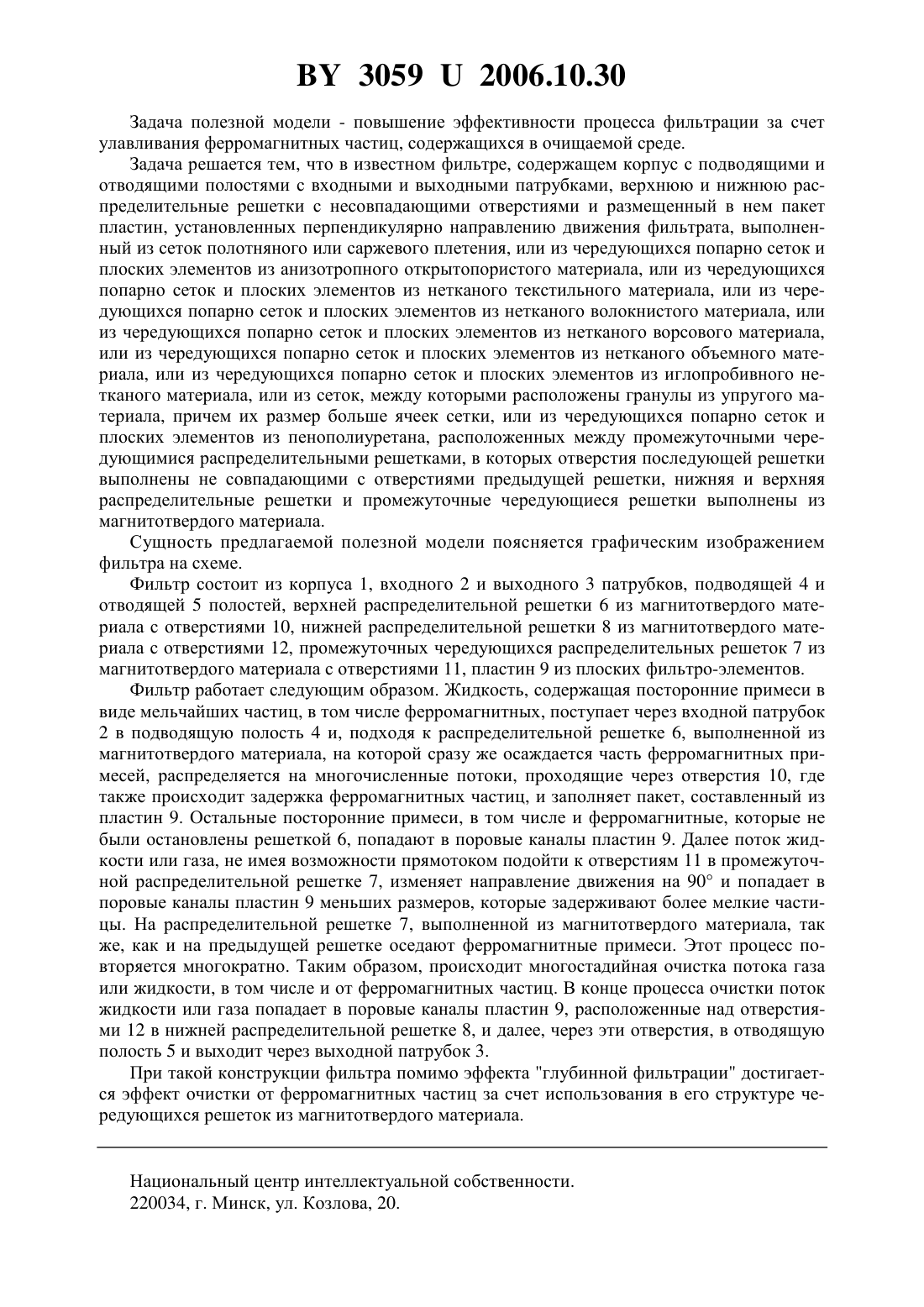

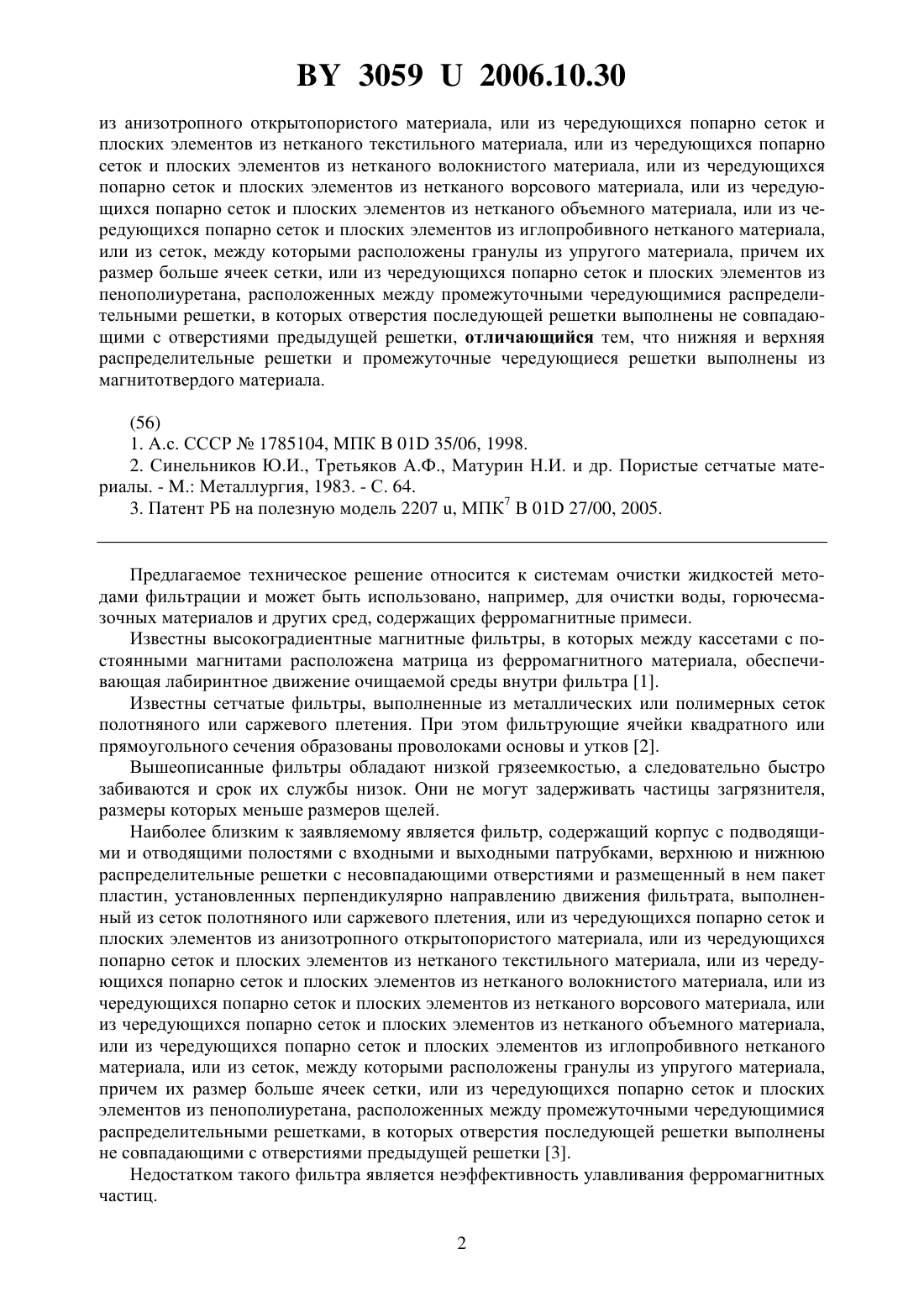

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Маршина Елена Александровна Кривальцевич Дмитрий Иосифович Закревский Игорь Владимирович Азаров Григорий Александрович Корнеева Валерия Константиновна Лисай Николай Константинович Вольский Владимир Александрович Богинский Леонид Стефанович Кусин Руслан Анатольевич Черняк Ирина Николаевна(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(57) Композиционный фильтр, содержащий корпус с подводящими и отводящими полостями с входными и выходными патрубками, верхнюю и нижнюю распределительные решетки с несовпадающими отверстиями и размещенный в нем пакет пластин, установленных перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов 30592006.10.30 из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала, или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала,или из сеток, между которыми расположены гранулы из упругого материала, причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, расположенных между промежуточными чередующимися распределительными решетки, в которых отверстия последующей решетки выполнены не совпадающими с отверстиями предыдущей решетки, отличающийся тем, что нижняя и верхняя распределительные решетки и промежуточные чередующиеся решетки выполнены из магнитотвердого материала.(56) 1. А.с. СССР 1785104, МПК В 01 35/06, 1998. 2. Синельников Ю.И., Третьяков А.Ф., Матурин Н.И. и др. Пористые сетчатые материалы. - . Металлургия, 1983. - С. 64. 3. Патент РБ на полезную модель 2207 , МПК 7 В 01 27/00, 2005. Предлагаемое техническое решение относится к системам очистки жидкостей методами фильтрации и может быть использовано, например, для очистки воды, горючесмазочных материалов и других сред, содержащих ферромагнитные примеси. Известны высокоградиентные магнитные фильтры, в которых между кассетами с постоянными магнитами расположена матрица из ферромагнитного материала, обеспечивающая лабиринтное движение очищаемой среды внутри фильтра 1. Известны сетчатые фильтры, выполненные из металлических или полимерных сеток полотняного или саржевого плетения. При этом фильтрующие ячейки квадратного или прямоугольного сечения образованы проволоками основы и утков 2. Вышеописанные фильтры обладают низкой грязеемкостью, а следовательно быстро забиваются и срок их службы низок. Они не могут задерживать частицы загрязнителя,размеры которых меньше размеров щелей. Наиболее близким к заявляемому является фильтр, содержащий корпус с подводящими и отводящими полостями с входными и выходными патрубками, верхнюю и нижнюю распределительные решетки с несовпадающими отверстиями и размещенный в нем пакет пластин, установленных перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала,или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала,причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, расположенных между промежуточными чередующимися распределительными решетками, в которых отверстия последующей решетки выполнены не совпадающими с отверстиями предыдущей решетки 3. Недостатком такого фильтра является неэффективность улавливания ферромагнитных частиц. 2 30592006.10.30 Задача полезной модели - повышение эффективности процесса фильтрации за счет улавливания ферромагнитных частиц, содержащихся в очищаемой среде. Задача решается тем, что в известном фильтре, содержащем корпус с подводящими и отводящими полостями с входными и выходными патрубками, верхнюю и нижнюю распределительные решетки с несовпадающими отверстиями и размещенный в нем пакет пластин, установленных перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала,или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала, или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала, причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, расположенных между промежуточными чередующимися распределительными решетками, в которых отверстия последующей решетки выполнены не совпадающими с отверстиями предыдущей решетки, нижняя и верхняя распределительные решетки и промежуточные чередующиеся решетки выполнены из магнитотвердого материала. Сущность предлагаемой полезной модели поясняется графическим изображением фильтра на схеме. Фильтр состоит из корпуса 1, входного 2 и выходного 3 патрубков, подводящей 4 и отводящей 5 полостей, верхней распределительной решетки 6 из магнитотвердого материала с отверстиями 10, нижней распределительной решетки 8 из магнитотвердого материала с отверстиями 12, промежуточных чередующихся распределительных решеток 7 из магнитотвердого материала с отверстиями 11, пластин 9 из плоских фильтро-элементов. Фильтр работает следующим образом. Жидкость, содержащая посторонние примеси в виде мельчайших частиц, в том числе ферромагнитных, поступает через входной патрубок 2 в подводящую полость 4 и, подходя к распределительной решетке 6, выполненной из магнитотвердого материала, на которой сразу же осаждается часть ферромагнитных примесей, распределяется на многочисленные потоки, проходящие через отверстия 10, где также происходит задержка ферромагнитных частиц, и заполняет пакет, составленный из пластин 9. Остальные посторонние примеси, в том числе и ферромагнитные, которые не были остановлены решеткой 6, попадают в поровые каналы пластин 9. Далее поток жидкости или газа, не имея возможности прямотоком подойти к отверстиям 11 в промежуточной распределительной решетке 7, изменяет направление движения на 90 и попадает в поровые каналы пластин 9 меньших размеров, которые задерживают более мелкие частицы. На распределительной решетке 7, выполненной из магнитотвердого материала, так же, как и на предыдущей решетке оседают ферромагнитные примеси. Этот процесс повторяется многократно. Таким образом, происходит многостадийная очистка потока газа или жидкости, в том числе и от ферромагнитных частиц. В конце процесса очистки поток жидкости или газа попадает в поровые каналы пластин 9, расположенные над отверстиями 12 в нижней распределительной решетке 8, и далее, через эти отверстия, в отводящую полость 5 и выходит через выходной патрубок 3. При такой конструкции фильтра помимо эффекта глубинной фильтрации достигается эффект очистки от ферромагнитных частиц за счет использования в его структуре чередующихся решеток из магнитотвердого материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
