Композиционный фильтр

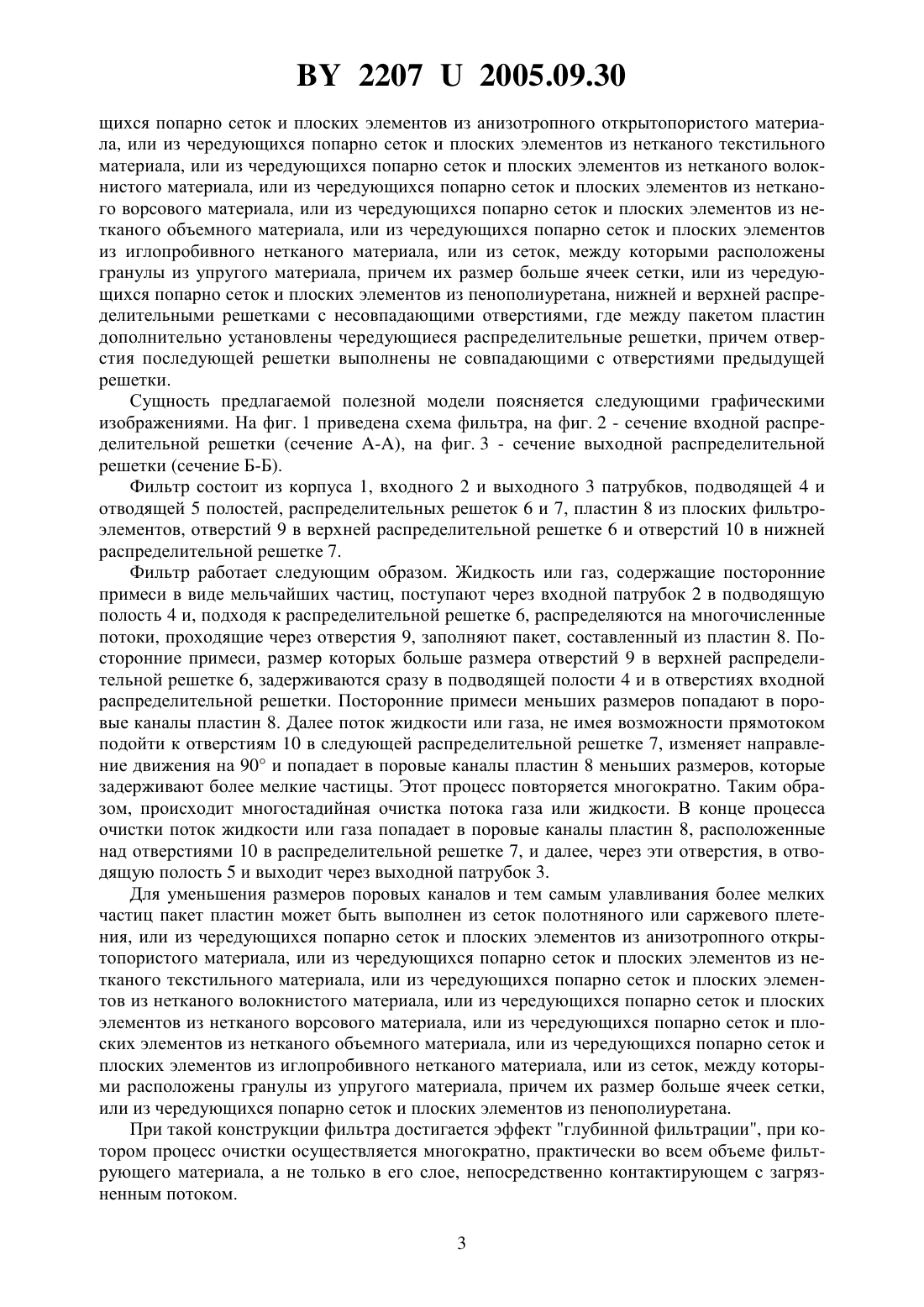

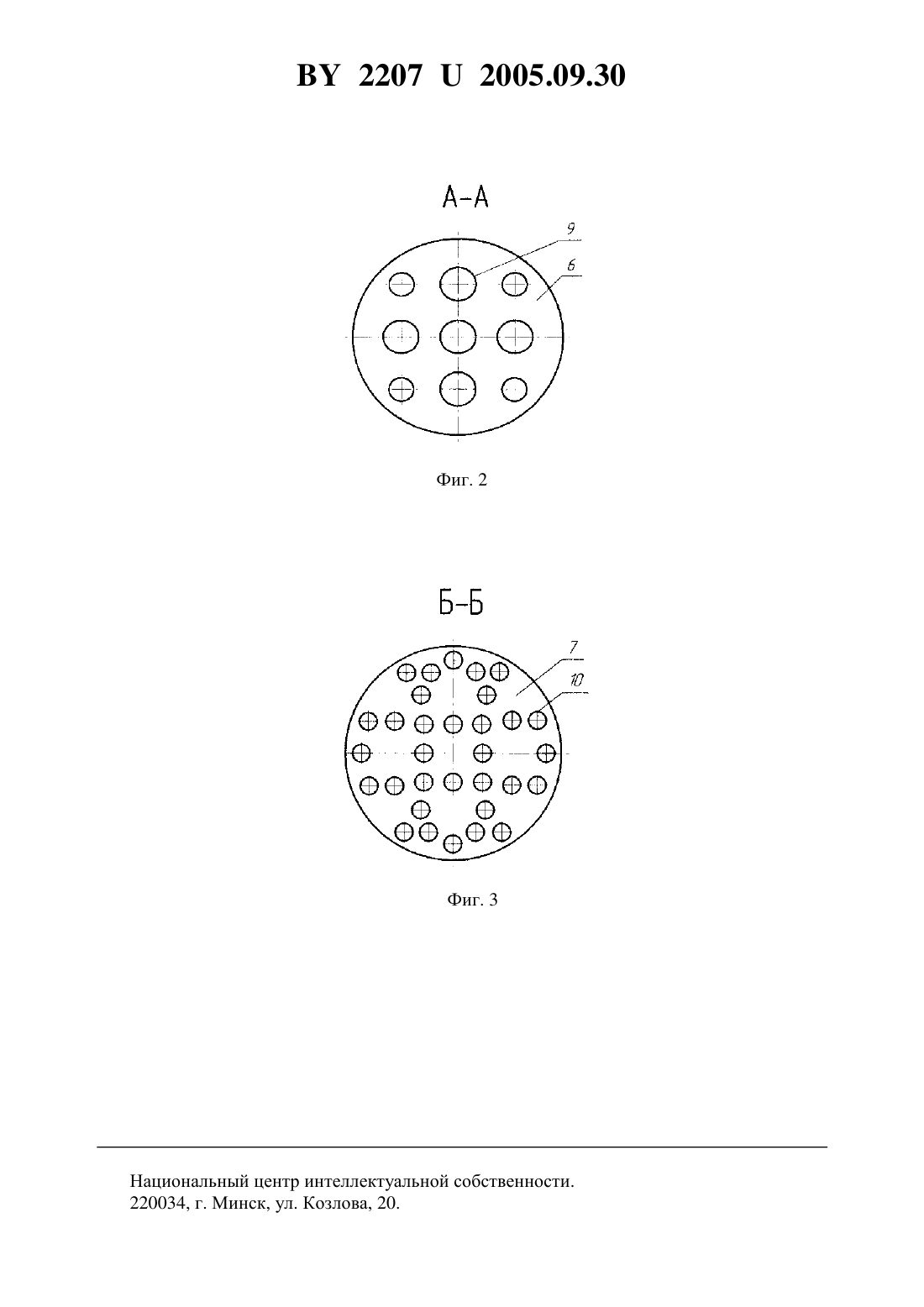

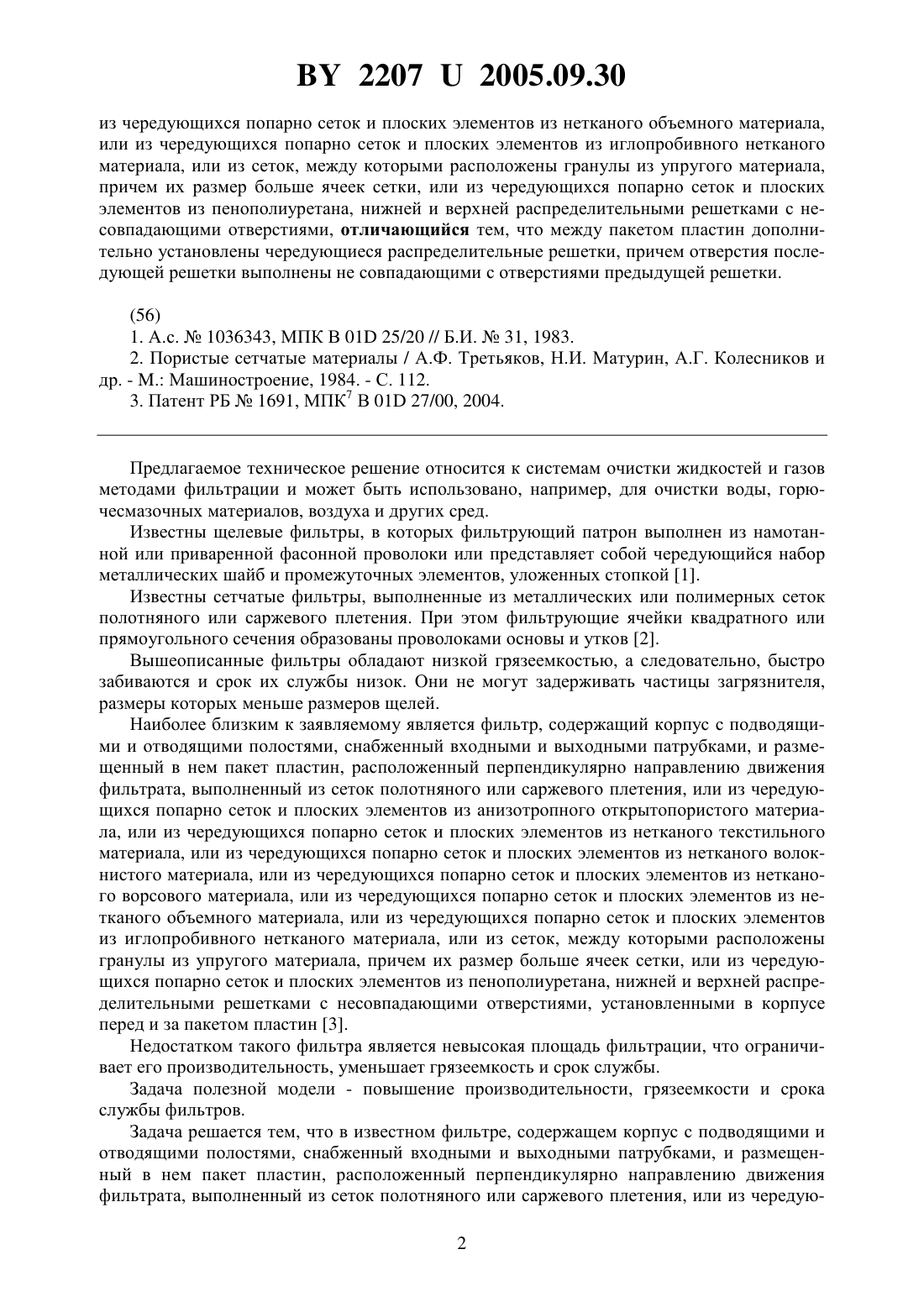

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Азаров Григорий Александрович Кривальцевич Дмитрий Иосифович Денисевич Сергей Викторович Маршина Елена Александровна Кусин Алексей Русланович Дубелир Наталья Аркадьевна Кусин Руслан Анатольевич(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(57) Композиционный фильтр, содержащий корпус с подводящими и отводящими полостями, снабженный входными и выходными патрубками, и размещенный в нем пакет пластин, расположенный перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или 22072005.09.30 из чередующихся попарно сеток и плоских элементов из нетканого объемного материала,или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала,причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, нижней и верхней распределительными решетками с несовпадающими отверстиями, отличающийся тем, что между пакетом пластин дополнительно установлены чередующиеся распределительные решетки, причем отверстия последующей решетки выполнены не совпадающими с отверстиями предыдущей решетки.(56) 1. А.с.1036343, МПК В 01 25/20 // Б.И.31, 1983. 2. Пористые сетчатые материалы / А.Ф. Третьяков, Н.И. Матурин, А.Г. Колесников и др. - . Машиностроение, 1984. - С. 112. 3. Патент РБ 1691, МПК 7 В 01 27/00, 2004. Предлагаемое техническое решение относится к системам очистки жидкостей и газов методами фильтрации и может быть использовано, например, для очистки воды, горючесмазочных материалов, воздуха и других сред. Известны щелевые фильтры, в которых фильтрующий патрон выполнен из намотанной или приваренной фасонной проволоки или представляет собой чередующийся набор металлических шайб и промежуточных элементов, уложенных стопкой 1. Известны сетчатые фильтры, выполненные из металлических или полимерных сеток полотняного или саржевого плетения. При этом фильтрующие ячейки квадратного или прямоугольного сечения образованы проволоками основы и утков 2. Вышеописанные фильтры обладают низкой грязеемкостью, а следовательно, быстро забиваются и срок их службы низок. Они не могут задерживать частицы загрязнителя,размеры которых меньше размеров щелей. Наиболее близким к заявляемому является фильтр, содержащий корпус с подводящими и отводящими полостями, снабженный входными и выходными патрубками, и размещенный в нем пакет пластин, расположенный перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала, или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала, причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, нижней и верхней распределительными решетками с несовпадающими отверстиями, установленными в корпусе перед и за пакетом пластин 3. Недостатком такого фильтра является невысокая площадь фильтрации, что ограничивает его производительность, уменьшает грязеемкость и срок службы. Задача полезной модели - повышение производительности, грязеемкости и срока службы фильтров. Задача решается тем, что в известном фильтре, содержащем корпус с подводящими и отводящими полостями, снабженный входными и выходными патрубками, и размещенный в нем пакет пластин, расположенный перпендикулярно направлению движения фильтрата, выполненный из сеток полотняного или саржевого плетения, или из чередую 2 22072005.09.30 щихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала, или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала, причем их размер больше ячеек сетки, или из чередующихся попарно сеток и плоских элементов из пенополиуретана, нижней и верхней распределительными решетками с несовпадающими отверстиями, где между пакетом пластин дополнительно установлены чередующиеся распределительные решетки, причем отверстия последующей решетки выполнены не совпадающими с отверстиями предыдущей решетки. Сущность предлагаемой полезной модели поясняется следующими графическими изображениями. На фиг. 1 приведена схема фильтра, на фиг. 2 - сечение входной распределительной решетки (сечение -), на фиг. 3 - сечение выходной распределительной решетки (сечение Б-Б). Фильтр состоит из корпуса 1, входного 2 и выходного 3 патрубков, подводящей 4 и отводящей 5 полостей, распределительных решеток 6 и 7, пластин 8 из плоских фильтроэлементов, отверстий 9 в верхней распределительной решетке 6 и отверстий 10 в нижней распределительной решетке 7. Фильтр работает следующим образом. Жидкость или газ, содержащие посторонние примеси в виде мельчайших частиц, поступают через входной патрубок 2 в подводящую полость 4 и,подходя к распределительной решетке 6, распределяются на многочисленные потоки, проходящие через отверстия 9, заполняют пакет, составленный из пластин 8. Посторонние примеси, размер которых больше размера отверстий 9 в верхней распределительной решетке 6, задерживаются сразу в подводящей полости 4 и в отверстиях входной распределительной решетки. Посторонние примеси меньших размеров попадают в поровые каналы пластин 8. Далее поток жидкости или газа, не имея возможности прямотоком подойти к отверстиям 10 в следующей распределительной решетке 7, изменяет направление движения на 90 и попадает в поровые каналы пластин 8 меньших размеров, которые задерживают более мелкие частицы. Этот процесс повторяется многократно. Таким образом, происходит многостадийная очистка потока газа или жидкости. В конце процесса очистки поток жидкости или газа попадает в поровые каналы пластин 8, расположенные над отверстиями 10 в распределительной решетке 7, и далее, через эти отверстия, в отводящую полость 5 и выходит через выходной патрубок 3. Для уменьшения размеров поровых каналов и тем самым улавливания более мелких частиц пакет пластин может быть выполнен из сеток полотняного или саржевого плетения, или из чередующихся попарно сеток и плоских элементов из анизотропного открытопористого материала, или из чередующихся попарно сеток и плоских элементов из нетканого текстильного материала, или из чередующихся попарно сеток и плоских элементов из нетканого волокнистого материала, или из чередующихся попарно сеток и плоских элементов из нетканого ворсового материала, или из чередующихся попарно сеток и плоских элементов из нетканого объемного материала, или из чередующихся попарно сеток и плоских элементов из иглопробивного нетканого материала, или из сеток, между которыми расположены гранулы из упругого материала, причем их размер больше ячеек сетки,или из чередующихся попарно сеток и плоских элементов из пенополиуретана. При такой конструкции фильтра достигается эффект глубинной фильтрации, при котором процесс очистки осуществляется многократно, практически во всем объеме фильтрующего материала, а не только в его слое, непосредственно контактирующем с загрязненным потоком. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
