Склад для хранения горно-химических продуктов и материалов

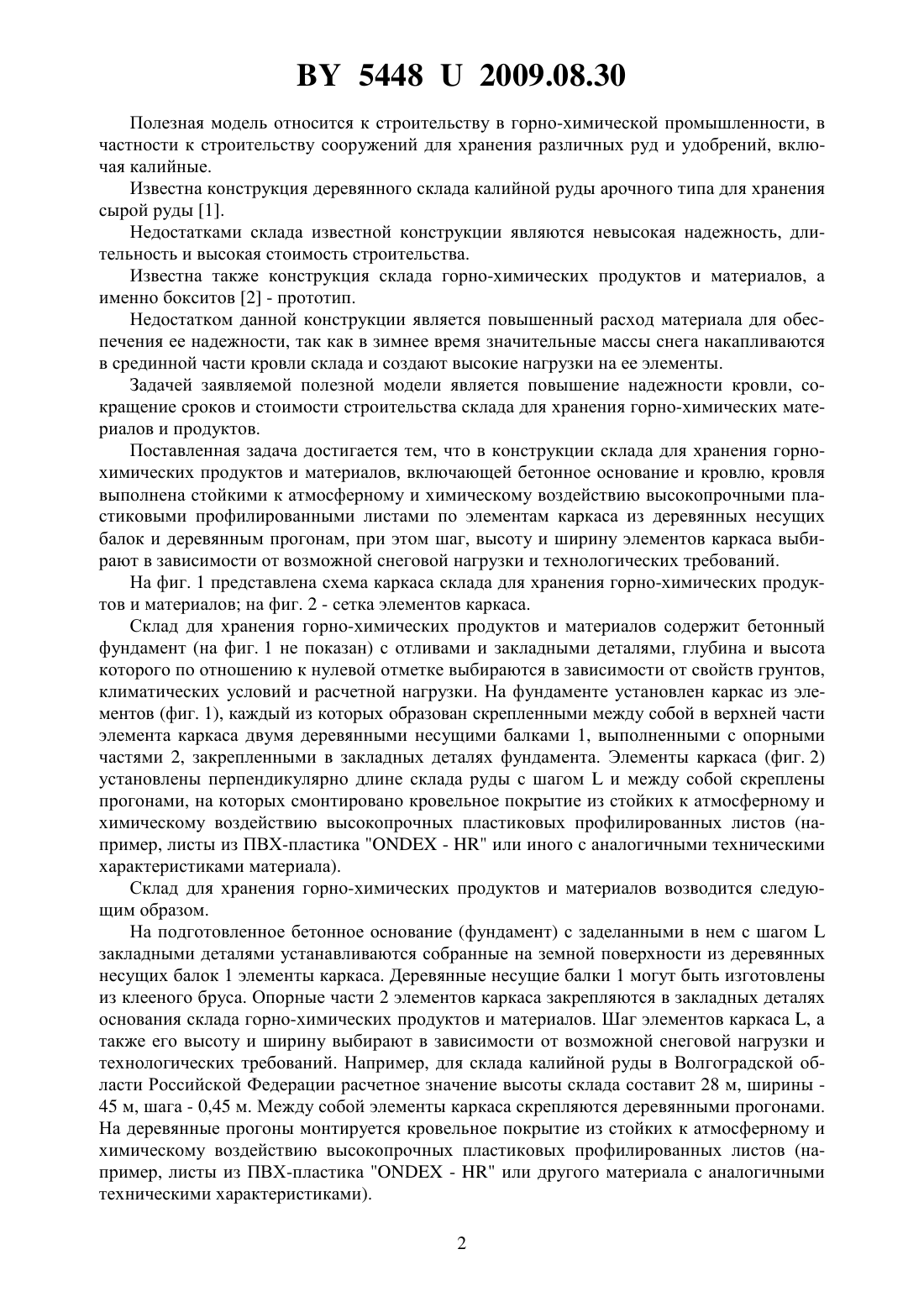

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СКЛАД ДЛЯ ХРАНЕНИЯ ГОРНО-ХИМИЧЕСКИХ ПРОДУКТОВ И МАТЕРИАЛОВ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Путятов Александр Николаевич Кайша Иосиф Иосифович Баранова Галина Анатольевна Шемет Сергей Федорович Шутин Сергей Георгиевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Склад для хранения горно-химических продуктов и материалов, включающий бетонное основание и кровлю, отличающийся тем, что кровля выполнена стойкими к атмосферному и химическому воздействию высокопрочными пластиковыми профилированными листами по элементам каркаса из деревянных несущих балок и деревянным прогонам, при этом шаг, высоту и ширину элементов каркаса выбирают в зависимости от возможной снеговой нагрузки и технологических требований. 54482009.08.30 Полезная модель относится к строительству в горно-химической промышленности, в частности к строительству сооружений для хранения различных руд и удобрений, включая калийные. Известна конструкция деревянного склада калийной руды арочного типа для хранения сырой руды 1. Недостатками склада известной конструкции являются невысокая надежность, длительность и высокая стоимость строительства. Известна также конструкция склада горно-химических продуктов и материалов, а именно бокситов 2 - прототип. Недостатком данной конструкции является повышенный расход материала для обеспечения ее надежности, так как в зимнее время значительные массы снега накапливаются в срединной части кровли склада и создают высокие нагрузки на ее элементы. Задачей заявляемой полезной модели является повышение надежности кровли, сокращение сроков и стоимости строительства склада для хранения горно-химических материалов и продуктов. Поставленная задача достигается тем, что в конструкции склада для хранения горнохимических продуктов и материалов, включающей бетонное основание и кровлю, кровля выполнена стойкими к атмосферному и химическому воздействию высокопрочными пластиковыми профилированными листами по элементам каркаса из деревянных несущих балок и деревянным прогонам, при этом шаг, высоту и ширину элементов каркаса выбирают в зависимости от возможной снеговой нагрузки и технологических требований. На фиг. 1 представлена схема каркаса склада для хранения горно-химических продуктов и материалов на фиг. 2 - сетка элементов каркаса. Склад для хранения горно-химических продуктов и материалов содержит бетонный фундамент (на фиг. 1 не показан) с отливами и закладными деталями, глубина и высота которого по отношению к нулевой отметке выбираются в зависимости от свойств грунтов,климатических условий и расчетной нагрузки. На фундаменте установлен каркас из элементов (фиг. 1), каждый из которых образован скрепленными между собой в верхней части элемента каркаса двумя деревянными несущими балками 1, выполненными с опорными частями 2, закрепленными в закладных деталях фундамента. Элементы каркаса (фиг. 2) установлены перпендикулярно длине склада руды с шагоми между собой скреплены прогонами, на которых смонтировано кровельное покрытие из стойких к атмосферному и химическому воздействию высокопрочных пластиковых профилированных листов (например, листы из ПВХ-пластика-или иного с аналогичными техническими характеристиками материала). Склад для хранения горно-химических продуктов и материалов возводится следующим образом. На подготовленное бетонное основание (фундамент) с заделанными в нем с шагомзакладными деталями устанавливаются собранные на земной поверхности из деревянных несущих балок 1 элементы каркаса. Деревянные несущие балки 1 могут быть изготовлены из клееного бруса. Опорные части 2 элементов каркаса закрепляются в закладных деталях основания склада горно-химических продуктов и материалов. Шаг элементов каркаса , а также его высоту и ширину выбирают в зависимости от возможной снеговой нагрузки и технологических требований. Например, для склада калийной руды в Волгоградской области Российской Федерации расчетное значение высоты склада составит 28 м, ширины 45 м, шага - 0,45 м. Между собой элементы каркаса скрепляются деревянными прогонами. На деревянные прогоны монтируется кровельное покрытие из стойких к атмосферному и химическому воздействию высокопрочных пластиковых профилированных листов (например, листы из ПВХ-пластика-или другого материала с аналогичными техническими характеристиками). 2 54482009.08.30 Предложенная конструкция склада для хранения горно-химических продуктов и материалов в сравнении со складом сводчатой конструкции, выбранным в качестве прототипа,обладает следующими преимуществами при одинаковой высоте и ширине элементов каркаса снеговая нагрузка на срединную часть кровли склада существенно уменьшается за счет схода снеговых масс вследствие более острого угла сочленения скатов кровли. Уменьшение снеговой нагрузки позволяет увеличить шаг элементов каркаса и тем самым снизить материалоемкость конструкции. Например, для вышеприведенных климатических условий расчетный шаг элементов каркаса для сводчатого склада руды составит 0,3 м. Это позволяет повысить надежность и сократить сроки и стоимость строительства склада. Предлагаемая полезная модель может быть многократно использована при строительстве складских помещений на горно-обогатительных комбинатах, например, в условиях Старобинского (Республика Беларусь) и Гремячинского (Россия, Волгоградская обл.) месторождений калийных солей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
