Энерготехнологический модуль

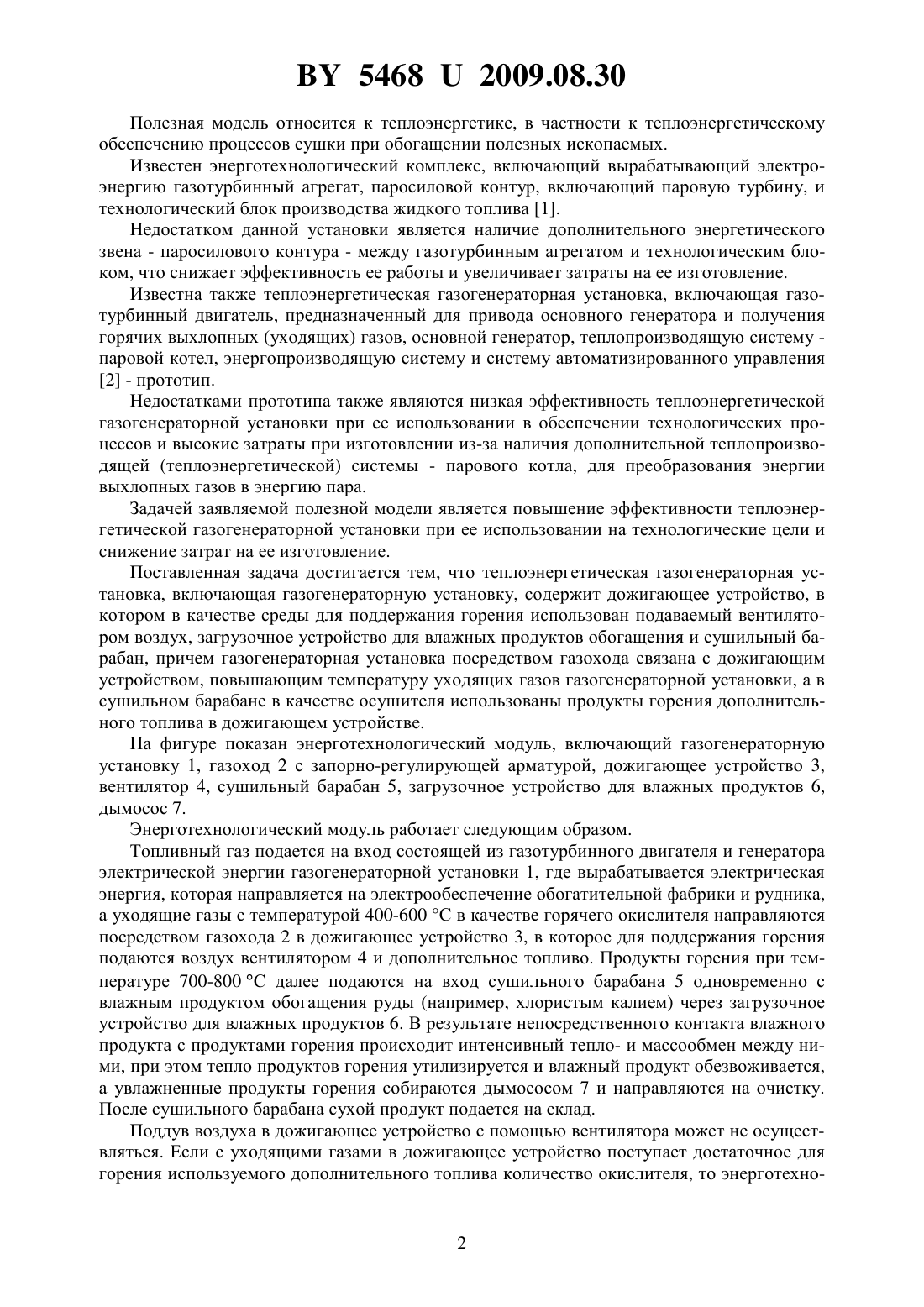

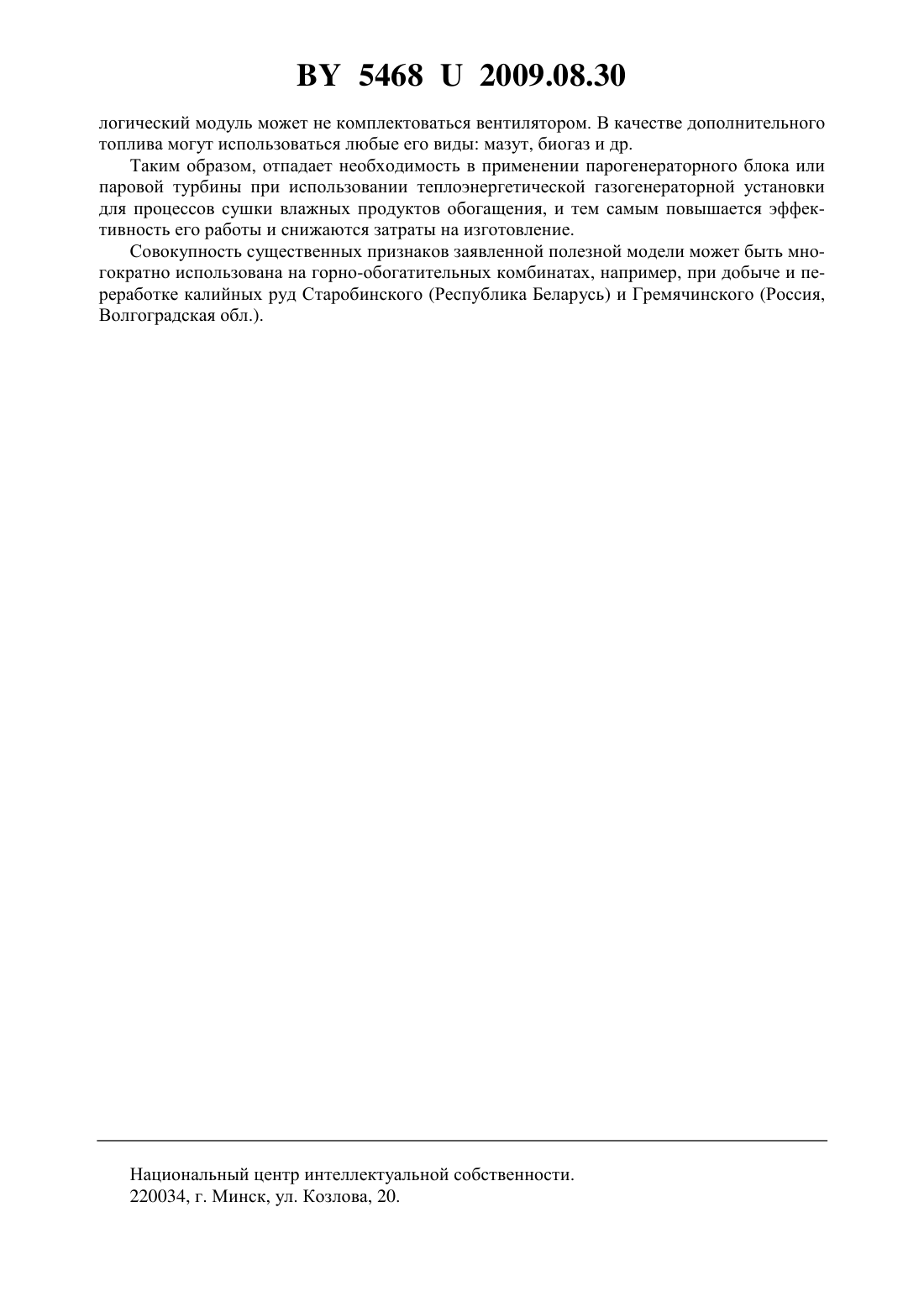

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Шемет Сергей Федорович Козлов Петр Петрович Лихолап Владислав Владимирович Судиловский Валерий Кириллович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Энерготехнологический модуль, включающий газогенераторную установку, отличающийся тем, что содержит дожигающее устройство, в котором в качестве среды для поддержания горения использован подаваемый вентилятором воздух, загрузочное устройство для влажных продуктов обогащения и сушильный барабан, причем газогенераторная установка посредством газохода связана с дожигающим устройством, повышающим температуру уходящих газов газогенераторной установки, а в сушильном барабане в качестве осушителя использованы продукты горения дополнительного топлива в дожигающем устройстве. 54682009.08.30 Полезная модель относится к теплоэнергетике, в частности к теплоэнергетическому обеспечению процессов сушки при обогащении полезных ископаемых. Известен энерготехнологический комплекс, включающий вырабатывающий электроэнергию газотурбинный агрегат, паросиловой контур, включающий паровую турбину, и технологический блок производства жидкого топлива 1. Недостатком данной установки является наличие дополнительного энергетического звена - паросилового контура - между газотурбинным агрегатом и технологическим блоком, что снижает эффективность ее работы и увеличивает затраты на ее изготовление. Известна также теплоэнергетическая газогенераторная установка, включающая газотурбинный двигатель, предназначенный для привода основного генератора и получения горячих выхлопных (уходящих) газов, основной генератор, теплопроизводящую систему паровой котел, энергопроизводящую систему и систему автоматизированного управления 2 - прототип. Недостатками прототипа также являются низкая эффективность теплоэнергетической газогенераторной установки при ее использовании в обеспечении технологических процессов и высокие затраты при изготовлении из-за наличия дополнительной теплопроизводящей (теплоэнергетической) системы - парового котла, для преобразования энергии выхлопных газов в энергию пара. Задачей заявляемой полезной модели является повышение эффективности теплоэнергетической газогенераторной установки при ее использовании на технологические цели и снижение затрат на ее изготовление. Поставленная задача достигается тем, что теплоэнергетическая газогенераторная установка, включающая газогенераторную установку, содержит дожигающее устройство, в котором в качестве среды для поддержания горения использован подаваемый вентилятором воздух, загрузочное устройство для влажных продуктов обогащения и сушильный барабан, причем газогенераторная установка посредством газохода связана с дожигающим устройством, повышающим температуру уходящих газов газогенераторной установки, а в сушильном барабане в качестве осушителя использованы продукты горения дополнительного топлива в дожигающем устройстве. На фигуре показан энерготехнологический модуль, включающий газогенераторную установку 1, газоход 2 с запорно-регулирующей арматурой, дожигающее устройство 3,вентилятор 4, сушильный барабан 5, загрузочное устройство для влажных продуктов 6,дымосос 7. Энерготехнологический модуль работает следующим образом. Топливный газ подается на вход состоящей из газотурбинного двигателя и генератора электрической энергии газогенераторной установки 1, где вырабатывается электрическая энергия, которая направляется на электрообеспечение обогатительной фабрики и рудника,а уходящие газы с температурой 400-600 С в качестве горячего окислителя направляются посредством газохода 2 в дожигающее устройство 3, в которое для поддержания горения подаются воздух вентилятором 4 и дополнительное топливо. Продукты горения при температуре 700-800 С далее подаются на вход сушильного барабана 5 одновременно с влажным продуктом обогащения руды (например, хлористым калием) через загрузочное устройство для влажных продуктов 6. В результате непосредственного контакта влажного продукта с продуктами горения происходит интенсивный тепло- и массообмен между ними, при этом тепло продуктов горения утилизируется и влажный продукт обезвоживается,а увлажненные продукты горения собираются дымососом 7 и направляются на очистку. После сушильного барабана сухой продукт подается на склад. Поддув воздуха в дожигающее устройство с помощью вентилятора может не осуществляться. Если с уходящими газами в дожигающее устройство поступает достаточное для горения используемого дополнительного топлива количество окислителя, то энерготехно 2 54682009.08.30 логический модуль может не комплектоваться вентилятором. В качестве дополнительного топлива могут использоваться любые его виды мазут, биогаз и др. Таким образом, отпадает необходимость в применении парогенераторного блока или паровой турбины при использовании теплоэнергетической газогенераторной установки для процессов сушки влажных продуктов обогащения, и тем самым повышается эффективность его работы и снижаются затраты на изготовление. Совокупность существенных признаков заявленной полезной модели может быть многократно использована на горно-обогатительных комбинатах, например, при добыче и переработке калийных руд Старобинского (Республика Беларусь) и Гремячинского (Россия,Волгоградская обл.). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
