Наружное стеновое ограждение

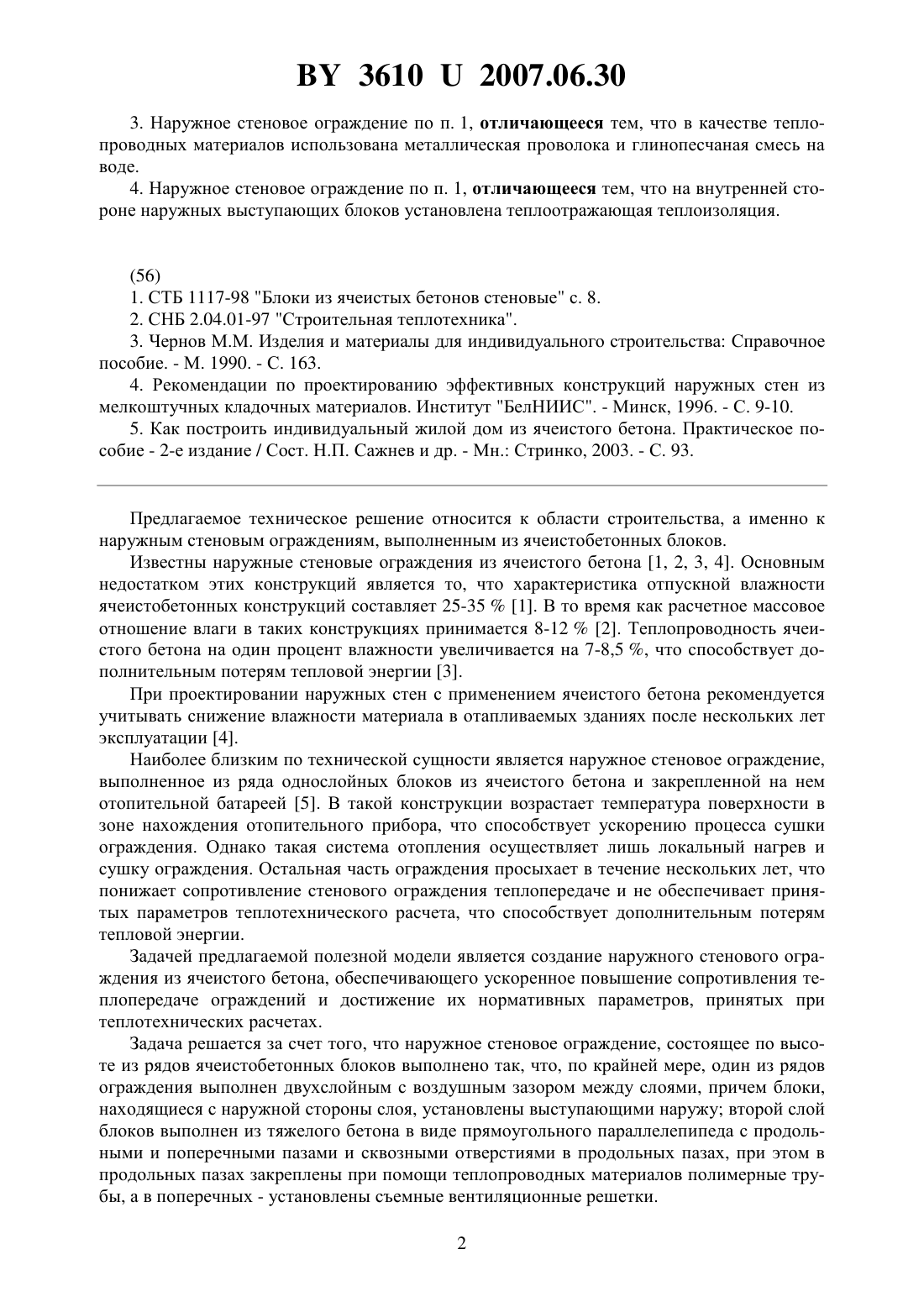

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(72) Авторы Змушко Владимир Степанович Соколовский Леонид Викторович Галкин Сергей Леонидович Портянко Наталья Яковлевна Кудимов Вадим Анатольевич(73) Патентообладатель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(57) 1. Наружное стеновое ограждение, состоящее по высоте из рядов ячеистобетонных блоков, отличающееся тем, что, по крайней мере, один из рядов ограждения выполнен двухслойным с воздушным зазором между слоями, причем блоки, находящиеся с наружной стороны слоя установлены выступающими наружу, второй слой блоков выполнен из тяжелого бетона в виде прямоугольных параллелепипедов с продольными и поперечными пазами и сквозными отверстиями в продольных пазах, при этом в продольных пазах закреплены при помощи теплопроводных материалов полимерные трубы, а в поперечных установлены съемные вентиляционные решетки. 2. Наружное стеновое ограждение по п. 1, отличающееся тем, что, по крайней мере,один из выступающих блоков ограждения выполнен со сквозным наклонным каналом,оборудованным парой воздухорегулирующих клапанов, установленных на входе и выходе в канал и соединенных между собой тягой. 36102007.06.30 3. Наружное стеновое ограждение по п. 1, отличающееся тем, что в качестве теплопроводных материалов использована металлическая проволока и глинопесчаная смесь на воде. 4. Наружное стеновое ограждение по п. 1, отличающееся тем, что на внутренней стороне наружных выступающих блоков установлена теплоотражающая теплоизоляция.(56) 1. СТБ 1117-98 Блоки из ячеистых бетонов стеновые с. 8. 2. СНБ 2.04.01-97 Строительная теплотехника. 3. Чернов М.М. Изделия и материалы для индивидуального строительства Справочное пособие. - М. 1990. - С. 163. 4. Рекомендации по проектированию эффективных конструкций наружных стен из мелкоштучных кладочных материалов. Институт БелНИИС. - Минск, 1996. - С. 9-10. 5. Как построить индивидуальный жилой дом из ячеистого бетона. Практическое пособие - 2-е издание / Сост. Н.П. Сажнев и др. - Мн. Стринко, 2003. - С. 93. Предлагаемое техническое решение относится к области строительства, а именно к наружным стеновым ограждениям, выполненным из ячеистобетонных блоков. Известны наружные стеновые ограждения из ячеистого бетона 1, 2, 3, 4. Основным недостатком этих конструкций является то, что характеристика отпускной влажности ячеистобетонных конструкций составляет 25-351. В то время как расчетное массовое отношение влаги в таких конструкциях принимается 8-122. Теплопроводность ячеистого бетона на один процент влажности увеличивается на 7-8,5 , что способствует дополнительным потерям тепловой энергии 3. При проектировании наружных стен с применением ячеистого бетона рекомендуется учитывать снижение влажности материала в отапливаемых зданиях после нескольких лет эксплуатации 4. Наиболее близким по технической сущности является наружное стеновое ограждение,выполненное из ряда однослойных блоков из ячеистого бетона и закрепленной на нем отопительной батареей 5. В такой конструкции возрастает температура поверхности в зоне нахождения отопительного прибора, что способствует ускорению процесса сушки ограждения. Однако такая система отопления осуществляет лишь локальный нагрев и сушку ограждения. Остальная часть ограждения просыхает в течение нескольких лет, что понижает сопротивление стенового ограждения теплопередаче и не обеспечивает принятых параметров теплотехнического расчета, что способствует дополнительным потерям тепловой энергии. Задачей предлагаемой полезной модели является создание наружного стенового ограждения из ячеистого бетона, обеспечивающего ускоренное повышение сопротивления теплопередаче ограждений и достижение их нормативных параметров, принятых при теплотехнических расчетах. Задача решается за счет того, что наружное стеновое ограждение, состоящее по высоте из рядов ячеистобетонных блоков выполнено так, что, по крайней мере, один из рядов ограждения выполнен двухслойным с воздушным зазором между слоями, причем блоки,находящиеся с наружной стороны слоя, установлены выступающими наружу второй слой блоков выполнен из тяжелого бетона в виде прямоугольного параллелепипеда с продольными и поперечными пазами и сквозными отверстиями в продольных пазах, при этом в продольных пазах закреплены при помощи теплопроводных материалов полимерные трубы, а в поперечных - установлены съемные вентиляционные решетки. 2 36102007.06.30 На внутренней стороне наружных выступающих блоков установлена теплоотражательная изоляция. По крайней мере один выступающий блок ограждения выполнен со сквозным наклонным каналом и оборудован парой воздухорегулирующих клапанов, установленных на входе и выходе в канал и соединенных между собой тягой. В качестве теплопроводных материалов для крепления полимерных труб использована металлическая проволока и глинопесчаная смесь на воде. На чертежах представлены фиг. 1 - сечение наружного стенового ограждения фиг. 2 - узелна фиг. 1 фиг. 3 - узелна фиг. 1 фиг. 4 - узелна фиг. 1 фиг. 5 - сечение наружного стенового ограждения с выступающим блоком из ячеистого бетона, оборудованным вентиляционным каналом и воздухорегулирующими устройствами фиг. 6 - блок из тяжелого бетона, вид спереди фиг. 7 - разрез А-А на фиг. 6 фиг. 8 - вид наружного стенового ограждения со стороны помещения фиг. 9 - вид наружных стеновых ограждений со стороны помещения в угловой комнате фиг 10 - схема размещения полимерных труб в наружных стеновых ограждениях здания коттеджного типа. Наружное стеновое ограждение включает ряды однослойных блоков из ячеистого бетона 1. Один из рядов ограждения выполнен двухслойным, блоки из ячеистого бетона 2, находящиеся с наружной стороны слоя, установлены выступающими наружу, второй слой блоков 3 выполнен из тяжелого бетона и установлен по отношению к блоку 2 с воздушным зазором 4. Блок 4 выполнен в виде прямоугольного параллелепипеда с продольными 5 и поперечными 6 пазами. Продольные пазы 5 оборудованы рядом сквозных отверстий 7. В продольных пазах 5 при помощи металлической проволоки 8 и теплопроводного раствора 9, например, глинопесчаного раствора на воде, закреплены полимерные трубы 10. В проемы, образованные блоками 1 и поперечными пазами 6 блоков 3 после оштукатуривания ограждения устанавливаются съемные вентиляционные решетки 11, 12. Решетка 11 выполнена с возможностью регулирования проходного сечения. На внутренней поверхности выступающего блока 2 установлен слой теплоотражающей изоляции 13. По крайней мере, один из выступающих блоков 14 в ограждении помещения выполнен со сквозным наклонным каналом 15. На входе и выходе из канала 15 установлены воздухорегулирующие устройства 16 и 17, соединенные между собой тягой 18. Тяга 18 проходит через решетку вентиляционную 12 и заканчивается ручкой 19. Кладка блоков 1, 2, 3 осуществляется на растворе 20. Процессы протекают следующим образом. По полимерным трубам 10 циркулирует теплоноситель, который нагревает их. Затем теплота от труб через теплопроводный слой из проволоки 8 и глинопесчаного слоя 9 нагревает блок 3 из тяжелого бетона и далее теплота передается посредством излучения и конвекции в воздушный зазор 4 и в ограждаемое помещение. Приточный воздух за счет разности давлений снаружи и внутри помещения через воздухорегулирующее устройство 16, наклонный канал 15 и воздухорегулирующее устройство 17 поступает в воздушный зазор 4. Приточный воздух в зазоре 4 смешивается с теплым рециркуляционным воздухом, поступающим из помещения через вентиляционную решетку 11. Смесь приточного и рециркуляционного воздуха догревается в зазоре теплотой, исходящей от блока 3 и через регулируемую вентиляционную решетку 12 выходит в 3 36102007.06.30 помещение, где, в свою очередь, смешивается с потоком воздуха, который, нагреваясь,поднимается вдоль внутренней стороны блока 3. После смешивания поток теплого сухого воздуха поднимается вверх и омывает всю внутреннюю часть ограждения, в результате чего происходит ускоренное обезвоживание(сушка) всего ограждения. Увлажненный теплый воздух из помещения удаляется через вытяжные каналы системы вентиляции. После окончания процесса сушки в ограждении при эксплуатации помещений, движущийся сухой теплый воздух препятствует возможности конденсации бытовой влаги на поверхности ограждения. Регулирование подачи приточного воздуха осуществляется перемещением воздухорегулирующих клапанов 16,17 при помощи ручки 19 и тяги 18. При полном закрытии сечений воздухорегулирующих клапанов в канале 15 образуется воздушная термическая прослойка, которая препятствует переохлаждению поверхности воздухораспределительного устройства 16, в результате чего исключается образование конденсата и инея на ней. Регулирование температуры в помещении осуществляется вентиляционной решеткой 11. При полном закрытии решетки теплоотдача уменьшается на 40-45 . Глинопесчаный раствор легко вымывается при появлении течи и показывает место аварии. При замене дефектного участка трубы теплопроводящий слой намачивают и удаляют. После замены участка трубы можно вторично использовать материал теплопроводящего слоя. За счет выступающего наружу слоя блоков величина термического сопротивления в греющей зоне сопоставима с термическим сопротивлением остальной части ограждения, а использование отражательной изоляции дополнительно уменьшает общие теплопотери ограждаемого помещения. При необходимости очистки воздушного зазора вентиляционные решетки снимаются. Предлагаемая модель наружного стенового ограждения может быть применена как в зданиях коттеджной застройки, так и в многоэтажных зданиях с каркасными системами и особенно при использовании свободной планировки квартир. Предлагаемая модель наружного стенового ограждения позволит отказаться от применения металла в системе отопления (радиаторов, конвекторов, запорной и регулирующей арматуры). Тепловая инерция системы способствует эксплуатации квартирного отопителя в оптимальном режиме (минимальное число включений по температуре обратной воды). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
