Каток сеялки

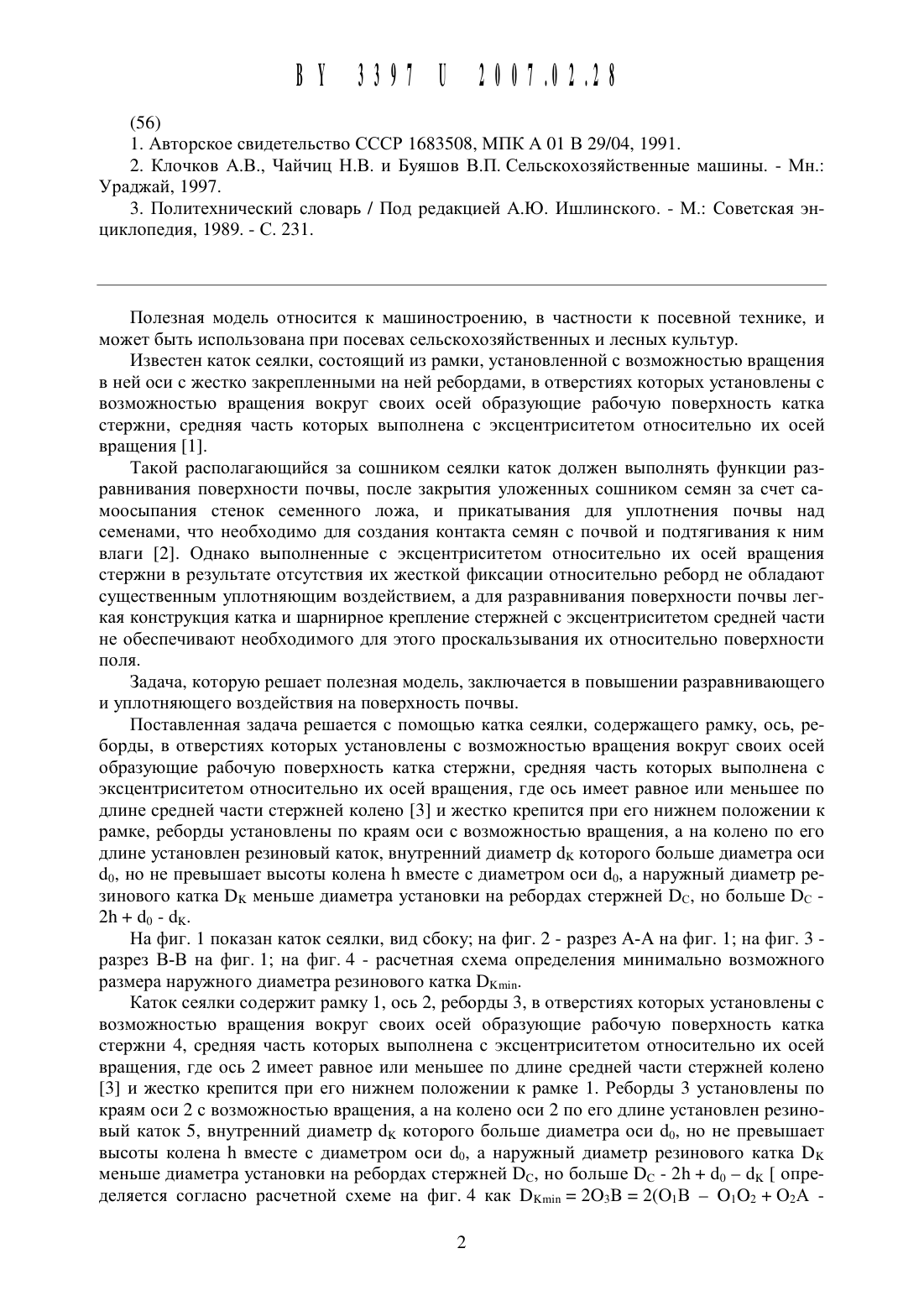

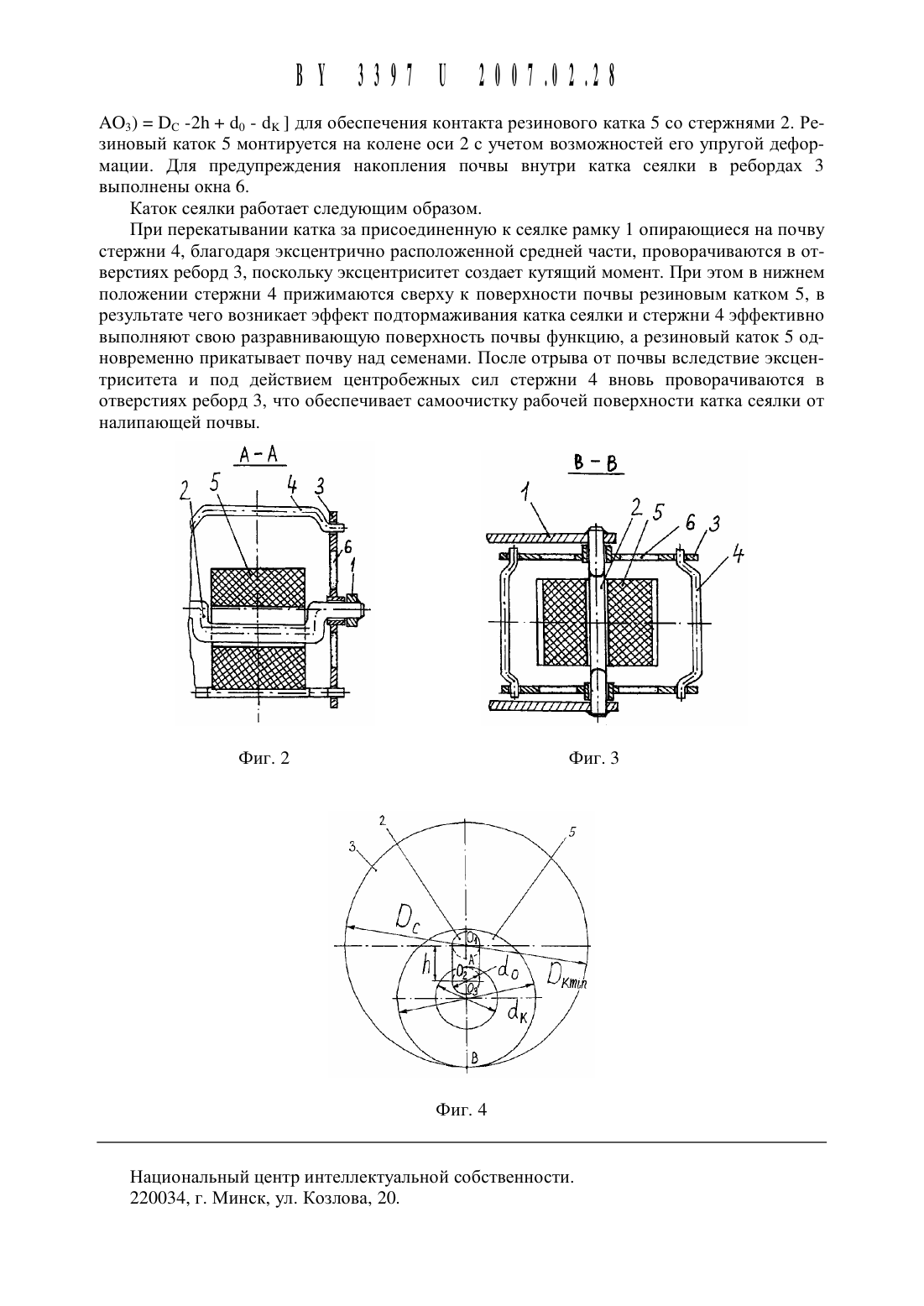

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Учреждение образования Белорусский государственный аг рарный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университетКаток сеялки, содержащий рамку, ось, реборды, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую Поверхность катка стержни, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения, отличающийся тем, что ось имеет равное или меньщее По длине средней части стержней колено и жестко крепится при его нижнем Положении к рамке, реборды установлены По краям оси с возможностью вращения, а на колено По его длине установлен резиновый каток, внутренний диаметр с 1 к которого больще диаметра оси (10, но не Превыщает высоты колена 11 вместе с диаметром оси (10, а наружный диаметр резинового катка ВК меньще диаметра установки на ребордах стержней Вс, но больще Вс - 211 (10 - (1 К.1. Авторское свидетельство СССР 1683508, МПК А 01 В 29/04, 1991.Полезная модель относится к машиностроению, в частности к посевной технике, и может быть использована при посевах сельскохозяйственных и лесных культур.Известен каток сеялки, состоящий из рамки, установленной с возможностью вращения в ней оси с жестко закрепленными на ней ребордами, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения 1.Такой располагающийся за сощником сеялки каток должен выполнять функции разравнивания поверхности почвы, после закрытия уложенных сощником семян за счет самоось 1 пания стенок семенного ложа, и прикатывания для уплотнения почвы над семенами, что необходимо для создания контакта семян с почвой и подтягивания к ним влаги 2. Однако выполненные с эксцентриситетом относительно их осей вращения стержни в результате отсутствия их жесткой фиксации относительно реборд не обладают существенным уплотняющим воздействием, а для разравнивания поверхности почвы легкая конструкция катка и Шарнирное крепление стержней с эксцентриситетом средней части не обеспечивают необходимого для этого проскальзывания их относительно поверхности поля.Задача, которую рещает полезная модель, заключается в повыщении разравнивающего и уплотняющего воздействия на поверхность почвы.Поставленная задача рещается с помощью катка сеялки, содержащего рамку, ось, реборды, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения, где ось имеет равное или меньщее по длине средней части стержней колено 3 и жестко крепится при его нижнем положении к рамке, реборды установлены по краям оси с возможностью вращения, а на колено по его длине установлен резиновый каток, внутренний диаметр бк которого больще диаметра оси(10, но не превыщает высоты колена 11 вместе с диаметром оси (10, а наружный диаметр резинового катка ВК меньще диаметра установки на ребордах стержней Вс, но больще Вс 211 (10 -На фиг. 1 показан каток сеялки, вид сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 разрез В-В на фиг. 1 на фиг. 4 - расчетная схема определения минимально возможного размера наружного диаметра резинового катка Вкшп.Каток сеялки содержит рамку 1, ось 2, реборды 3, в отверстиях которых установлены с возможностью вращения вокруг своих осей образующие рабочую поверхность катка стержни 4, средняя часть которых выполнена с эксцентриситетом относительно их осей вращения, где ось 2 имеет равное или меньщее по длине средней части стержней колено 3 и жестко крепится при его нижнем положении к рамке 1. Реборды 3 установлены по краям оси 2 с возможностью вращения, а на колено оси 2 по его длине установлен резиновый каток 5, внутренний диаметр бк которого больще диаметра оси (10, но не превыщает высоты колена 11 вместе с диаметром оси (10, а наружный диаметр резинового катка ВК меньще диаметра установки на ребордах стержней Вс, но больще Вс - 211 (10 бк определяется согласно расчетной схеме на фиг. 4 как Вкшп 2 О 3 В 2(О 1 В 0102 О 2 А 2АО 3) Вс -211 (10 - бк для обеспечения контакта резинового катка 5 со стержнями 2. Резиновый каток 5 Монтируется на колене оси 2 с учетом возможностей его упругой деформации. Для предупреждения накопления почвы внутри катка сеялки в ребордах 3 выполнены окна 6.Каток сеялки работает следующим образом.При перекатывании катка за присоединенную К сеялке рамку 1 опирающиеся на почву стержни 4, благодаря эксцентрично расположенной средней части, проворачиваются в отверстиях реборд 3, поскольку эксцентриситет создает кутяЩий момент. При этом в нижнем положении стержни 4 прижимаются сверху к поверхности почвы резиновым катком 5, в результате чего возникает эффект подтормаживания катка сеялки и стержни 4 эффективно выполняют свою разравниваюЩую поверхность почвы функцию, а резиновый каток 5 одновременно прикатывает почву над семенами. После отрыва от почвы вследствие эксцентриситета и под действием центробежных сил стержни 4 вновь проворачиваются в отверстиях реборд 3, что обеспечивает самоочистку рабочей поверхности катка сеялки от налипаюЩей почвы.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
