Каток
Текст

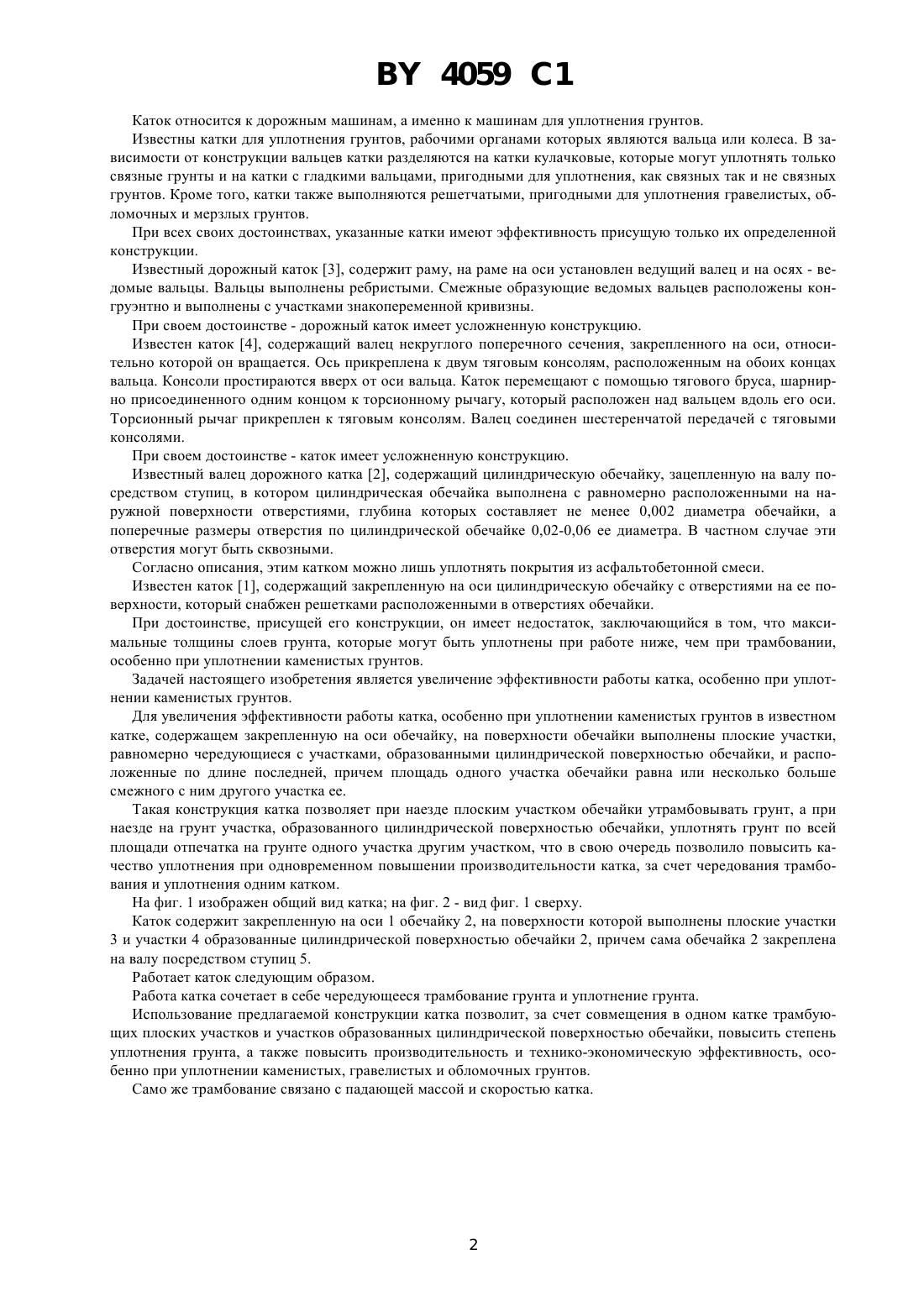

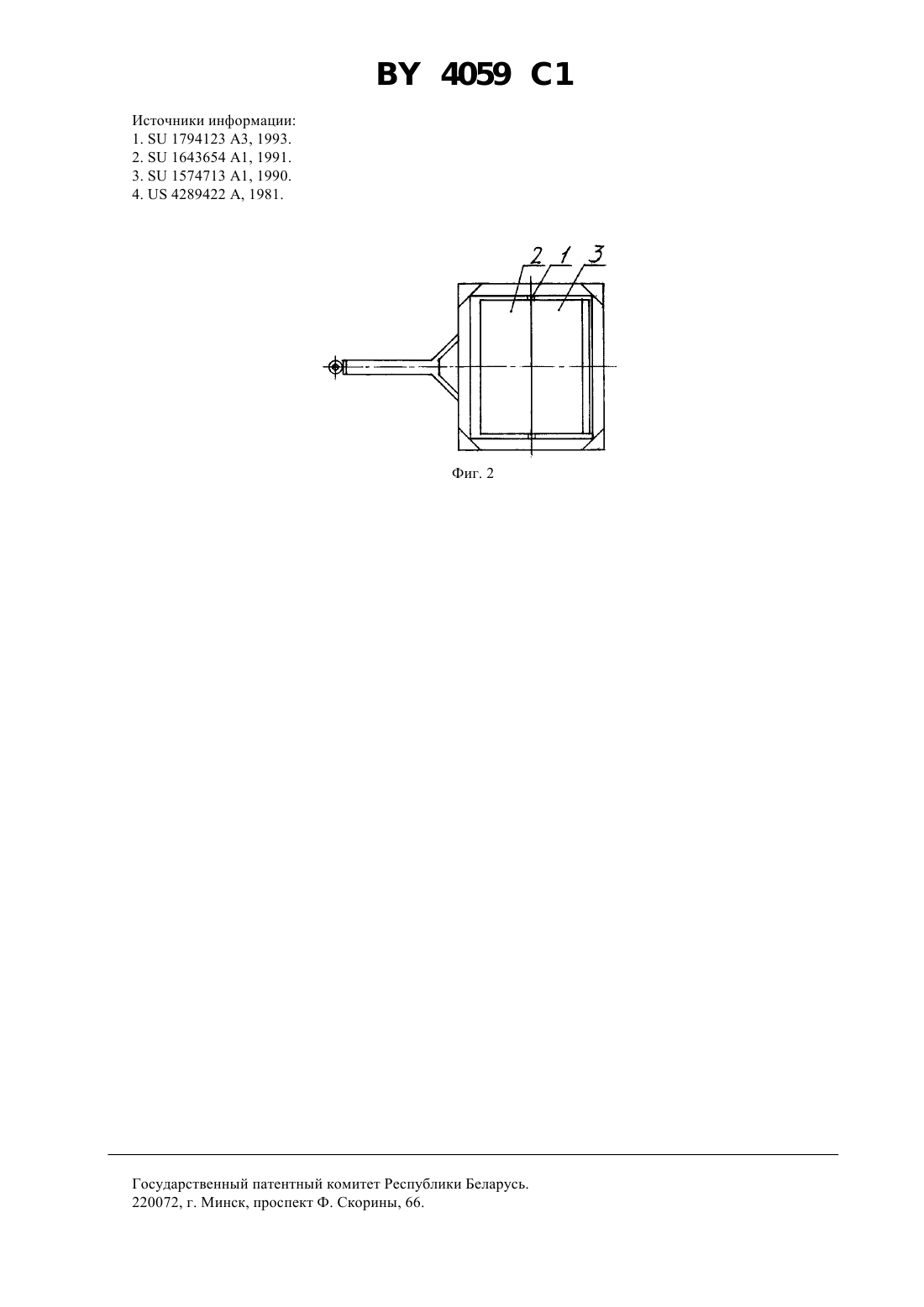

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Усов Владлен Иванович(57) Каток, содержащий закрепленную на оси обечайку, отличающийся тем, что на поверхности обечайки выполнены плоские участки, равномерно чередующиеся с участками, образованными цилиндрической поверхностью обечайки, и расположенные по длине последней, причем площадь одного участка обечайки равна или несколько больше смежного с ним другого участка ее. 4059 1 Каток относится к дорожным машинам, а именно к машинам для уплотнения грунтов. Известны катки для уплотнения грунтов, рабочими органами которых являются вальца или колеса. В зависимости от конструкции вальцев катки разделяются на катки кулачковые, которые могут уплотнять только связные грунты и на катки с гладкими вальцами, пригодными для уплотнения, как связных так и не связных грунтов. Кроме того, катки также выполняются решетчатыми, пригодными для уплотнения гравелистых, обломочных и мерзлых грунтов. При всех своих достоинствах, указанные катки имеют эффективность присущую только их определенной конструкции. Известный дорожный каток 3, содержит раму, на раме на оси установлен ведущий валец и на осях - ведомые вальцы. Вальцы выполнены ребристыми. Смежные образующие ведомых вальцев расположены конгруэнтно и выполнены с участками знакопеременной кривизны. При своем достоинстве - дорожный каток имеет усложненную конструкцию. Известен каток 4, содержащий валец некруглого поперечного сечения, закрепленного на оси, относительно которой он вращается. Ось прикреплена к двум тяговым консолям, расположенным на обоих концах вальца. Консоли простираются вверх от оси вальца. Каток перемещают с помощью тягового бруса, шарнирно присоединенного одним концом к торсионному рычагу, который расположен над вальцем вдоль его оси. Торсионный рычаг прикреплен к тяговым консолям. Валец соединен шестеренчатой передачей с тяговыми консолями. При своем достоинстве - каток имеет усложненную конструкцию. Известный валец дорожного катка 2, содержащий цилиндрическую обечайку, зацепленную на валу посредством ступиц, в котором цилиндрическая обечайка выполнена с равномерно расположенными на наружной поверхности отверстиями, глубина которых составляет не менее 0,002 диаметра обечайки, а поперечные размеры отверстия по цилиндрической обечайке 0,02-0,06 ее диаметра. В частном случае эти отверстия могут быть сквозными. Согласно описания, этим катком можно лишь уплотнять покрытия из асфальтобетонной смеси. Известен каток 1, содержащий закрепленную на оси цилиндрическую обечайку с отверстиями на ее поверхности, который снабжен решетками расположенными в отверстиях обечайки. При достоинстве, присущей его конструкции, он имеет недостаток, заключающийся в том, что максимальные толщины слоев грунта, которые могут быть уплотнены при работе ниже, чем при трамбовании,особенно при уплотнении каменистых грунтов. Задачей настоящего изобретения является увеличение эффективности работы катка, особенно при уплотнении каменистых грунтов. Для увеличения эффективности работы катка, особенно при уплотнении каменистых грунтов в известном катке, содержащем закрепленную на оси обечайку, на поверхности обечайки выполнены плоские участки,равномерно чередующиеся с участками, образованными цилиндрической поверхностью обечайки, и расположенные по длине последней, причем площадь одного участка обечайки равна или несколько больше смежного с ним другого участка ее. Такая конструкция катка позволяет при наезде плоским участком обечайки утрамбовывать грунт, а при наезде на грунт участка, образованного цилиндрической поверхностью обечайки, уплотнять грунт по всей площади отпечатка на грунте одного участка другим участком, что в свою очередь позволило повысить качество уплотнения при одновременном повышении производительности катка, за счет чередования трамбования и уплотнения одним катком. На фиг. 1 изображен общий вид катка на фиг. 2 - вид фиг. 1 сверху. Каток содержит закрепленную на оси 1 обечайку 2, на поверхности которой выполнены плоские участки 3 и участки 4 образованные цилиндрической поверхностью обечайки 2, причем сама обечайка 2 закреплена на валу посредством ступиц 5. Работает каток следующим образом. Работа катка сочетает в себе чередующееся трамбование грунта и уплотнение грунта. Использование предлагаемой конструкции катка позволит, за счет совмещения в одном катке трамбующих плоских участков и участков образованных цилиндрической поверхностью обечайки, повысить степень уплотнения грунта, а также повысить производительность и технико-экономическую эффективность, особенно при уплотнении каменистых, гравелистых и обломочных грунтов. Само же трамбование связано с падающей массой и скоростью катка. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: E01C 19/26, E01C 19/23
Метки: каток
Код ссылки
<a href="https://by.patents.su/3-4059-katok.html" rel="bookmark" title="База патентов Беларуси">Каток</a>
