Ротационный рабочий орган культиватора

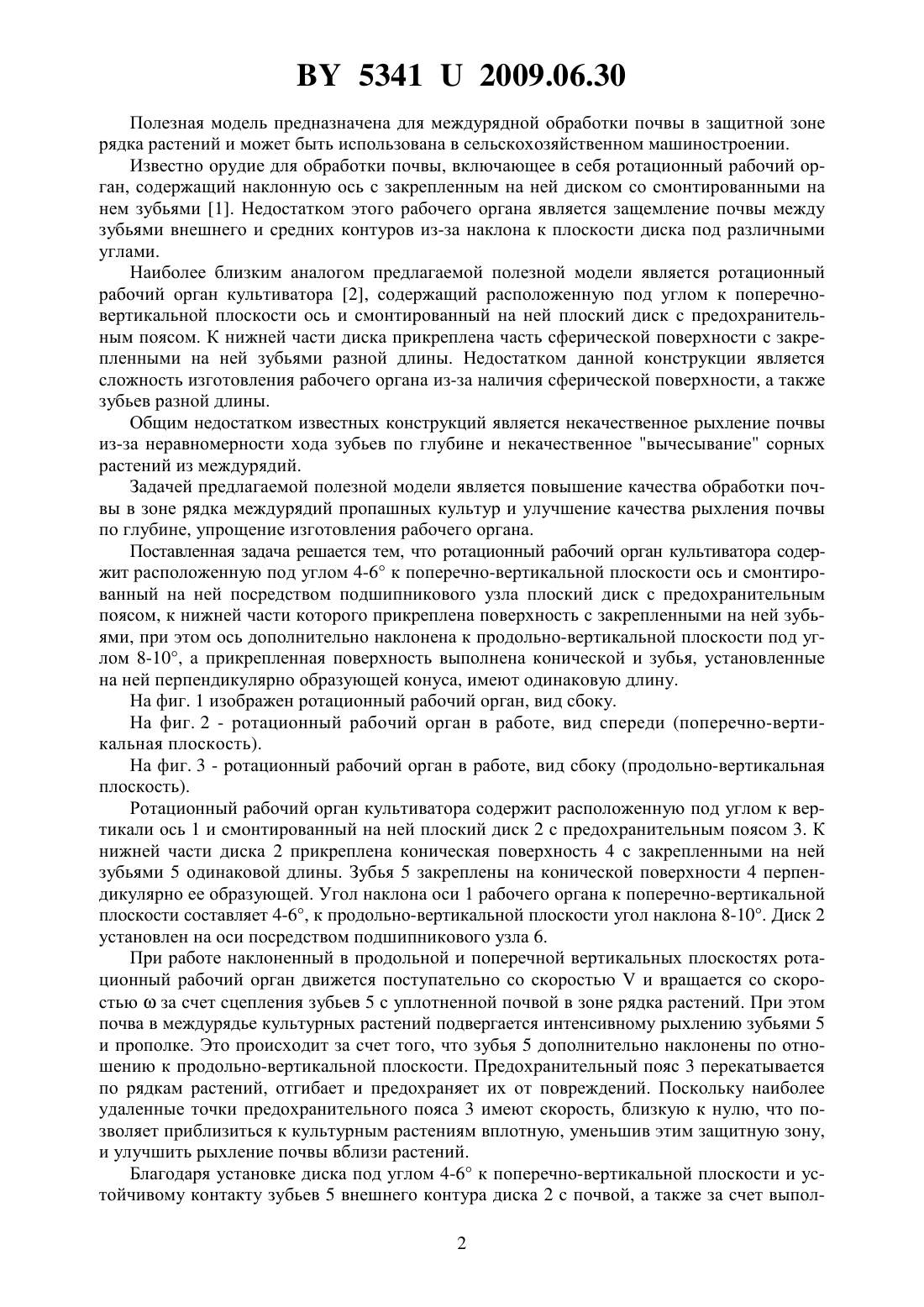

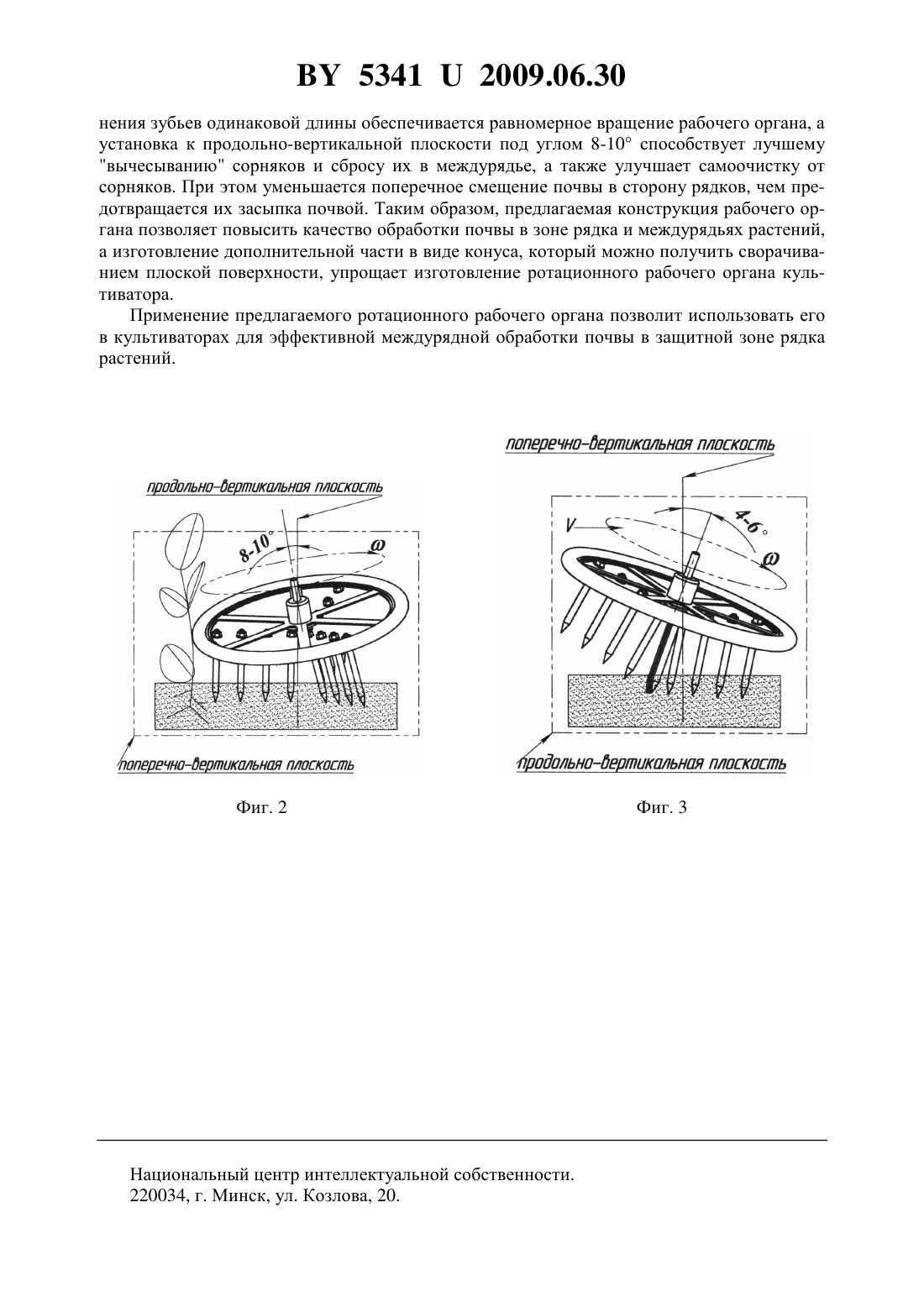

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РОТАЦИОННЫЙ РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Кецко Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ротационный рабочий орган культиватора, содержащий расположенную под углом 4-6 к поперечно-вертикальной плоскости ось и смонтированный на ней посредством подшипникового узла плоский диск с предохранительным поясом, к нижней части которого прикреплена поверхность с закрепленными на ней зубьями, отличающийся тем, что ось дополнительно наклонена к продольно-вертикальной плоскости под углом 8-10, а прикрепленная поверхность выполнена конической и зубья, установленные на ней перпендикулярно образующей конуса, имеют одинаковую длину. 53412009.06.30 Полезная модель предназначена для междурядной обработки почвы в защитной зоне рядка растений и может быть использована в сельскохозяйственном машиностроении. Известно орудие для обработки почвы, включающее в себя ротационный рабочий орган, содержащий наклонную ось с закрепленным на ней диском со смонтированными на нем зубьями 1. Недостатком этого рабочего органа является защемление почвы между зубьями внешнего и средних контуров из-за наклона к плоскости диска под различными углами. Наиболее близким аналогом предлагаемой полезной модели является ротационный рабочий орган культиватора 2, содержащий расположенную под углом к поперечновертикальной плоскости ось и смонтированный на ней плоский диск с предохранительным поясом. К нижней части диска прикреплена часть сферической поверхности с закрепленными на ней зубьями разной длины. Недостатком данной конструкции является сложность изготовления рабочего органа из-за наличия сферической поверхности, а также зубьев разной длины. Общим недостатком известных конструкций является некачественное рыхление почвы из-за неравномерности хода зубьев по глубине и некачественное вычесывание сорных растений из междурядий. Задачей предлагаемой полезной модели является повышение качества обработки почвы в зоне рядка междурядий пропашных культур и улучшение качества рыхления почвы по глубине, упрощение изготовления рабочего органа. Поставленная задача решается тем, что ротационный рабочий орган культиватора содержит расположенную под углом 4-6 к поперечно-вертикальной плоскости ось и смонтированный на ней посредством подшипникового узла плоский диск с предохранительным поясом, к нижней части которого прикреплена поверхность с закрепленными на ней зубьями, при этом ось дополнительно наклонена к продольно-вертикальной плоскости под углом 8-10, а прикрепленная поверхность выполнена конической и зубья, установленные на ней перпендикулярно образующей конуса, имеют одинаковую длину. На фиг. 1 изображен ротационный рабочий орган, вид сбоку. На фиг. 2 - ротационный рабочий орган в работе, вид спереди (поперечно-вертикальная плоскость). На фиг. 3 - ротационный рабочий орган в работе, вид сбоку (продольно-вертикальная плоскость). Ротационный рабочий орган культиватора содержит расположенную под углом к вертикали ось 1 и смонтированный на ней плоский диск 2 с предохранительным поясом 3. К нижней части диска 2 прикреплена коническая поверхность 4 с закрепленными на ней зубьями 5 одинаковой длины. Зубья 5 закреплены на конической поверхности 4 перпендикулярно ее образующей. Угол наклона оси 1 рабочего органа к поперечно-вертикальной плоскости составляет 4-6, к продольно-вертикальной плоскости угол наклона 8-10. Диск 2 установлен на оси посредством подшипникового узла 6. При работе наклоненный в продольной и поперечной вертикальных плоскостях ротационный рабочий орган движется поступательно со скоростьюи вращается со скоростьюза счет сцепления зубьев 5 с уплотненной почвой в зоне рядка растений. При этом почва в междурядье культурных растений подвергается интенсивному рыхлению зубьями 5 и прополке. Это происходит за счет того, что зубья 5 дополнительно наклонены по отношению к продольно-вертикальной плоскости. Предохранительный пояс 3 перекатывается по рядкам растений, отгибает и предохраняет их от повреждений. Поскольку наиболее удаленные точки предохранительного пояса 3 имеют скорость, близкую к нулю, что позволяет приблизиться к культурным растениям вплотную, уменьшив этим защитную зону,и улучшить рыхление почвы вблизи растений. Благодаря установке диска под углом 4-6 к поперечно-вертикальной плоскости и устойчивому контакту зубьев 5 внешнего контура диска 2 с почвой, а также за счет выпол 2 53412009.06.30 нения зубьев одинаковой длины обеспечивается равномерное вращение рабочего органа, а установка к продольно-вертикальной плоскости под углом 8-10 способствует лучшему вычесыванию сорняков и сбросу их в междурядье, а также улучшает самоочистку от сорняков. При этом уменьшается поперечное смещение почвы в сторону рядков, чем предотвращается их засыпка почвой. Таким образом, предлагаемая конструкция рабочего органа позволяет повысить качество обработки почвы в зоне рядка и междурядьях растений,а изготовление дополнительной части в виде конуса, который можно получить сворачиванием плоской поверхности, упрощает изготовление ротационного рабочего органа культиватора. Применение предлагаемого ротационного рабочего органа позволит использовать его в культиваторах для эффективной междурядной обработки почвы в защитной зоне рядка растений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
