Почвообрабатывающий каток

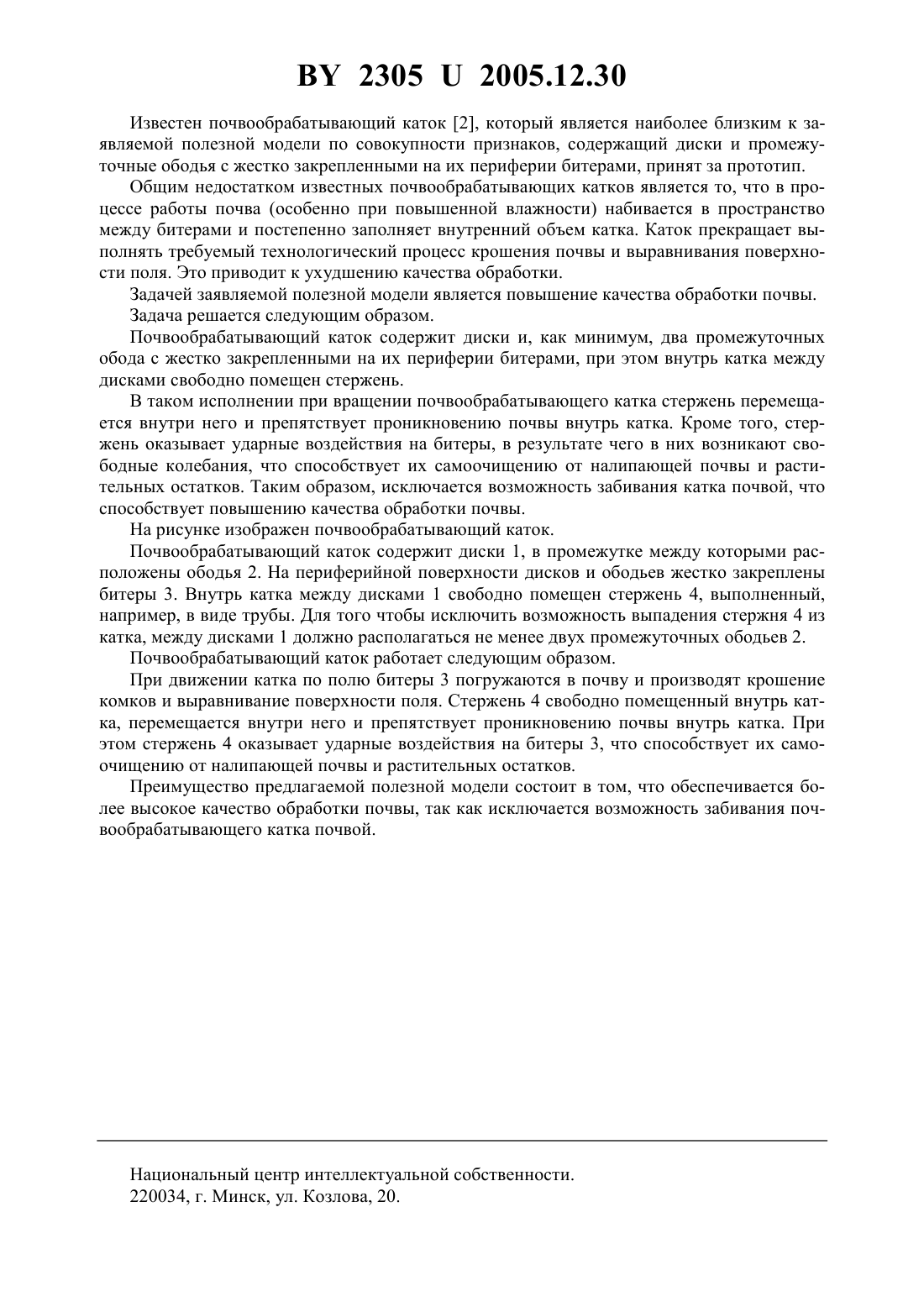

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Назаров Александр Сергеевич Азаренко Владимир Витальевич Ажель Александр Юлианович Минич Юрий Леонидович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) Почвообрабатывающий каток, содержащий диски и, как минимум, два промежуточных обода с жестко закрепленными на их периферии битерами, отличающийся тем, что внутрь катка между дисками свободно помещен стержень. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известен почвообрабатывающий каток, содержащий диски, соединенные между собой размещенными по винтовой линии режущими элементами 1. 23052005.12.30 Известен почвообрабатывающий каток 2, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий диски и промежуточные ободья с жестко закрепленными на их периферии битерами, принят за прототип. Общим недостатком известных почвообрабатывающих катков является то, что в процессе работы почва (особенно при повышенной влажности) набивается в пространство между битерами и постепенно заполняет внутренний объем катка. Каток прекращает выполнять требуемый технологический процесс крошения почвы и выравнивания поверхности поля. Это приводит к ухудшению качества обработки. Задачей заявляемой полезной модели является повышение качества обработки почвы. Задача решается следующим образом. Почвообрабатывающий каток содержит диски и, как минимум, два промежуточных обода с жестко закрепленными на их периферии битерами, при этом внутрь катка между дисками свободно помещен стержень. В таком исполнении при вращении почвообрабатывающего катка стержень перемещается внутри него и препятствует проникновению почвы внутрь катка. Кроме того, стержень оказывает ударные воздействия на битеры, в результате чего в них возникают свободные колебания, что способствует их самоочищению от налипающей почвы и растительных остатков. Таким образом, исключается возможность забивания катка почвой, что способствует повышению качества обработки почвы. На рисунке изображен почвообрабатывающий каток. Почвообрабатывающий каток содержит диски 1, в промежутке между которыми расположены ободья 2. На периферийной поверхности дисков и ободьев жестко закреплены битеры 3. Внутрь катка между дисками 1 свободно помещен стержень 4, выполненный,например, в виде трубы. Для того чтобы исключить возможность выпадения стержня 4 из катка, между дисками 1 должно располагаться не менее двух промежуточных ободьев 2. Почвообрабатывающий каток работает следующим образом. При движении катка по полю битеры 3 погружаются в почву и производят крошение комков и выравнивание поверхности поля. Стержень 4 свободно помещенный внутрь катка, перемещается внутри него и препятствует проникновению почвы внутрь катка. При этом стержень 4 оказывает ударные воздействия на битеры 3, что способствует их самоочищению от налипающей почвы и растительных остатков. Преимущество предлагаемой полезной модели состоит в том, что обеспечивается более высокое качество обработки почвы, так как исключается возможность забивания почвообрабатывающего катка почвой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
