Обкаточно-диагностический стенд

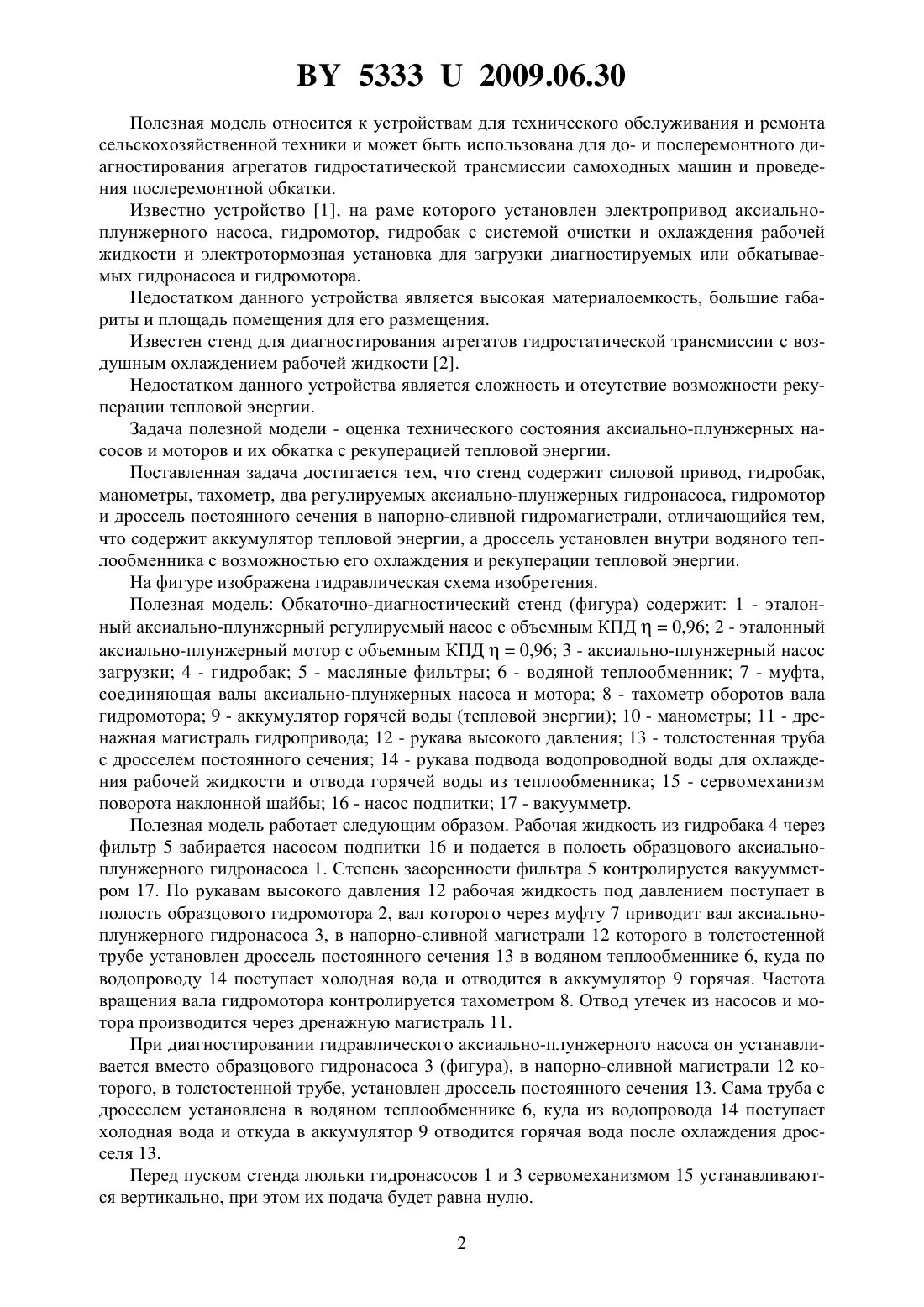

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Некрашевич Евгений Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Обкаточно-диагностический стенд, содержащий силовой привод, гидробак, манометры, тахометр, два регулируемых аксиально-плунжерных гидронасоса, гидромотор и дроссель постоянного сечения в напорно-сливной гидромагистрали, отличающийся тем, что содержит аккумулятор тепловой энергии, а дроссель установлен внутри водяного теплообменника с возможностью его охлаждения и рекуперации тепловой энергии.(56) 1. Стенд для проверки объемных показателей ГСТ-90. - Белсельхозпроект, Гомельское отделение, проект 091824.88.4658.0300000 ДО, от 20.07.1988. 2. Патент 2340, МПК 01 М 13/00, А 01 69/03, 30.12.2005. 53332009.06.30 Полезная модель относится к устройствам для технического обслуживания и ремонта сельскохозяйственной техники и может быть использована для до- и послеремонтного диагностирования агрегатов гидростатической трансмиссии самоходных машин и проведения послеремонтной обкатки. Известно устройство 1, на раме которого установлен электропривод аксиальноплунжерного насоса, гидромотор, гидробак с системой очистки и охлаждения рабочей жидкости и электротормозная установка для загрузки диагностируемых или обкатываемых гидронасоса и гидромотора. Недостатком данного устройства является высокая материалоемкость, большие габариты и площадь помещения для его размещения. Известен стенд для диагностирования агрегатов гидростатической трансмиссии с воздушным охлаждением рабочей жидкости 2. Недостатком данного устройства является сложность и отсутствие возможности рекуперации тепловой энергии. Задача полезной модели - оценка технического состояния аксиально-плунжерных насосов и моторов и их обкатка с рекуперацией тепловой энергии. Поставленная задача достигается тем, что стенд содержит силовой привод, гидробак,манометры, тахометр, два регулируемых аксиально-плунжерных гидронасоса, гидромотор и дроссель постоянного сечения в напорно-сливной гидромагистрали, отличающийся тем,что содержит аккумулятор тепловой энергии, а дроссель установлен внутри водяного теплообменника с возможностью его охлаждения и рекуперации тепловой энергии. На фигуре изображена гидравлическая схема изобретения. Полезная модель Обкаточно-диагностический стенд (фигура) содержит 1 - эталонный аксиально-плунжерный регулируемый насос с объемным КПД 0,96 2 - эталонный аксиально-плунжерный мотор с объемным КПД 0,96 3 - аксиально-плунжерный насос загрузки 4 - гидробак 5 - масляные фильтры 6 - водяной теплообменник 7 - муфта,соединяющая валы аксиально-плунжерных насоса и мотора 8 - тахометр оборотов вала гидромотора 9 - аккумулятор горячей воды (тепловой энергии) 10 - манометры 11 - дренажная магистраль гидропривода 12 - рукава высокого давления 13 - толстостенная труба с дросселем постоянного сечения 14 - рукава подвода водопроводной воды для охлаждения рабочей жидкости и отвода горячей воды из теплообменника 15 - сервомеханизм поворота наклонной шайбы 16 - насос подпитки 17 - вакуумметр. Полезная модель работает следующим образом. Рабочая жидкость из гидробака 4 через фильтр 5 забирается насосом подпитки 16 и подается в полость образцового аксиальноплунжерного гидронасоса 1. Степень засоренности фильтра 5 контролируется вакуумметром 17. По рукавам высокого давления 12 рабочая жидкость под давлением поступает в полость образцового гидромотора 2, вал которого через муфту 7 приводит вал аксиальноплунжерного гидронасоса 3, в напорно-сливной магистрали 12 которого в толстостенной трубе установлен дроссель постоянного сечения 13 в водяном теплообменнике 6, куда по водопроводу 14 поступает холодная вода и отводится в аккумулятор 9 горячая. Частота вращения вала гидромотора контролируется тахометром 8. Отвод утечек из насосов и мотора производится через дренажную магистраль 11. При диагностировании гидравлического аксиально-плунжерного насоса он устанавливается вместо образцового гидронасоса 3 (фигура), в напорно-сливной магистрали 12 которого, в толстостенной трубе, установлен дроссель постоянного сечения 13. Сама труба с дросселем установлена в водяном теплообменнике 6, куда из водопровода 14 поступает холодная вода и откуда в аккумулятор 9 отводится горячая вода после охлаждения дросселя 13. Перед пуском стенда люльки гидронасосов 1 и 3 сервомеханизмом 15 устанавливаются вертикально, при этом их подача будет равна нулю. 2 53332009.06.30 После пуска силовой установки вначале вал насоса 1 вращается вхолостую. Наклоном люльки подача гидронасоса 1 увеличивается до максимальной. При этом вал гидромотора 2 вращается вхолостую с максимальной скоростью. С помощью сервомеханизма 15 гидронасоса 3 медленно увеличивается его подача, загружая тем самым гидромотор 2. Степень загрузки контролируется манометром 10. Площадь сечения дросселя 13 рассчитана таким образом, чтобы образцовый гидронасос (0,96), при его загрузке этим дросселем, развивал номинальное рабочее давление н 20,6 МПа, контролируемое по манометру 10. С учетом допустимого износа гидронасоса до значения объемного КПД об 0,75 допустимое минимальное давление в напорно-сливной магистрали, при котором его следует считать неисправным, будет равнон 0,75. Давление в магистрали 12 ниже минимальногоуказывает на неисправность проверяемого насоса. При проверке гидромотора он устанавливается вместо образцового гидромотора 2. Перед пуском силовой установки люльки насосов 1 и 3 с помощью сервомеханизмов устанавливаются в положение, соответствующее нулевой подаче насосов. После пуска медленно поворачивается люлька образцового насоса 1 до максимальной подачи. При этом вал гидромотора 2 будет вращаться с максимальной скоростью. Далее увеличивается подача насоса 3 на дроссель 13, а следовательно и загрузка гидромотора 2. При номинальном давлении в гидросистеме ном 20,6 МПа и объемном КПД гидромотора об 0,96 частота вращения его вала должна быть ном 2950 об/мин. Допускается износ гидромотора до объемного КПД 0,75. Если при номинальном давлении в гидросистеме, равном н 20,6 Па, частота вращения вала гидромотора будет ниже ном 0,75, следовательно гидромотор неисправен. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
