Обкаточно-тормозной стенд
Номер патента: U 4426
Опубликовано: 30.06.2008
Авторы: Тимошенко Василий Яковлевич, Новиков Анатолий Васильевич, Жданко Дмитрий Анатольевич
Текст

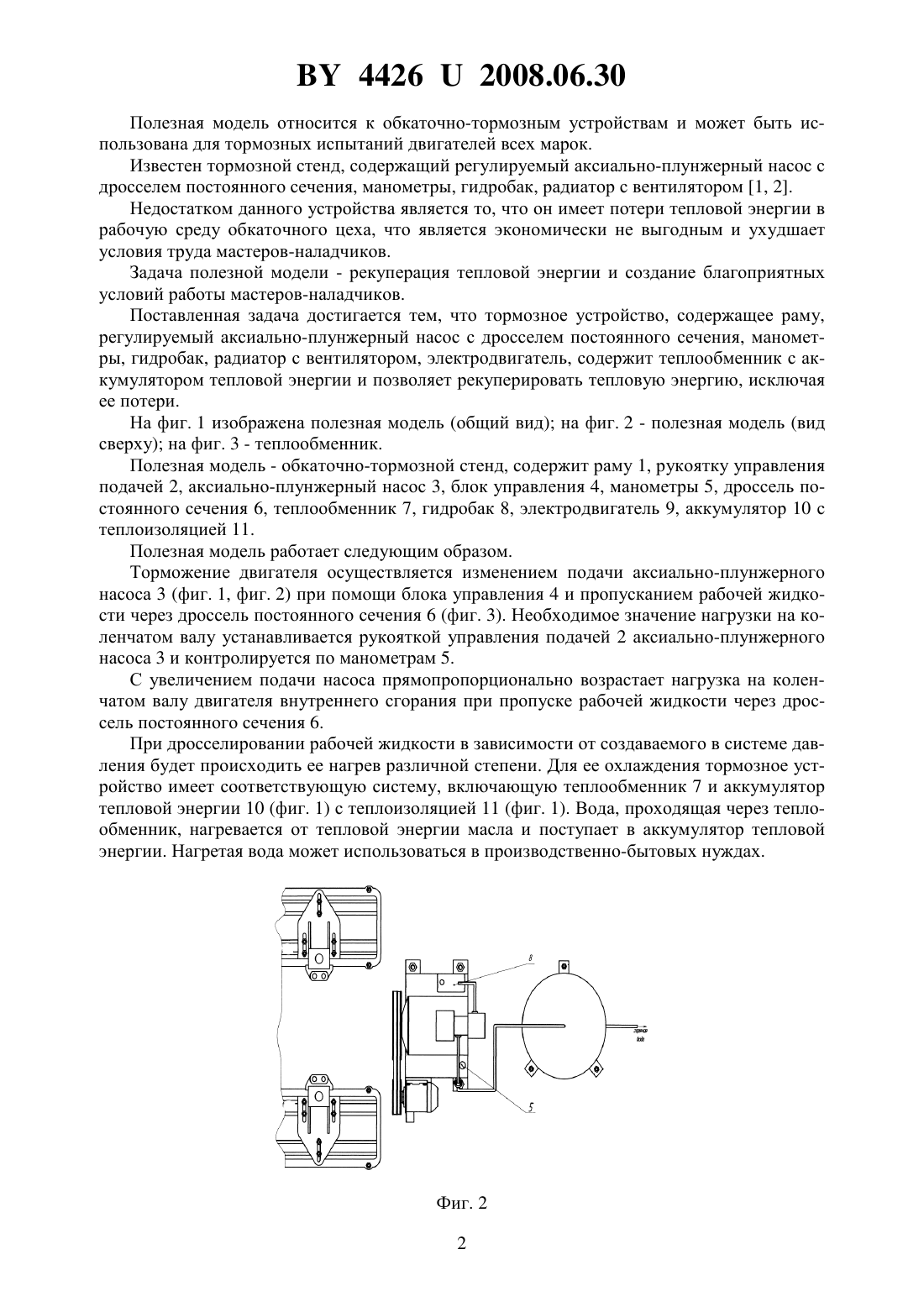

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Жданко Дмитрий Анатольевич Тимошенко Василий Яковлевич Новиков Анатолий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Обкаточно-тормозной стенд, содержащий раму, регулируемый аксиально-плунжерный насос с дросселем постоянного сечения, манометры, гидробак, радиатор с вентилятором, электродвигатель, отличающийся тем, что содержит теплообменник с аккумулятором тепловой энергии.(56) 1. Патент на полезную модель 3174, МПК 01 15/00, 2006. 2. Агропанорама. Научно-технический журнал для работников агропромышленного комплекса. -6/2006. - С. 11. 44262008.06.30 Полезная модель относится к обкаточно-тормозным устройствам и может быть использована для тормозных испытаний двигателей всех марок. Известен тормозной стенд, содержащий регулируемый аксиально-плунжерный насос с дросселем постоянного сечения, манометры, гидробак, радиатор с вентилятором 1, 2. Недостатком данного устройства является то, что он имеет потери тепловой энергии в рабочую среду обкаточного цеха, что является экономически не выгодным и ухудшает условия труда мастеров-наладчиков. Задача полезной модели - рекуперация тепловой энергии и создание благоприятных условий работы мастеров-наладчиков. Поставленная задача достигается тем, что тормозное устройство, содержащее раму,регулируемый аксиально-плунжерный насос с дросселем постоянного сечения, манометры, гидробак, радиатор с вентилятором, электродвигатель, содержит теплообменник с аккумулятором тепловой энергии и позволяет рекуперировать тепловую энергию, исключая ее потери. На фиг. 1 изображена полезная модель (общий вид) на фиг. 2 - полезная модель (вид сверху) на фиг. 3 - теплообменник. Полезная модель - обкаточно-тормозной стенд, содержит раму 1, рукоятку управления подачей 2, аксиально-плунжерный насос 3, блок управления 4, манометры 5, дроссель постоянного сечения 6, теплообменник 7, гидробак 8, электродвигатель 9, аккумулятор 10 с теплоизоляцией 11. Полезная модель работает следующим образом. Торможение двигателя осуществляется изменением подачи аксиально-плунжерного насоса 3 (фиг. 1, фиг. 2) при помощи блока управления 4 и пропусканием рабочей жидкости через дроссель постоянного сечения 6 (фиг. 3). Необходимое значение нагрузки на коленчатом валу устанавливается рукояткой управления подачей 2 аксиально-плунжерного насоса 3 и контролируется по манометрам 5. С увеличением подачи насоса прямопропорционально возрастает нагрузка на коленчатом валу двигателя внутреннего сгорания при пропуске рабочей жидкости через дроссель постоянного сечения 6. При дросселировании рабочей жидкости в зависимости от создаваемого в системе давления будет происходить ее нагрев различной степени. Для ее охлаждения тормозное устройство имеет соответствующую систему, включающую теплообменник 7 и аккумулятор тепловой энергии 10 (фиг. 1) с теплоизоляцией 11 (фиг. 1). Вода, проходящая через теплообменник, нагревается от тепловой энергии масла и поступает в аккумулятор тепловой энергии. Нагретая вода может использоваться в производственно-бытовых нуждах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01M 15/00
Метки: стенд, обкаточно-тормозной
