Стенд для диагностирования гидростатических трансмиссий

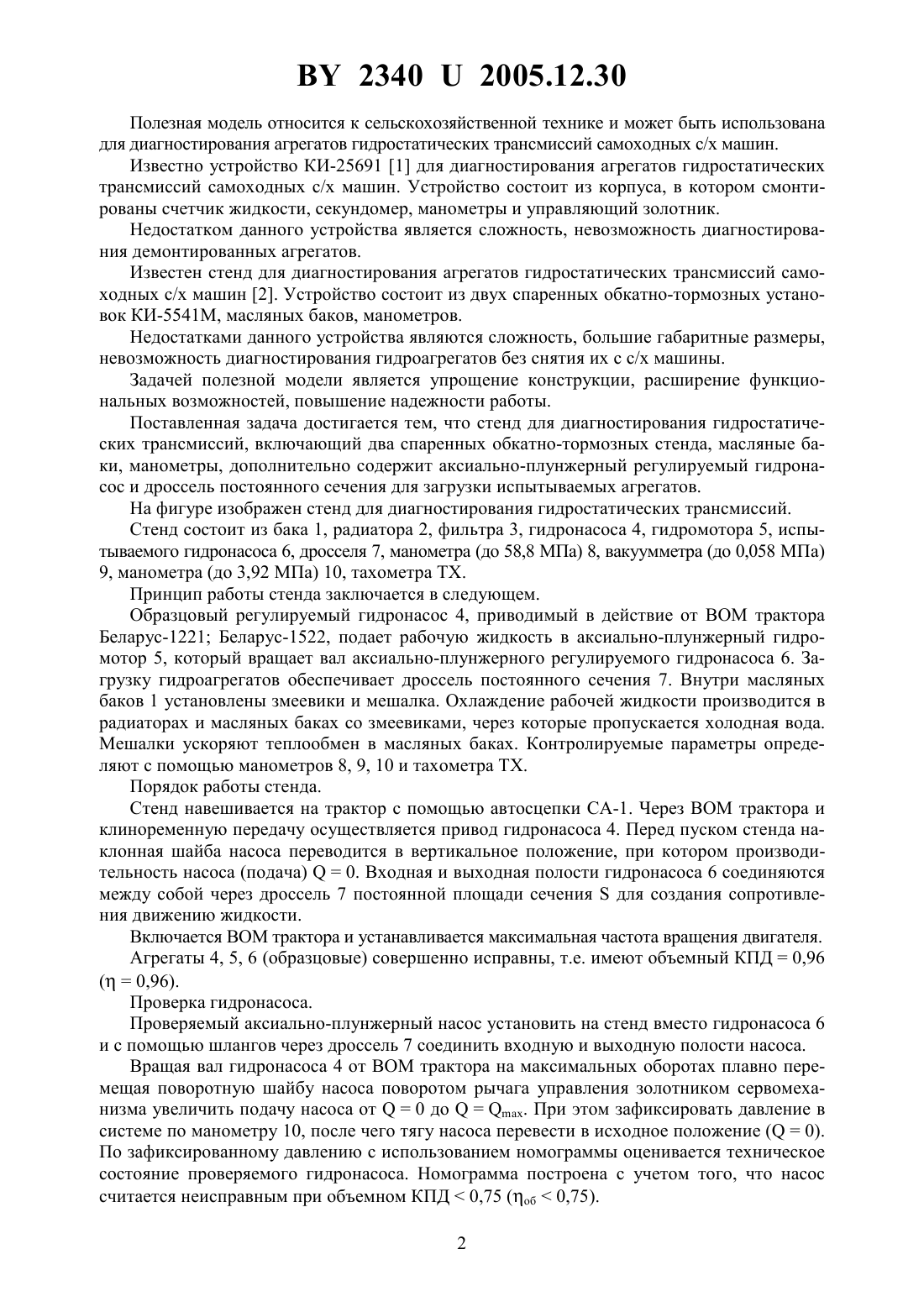

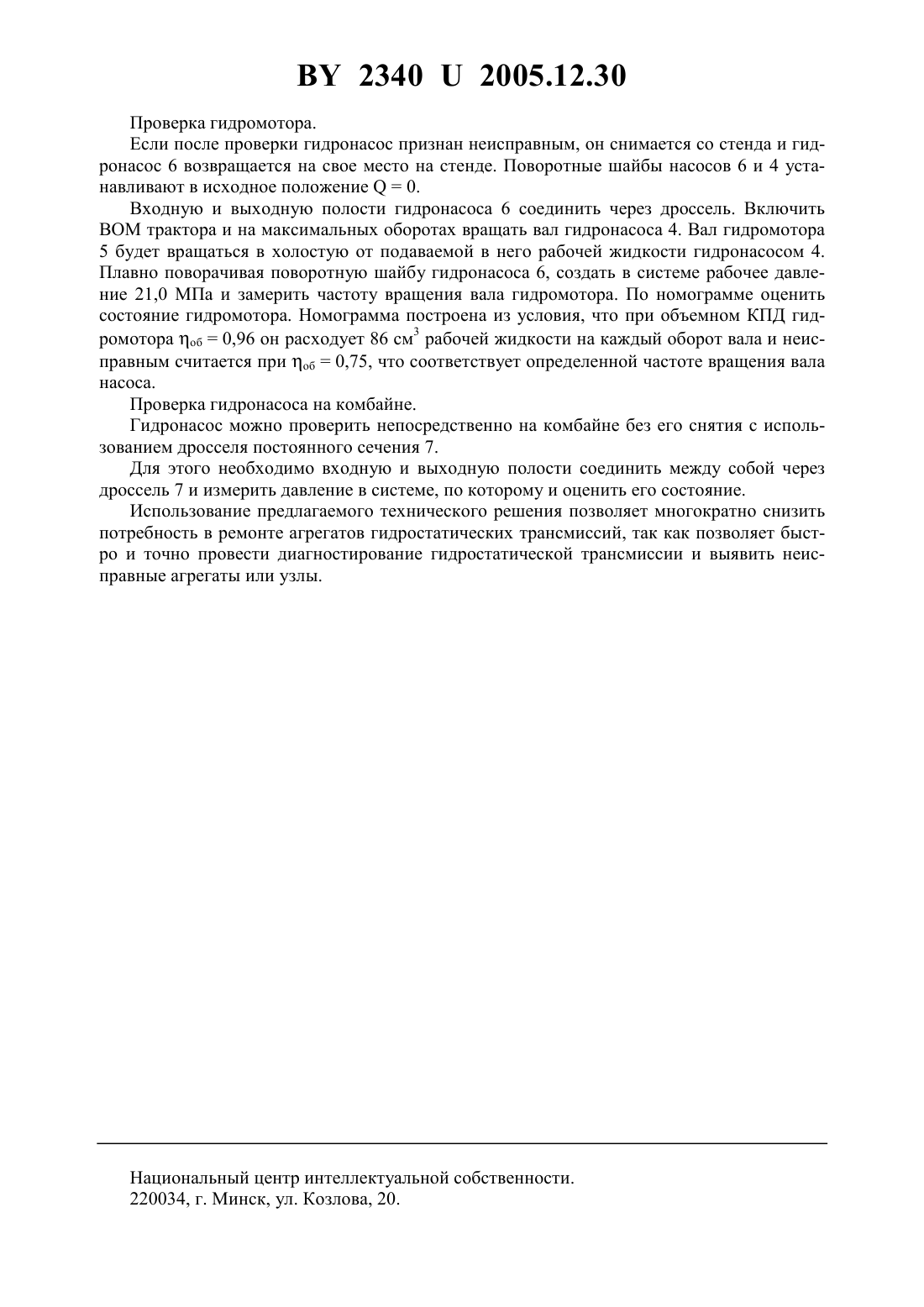

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ДИАГНОСТИРОВАНИЯ ГИДРОСТАТИЧЕСКИХ ТРАНСМИССИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Крот Денис Александрович Ярош Виктор Владимирович Ярош Михаил Викторович Клещнок Олег Валентинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Стенд для диагностирования гидростатических трансмиссий, содержащий два спаренных обкатно-тормозных стенда, масляные баки, манометры, отличающийся тем, что дополнительно содержит аксиально-плунжерный регулируемый гидронасос и дроссель постоянного сечения для загрузки испытываемых гидроагрегатов.(56) 1. Стенд для проверки объемных показателей ГСТ-90. Белсельхозпроект, Гомельское отделение. Проект 091824.88.4658.0300000 ДО от 20.07.1988. 2. Присс В.И., Костюченко Э.В. Диагностирование гидроприводов тракторов и комбайнов. - Мн. Ураджай, 1989. 23402005.12.30 Полезная модель относится к сельскохозяйственной технике и может быть использована для диагностирования агрегатов гидростатических трансмиссий самоходных с/х машин. Известно устройство КИ-25691 1 для диагностирования агрегатов гидростатических трансмиссий самоходных с/х машин. Устройство состоит из корпуса, в котором смонтированы счетчик жидкости, секундомер, манометры и управляющий золотник. Недостатком данного устройства является сложность, невозможность диагностирования демонтированных агрегатов. Известен стенд для диагностирования агрегатов гидростатических трансмиссий самоходных с/х машин 2. Устройство состоит из двух спаренных обкатно-тормозных установок КИ-5541 М, масляных баков, манометров. Недостатками данного устройства являются сложность, большие габаритные размеры,невозможность диагностирования гидроагрегатов без снятия их с с/х машины. Задачей полезной модели является упрощение конструкции, расширение функциональных возможностей, повышение надежности работы. Поставленная задача достигается тем, что стенд для диагностирования гидростатических трансмиссий, включающий два спаренных обкатно-тормозных стенда, масляные баки, манометры, дополнительно содержит аксиально-плунжерный регулируемый гидронасос и дроссель постоянного сечения для загрузки испытываемых агрегатов. На фигуре изображен стенд для диагностирования гидростатических трансмиссий. Стенд состоит из бака 1, радиатора 2, фильтра 3, гидронасоса 4, гидромотора 5, испытываемого гидронасоса 6, дросселя 7, манометра (до 58,8 МПа) 8, вакуумметра (до 0,058 МПа) 9, манометра (до 3,92 МПа) 10, тахометра . Принцип работы стенда заключается в следующем. Образцовый регулируемый гидронасос 4, приводимый в действие оттрактора Беларус-1221 Беларус-1522, подает рабочую жидкость в аксиально-плунжерный гидромотор 5, который вращает вал аксиально-плунжерного регулируемого гидронасоса 6. Загрузку гидроагрегатов обеспечивает дроссель постоянного сечения 7. Внутри масляных баков 1 установлены змеевики и мешалка. Охлаждение рабочей жидкости производится в радиаторах и масляных баках со змеевиками, через которые пропускается холодная вода. Мешалки ускоряют теплообмен в масляных баках. Контролируемые параметры определяют с помощью манометров 8, 9, 10 и тахометра ТХ. Порядок работы стенда. Стенд навешивается на трактор с помощью автосцепки -1. Черезтрактора и клиноременную передачу осуществляется привод гидронасоса 4. Перед пуском стенда наклонная шайба насоса переводится в вертикальное положение, при котором производительность насоса (подача)0. Входная и выходная полости гидронасоса 6 соединяются между собой через дроссель 7 постоянной площади сечениядля создания сопротивления движению жидкости. Включаетсятрактора и устанавливается максимальная частота вращения двигателя. Агрегаты 4, 5, 6 (образцовые) совершенно исправны, т.е. имеют объемный КПД 0,96(0,96). Проверка гидронасоса. Проверяемый аксиально-плунжерный насос установить на стенд вместо гидронасоса 6 и с помощью шлангов через дроссель 7 соединить входную и выходную полости насоса. Вращая вал гидронасоса 4 оттрактора на максимальных оборотах плавно перемещая поворотную шайбу насоса поворотом рычага управления золотником сервомеханизма увеличить подачу насоса от 0 до. При этом зафиксировать давление в системе по манометру 10, после чего тягу насоса перевести в исходное положение (0). По зафиксированному давлению с использованием номограммы оценивается техническое состояние проверяемого гидронасоса. Номограмма построена с учетом того, что насос считается неисправным при объемном КПД 0,75 (об 0,75). 2 23402005.12.30 Проверка гидромотора. Если после проверки гидронасос признан неисправным, он снимается со стенда и гидронасос 6 возвращается на свое место на стенде. Поворотные шайбы насосов 6 и 4 устанавливают в исходное положение 0. Входную и выходную полости гидронасоса 6 соединить через дроссель. Включитьтрактора и на максимальных оборотах вращать вал гидронасоса 4. Вал гидромотора 5 будет вращаться в холостую от подаваемой в него рабочей жидкости гидронасосом 4. Плавно поворачивая поворотную шайбу гидронасоса 6, создать в системе рабочее давление 21,0 МПа и замерить частоту вращения вала гидромотора. По номограмме оценить состояние гидромотора. Номограмма построена из условия, что при объемном КПД гидромотора об 0,96 он расходует 86 см 3 рабочей жидкости на каждый оборот вала и неисправным считается при об 0,75, что соответствует определенной частоте вращения вала насоса. Проверка гидронасоса на комбайне. Гидронасос можно проверить непосредственно на комбайне без его снятия с использованием дросселя постоянного сечения 7. Для этого необходимо входную и выходную полости соединить между собой через дроссель 7 и измерить давление в системе, по которому и оценить его состояние. Использование предлагаемого технического решения позволяет многократно снизить потребность в ремонте агрегатов гидростатических трансмиссий, так как позволяет быстро и точно провести диагностирование гидростатической трансмиссии и выявить неисправные агрегаты или узлы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
