Фильтрующая панель

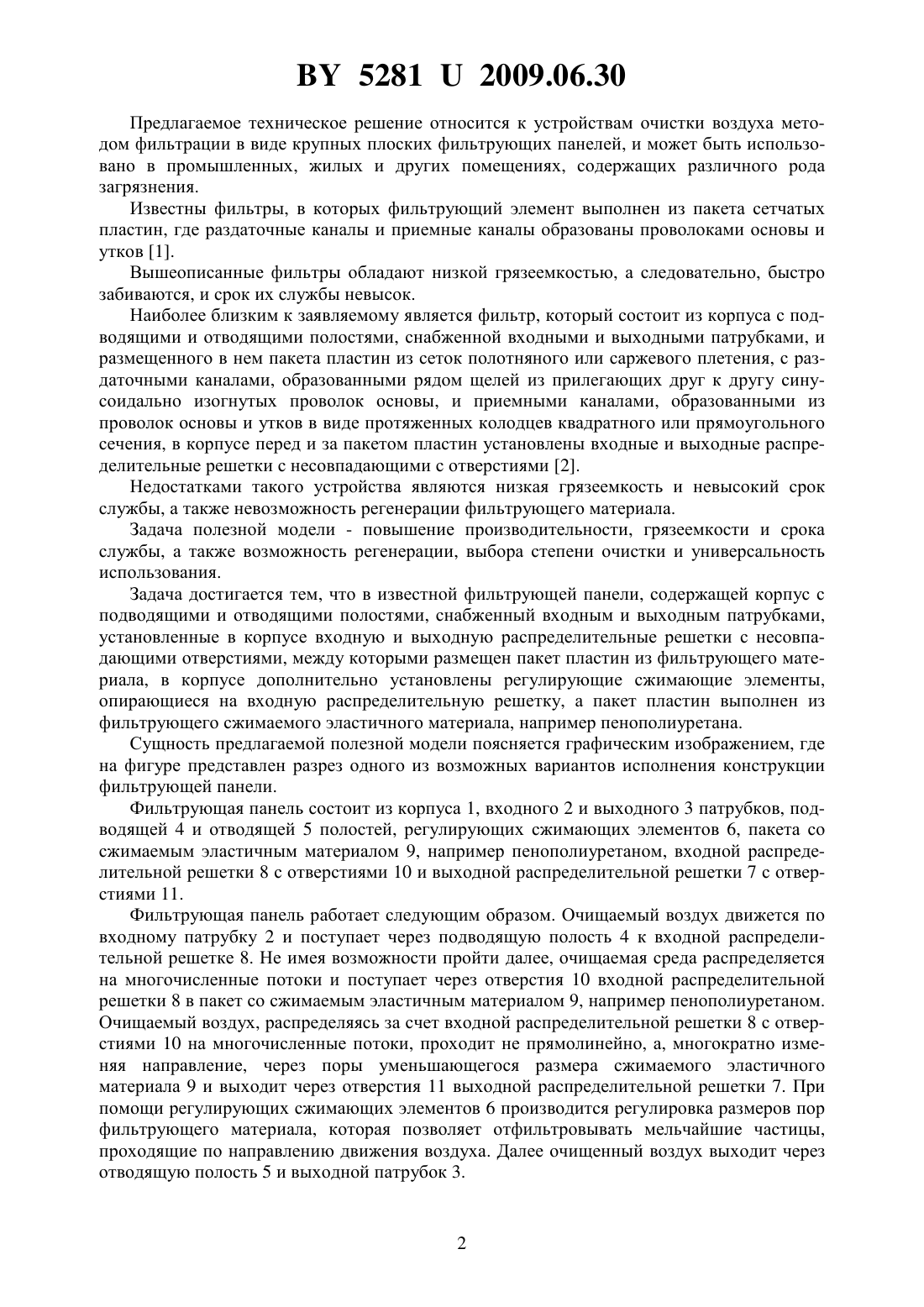

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Кривальцевич Дмитрий Иосифович Чугаев Павел Сергеевич Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Маршина Елена Александровна Корнеева Валерия Константиновна Коркишко Валерий Иванович Китун Александр Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Фильтрующая панель, содержащая корпус с подводящими и отводящими полостями,снабженный входным и выходным патрубками, установленные в корпусе входную и выходную распределительные решетки с несовпадающими отверстиями, между которыми размещен пакет пластин из фильтрующего материала, отличающаяся тем, что в корпусе дополнительно установлены регулирующие сжимающие элементы, опирающиеся на входную распределительную решетку, а пакет пластин выполнен из фильтрующего сжимаемого эластичного материала, например пенополиуретана. 52812009.06.30 Предлагаемое техническое решение относится к устройствам очистки воздуха методом фильтрации в виде крупных плоских фильтрующих панелей, и может быть использовано в промышленных, жилых и других помещениях, содержащих различного рода загрязнения. Известны фильтры, в которых фильтрующий элемент выполнен из пакета сетчатых пластин, где раздаточные каналы и приемные каналы образованы проволоками основы и утков 1. Вышеописанные фильтры обладают низкой грязеемкостью, а следовательно, быстро забиваются, и срок их службы невысок. Наиболее близким к заявляемому является фильтр, который состоит из корпуса с подводящими и отводящими полостями, снабженной входными и выходными патрубками, и размещенного в нем пакета пластин из сеток полотняного или саржевого плетения, с раздаточными каналами, образованными рядом щелей из прилегающих друг к другу синусоидально изогнутых проволок основы, и приемными каналами, образованными из проволок основы и утков в виде протяженных колодцев квадратного или прямоугольного сечения, в корпусе перед и за пакетом пластин установлены входные и выходные распределительные решетки с несовпадающими с отверстиями 2. Недостатками такого устройства являются низкая грязеемкость и невысокий срок службы, а также невозможность регенерации фильтрующего материала. Задача полезной модели - повышение производительности, грязеемкости и срока службы, а также возможность регенерации, выбора степени очистки и универсальность использования. Задача достигается тем, что в известной фильтрующей панели, содержащей корпус с подводящими и отводящими полостями, снабженный входным и выходным патрубками,установленные в корпусе входную и выходную распределительные решетки с несовпадающими отверстиями, между которыми размещен пакет пластин из фильтрующего материала, в корпусе дополнительно установлены регулирующие сжимающие элементы,опирающиеся на входную распределительную решетку, а пакет пластин выполнен из фильтрующего сжимаемого эластичного материала, например пенополиуретана. Сущность предлагаемой полезной модели поясняется графическим изображением, где на фигуре представлен разрез одного из возможных вариантов исполнения конструкции фильтрующей панели. Фильтрующая панель состоит из корпуса 1, входного 2 и выходного 3 патрубков, подводящей 4 и отводящей 5 полостей, регулирующих сжимающих элементов 6, пакета со сжимаемым эластичным материалом 9, например пенополиуретаном, входной распределительной решетки 8 с отверстиями 10 и выходной распределительной решетки 7 с отверстиями 11. Фильтрующая панель работает следующим образом. Очищаемый воздух движется по входному патрубку 2 и поступает через подводящую полость 4 к входной распределительной решетке 8. Не имея возможности пройти далее, очищаемая среда распределяется на многочисленные потоки и поступает через отверстия 10 входной распределительной решетки 8 в пакет со сжимаемым эластичным материалом 9, например пенополиуретаном. Очищаемый воздух, распределяясь за счет входной распределительной решетки 8 с отверстиями 10 на многочисленные потоки, проходит не прямолинейно, а, многократно изменяя направление, через поры уменьшающегося размера сжимаемого эластичного материала 9 и выходит через отверстия 11 выходной распределительной решетки 7. При помощи регулирующих сжимающих элементов 6 производится регулировка размеров пор фильтрующего материала, которая позволяет отфильтровывать мельчайшие частицы,проходящие по направлению движения воздуха. Далее очищенный воздух выходит через отводящую полость 5 и выходной патрубок 3. 52812009.06.30 Такая конструкция фильтрующей панели позволяет повысить эффективность процесса фильтрации, увеличивает срок службы, грязеемкость, дает возможность выбора степени очистки (в большей или меньшей степени сжимая пакет с эластичным фильтрующим материалом), а также позволяет проводить регенерацию фильтрующего материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
