Комбинированный почвообрабатывающий агрегат

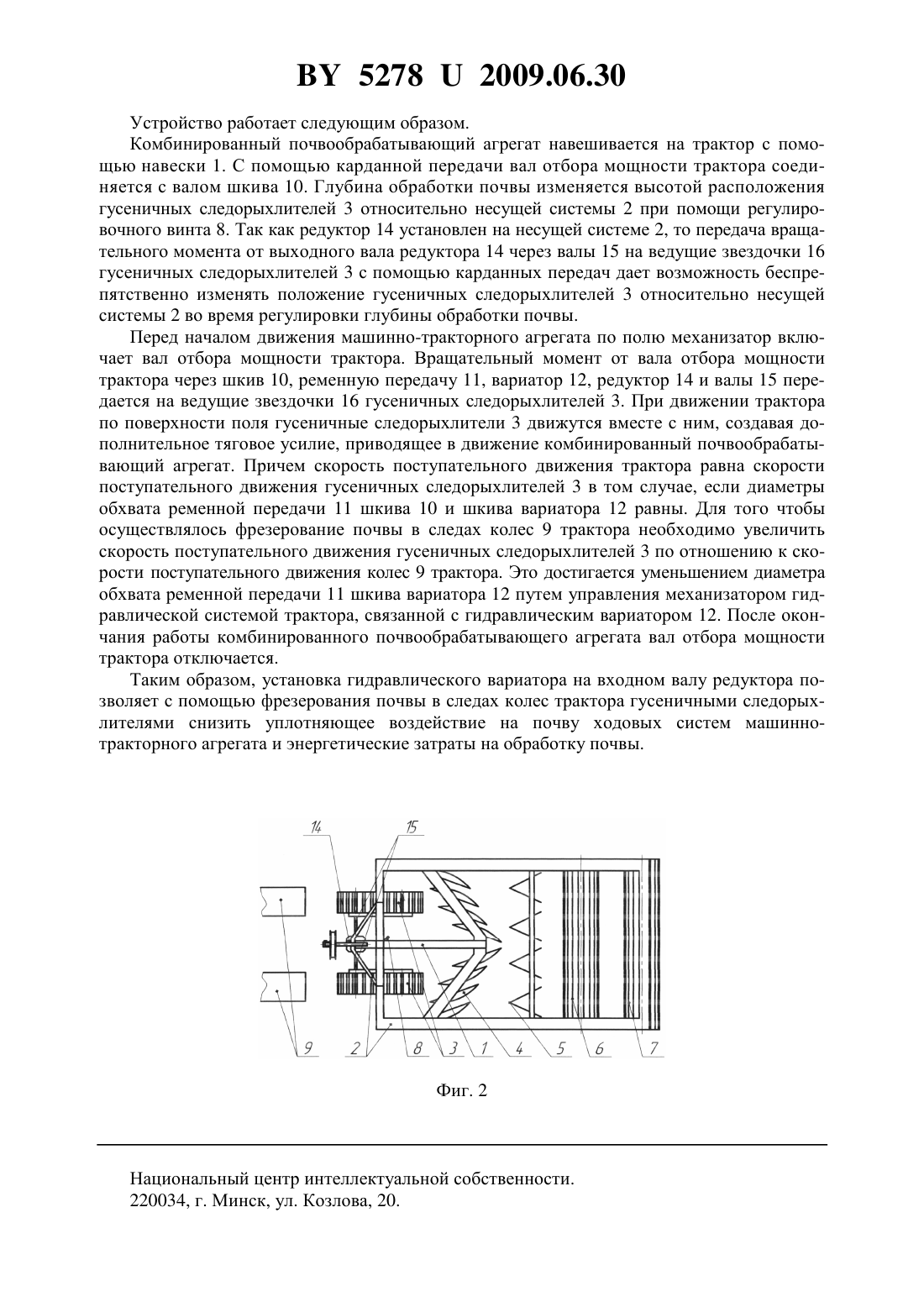

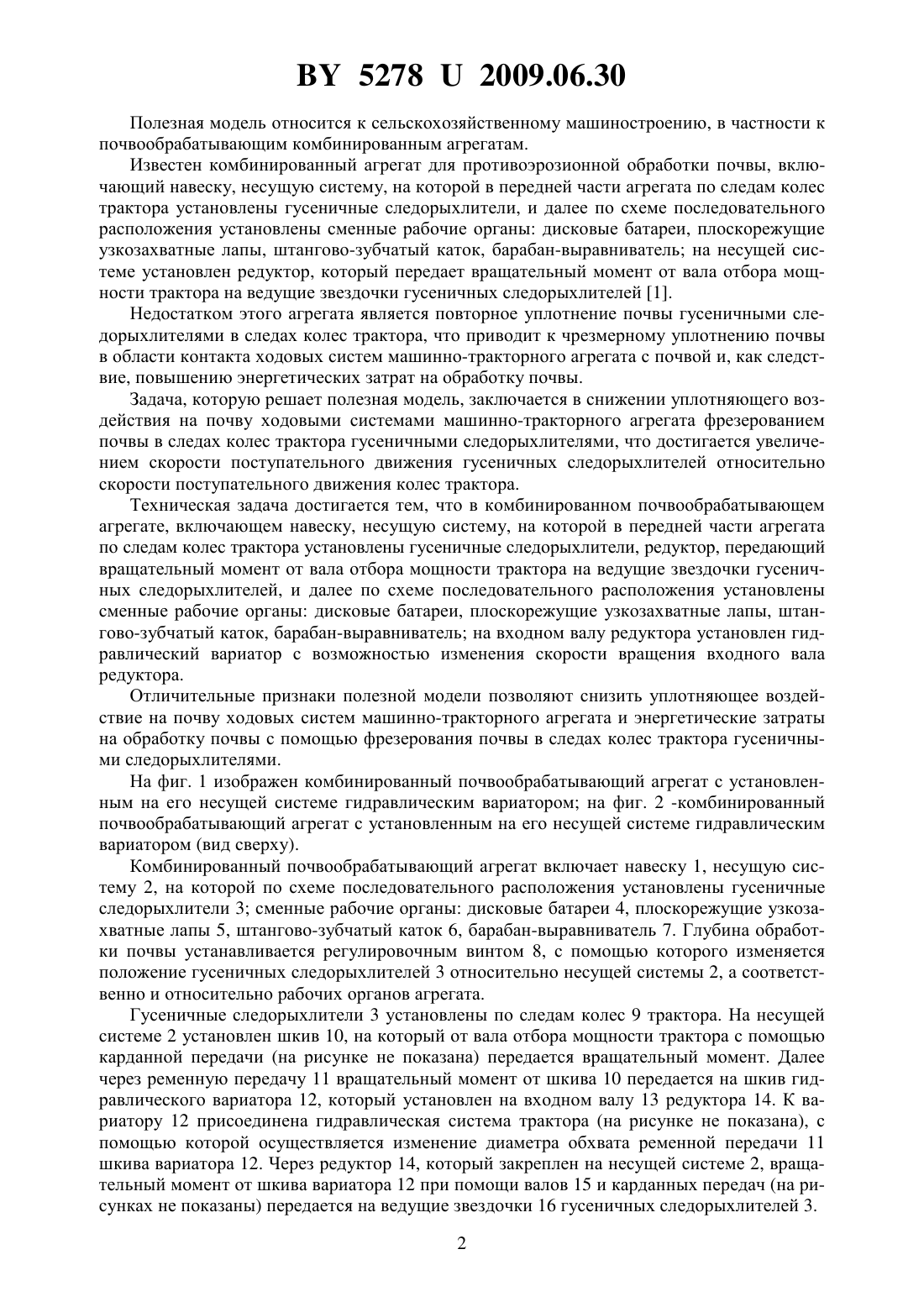

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный почвообрабатывающий агрегат, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители, редуктор, передающий вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей, и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель, отличающийся тем, что на входном валу редуктора установлен гидравлический вариатор с возможностью изменения скорости вращения входного вала редуктора.(56) 1. Патент на полезную модель 3003, МПК А 01 В 79/00 // Бюл.4 (51). - 30.08.2006. 52782009.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим комбинированным агрегатам. Известен комбинированный агрегат для противоэрозионной обработки почвы, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители, и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель на несущей системе установлен редуктор, который передает вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей 1. Недостатком этого агрегата является повторное уплотнение почвы гусеничными следорыхлителями в следах колес трактора, что приводит к чрезмерному уплотнению почвы в области контакта ходовых систем машинно-тракторного агрегата с почвой и, как следствие, повышению энергетических затрат на обработку почвы. Задача, которую решает полезная модель, заключается в снижении уплотняющего воздействия на почву ходовыми системами машинно-тракторного агрегата фрезерованием почвы в следах колес трактора гусеничными следорыхлителями, что достигается увеличением скорости поступательного движения гусеничных следорыхлителей относительно скорости поступательного движения колес трактора. Техническая задача достигается тем, что в комбинированном почвообрабатывающем агрегате, включающем навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители, редуктор, передающий вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей, и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель на входном валу редуктора установлен гидравлический вариатор с возможностью изменения скорости вращения входного вала редуктора. Отличительные признаки полезной модели позволяют снизить уплотняющее воздействие на почву ходовых систем машинно-тракторного агрегата и энергетические затраты на обработку почвы с помощью фрезерования почвы в следах колес трактора гусеничными следорыхлителями. На фиг. 1 изображен комбинированный почвообрабатывающий агрегат с установленным на его несущей системе гидравлическим вариатором на фиг. 2 -комбинированный почвообрабатывающий агрегат с установленным на его несущей системе гидравлическим вариатором (вид сверху). Комбинированный почвообрабатывающий агрегат включает навеску 1, несущую систему 2, на которой по схеме последовательного расположения установлены гусеничные следорыхлители 3 сменные рабочие органы дисковые батареи 4, плоскорежущие узкозахватные лапы 5, штангово-зубчатый каток 6, барабан-выравниватель 7. Глубина обработки почвы устанавливается регулировочным винтом 8, с помощью которого изменяется положение гусеничных следорыхлителей 3 относительно несущей системы 2, а соответственно и относительно рабочих органов агрегата. Гусеничные следорыхлители 3 установлены по следам колес 9 трактора. На несущей системе 2 установлен шкив 10, на который от вала отбора мощности трактора с помощью карданной передачи (на рисунке не показана) передается вращательный момент. Далее через ременную передачу 11 вращательный момент от шкива 10 передается на шкив гидравлического вариатора 12, который установлен на входном валу 13 редуктора 14. К вариатору 12 присоединена гидравлическая система трактора (на рисунке не показана), с помощью которой осуществляется изменение диаметра обхвата ременной передачи 11 шкива вариатора 12. Через редуктор 14, который закреплен на несущей системе 2, вращательный момент от шкива вариатора 12 при помощи валов 15 и карданных передач (на рисунках не показаны) передается на ведущие звездочки 16 гусеничных следорыхлителей 3. 2 52782009.06.30 Устройство работает следующим образом. Комбинированный почвообрабатывающий агрегат навешивается на трактор с помощью навески 1. С помощью карданной передачи вал отбора мощности трактора соединяется с валом шкива 10. Глубина обработки почвы изменяется высотой расположения гусеничных следорыхлителей 3 относительно несущей системы 2 при помощи регулировочного винта 8. Так как редуктор 14 установлен на несущей системе 2, то передача вращательного момента от выходного вала редуктора 14 через валы 15 на ведущие звездочки 16 гусеничных следорыхлителей 3 с помощью карданных передач дает возможность беспрепятственно изменять положение гусеничных следорыхлителей 3 относительно несущей системы 2 во время регулировки глубины обработки почвы. Перед началом движения машинно-тракторного агрегата по полю механизатор включает вал отбора мощности трактора. Вращательный момент от вала отбора мощности трактора через шкив 10, ременную передачу 11, вариатор 12, редуктор 14 и валы 15 передается на ведущие звездочки 16 гусеничных следорыхлителей 3. При движении трактора по поверхности поля гусеничные следорыхлители 3 движутся вместе с ним, создавая дополнительное тяговое усилие, приводящее в движение комбинированный почвообрабатывающий агрегат. Причем скорость поступательного движения трактора равна скорости поступательного движения гусеничных следорыхлителей 3 в том случае, если диаметры обхвата ременной передачи 11 шкива 10 и шкива вариатора 12 равны. Для того чтобы осуществлялось фрезерование почвы в следах колес 9 трактора необходимо увеличить скорость поступательного движения гусеничных следорыхлителей 3 по отношению к скорости поступательного движения колес 9 трактора. Это достигается уменьшением диаметра обхвата ременной передачи 11 шкива вариатора 12 путем управления механизатором гидравлической системой трактора, связанной с гидравлическим вариатором 12. После окончания работы комбинированного почвообрабатывающего агрегата вал отбора мощности трактора отключается. Таким образом, установка гидравлического вариатора на входном валу редуктора позволяет с помощью фрезерования почвы в следах колес трактора гусеничными следорыхлителями снизить уплотняющее воздействие на почву ходовых систем машиннотракторного агрегата и энергетические затраты на обработку почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
