Комбинированный почвообрабатывающий агрегат

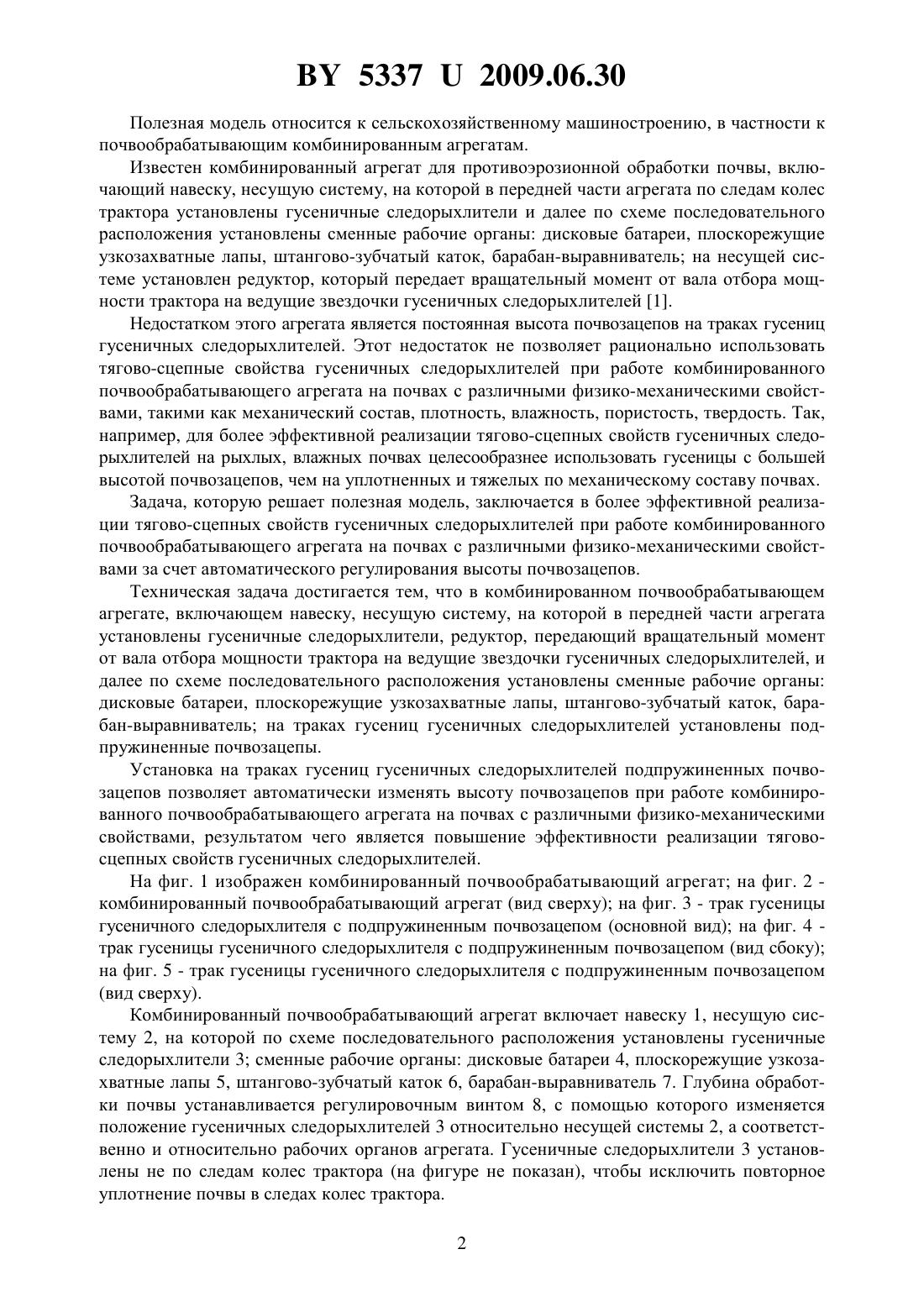

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный почвообрабатывающий агрегат, включающий навеску, несущую систему, на которой в передней части агрегата установлены гусеничные следорыхлители,редуктор, передающий вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей, и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель, отличающийся тем,что на траках гусениц гусеничных следорыхлителей установлены подпружиненные почвозацепы.(56) 1. Патент на полезную модель 3003, МПК А 01 В 79/00 // Бюл.4 (51). - 30.08.2006. 53372009.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим комбинированным агрегатам. Известен комбинированный агрегат для противоэрозионной обработки почвы, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель на несущей системе установлен редуктор, который передает вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей 1. Недостатком этого агрегата является постоянная высота почвозацепов на траках гусениц гусеничных следорыхлителей. Этот недостаток не позволяет рационально использовать тягово-сцепные свойства гусеничных следорыхлителей при работе комбинированного почвообрабатывающего агрегата на почвах с различными физико-механическими свойствами, такими как механический состав, плотность, влажность, пористость, твердость. Так,например, для более эффективной реализации тягово-сцепных свойств гусеничных следорыхлителей на рыхлых, влажных почвах целесообразнее использовать гусеницы с большей высотой почвозацепов, чем на уплотненных и тяжелых по механическому составу почвах. Задача, которую решает полезная модель, заключается в более эффективной реализации тягово-сцепных свойств гусеничных следорыхлителей при работе комбинированного почвообрабатывающего агрегата на почвах с различными физико-механическими свойствами за счет автоматического регулирования высоты почвозацепов. Техническая задача достигается тем, что в комбинированном почвообрабатывающем агрегате, включающем навеску, несущую систему, на которой в передней части агрегата установлены гусеничные следорыхлители, редуктор, передающий вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей, и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель на траках гусениц гусеничных следорыхлителей установлены подпружиненные почвозацепы. Установка на траках гусениц гусеничных следорыхлителей подпружиненных почвозацепов позволяет автоматически изменять высоту почвозацепов при работе комбинированного почвообрабатывающего агрегата на почвах с различными физико-механическими свойствами, результатом чего является повышение эффективности реализации тяговосцепных свойств гусеничных следорыхлителей. На фиг. 1 изображен комбинированный почвообрабатывающий агрегат на фиг. 2 комбинированный почвообрабатывающий агрегат (вид сверху) на фиг. 3 - трак гусеницы гусеничного следорыхлителя с подпружиненным почвозацепом (основной вид) на фиг. 4 трак гусеницы гусеничного следорыхлителя с подпружиненным почвозацепом (вид сбоку) на фиг. 5 - трак гусеницы гусеничного следорыхлителя с подпружиненным почвозацепом(вид сверху). Комбинированный почвообрабатывающий агрегат включает навеску 1, несущую систему 2, на которой по схеме последовательного расположения установлены гусеничные следорыхлители 3 сменные рабочие органы дисковые батареи 4, плоскорежущие узкозахватные лапы 5, штангово-зубчатый каток 6, барабан-выравниватель 7. Глубина обработки почвы устанавливается регулировочным винтом 8, с помощью которого изменяется положение гусеничных следорыхлителей 3 относительно несущей системы 2, а соответственно и относительно рабочих органов агрегата. Гусеничные следорыхлители 3 установлены не по следам колес трактора (на фигуре не показан), чтобы исключить повторное уплотнение почвы в следах колес трактора. 2 53372009.06.30 На несущей системе 2 между задними, ведущими, звездочками 9 гусеничных следорыхлителей 3 установлен редуктор 10, который от вала отбора мощности трактора с помощью карданных передач (на фигуре не показаны) через валы 11 передает вращательный момент на ведущие звездочки 9 гусеничных следорыхлителей 3. Редуктор 10 выбирается таким образом, чтобы скорость поступательного движения гусеничных следорыхлителей 3 равнялась скорости поступательного движения трактора, а направление вращения ведущих звездочек 9 гусеничных следорыхлителей 3 совпадало с направлением вращения колес трактора. Гусеницы гусеничных следорыхлителей 3 состоят из траков 12, соединенных пальцами (на фигуре не показаны). Внутри трака 12 находится полость, в которой установлен почвозацеп 13, способный совершать возвратно-поступательное движение относительно трака 12. В этой же полости между траком 12 и почвозацепом 13 установлены пружины 14,которые предназначены для того, чтобы выталкивать почвозацеп 13 из полости трака 12 и препятствовать его перемещению обратно. Количество и жесткость пружин 14 подбирается таким образом, чтобы высота почвозацепов 13 обеспечивала наиболее эффективную реализацию тягово-сцепных свойств гусеничных следорыхлителей 3 при работе комбинированного почвообрабатывающего агрегата на почвах с различными физико-механическими свойствами. Устройство работает следующим образом. Комбинированный почвообрабатывающий агрегат навешивается на трактор с помощью навески 1. С помощью карданной передачи вал отбора мощности трактора соединяется с входным валом редуктора 10. Глубина обработки почвы изменяется высотой расположения гусеничных следорыхлителей 3 относительно несущей системы 2 при помощи регулировочного винта 8. Так как редуктор 10 установлен на несущей системе 2, то передача вращательного момента от выходного вала редуктора 10 через валы 11 на ведущие звездочки 9 гусеничных следорыхлителей 3 с помощью карданных передач дает возможность беспрепятственно изменять положение гусеничных следорыхлителей 3 относительно несущей системы 2 во время регулировки глубины обработки почвы. Перед началом движения машинно-тракторного агрегата по полю механизатор переводит комбинированный почвообрабатывающий агрегат из транспортного положения в рабочее и включает вал отбора мощности трактора. Почвозацепы 13 нижних ветвей гусениц гусеничных следорыхлителей 3, вошедшие в контакт с почвой под действием силы тяжести агрегата с одной стороны и реакции опорной поверхности, то есть почвы, с другой - погружаются в полости траков 12, сдавливая тем самым пружины 14. Высота почвозацепов 13 при заданной массе агрегата зависит от реакции почвы, то есть от ее физикомеханических свойств. Так, на рыхлой или переувлажненной почве высота почвозацепов 13 будет больше, чем на твердой, переуплотненной почве. Таким образом, высота почвозацепов 13, необходимая для наиболее эффективной реализации тягово-сцепных свойств гусеничных следорыхлителей 3, устанавливается автоматически в зависимости от физикомеханических свойств почвы. Вращательный момент от вала отбора мощности трактора через редуктор 10 и валы 11 с помощью карданных передач передается на ведущие звездочки 9 гусеничных следорыхлителей 3, создавая тем самым дополнительное тяговое усилие,помогающее приводить в движение комбинированный почвообрабатывающий агрегат. После окончания работы комбинированного почвообрабатывающего агрегата вал отбора мощности трактора отключается. Таким образом, установка на траках гусениц гусеничных следорыхлителей подпружиненных почвозацепов позволяет автоматически изменять высоту почвозацепов при работе комбинированного почвообрабатывающего агрегата на почвах с различными физикомеханическими свойствами, результатом чего является повышение эффективности реализации тягово-сцепных свойств гусеничных следорыхлителей. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
