Комбинированный агрегат для противоэрозионной обработки почвы

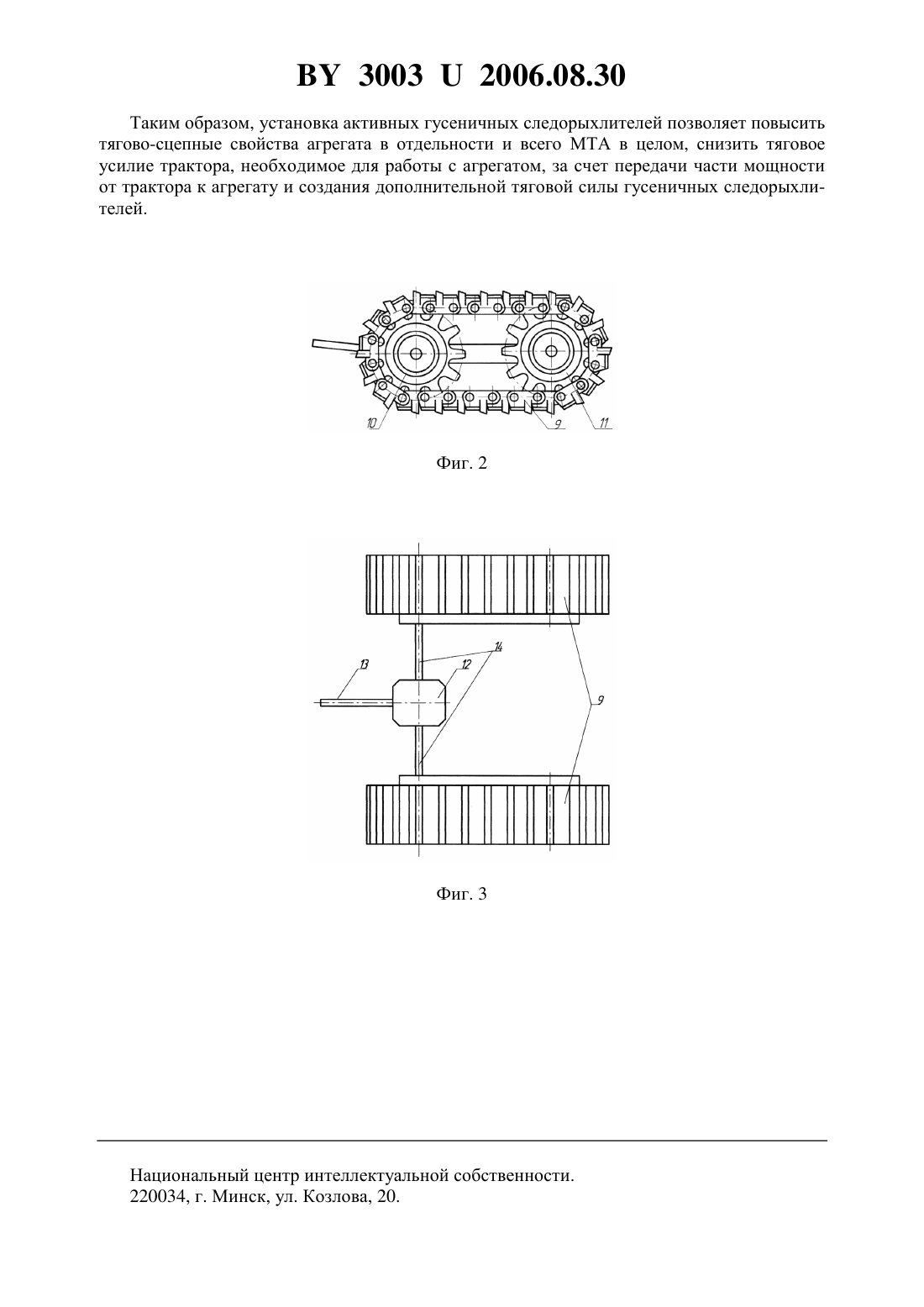

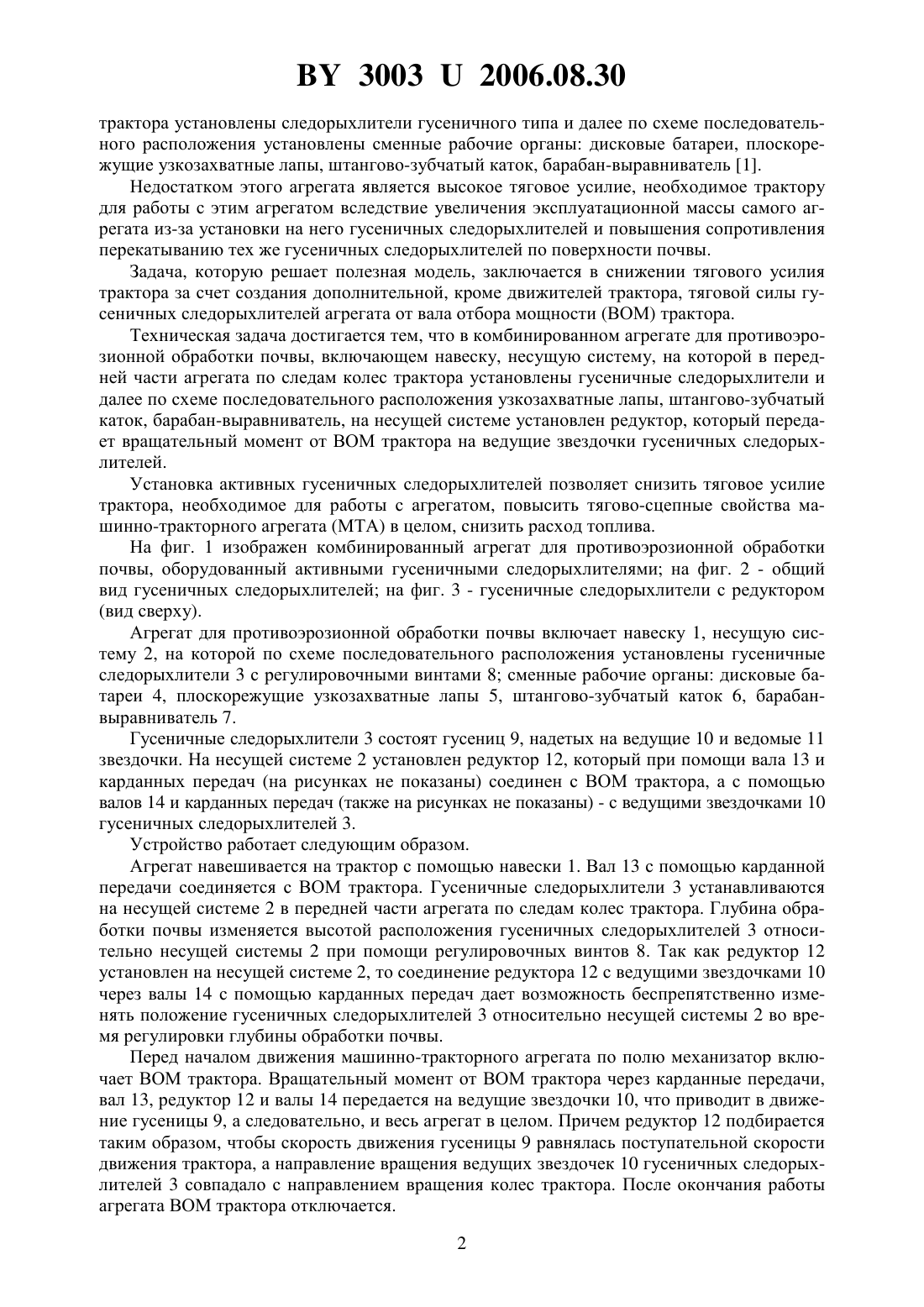

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ АГРЕГАТ ДЛЯ ПРОТИВОЭРОЗИОННОЙ ОБРАБОТКИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Орда Александр Николаевич Шкляревич Виктор Александрович Ляхов Алексей Анатольевич Гирейко Николай Анатольевич Лепешкин Николай Данилович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный агрегат для противоэрозионной обработки почвы, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель, отличающийся тем,что на несущей системе установлен редуктор, который передает вращательный момент от вала отбора мощности трактора на ведущие звездочки гусеничных следорыхлителей.(56) 1. Патент на полезную модель 2202, МПК А 01 В 79/00 // Бюл.3 (46), частьот 30.09.2005 г. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим комбинированным агрегатам. Известен агрегат для осуществления противоэрозионной обработки почвы, включающий навеску, несущую систему, на которой в передней части агрегата по следам колес 30032006.08.30 трактора установлены следорыхлители гусеничного типа и далее по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи, плоскорежущие узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель 1. Недостатком этого агрегата является высокое тяговое усилие, необходимое трактору для работы с этим агрегатом вследствие увеличения эксплуатационной массы самого агрегата из-за установки на него гусеничных следорыхлителей и повышения сопротивления перекатыванию тех же гусеничных следорыхлителей по поверхности почвы. Задача, которую решает полезная модель, заключается в снижении тягового усилия трактора за счет создания дополнительной, кроме движителей трактора, тяговой силы гусеничных следорыхлителей агрегата от вала отбора мощности (ВОМ) трактора. Техническая задача достигается тем, что в комбинированном агрегате для противоэрозионной обработки почвы, включающем навеску, несущую систему, на которой в передней части агрегата по следам колес трактора установлены гусеничные следорыхлители и далее по схеме последовательного расположения узкозахватные лапы, штангово-зубчатый каток, барабан-выравниватель, на несущей системе установлен редуктор, который передает вращательный момент от ВОМ трактора на ведущие звездочки гусеничных следорыхлителей. Установка активных гусеничных следорыхлителей позволяет снизить тяговое усилие трактора, необходимое для работы с агрегатом, повысить тягово-сцепные свойства машинно-тракторного агрегата (МТА) в целом, снизить расход топлива. На фиг. 1 изображен комбинированный агрегат для противоэрозионной обработки почвы, оборудованный активными гусеничными следорыхлителями на фиг. 2 - общий вид гусеничных следорыхлителей на фиг. 3 - гусеничные следорыхлители с редуктором(вид сверху). Агрегат для противоэрозионной обработки почвы включает навеску 1, несущую систему 2, на которой по схеме последовательного расположения установлены гусеничные следорыхлители 3 с регулировочными винтами 8 сменные рабочие органы дисковые батареи 4, плоскорежущие узкозахватные лапы 5, штангово-зубчатый каток 6, барабанвыравниватель 7. Гусеничные следорыхлители 3 состоят гусениц 9, надетых на ведущие 10 и ведомые 11 звездочки. На несущей системе 2 установлен редуктор 12, который при помощи вала 13 и карданных передач (на рисунках не показаны) соединен с ВОМ трактора, а с помощью валов 14 и карданных передач (также на рисунках не показаны) - с ведущими звездочками 10 гусеничных следорыхлителей 3. Устройство работает следующим образом. Агрегат навешивается на трактор с помощью навески 1. Вал 13 с помощью карданной передачи соединяется с ВОМ трактора. Гусеничные следорыхлители 3 устанавливаются на несущей системе 2 в передней части агрегата по следам колес трактора. Глубина обработки почвы изменяется высотой расположения гусеничных следорыхлителей 3 относительно несущей системы 2 при помощи регулировочных винтов 8. Так как редуктор 12 установлен на несущей системе 2, то соединение редуктора 12 с ведущими звездочками 10 через валы 14 с помощью карданных передач дает возможность беспрепятственно изменять положение гусеничных следорыхлителей 3 относительно несущей системы 2 во время регулировки глубины обработки почвы. Перед началом движения машинно-тракторного агрегата по полю механизатор включает ВОМ трактора. Вращательный момент от ВОМ трактора через карданные передачи,вал 13, редуктор 12 и валы 14 передается на ведущие звездочки 10, что приводит в движение гусеницы 9, а следовательно, и весь агрегат в целом. Причем редуктор 12 подбирается таким образом, чтобы скорость движения гусеницы 9 равнялась поступательной скорости движения трактора, а направление вращения ведущих звездочек 10 гусеничных следорыхлителей 3 совпадало с направлением вращения колес трактора. После окончания работы агрегата ВОМ трактора отключается. 2 30032006.08.30 Таким образом, установка активных гусеничных следорыхлителей позволяет повысить тягово-сцепные свойства агрегата в отдельности и всего МТА в целом, снизить тяговое усилие трактора, необходимое для работы с агрегатом, за счет передачи части мощности от трактора к агрегату и создания дополнительной тяговой силы гусеничных следорыхлителей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
